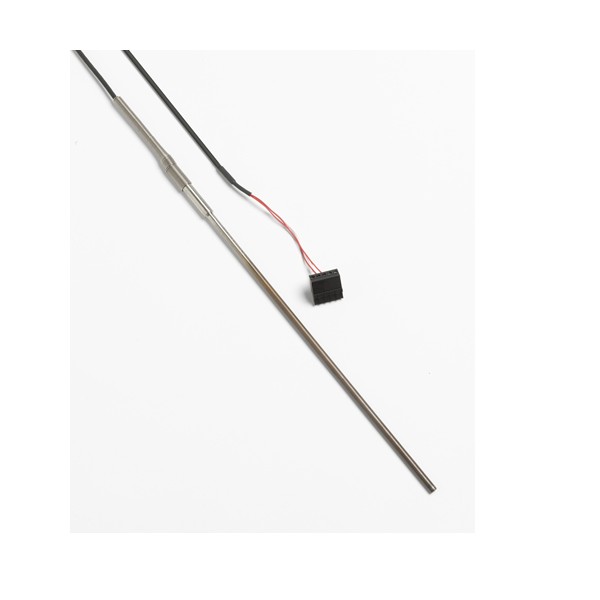

RTD센서 > 표준 온도센서

사양

저항

공칭 100 Ω

온도계수

0.00385 Ω/Ω/°C 공칭

온도범위

-200 °C에서 420 °C (5627A-6, 5627A-9 은 300 °C 까지; 전이 및 케이블 온도: 0 °C ~ 150 °C

드리프트 율 (k=2)

420 °C 에서 100시간 이후 0 °C 에서 ± 0.04 °C

sheath재료

316 스테인리스 강

리드

PTFE 절연 니켈도금 동연선,22 AWG

종료

지정 주문정보 참조.

시간 상수

3 fps로 움직이는 물에 대한 단계 변화에 63.2% 반응으로 최대 4초

곡률 반경

팁 근처의 50mm (2 in) 영역을 제외한 부분에 19 mm (3/4 in)의 최소 반경의 벤드를 가진 sheath을 주문할 수 있습니다. (Fluke 실험실에서는 20cm [8 in]의 비굴곡 sheath이 있어야 재교정할 수 있습니다)

교정

제조사의 NVLAP 인증 (랩 코드 200706-0) 교정과 -196 °C~500 °C 범위 (5627A-6과 5627A-9의 경우 300 °C 까지)에서 1 °C 단위로 저항 대 온도 표를 포함합니다. ITS-90 계수 포함

Immersion깊이

최소 100 mm (4 in) 권장

교정 정확도† (k=2)

± 0.026 °C @ -196 °C
± 0.046 °C @ 0 °C
± 0.077 °C @ 200 °C
± 0.124 °C @ 420 °C

사이즈

5627A-12: 305 mm x 6.35 mm (12 in x 1/4 in)
5627A-9: 229 mm x 4.7 mm (9 in x 3/16 in)
5627A-6:  152 mm x 4.7 mm (6 in x 3 in)

†교정 불확도와 100시간 드리프트 포함

5627A-6-X

2차 PRT, 152 mm x 4.7 mm (6 x 3/16 in), –200 °C ~ 300 °C

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).

5627A-9-X

2차 PRT, 229 mm x 4.7 mm (9 x 3/16 in), –200 °C ~ 300 °C

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).

5627A-12-X

2차 PRT, 305 mm x 6.35 mm (12 x 1/10.16 cm), –200 °C ~ 420 ℃

X =종단 “A” (914X 에 대해 INFO-CON), “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그).
