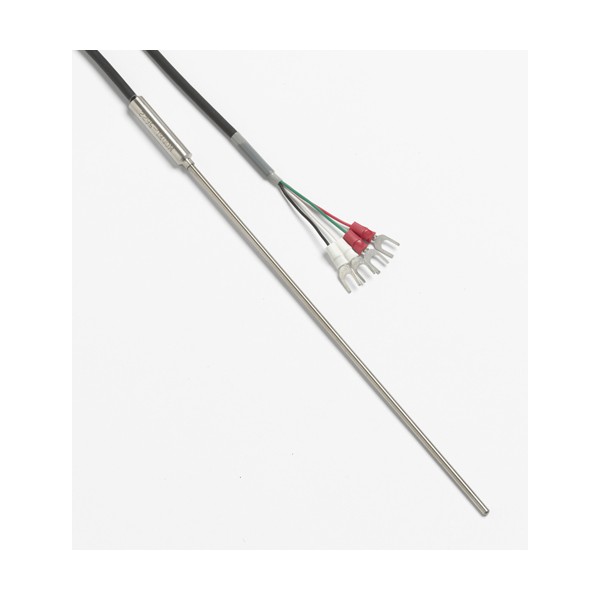

PRT센서 (빠른응답) > 표준 온도센서

사양

온도범위

-200 °C ~ 350 °C

공칭 R_TFW

100 W

온도계수

0.00385 W /W/°C 공칭

교정된 프로브 정확도 (교정 불확도와 단기 안정도 포함)

5622-05 및 5622-10:
± 0.04 °C @  –200 °C
± 0.04 °C @ 0 °C
± 0.09 °C @ 200 °C
± 0.09 °C @ 300 °C

5622-16 과 5622-32:
± 0.04 °C @  –200 °C
± 0.04 °C @ 0 °C
± 0.045 °C @ 200 °C
± 0.055 °C @ 300 °C

비교정 DIN/IEC 준수도

DIN/IEC Class A;
± 0.15 °C @ 0 °C

시상수
(63.2 %)

0°C ~ 100°C:
5622-05: 0.4 초
5622-10: 1.5 초
5622-16: 3.0 초
5622-32: 10초 (90 %)

담금 깊이

5622-05: 10 mm (0.4 in)
5622-10: 20 mm (0.8 in)
5622-16: 32 mm (1.25 in)
5622-32:  64 mm (2.5 in)

열 EMF

350 °C 에서 20 MΩ

Sheath

316 SST
5622-05:
100 x 0.5 mm (4 x 0.02 in)
5622-10: 100 x 1.0 mm (4 x 0.04 in)
5622-16:
200 x 1.6 mm (8 x 0.06 in)
5622-32: 200 x 3.2 mm (8 x 0.13 in)

케이블

PVC, 4-와이어 케이블, 길이 2 미터, 최대 온도90 °C

5622-05-X

고속 PRT, 0.5 mm (0.02 in)

X =종단 “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (INFO-CON for 1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그) 지정(모든 모델은 교정을 별도로 구입하지 않은 이상 교정 없이 공급)

5622-10-X

고속 PRT, 1.0 mm (1.02 mm)

X =종단 “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (INFO-CON for 1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그) 지정(모든 모델은 교정을 별도로 구입하지 않은 이상 교정 없이 공급)

5622-16-X

고속 PRT, 1.6 mm (1.52 mm)

X =종단 “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (INFO-CON for 1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그) 지정(모든 모델은 교정을 별도로 구입하지 않은 이상 교정 없이 공급)

5622-32-X

고속 PRT, 3.2 mm (3.30 mm)

X =종단 “B” (피복 없는 전선), “D” (트위너 온도계에 대해 5핀 DIN), “G” (금핀), “I” (INFO-CON for 1521 또는 1522에 대해 INFO-CON), “J” (바나나플러그), “L” (소형 스페이드 러그), “M” (소형 바나나플러그), “P” (1523 또는 1524에 대해 INFO-CON), 또는 “S” (스페이드 러그) 지정(모든 모델은 교정을 별도로 구입하지 않은 이상 교정 없이 공급)
