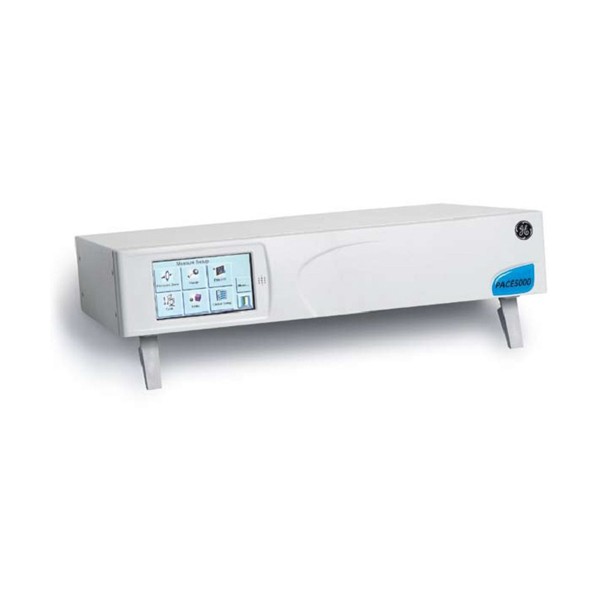

MODEL : PACE5000

제품문의

위시리스트 0 찜하기

브랜드	DRUCK
판매가격	전화문의 (031-713-5988)
포인트	0점
배송정보	유료(주문시 결제) 점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보
관련 제품
제품 자료
구매후기(0)
배송 및 교환

제품 정보

• 세계 최고의 고속 압력 컨트롤 및 정밀 측정
• 가격 대비 우수한 성능의 경제적인 1채널 압력 컨트롤러
• Range: 25mbar 부터 최대 210bar (게이지압/절대압)
• 원하는 정밀도 선택: 최대 0.005% Rdg +0.005% FS (3종류)
• 터치스크린과 다양한 통신(RS232, IEEE, Ethernet, USB) 기본구성

Modular Pressure Controller

PACE 5000은 압력을 측정 동시에 발생이 가능한 공압용 디지털 컨트롤러로써 GE의 최신 압력 센서 기술인 piezo-resistive devices가 탑재되어 높은 안정도와 빠른 스피드를 자랑하여 압력 자동화 공정에 적합합니다.

• 공압 210 bar G and abs까지 유저가 원하는 Range를 선택하여 쉽게 탈 부착이 가능

• 높은 해상도와 컬러 터치 스크린

가격 대비 성능의 우수성

기존의 controller중 가격 대비 성능이 매우 탁월합니다.

RS232 & IEEE connectivity as standard

• Negative calibration included as standard

• 24 scale units plus four user defined

Option

• Switch Test

- 압력 스위치의 정확한 자동 접점 테스트

• Leak Test

- 자동 누설 비율 측정 unit/min

• Test Program

- 입력된 command를 통한 유저 programming

· 제품 사양

성능

불확도 Ranges ≤ 200 mbar	200 mbar= 0.02% Rdg + 0.02% FS, 70 mbar= 0.05% Rdg + 0.05% FS, 25 mbar= 0.1% Rdg + 0.1 % FS 절대압 범위는 0.01 kPa 추가
불확도 Ranges > 200 mbar	0.01% RDG + 0.01% FS 절대압 범위는 0.01 kPa 추가
부압 불확도	정압 범위와 일치
대기압 불확도	0.01 kPa, 대기압 장기안정도는 0.01 kPa / year
콘트롤안정도	0.003% FS
가스 소비	전원 OFF 또는 측정모드에서 소비되는 가스가 없음

압력 측정

압력 범위	부압교정성적서 무상제공, 절대압은 대기압기준센서 옵션 선택 필수
초과 압력 표시	10% FS + FS
압력 매질	건조공기 또는 질소, 10% FS + FS 예) 7 Mpa 범위의 장비라면 10% FS이 추가된 7.7 Mpa의 안정된 압력공급원이 필요

압력 범위

부압교정성적서 무상제공, 절대압은 대기압기준센서 옵션 선택 필수

초과 압력 표시

10% FS + FS

압력 매질

건조공기 또는 질소, 10% FS + FS

예) 7 Mpa 범위의 장비라면 10% FS이 추가된 7.7 Mpa의 안정된 압력공급원이 필요

게이지압

Pressure Module 범위	bar	psi	Pa
Control module	25 mbar	0.35 psi	2.5 kPa
Control module	70 mbar	1 psi	7.0 kPa
Control module	200 mbar	3 psi	20.0 kPa
Control module	350 mbar	5 psi	35.0 kPa
Control module	700 mbar	10 psi	70.0 kPa
Control module	1 bar	15 psi	100.0 kPa
Control module	2 bar	30 psi	200.0 kPa
Control module	3.5 bar	50 psi	350.0 kPa
Control module	7 bar	100 psi	700.0 kPa
Control module	10 bar	150 psi	1.0 MPa
Control module	20 bar	300 psi	2.0 MPa
Control module	35 bar	500 psi	3.5 MPa
Control module	70 bar	1000 psi	7.0 MPa
Control module	100 bar	1500 psi	10.0 MPa
Control module	135 bar	2000 psi	13.5 MPa
Control module	210 bar	3000 psi	21.0 MPa

Barometric option : 게이지압과 절대압 동시 표시

Pressure Module 범위	bar	psi	Pa
Control module	1 bar	15 psi	100.0 kPa
Control module	2 bar	30 psi	200.0 kPa
Control module	3.5 bar	50 psi	350.0 kPa
Control module	7 bar	100 psi	700.0 kPa
Control module	10 bar	150 psi	1.0 MPa
Control module	20 bar	300 psi	2.0 MPa
Control module	35 bar	500 psi	3.5 MPa
Control module	70 bar	1000 psi	7.0 MPa
Control module	100 bar	1500 psi	10.0 MPa
Control module	135 bar	2000 psi	13.5 MPa
Control module	210 bar	3000 psi	21.0 MPa

Display

패널	1/4 VGA 와이드그래픽 LCD, 컬러터치스크린
샘플링시간	2 회 / 1초당
분해능	±9999999
압력단위	총 24개(모든상용단위) + 추가 4개 사용자지정단위 Pa, hPa, kPa, Mpa, kg/cm2, kg/m2, mmHg, cmHg, , , , psi, torr, atm, mabr, bar

전원 / 통신

공급전원	90 to 130 Vac @ 47 to 63 Hz, 180 to 260 Vac @ 47 to 63 Hz
통신	RS232, IEEE-488, DPI520 에뮬레이션, 추가 확장 가능

환경

온도	사용온도: 10 to 50 ℃ 교정온도: 15 to 45℃ 보관온도: -20 to 70℃
방수규격	IP30
습도	5 to 95%RH 비응축
진동	MIL-T-28800E 인증
충격	EN61010 인증
인증 규격	EN61010, EN61326, PED, ROHS & WEEE CE

외형

무게	10.1 kg
사이즈	440 mm x 2 U x 320 mm
연결피팅	G 1/8 female, 다른 규격은 아답터로 무상제공
