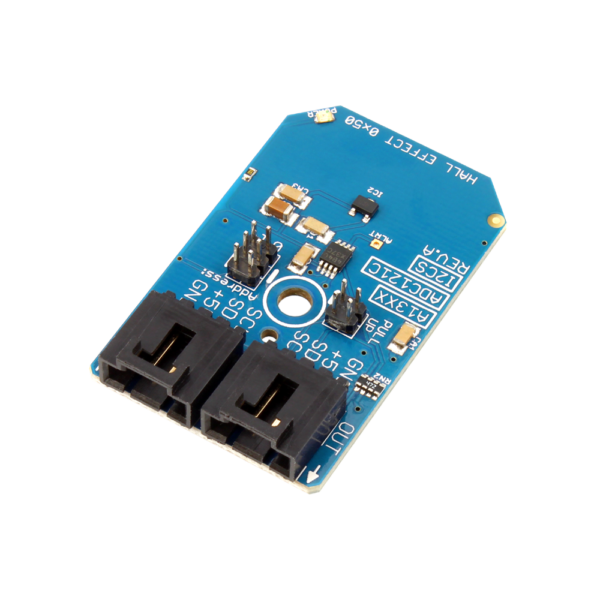

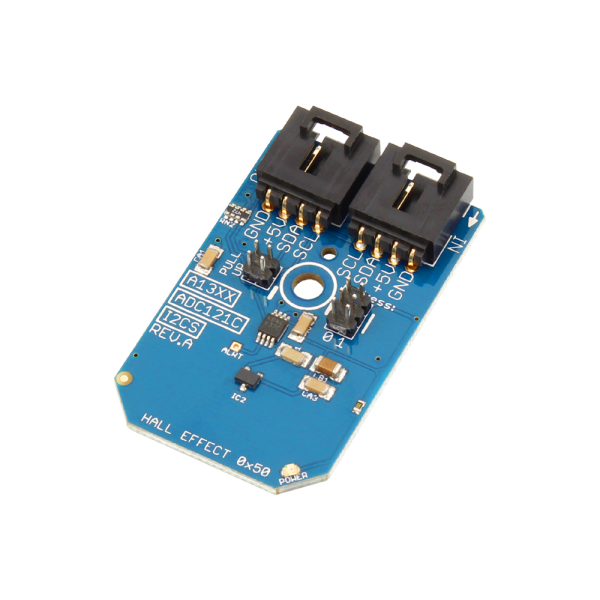

NCD PR3-9는 A1326 홀 센서를 ADC121C 12비트 변환기와 결합한 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)로, 감도는 2.5 mV/G입니다. 같은 감도의 PR3-10(A1301), PR3-12(A1388)와 센서 부품만 다르므로 부품 간 차이를 비교하는 시험에 적합합니다. (주)테솔이 국내에 공식 공급합니다.
자기장에 비례하는 선형 전압을 12비트 값으로 읽고, 점퍼 2개로 한 포트에 최대 8대를 이을 수 있습니다.
제품 자료
연결 도면과 샘플 코드

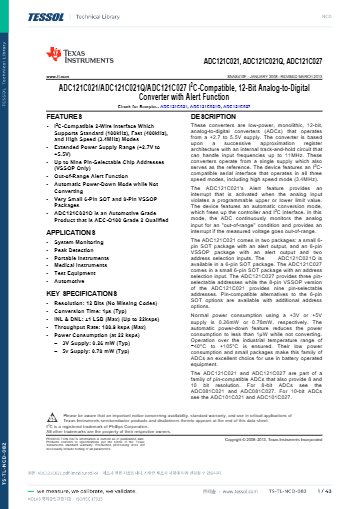

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

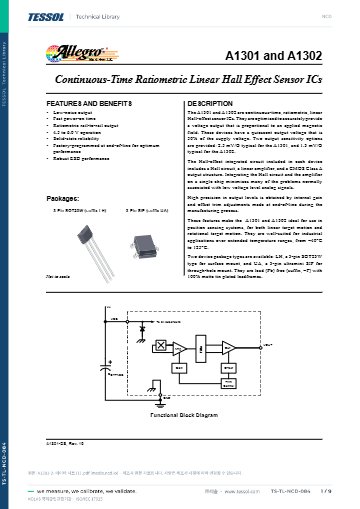

데이터시트와 도면
소프트웨어와 코드
비교 시험
PR3-9 A1326 부품 비교 시험 방법
2.5 mV/G 모델 세 종류를 같은 자석 앞에 차례로 놓고 읽으면 센서 부품번호가 달라도 값이 비슷하게 움직입니다. PR3-9는 이 시험에서 A1326 쪽을 맡습니다.
자석과 센서 사이 거리를 고정하는 지그를 만들어 두면 모델을 바꿔도 같은 조건으로 읽을 수 있어 반복 시험이 쉬워집니다.

사양
PR3-9 상세 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR3-9 |
| 센서 소자 | A1326 |
| 감도 | 2.5 mV/G |
| 변환기 | ADC121C, 12비트 |
| I2C 시작 주소 | 0x50 |
| 한 포트 최대 연결 | 8대, 부동 주소 점퍼 2개 |
| 센서 안정 온도 | -40~150 °C |
| 작동 전압 | 5VDC, I2C 버스 커넥터 |
| 연결·구성품 | 4핀 플러그, 납땜 불필요, I2C 케이블 포함 |

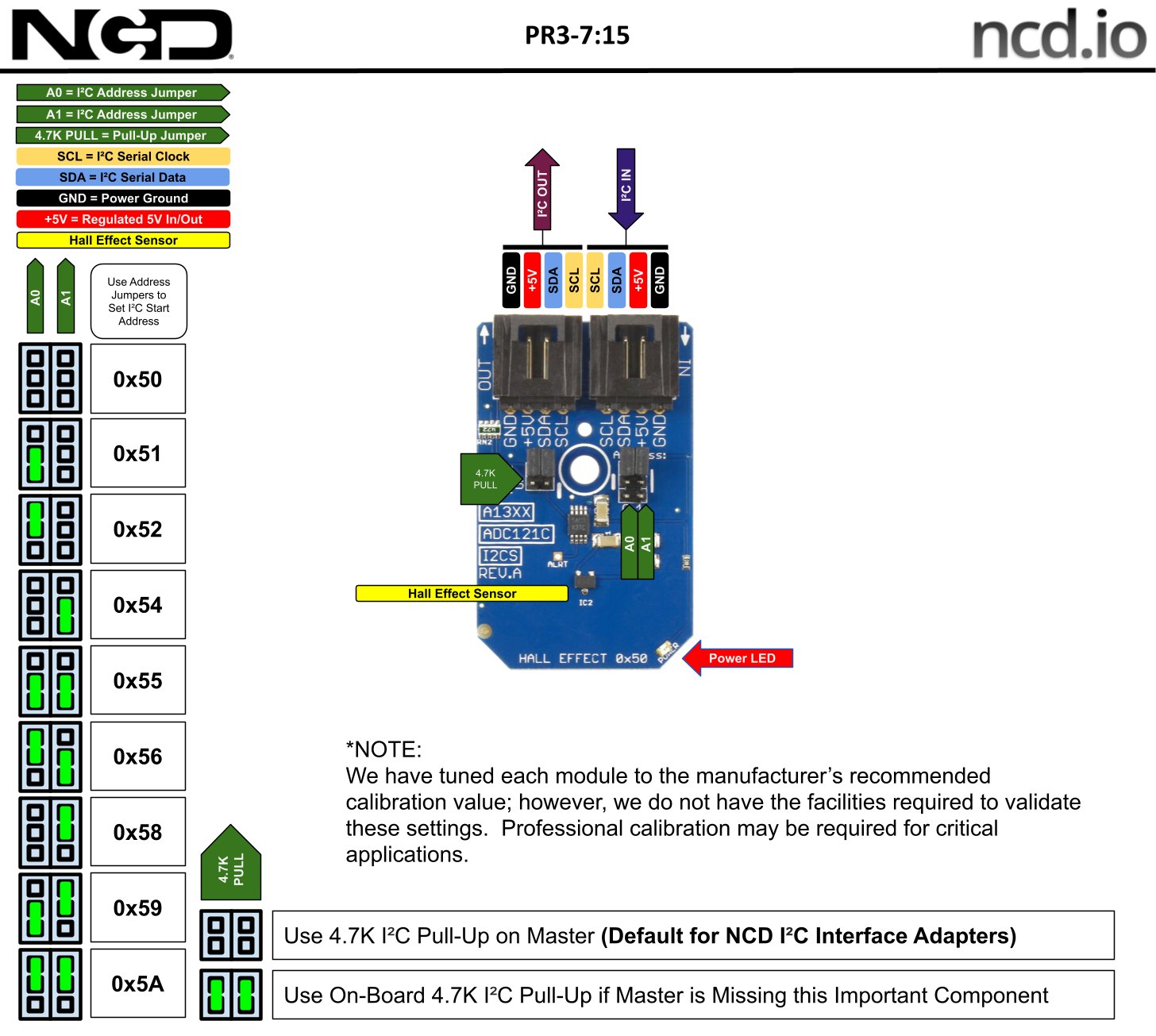

주소 구분
PR3-9 주소 점퍼로 동시 비교 구성
세 모델을 한 버스에 두려면 점퍼를 서로 다르게 설정해 주소를 분리합니다. PR3-9의 ADC121C는 부동 주소 점퍼 2개를 가지며 시작 주소는 0x50입니다.
- 풀업: 호스트의 자체 I2C 포트에 직접 배선하는 경우에만 4.7K 점퍼를 선택합니다.
- 전원: I2C 버스 커넥터로 5VDC가 공급됩니다.
- 케이블: I2C 케이블이 포함되며 데이지 체인으로 이어집니다.


활용 분야
PR3-9 활용처
- 부품 간 비교 시험 — 2.5 mV/G 센서 3종의 출력을 같은 조건에서 비교합니다.
- 자기장 세기 측정 — 읽은 전압을 12비트 값으로 기록합니다.

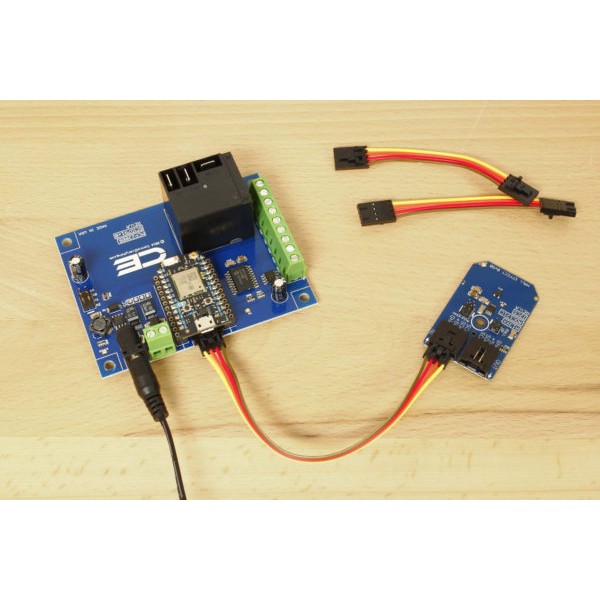

- 호스트 보드 확장 — Arduino, Raspberry Pi 등에 I2C로 연결합니다.

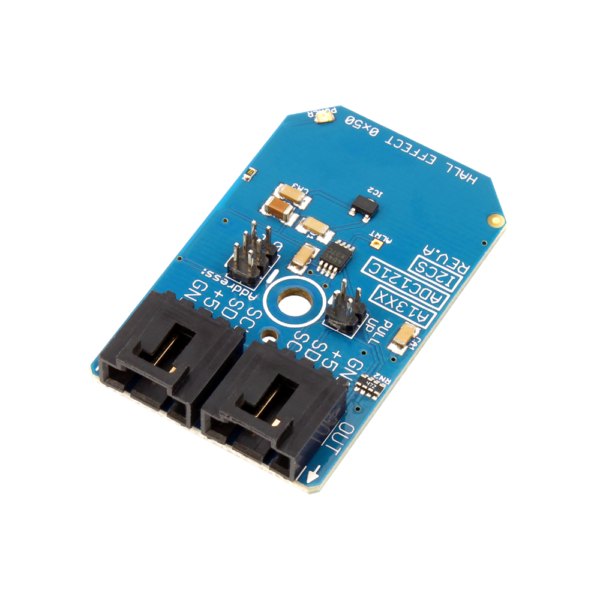

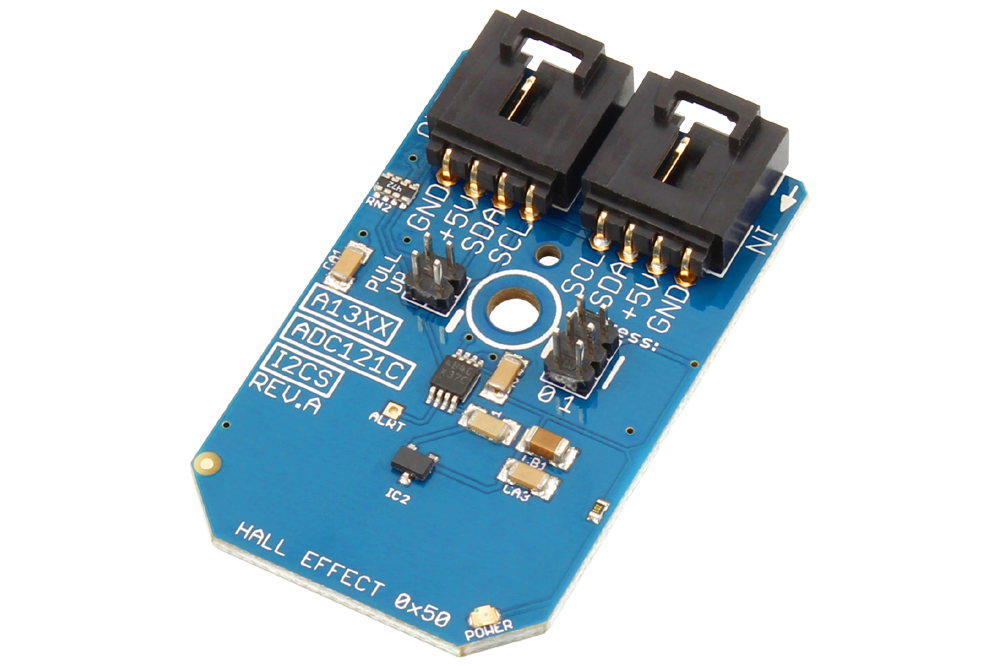

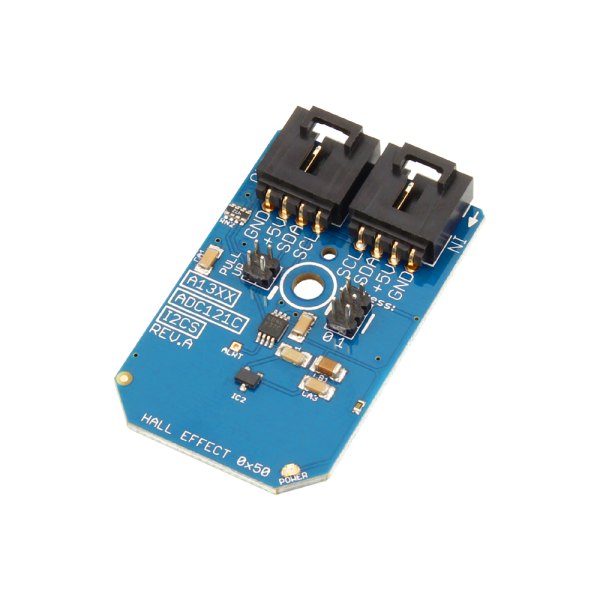

제품 상세 이미지

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR3-9와 같은 계열 모델
- PR3-10 — 감도 2.5 mV/G, 센서 소자 A1301
- PR3-11 — 감도 1.3 mV/G, 센서 소자 A1302
- PR3-15 — 감도 0.5 mV/G, 센서 소자 A1304ELHLX-05-T
- PR3-14 — 감도 4 mV/G, 센서 소자 A1304ELHLX-T
- PR3-7 — 감도 5 mV/G, 센서 소자 A1324
- PR3-8 — 감도 3.125 mV/G, 센서 소자 A1325
- PR3-12 — 감도 2.5 mV/G, 센서 소자 A1388
- PR3-13 — 감도 9 mV/G, 센서 소자 A1389
관련 제품
PR3-9와 비교할 NCD I2C 제품
- NCD 각도 센서 I2C 미니 모듈 (PR13-24 KMZ60 · PR3-16 A1332)
- NCD MQ 가스 센서 + ADC121C I2C 미니 모듈 (PR2C-4 ~ PR2C-13)
- NCD I2C ADC 미니 모듈 (AD7999 · ADC081C · ADC121C021 · ADS7830)
PR3-9의 감도는 PR3-10과 어떻게 다릅니까?
감도는 같은 2.5 mV/G이고 센서 부품이 A1326, A1301로 다릅니다.
PR3-9와 PR3-12를 같은 버스에서 비교해도 됩니까?
네, 주소 점퍼를 다르게 설정하면 가능합니다. PR3-12는 A1388 센서입니다.
PR3-9의 시작 주소는 무엇입니까?
0x50입니다.
FAQ 자주묻는 질문
-
PR3-9의 감도는 PR3-10과 어떻게 다릅니까?
감도는 같은 2.5 mV/G이고 센서 부품이 A1326, A1301로 다릅니다.
-
PR3-9와 PR3-12를 같은 버스에서 비교해도 됩니까?
네, 주소 점퍼를 다르게 설정하면 가능합니다. PR3-12는 A1388 센서입니다.
-
PR3-9의 시작 주소는 무엇입니까?
0x50입니다.
