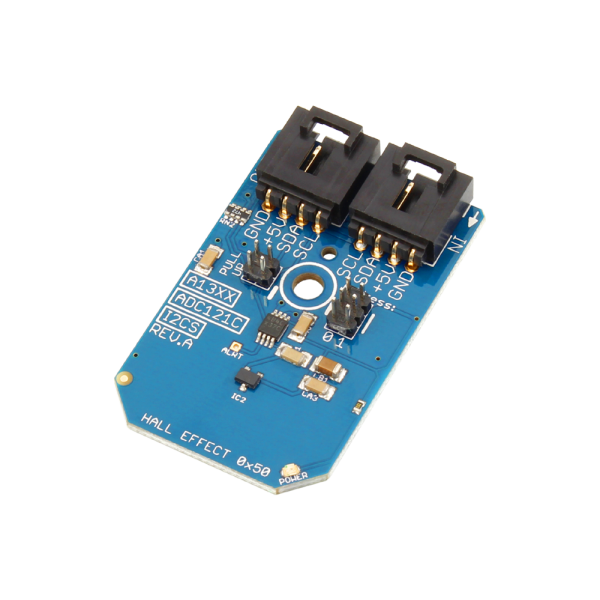

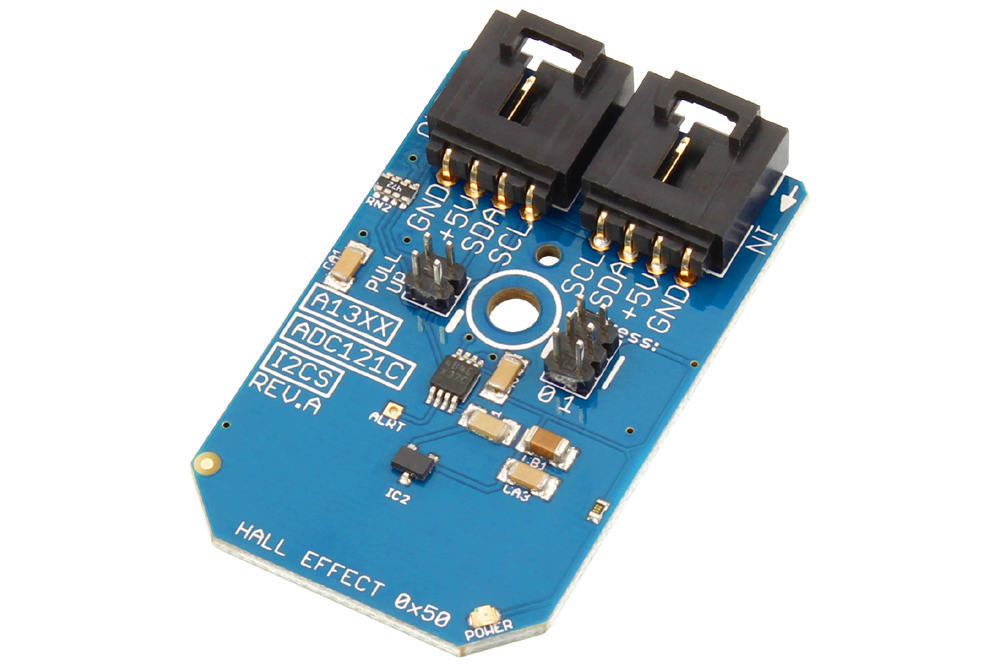

NCD PR3-14 A1304ELHLX-T 홀 효과 센서 ADC121C 12 비트 분해능 I²C 미니 모듈이있는 4mv / G

MODEL
PR3-14
브랜드
NCD

약한 자석 신호를⁣ 4 mV/G로 키워 읽기

NCD PR3-14 홀 효과 센서 I2C 미니 모듈⁣ 품번 : PR3-14⁣ 센서 소자 : A1304ELHLX-T⁣ 감도 : 4 mV/G

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3-14는 4 mV/G의 A1304ELHLX-T 홀 센서 출력을 ADC121C 12비트 변환기로 읽는 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)입니다. 아홉 모델 중 세 번째로 높은 감도라 약한 자석의 작은 변화도 숫자로 구분됩니다. (주)테솔이 국내에 공식 공급합니다.

선형 전압 출력을 I2C 디지털 값으로 바꾸므로 별도 증폭 회로 없이 호스트 보드에서 바로 읽습니다. 점퍼로 주소를 나눠 한 포트에 최대 8대를 연결합니다.

4 mV/G

감도

A1304ELHLX-T

센서 소자

12비트

ADC121C 분해능

-40~150 °C

센서 안정 범위

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

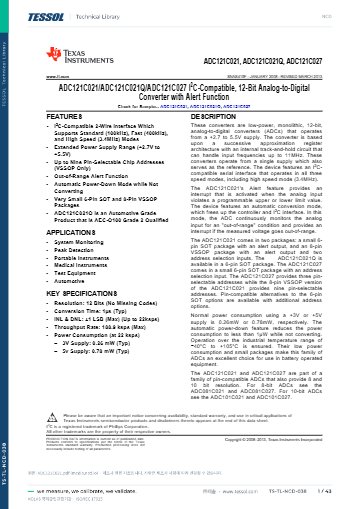

데이터시트와 도면

소프트웨어와 코드

12비트

ADC121C 변환 분해능

0.5 ~ 9 mV/G

모델 9종의 감도 범위

최대 8대

I2C 포트당 연결 수

0x50

I2C 시작 주소

감도 단계

PR3-14 4 mV/G,⁣ 3.125와 5 사이의 선택

PR3-14는 3.125 mV/G인 PR3-8과 5 mV/G인 PR3-7 사이에 놓인 4 mV/G 모델입니다. 시험 자석에 맞춰 감도를 한 단계씩 조정할 때 두 모델 사이를 메웁니다.

감도가 높을수록 출력이 크게 움직이므로 자석이 가까우면 값이 먼저 한계에 닿습니다.

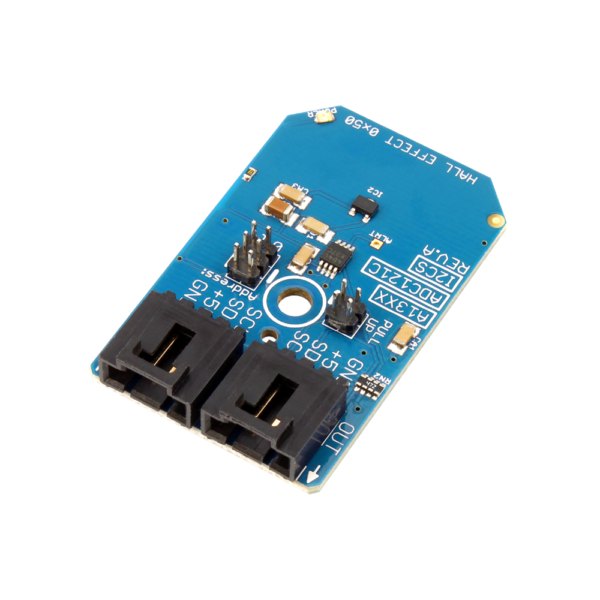

NCD PR3-14 - I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈
I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈

사양

PR3-14 사양표

항목사양
품번PR3-14
센서 소자A1304ELHLX-T
감도4 mV/G
변환기ADC121C, 12비트
I2C 시작 주소0x50
한 포트 최대 연결8대, 부동 주소 점퍼 2개
센서 안정 온도-40~150 °C
작동 전압5VDC, I2C 버스 커넥터
연결·구성품4핀 플러그, 납땜 불필요, I2C 케이블 포함

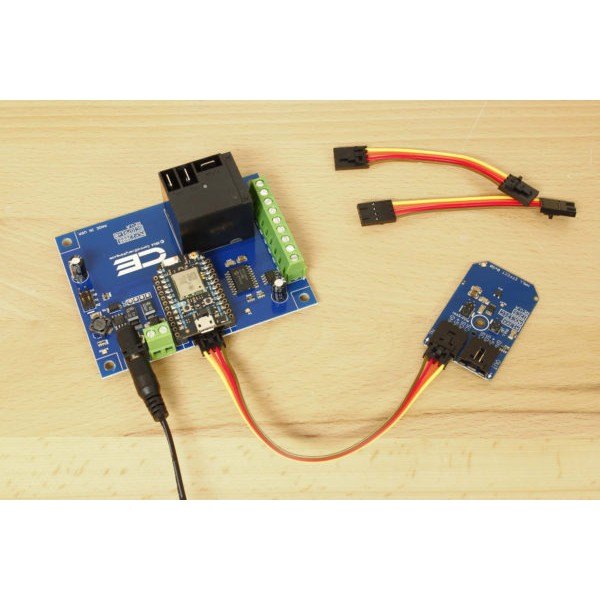

NCD PR3-14 - 릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습

모듈 연결

PR3-14⁣ I2C 연결 요령

PR3-14를 여러 대 이을 때는 부동 주소 점퍼 2개를 모듈마다 다르게 설정합니다. 시작 주소는 0x50입니다.

  • 풀업: 자체 I2C 포트에 직접 배선하는 경우에 한해 온보드 4.7K 점퍼로 선택합니다.
  • 전원: 5VDC이며 I2C 버스 커넥터에서 받습니다.
  • 케이블: 4핀 플러그 방식이고 I2C 케이블이 함께 들어 있습니다.

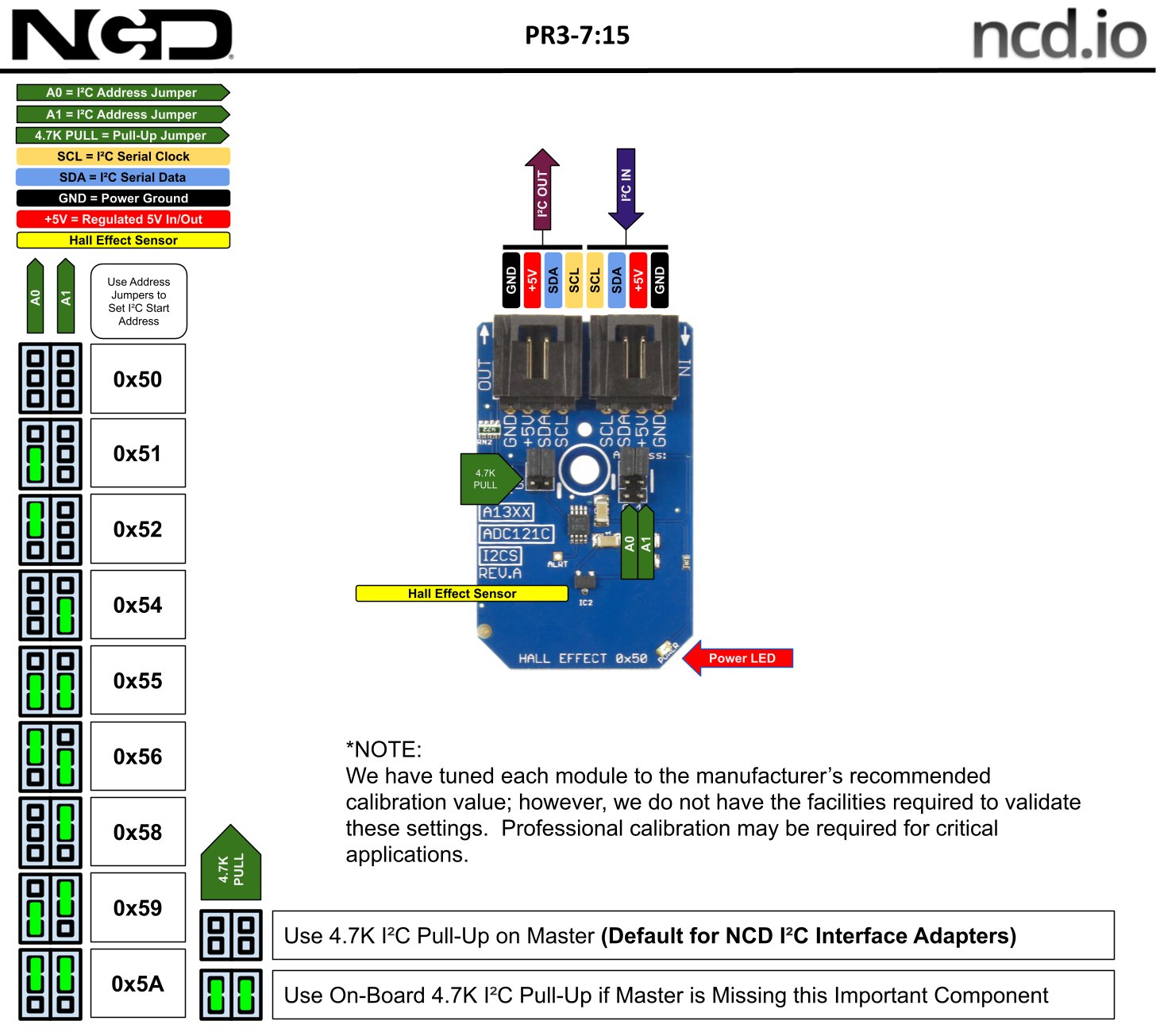

NCD PR3-14 - 홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도
홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도

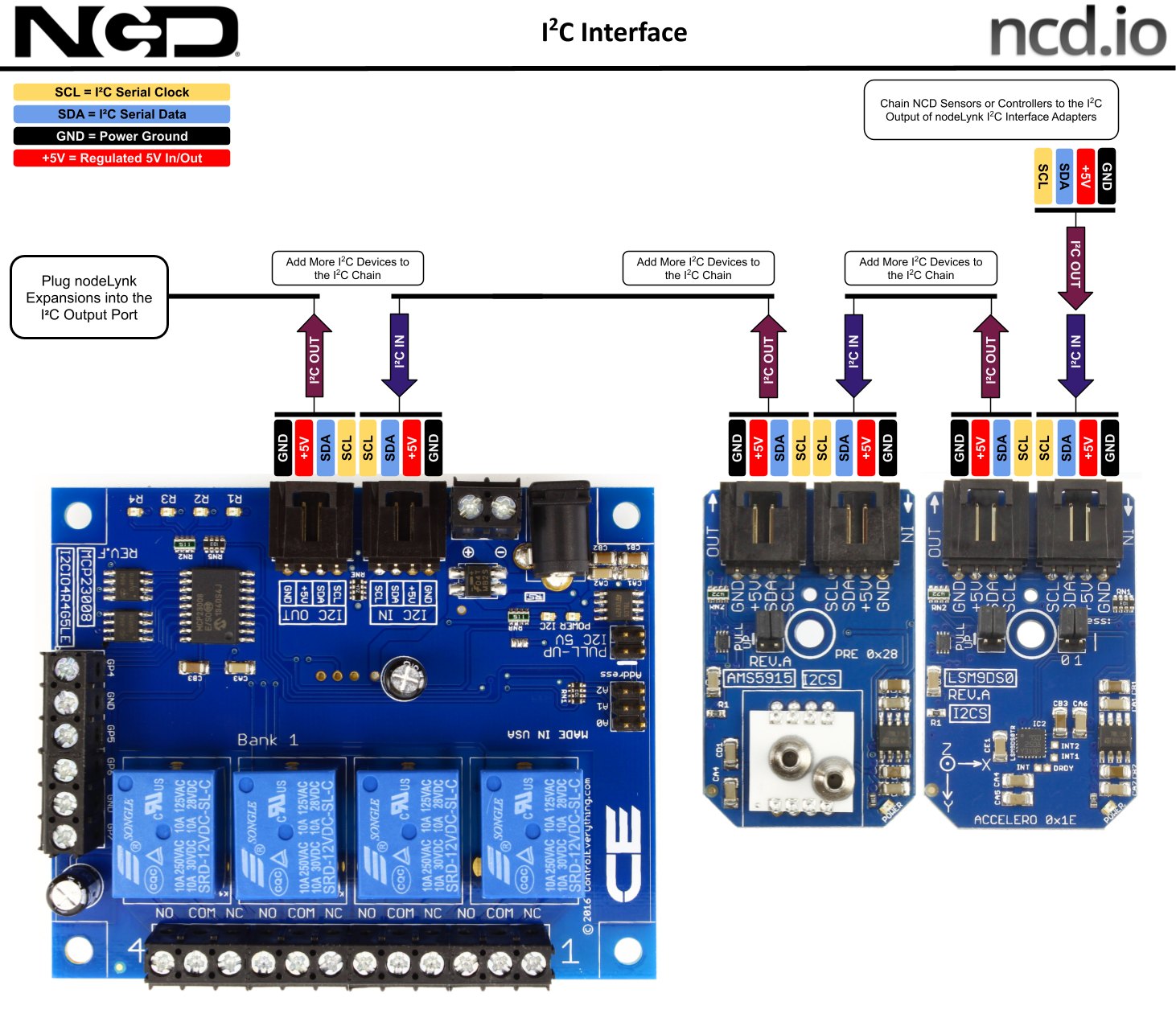

NCD PR3-14 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

활용 분야

PR3-14 활용 범위

  • 약한 자기장 변화 기록 — 4 mV/G의 높은 감도로 작은 변화를 12비트 값에 반영합니다.
  • 자석 접근 감지 — 접근에 따른 출력 변화를 연속값으로 읽습니다.
  • 감도 단계 비교 — 3.125, 4, 5 mV/G 모델을 바꿔 가며 시험 범위를 맞춥니다.

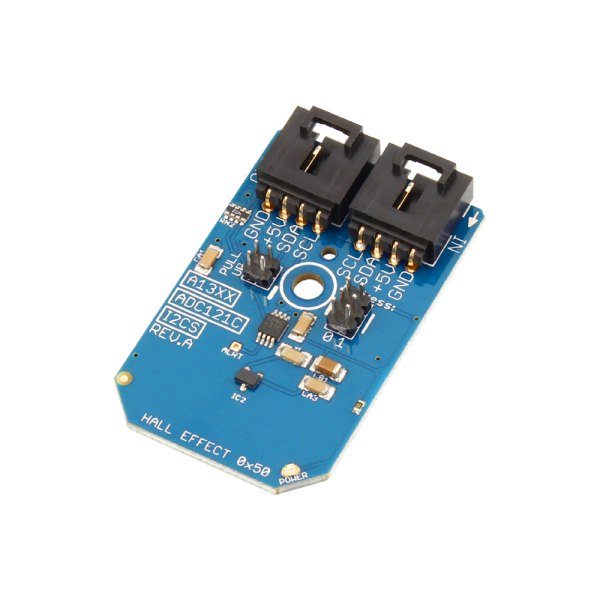

NCD PR3-14 - 커넥터가 위쪽에 있는 홀 센서 미니 모듈
커넥터가 위쪽에 있는 홀 센서 미니 모듈

제품 상세 이미지

NCD PR3-14 상세 이미지 1

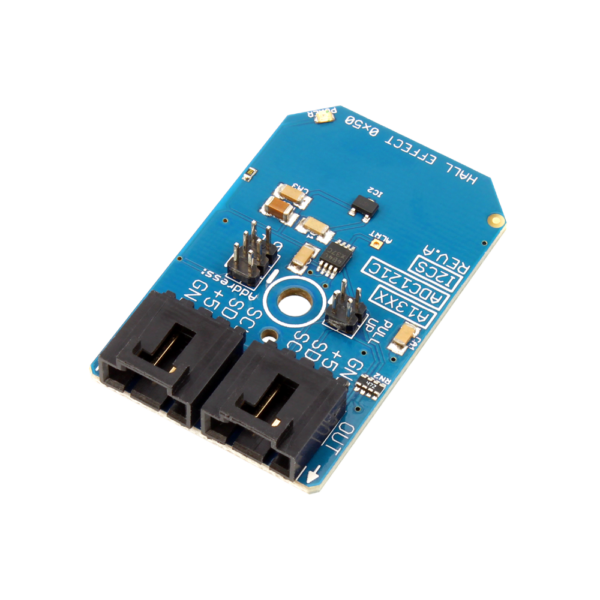

NCD PR3-14 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3-14와⁣ 같은 계열 모델

  • PR3-10 — 감도 2.5 mV/G, 센서 소자 A1301
  • PR3-11 — 감도 1.3 mV/G, 센서 소자 A1302
  • PR3-15 — 감도 0.5 mV/G, 센서 소자 A1304ELHLX-05-T
  • PR3-7 — 감도 5 mV/G, 센서 소자 A1324
  • PR3-8 — 감도 3.125 mV/G, 센서 소자 A1325
  • PR3-9 — 감도 2.5 mV/G, 센서 소자 A1326
  • PR3-12 — 감도 2.5 mV/G, 센서 소자 A1388
  • PR3-13 — 감도 9 mV/G, 센서 소자 A1389
