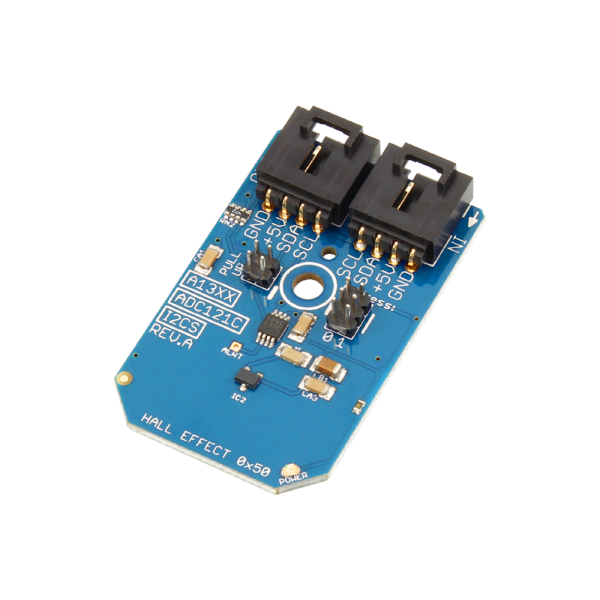

NCD PR3-11 ADC121C 12 비트 분해능 I²C 미니 모듈이 포함 된 A1302 홀 효과 센서 1.3mv / G

NCD PR3-11 ADC121C 12 비트 분해능 I²C 미니 모듈이 포함 된 A1302 홀 효과 센서 1.3mv / G

MODEL
PR3-11
브랜드
NCD
제품 자료
제품문의 구매하기

자석의 위치와 자기장 세기를
I2C 값으로 읽는 홀 센서 모듈

NCD 홀 효과 센서 + ADC121C I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR3-7 ~ PR3-15 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)은 감도 0.5~9 mV/G의 선형 홀 센서 9종을 ADC121C 12비트 변환기에 연결해, 자석의 위치와 자기장 세기를 I2C 디지털 값으로 읽는 개발·계측용 보드입니다.

센서가 자기장에 비례하는 선형 전압을 출력하므로 감도 값만 알면 읽은 숫자를 자기장 세기로 환산할 수 있습니다. 주소 점퍼 2개로 한 I2C 포트에 최대 8대를 연결해 여러 지점의 자기장을 동시에 읽고, 센서 소자는 -40~150 °C 구간에서 안정성이 유지되어 모터 주변처럼 온도가 오르는 위치에도 설치할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

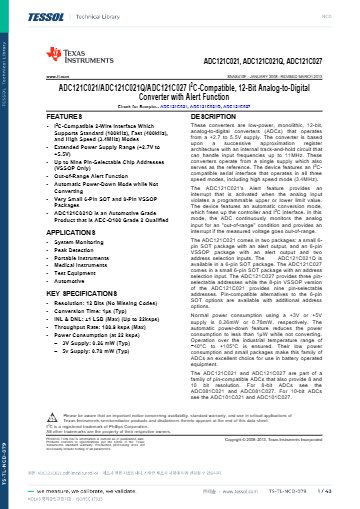

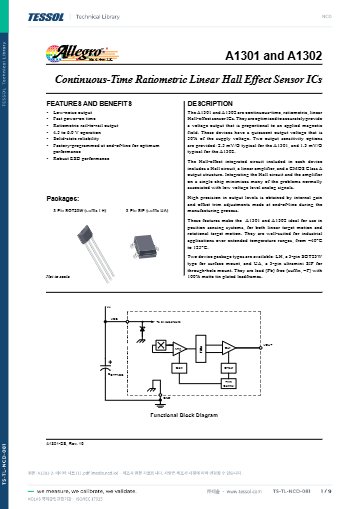

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

ADC121C 변환 분해능

0.5 ~ 9 mV/G

모델 9종의 감도 범위

최대 8대

I2C 포트당 연결 수

0x50

I2C 시작 주소

특징

선형 출력과 12비트
변환을 한 보드에

핵심 특징현장에서 달라지는 점
선형 전압 출력자기장 세기에 비례해 출력이 바뀌므로 자석이 접근하는 정도를 연속값으로 추적합니다. 켜짐과 꺼짐만 구분하는 접점식 센서와 달리 접근 정도까지 읽습니다.
ADC121C 12비트 변환센서 전압을 4,096단계로 나눠 읽으므로 자기장의 작은 변화도 숫자로 구분되고, 별도 증폭 회로가 필요 없습니다.
감도 9종측정할 자기장이 약한지 강한지에 맞춰 0.5~9 mV/G 중에서 고르므로 출력 포화나 분해능 부족으로 시험을 다시 하는 일이 줄어듭니다.
주소 점퍼 2개점퍼로 주소를 나눠 한 포트에 최대 8대를 연결하므로 호스트 보드의 I2C 포트를 추가하지 않고 측정 지점을 늘립니다.
온보드 4.7K 풀업 점퍼자체 I2C 포트에 직접 배선할 때 외부 저항을 납땜하지 않고 점퍼로 풀업을 선택합니다.
4핀 플러그 연결납땜 없이 다음 모듈로 데이지 체인을 이어 배선 시간이 짧아지고, 시험 구성을 바꿀 때도 케이블만 옮기면 됩니다.

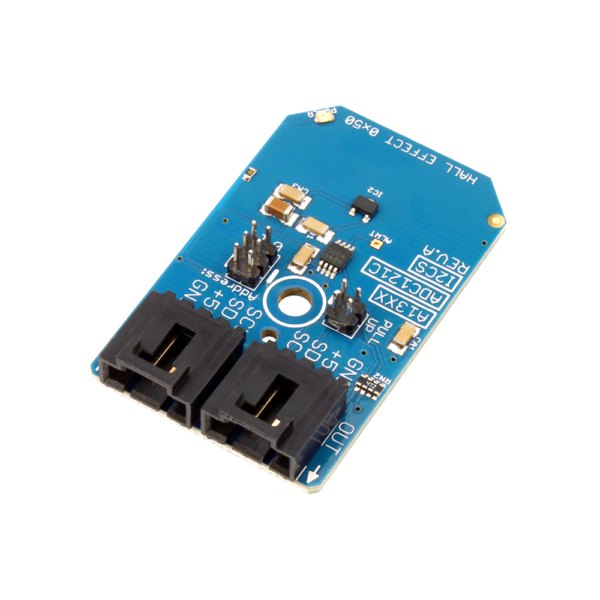

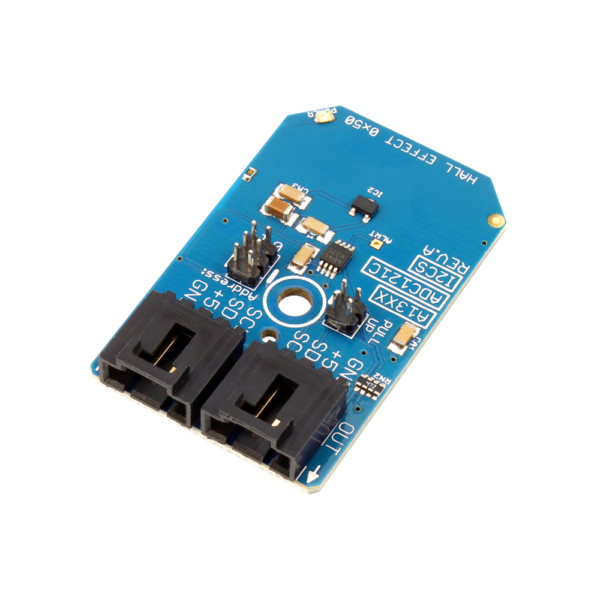

NCD PR3-11 - I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈
I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈

감도 선택

감도가 정하는
측정 한계

감도는 자기장 1 G(가우스)가 변할 때 출력 전압이 움직이는 양입니다. 9 mV/G인 PR3-13(A1389)은 약한 자기장에서도 출력이 크게 변하는 반면, 강한 자석 가까이에서는 출력이 빨리 한계에 닿습니다. 0.5 mV/G인 PR3-15(A1304ELHLX-05-T)는 같은 변화에 출력이 조금만 움직이지만 강한 자기장까지 읽는 범위가 넓습니다.

자석 거리별 출력 변화 시험

같은 자석을 2.5 mV/G 모델 세 종류(PR3-10, PR3-9, PR3-12)에 차례로 접근시키면 센서 부품번호는 달라도 감도 등급이 같아 읽은 값이 비슷한 추세로 움직입니다. 자석과 센서 사이 거리를 고정하는 지그를 만들어 두면 모델 간 비교 시험을 반복하기 쉽습니다.

주소·배선

한 버스에 8대,
점퍼로 주소 분리

ADC121C의 부동(floating) 주소 점퍼 2개가 모듈 주소를 나누며, 시작 주소는 0x50입니다. 감도가 서로 다른 모델도 주소 점퍼를 다르게 설정하면 한 포트에 함께 연결할 수 있으므로, 약한 자기장 지점에는 PR3-13을, 강한 자기장 지점에는 PR3-15를 배치하는 식으로 구성합니다.

  • 풀업 저항: 자체 I2C 포트에 직접 배선하는 경우에만 온보드 4.7K 점퍼로 풀업을 선택하고, 버스 전체에서 풀업이 중복되지 않게 점검합니다.
  • 전원: 모든 I2C 미니 모듈이 5VDC로 동작하도록 설계되어 I2C 버스 커넥터로 전원을 받습니다.
  • 연결: 4핀 플러그로 다음 모듈에 연결하며 납땜이 필요하지 않습니다.

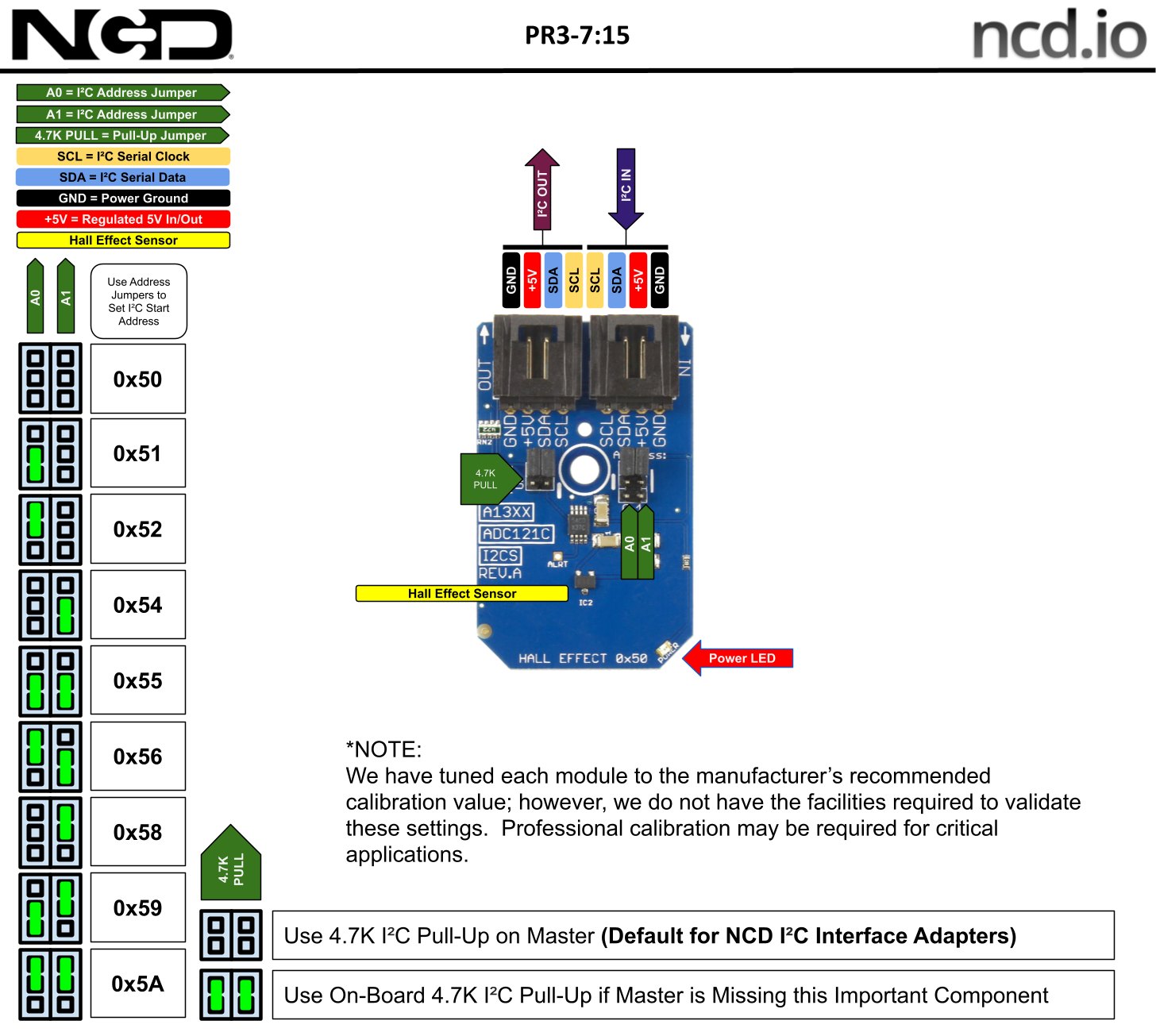

NCD PR3-11 - 홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도
홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도

사양

센서 9종 모델
비교와 공통 사양

모델센서감도
PR3-15A1304ELHLX-05-T0.5 mV/G
PR3-11A13021.3 mV/G
PR3-10A13012.5 mV/G
PR3-9A13262.5 mV/G
PR3-12A13882.5 mV/G
PR3-8A13253.125 mV/G
PR3-14A1304ELHLX-T4 mV/G
PR3-7A13245 mV/G
PR3-13A13899 mV/G

시리즈 공통 사양

항목사양
센서 형식홀 효과 자기 센서(자기장에 비례하는 선형 전압 출력)
변환기 / 분해능ADC121C / 12비트
I2C 시작 주소0x50
I2C 포트당 최대 연결 수8대 (부동 주소 점퍼 2개)
센서 안정 온도 범위-40 ~ 150 °C
풀업 저항온보드 4.7K 점퍼 선택
작동 전압5VDC (I2C 버스 커넥터)
연결 방식4핀 플러그, 데이지 체인, 납땜 불필요
케이블I2C 케이블 포함
형태I2C 미니 모듈 풋프린트, 센서 브레이크아웃 보드

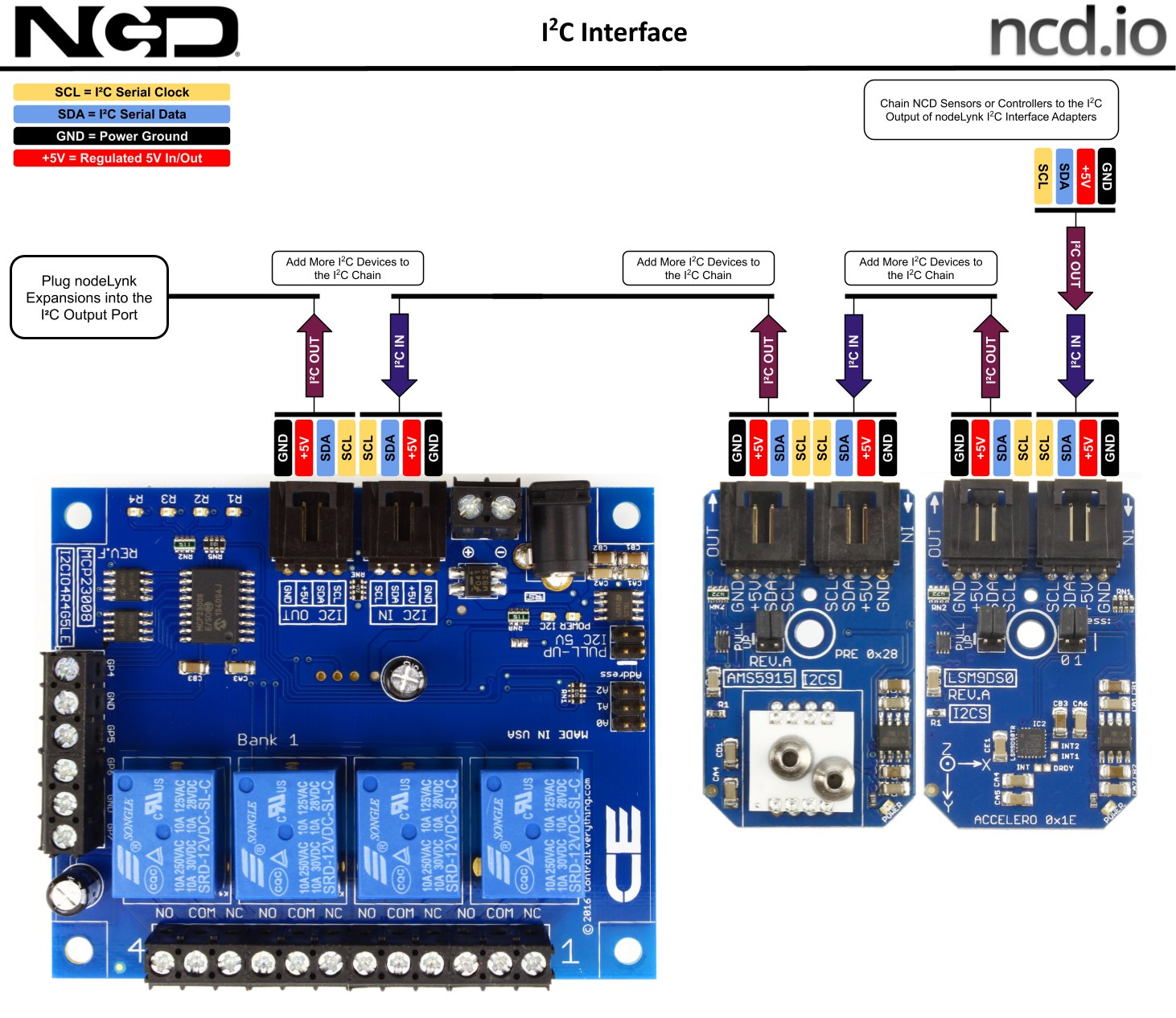

NCD PR3-11 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

활용 분야

자기장을 읽는
시험과 계측

  • 자기장 세기 측정 — 모터와 기기 주변의 자기장을 전압으로 읽어 12비트 값으로 기록합니다.
  • 자석 위치·접근 감지 — 자석이 다가오는 거리 변화를 연속값으로 읽어 위치 판정의 기준으로 삼습니다.
  • 홀 센서 특성 시험·시제품 — 감도가 다른 센서를 같은 보드 형식에서 바꿔 끼우며 비교합니다.
  • 호스트 보드 확장 — Arduino와 Raspberry Pi 등에 I2C로 연결해 자기 센서 채널을 늘립니다.

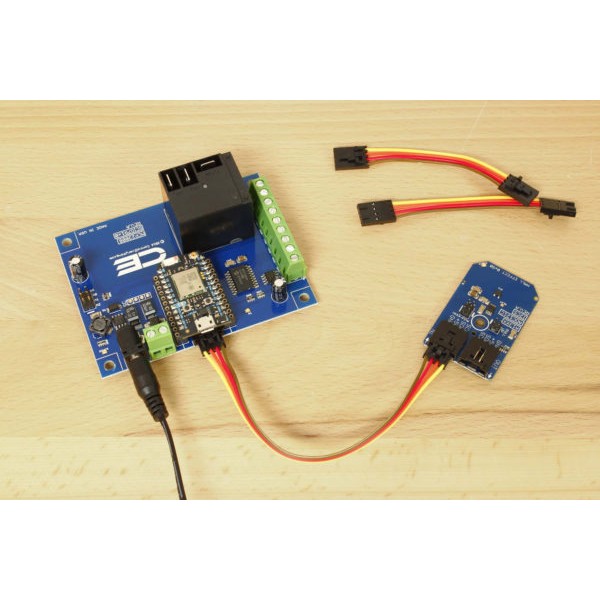

NCD PR3-11 - 릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습

선택 가이드

자기장 세기에 맞는
감도 선택

이럴 때 (자기장·용도)권장 모델선택 이유
약한 자기장을 민감하게 읽을 때PR3-13 (A1389)감도 9 mV/G로 9종 중 가장 높아 작은 자기 변화에도 출력이 크게 움직입니다.
강한 자기장을 읽을 때PR3-15 (A1304ELHLX-05-T)감도 0.5 mV/G로 가장 낮아 센서 출력이 빨리 한계에 닿지 않습니다.
표준 감도 2.5 mV/G가 필요할 때PR3-10 · PR3-9 · PR3-12세 모델은 감도가 같고 센서 부품번호만 A1301, A1326, A1388로 다릅니다.
중간 감도를 단계별로 비교할 때PR3-8 · PR3-14 · PR3-73.125, 4, 5 mV/G 순으로 감도를 올려 가며 시험 범위를 맞춥니다.
회전 각도를 읽을 때NCD 각도 센서 I2C 미니 모듈자기장 세기가 아니라 각도를 직접 읽는 센서이므로 회전축 측정에 맞습니다.

구성·옵션

기본 구성과
호스트 어댑터

  • 홀 센서 미니 모듈 — 감도 9종(PR3-7 ~ PR3-15) 중 선택합니다.
  • I2C 케이블 — 모듈마다 기본 포함됩니다.
  • 호스트 쉴드·어댑터 — Arduino, Raspberry Pi, Particle 등 호스트 보드에 맞춰 별도 구성합니다.

제품 상세 이미지

NCD PR3-11 상세 이미지 1
NCD PR3-11 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

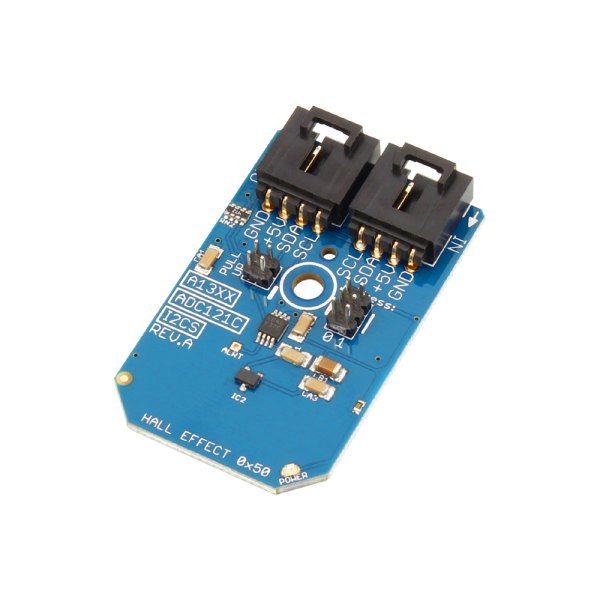

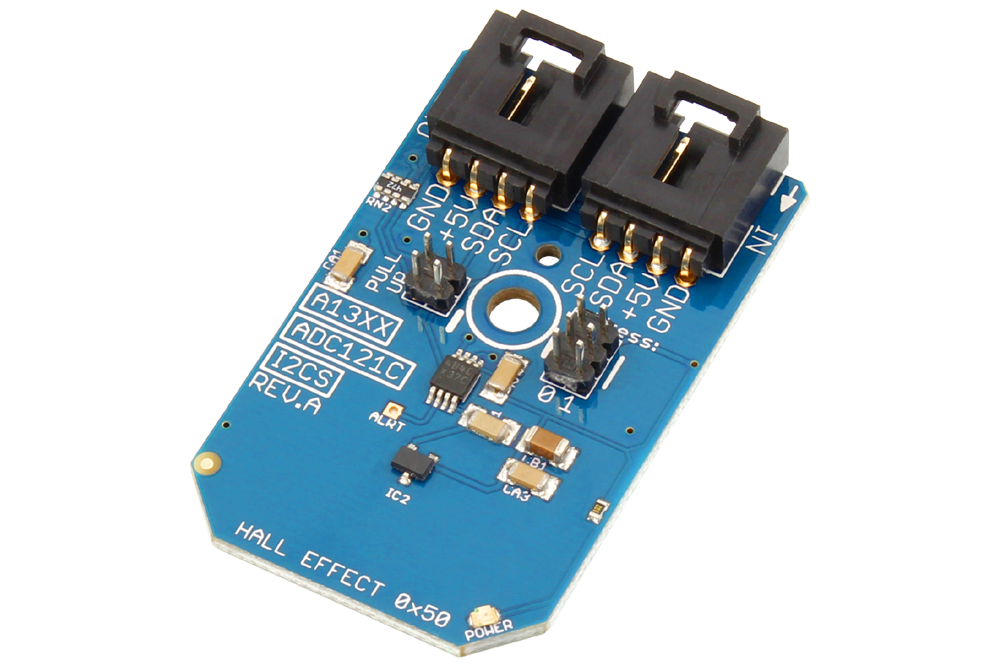

NCD PR3-11 - 커넥터가 위쪽에 있는 홀 센서 미니 모듈
