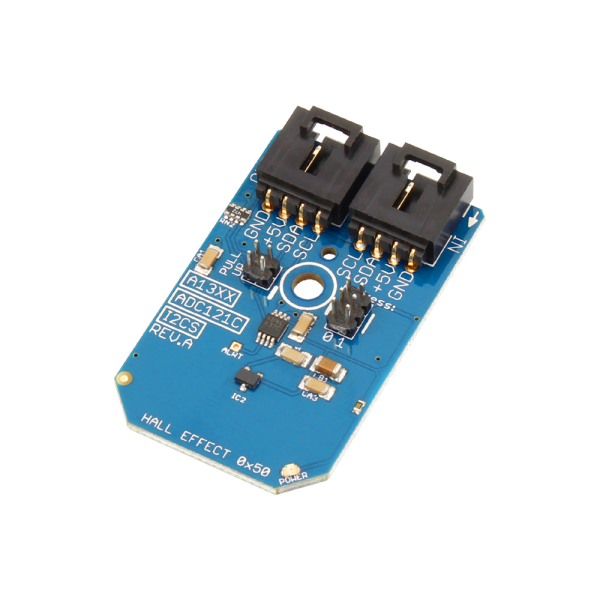

NCD PR3-10 ADC121C 12 비트 분해능 I²C 미니 모듈이있는 A1301 홀 효과 센서 2.5mv / G

MODEL
PR3-10
브랜드
NCD

자석 접근 거리를⁣ 12비트 값으로 읽기

NCD PR3-10 홀 효과 센서 I2C 미니 모듈⁣ 품번 : PR3-10⁣ 센서 소자 : A1301⁣ 감도 : 2.5 mV/G

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3-10은 A1301 선형 홀 센서의 출력을 ADC121C 12비트 변환기로 읽어 I2C 디지털 값으로 내보내는 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)입니다. 감도는 2.5 mV/G이며, 자석이 다가오는 정도를 켜짐·꺼짐이 아닌 연속값으로 기록합니다. (주)테솔이 국내에 공식 공급합니다.

PR3-10은 2.5 mV/G 등급 세 모델 가운데 A1301 소자를 실장한 모델입니다. 호스트 보드의 I2C 포트 하나에 최대 8대까지 연결할 수 있고, 4핀 플러그라 납땜 없이 배선합니다.

2.5 mV/G

감도

12비트

ADC121C 분해능

최대 8대

한 I2C 포트당

-40~150 °C

센서 안정 범위

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

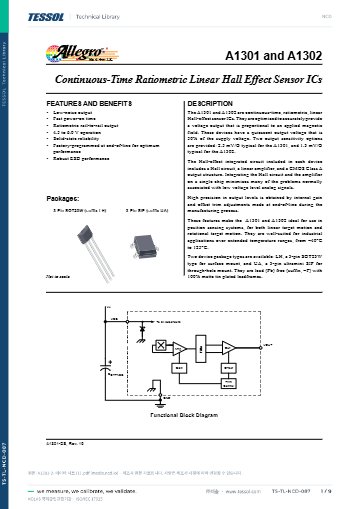

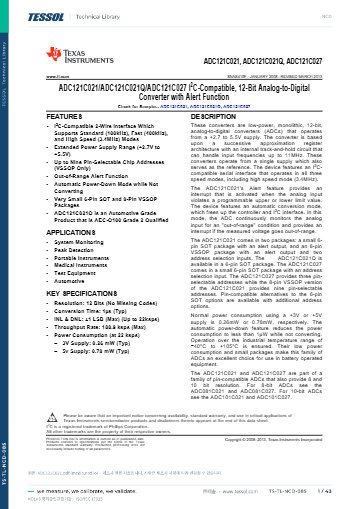

데이터시트와 도면

소프트웨어와 코드

12비트

ADC121C 변환 분해능

0.5 ~ 9 mV/G

모델 9종의 감도 범위

최대 8대

I2C 포트당 연결 수

0x50

I2C 시작 주소

출력 특성

PR3-10 A1301의⁣ 2.5 mV/G 출력 특성

A1301은 자기장에 비례하는 선형 전압을 출력하는 소자입니다. 감도 2.5 mV/G는 자기장이 1 G 변할 때 출력 전압이 2.5 mV 움직인다는 뜻이며, 이 값을 알면 읽은 12비트 숫자를 자기장 세기로 환산하는 식을 직접 세울 수 있습니다.

PR3-10과 같은 2.5 mV/G 등급에는 PR3-9(A1326)와 PR3-12(A1388)가 있습니다. 소자 사양서가 A1301로 정해진 시험이라면 PR3-10을 고르면 됩니다.

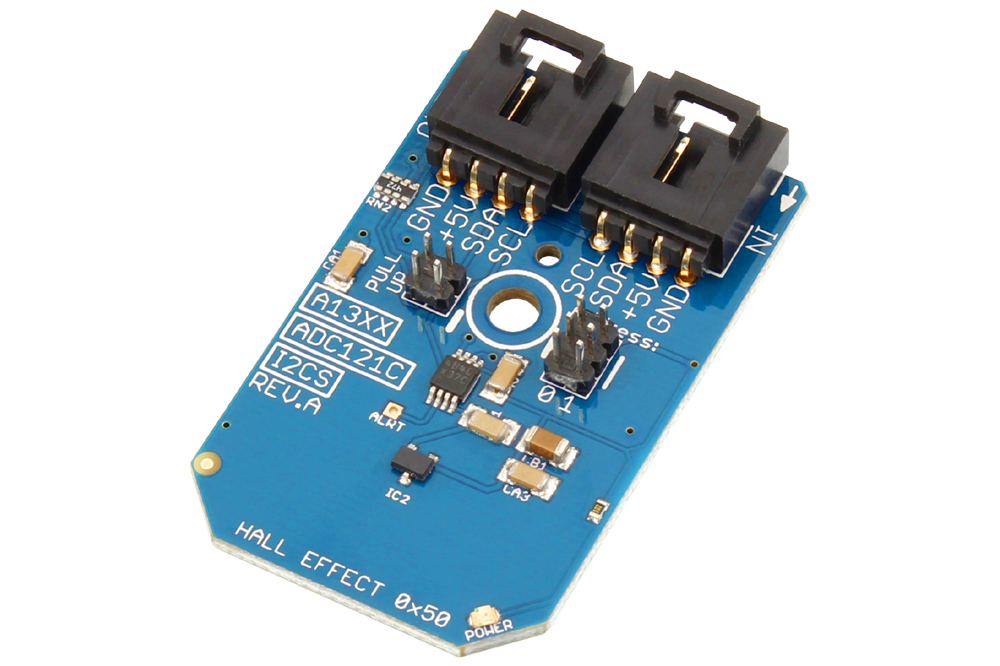

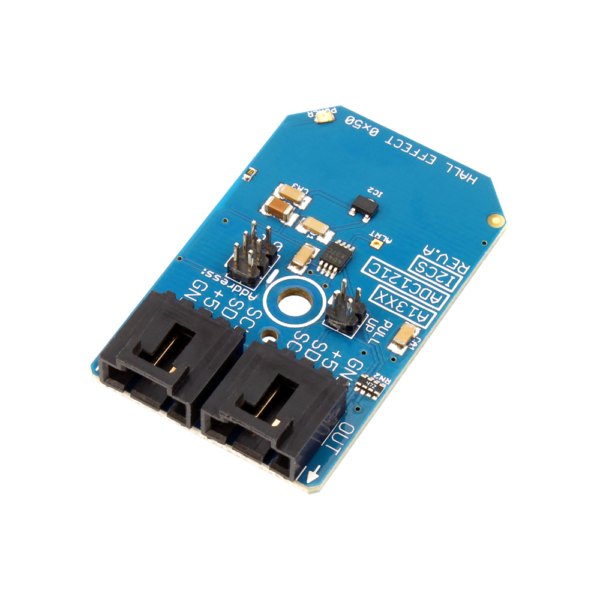

NCD PR3-10 - I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈
I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈

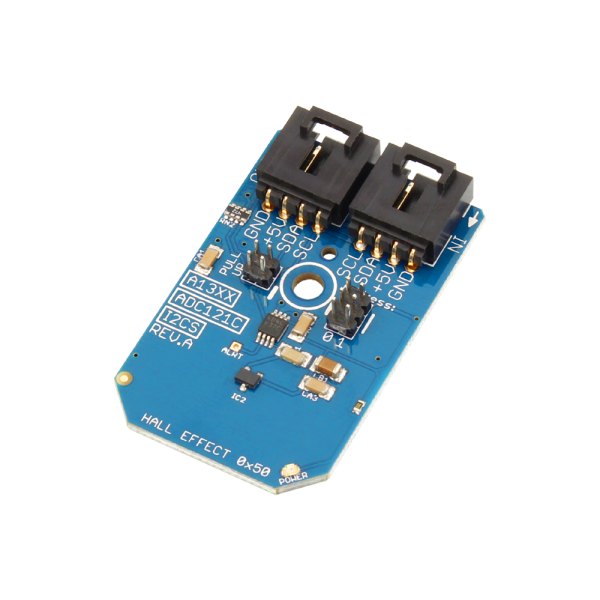

NCD PR3-10 - 커넥터가 위쪽에 있는 홀 센서 미니 모듈
커넥터가 위쪽에 있는 홀 센서 미니 모듈

PR3-10 배선

PR3-10 주소 점퍼와⁣ 풀업 설정

PR3-10의 ADC121C는 부동(floating) 주소 점퍼 2개로 모듈 주소를 나누며 시작 주소는 0x50입니다.

  • 풀업: 호스트의 자체 I2C 포트에 직접 배선할 때만 온보드 4.7K 점퍼로 풀업을 선택하고, 버스에서 풀업이 겹치지 않는지 모듈별로 점검합니다.
  • 전원: 5VDC로 동작하며 I2C 버스 커넥터에서 전원을 받습니다.
  • 연결: 4핀 플러그로 데이지 체인을 이어 가며 I2C 케이블이 포함됩니다.

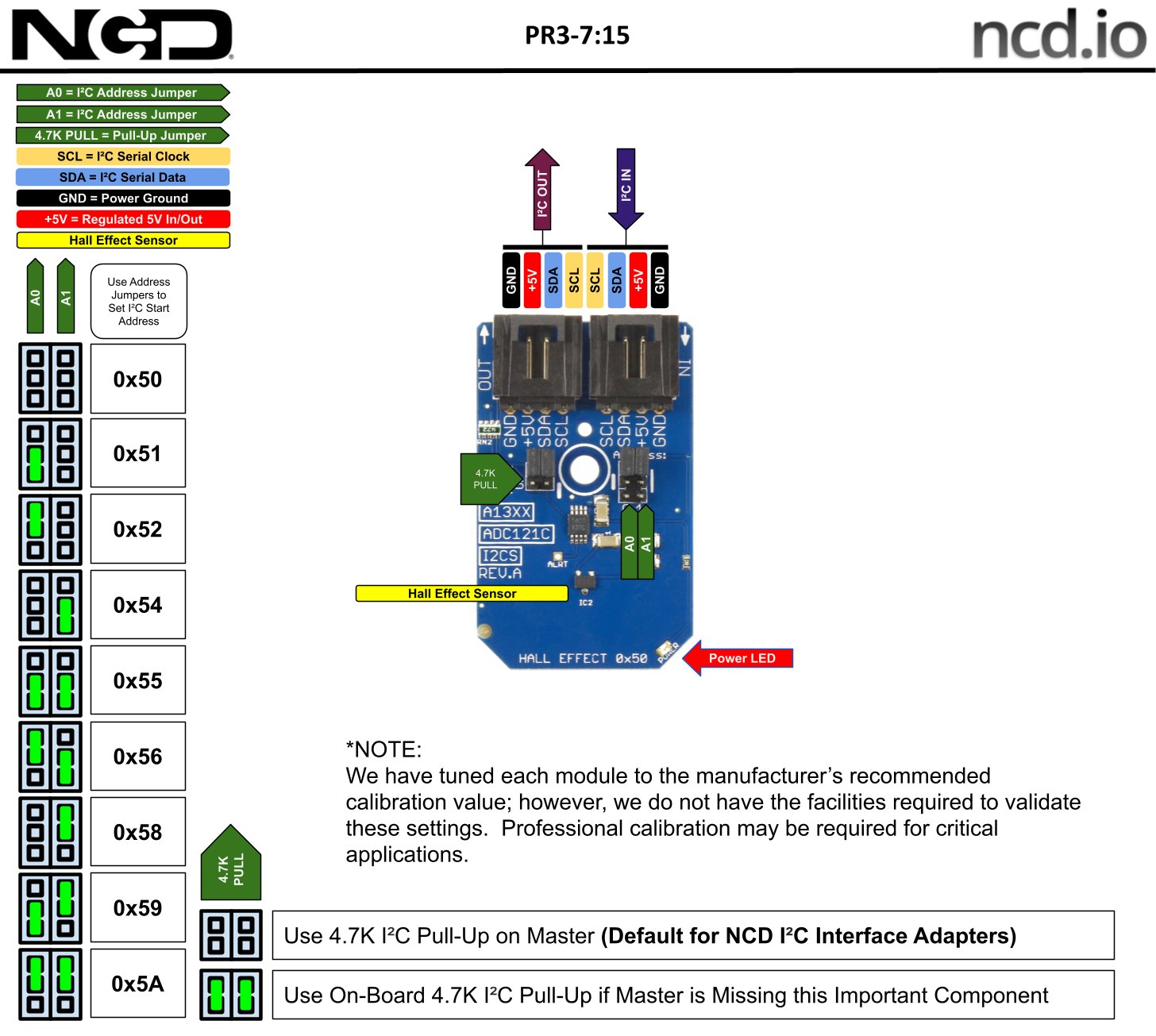

NCD PR3-10 - 홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도
홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도

사양

PR3-10 사양

항목사양
품번PR3-10
센서 소자A1301
감도2.5 mV/G
변환기ADC121C, 12비트
I2C 시작 주소0x50
한 포트 최대 연결8대, 부동 주소 점퍼 2개
센서 안정 온도-40~150 °C
작동 전압5VDC, I2C 버스 커넥터
연결·구성품4핀 플러그, 납땜 불필요, I2C 케이블 포함

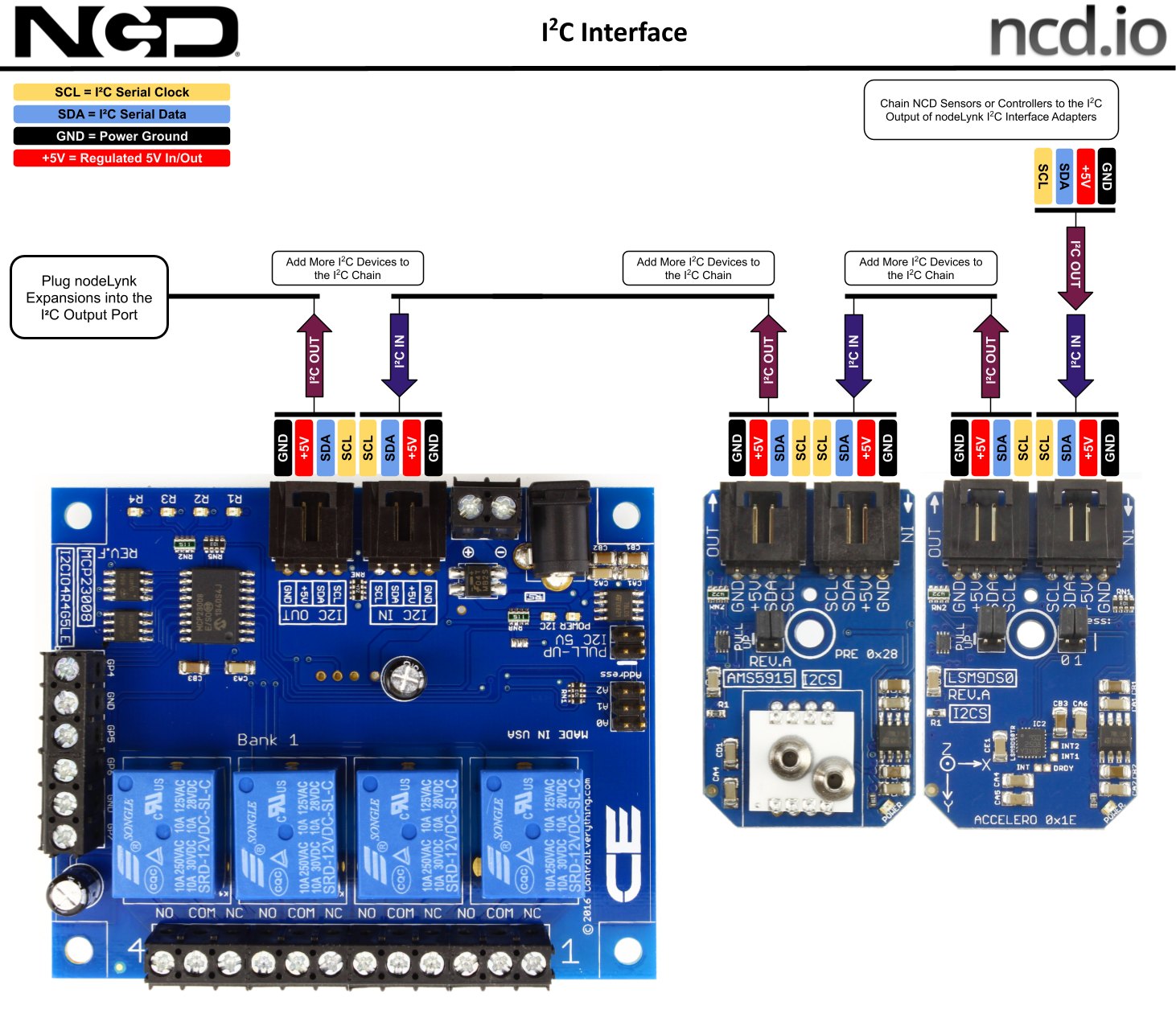

NCD PR3-10 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

활용 분야

PR3-10으로⁣ 시험할 수 있는 항목

  • 자기장 세기 측정 — 감도 2.5 mV/G 센서로 자기장을 전압으로 읽어 12비트 값으로 기록합니다.
  • 자석 위치·접근 감지 — 접근 거리에 따른 값 변화를 연속으로 읽어 위치 판정의 기준으로 삼습니다.
  • 호스트 보드 확장 — Arduino, Raspberry Pi 등에 I2C로 연결해 자기 센서 채널을 늘립니다.

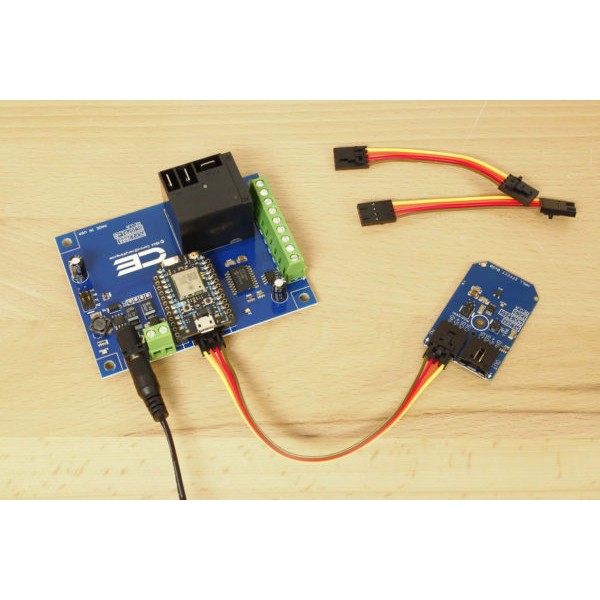

NCD PR3-10 - 릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습

제품 상세 이미지

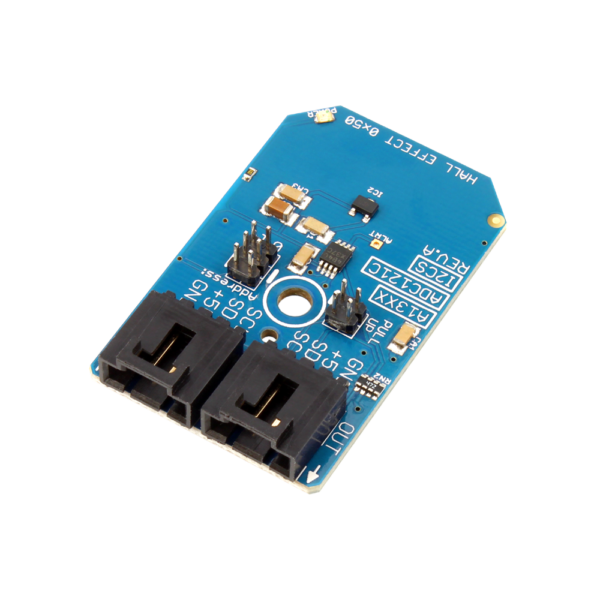

NCD PR3-10 상세 이미지 1
NCD PR3-10 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3-10과⁣ 같은 계열 모델

  • PR3-11 — 감도 1.3 mV/G, 센서 소자 A1302
  • PR3-15 — 감도 0.5 mV/G, 센서 소자 A1304ELHLX-05-T
  • PR3-14 — 감도 4 mV/G, 센서 소자 A1304ELHLX-T
  • PR3-7 — 감도 5 mV/G, 센서 소자 A1324
  • PR3-8 — 감도 3.125 mV/G, 센서 소자 A1325
  • PR3-9 — 감도 2.5 mV/G, 센서 소자 A1326
  • PR3-12 — 감도 2.5 mV/G, 센서 소자 A1388
  • PR3-13 — 감도 9 mV/G, 센서 소자 A1389
