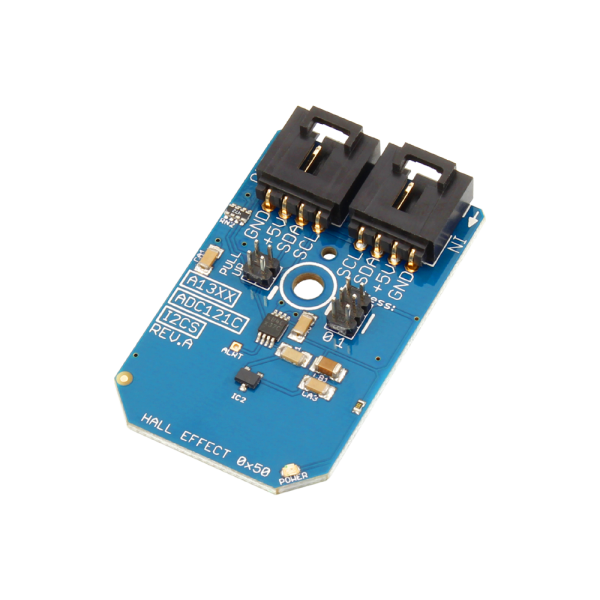

NCD PR3-8 ADC121C 12 비트 분해능 I2C 미니 모듈이있는 A1325 홀 효과 센서 3.125 mv / G

MODEL
PR3-8
브랜드
NCD

3.125 mV/G 중간 감도⁣ 자기장 센서 모듈

NCD PR3-8 홀 효과 센서 I2C 미니 모듈⁣ 품번 : PR3-8⁣ 센서 소자 : A1325⁣ 감도 : 3.125 mV/G

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3-8은 3.125 mV/G의 A1325 홀 센서에 ADC121C 12비트 변환기를 결합한 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)입니다. 2.5 mV/G보다 조금 높고 4 mV/G보다 낮아, 감도를 단계별로 올려 가며 시험 범위를 맞출 때 쓰이는 중간 단계입니다. (주)테솔이 국내에 공식 공급합니다.

출력은 자기장에 비례하는 선형 전압이고, I2C로 12비트 값을 받습니다. 한 포트에 최대 8대까지 연결합니다.

3.125 mV/G

감도

A1325

센서 소자

12비트

ADC121C 분해능

최대 8대

한 포트당

제품 자료

연결 도면과⁣ 샘플 코드

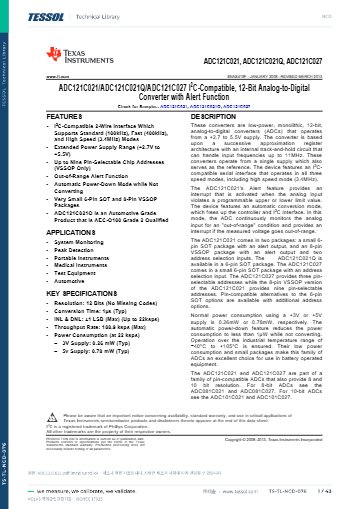

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

ADC121C 변환 분해능

0.5 ~ 9 mV/G

모델 9종의 감도 범위

최대 8대

I2C 포트당 연결 수

0x50

I2C 시작 주소

감도 선택

PR3-8 3.125 mV/G를⁣ 고르는 경우

2.5 mV/G 모델로는 변화가 작게 읽히고 4 mV/G 모델로는 값이 한계에 가까워질 때, 그 사이의 3.125 mV/G인 PR3-8이 후보가 됩니다.

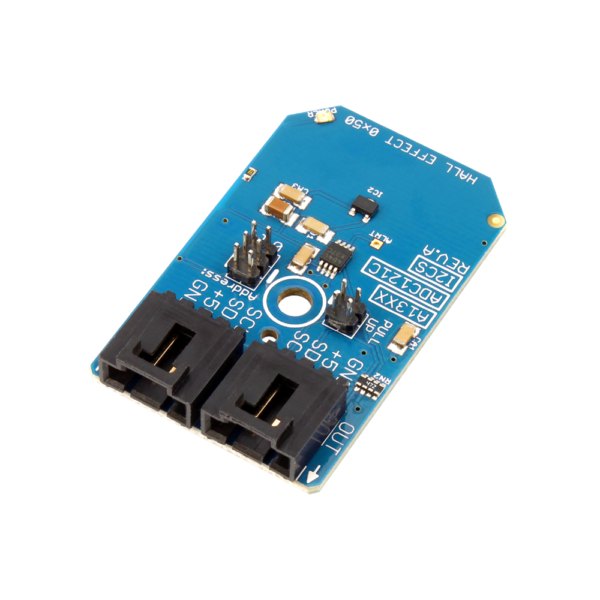

NCD PR3-8 - I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈
I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈

버스 설정

PR3-8 배선⁣ 체크 항목

PR3-8도 ADC121C의 부동 주소 점퍼 2개로 주소를 정합니다. 시작 주소는 0x50입니다.

  • 풀업: 자체 I2C 포트에 직접 배선할 때에만 온보드 4.7K 점퍼를 선택합니다.
  • 전원: 5VDC, I2C 버스 커넥터에서 공급합니다.
  • 연결: 4핀 플러그 방식이라 납땜 없이 동봉된 I2C 케이블로 잇습니다.

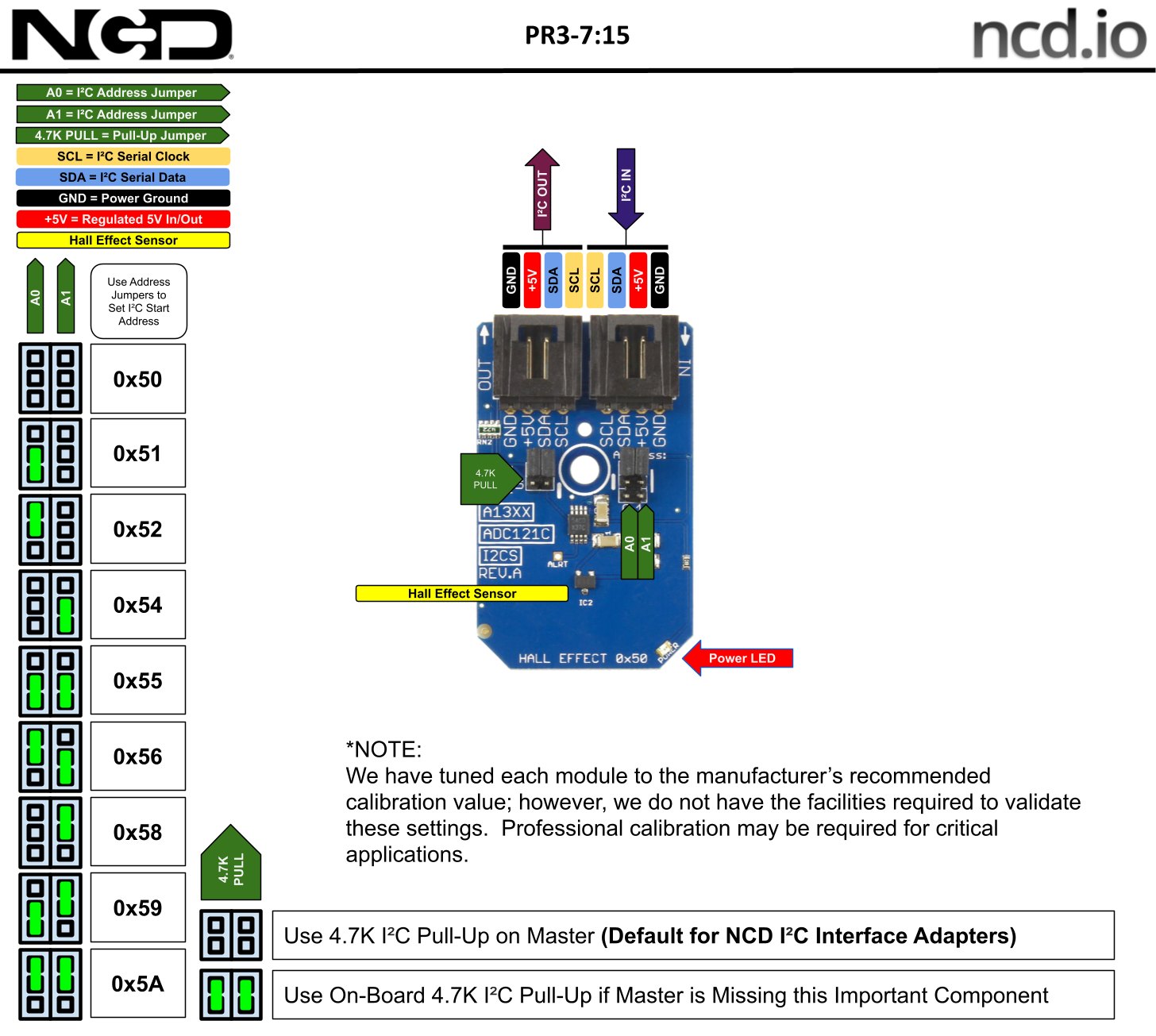

NCD PR3-8 - 홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도
홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도

사양

PR3-8 사양 정리

항목사양
품번PR3-8
센서 소자A1325
감도3.125 mV/G
변환기ADC121C, 12비트
I2C 시작 주소0x50
한 포트 최대 연결8대, 부동 주소 점퍼 2개
센서 안정 온도-40~150 °C
작동 전압5VDC, I2C 버스 커넥터
연결·구성품4핀 플러그, 납땜 불필요, I2C 케이블 포함

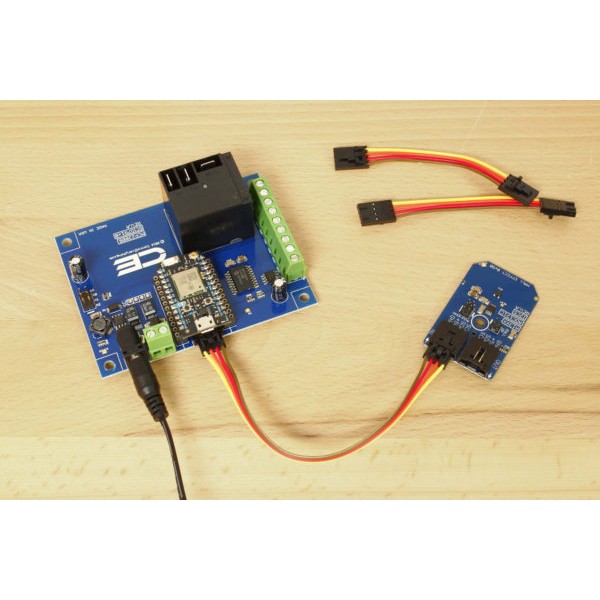

NCD PR3-8 - 릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습

활용 분야

PR3-8 적용 업무

  • 중간 범위 자기장 측정 — 3.125 mV/G로 읽은 전압을 12비트 값으로 기록합니다.
  • 자석 위치 추적 — 접근 정도를 연속값으로 읽습니다.
  • 감도 단계 시험 — 인접 감도의 PR3-9와 PR3-14 사이에서 시험 범위를 조정합니다.

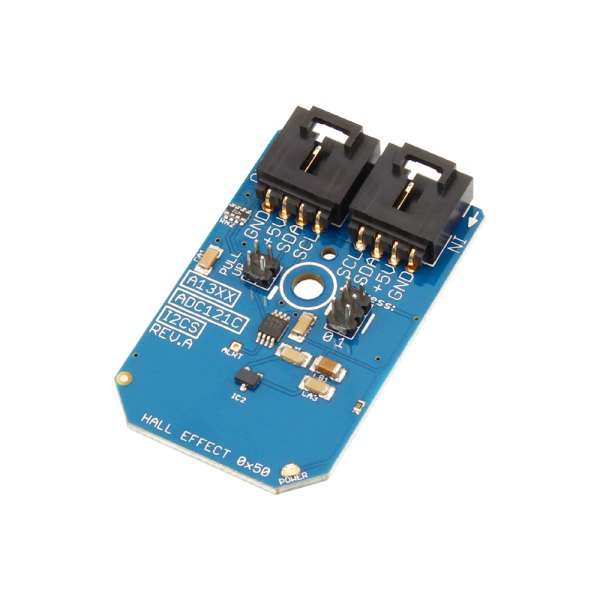

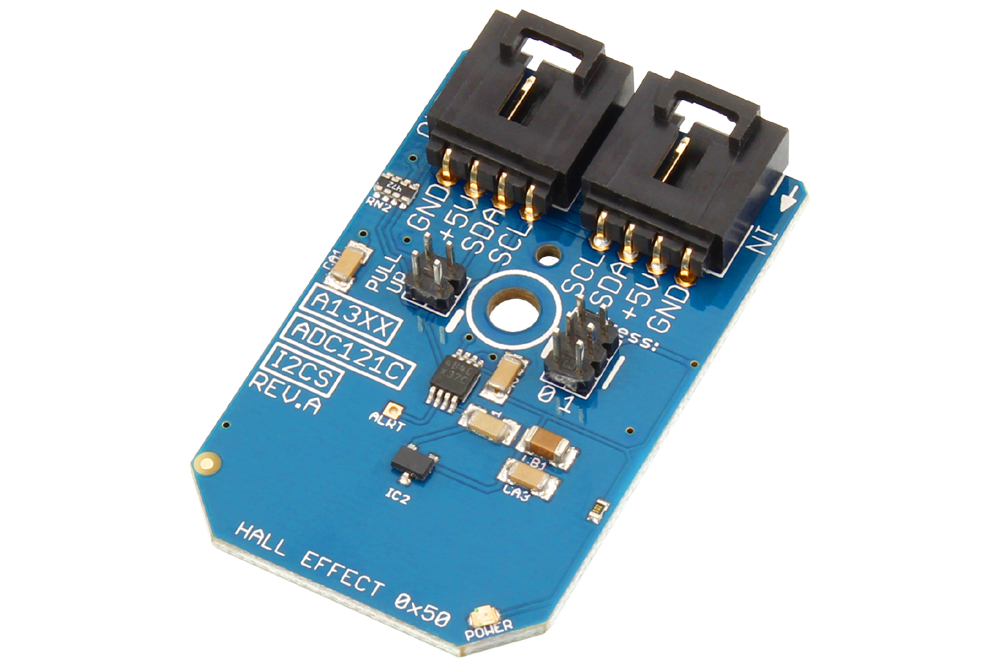

NCD PR3-8 - 커넥터가 위쪽에 있는 홀 센서 미니 모듈
커넥터가 위쪽에 있는 홀 센서 미니 모듈

제품 상세 이미지

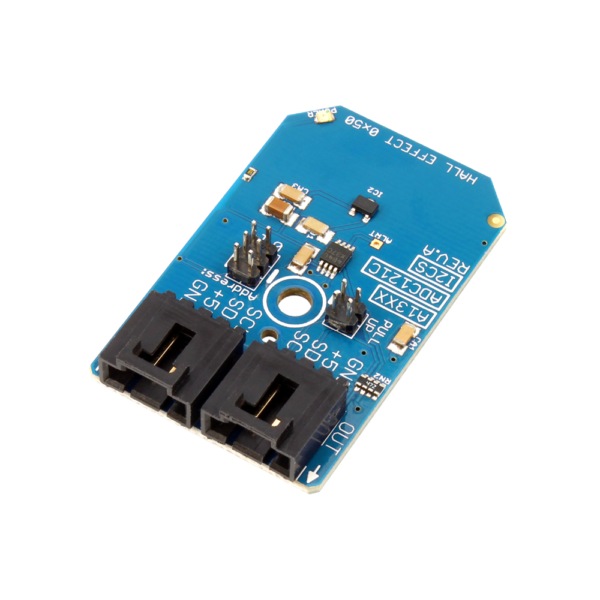

NCD PR3-8 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3-8과⁣ 같은 계열 모델

  • PR3-10 — 감도 2.5 mV/G, 센서 소자 A1301
  • PR3-11 — 감도 1.3 mV/G, 센서 소자 A1302
  • PR3-15 — 감도 0.5 mV/G, 센서 소자 A1304ELHLX-05-T
  • PR3-14 — 감도 4 mV/G, 센서 소자 A1304ELHLX-T
  • PR3-7 — 감도 5 mV/G, 센서 소자 A1324
  • PR3-9 — 감도 2.5 mV/G, 센서 소자 A1326
  • PR3-12 — 감도 2.5 mV/G, 센서 소자 A1388
  • PR3-13 — 감도 9 mV/G, 센서 소자 A1389
