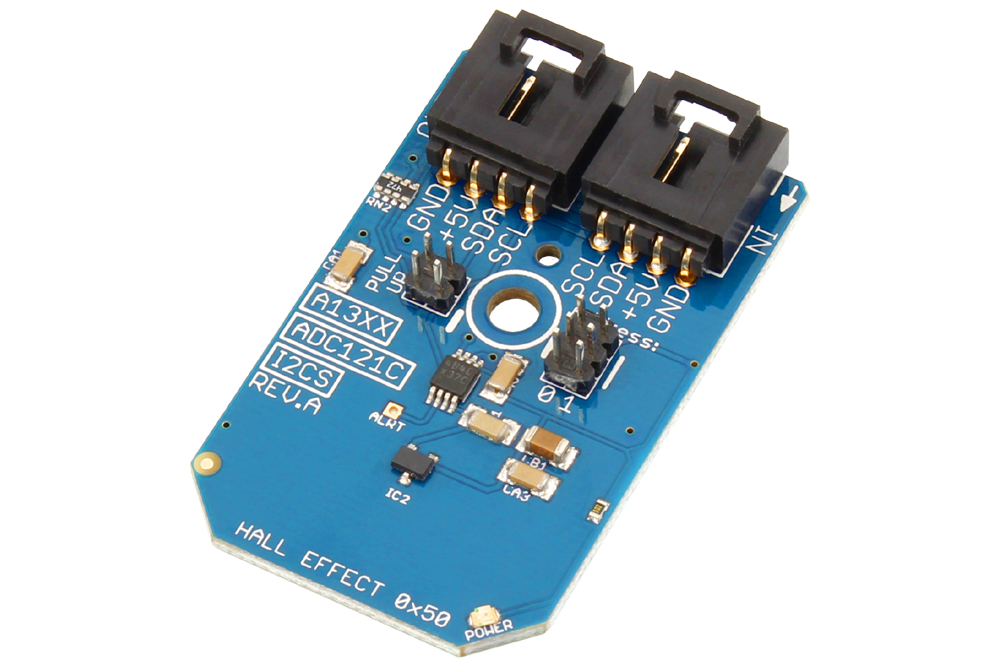

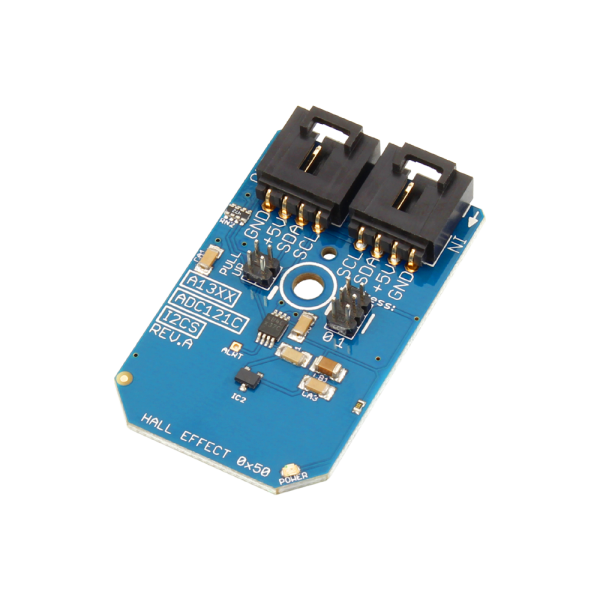

NCD PR3-7 A1324 홀 효과 센서 ADC121C 12 비트 분해능 I²C 미니 모듈이있는 5mv / G

MODEL
PR3-7
브랜드
NCD

5 mV/G 고감도로⁣ 자석 변화를 읽다

NCD PR3-7 홀 효과 센서 I2C 미니 모듈⁣ 품번 : PR3-7⁣ 센서 소자 : A1324⁣ 감도 : 5 mV/G

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3-7은 A1324 홀 센서(5 mV/G)와 ADC121C 12비트 변환기를 결합한 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)입니다. 감도 5 mV/G는 아홉 모델 중 두 번째로 높아, 자기장이 조금만 변해도 출력이 뚜렷하게 움직입니다. (주)테솔이 국내에 공식 공급합니다.

자석의 접근 정도를 선형 전압으로 받아 I2C 디지털 값으로 읽습니다. 4핀 플러그로 납땜 없이 이어 호스트 보드에 연결합니다.

5 mV/G

감도

A1324

센서 소자

12비트

ADC121C 분해능

0x50

I2C 시작 주소

제품 자료

연결 도면과⁣ 샘플 코드

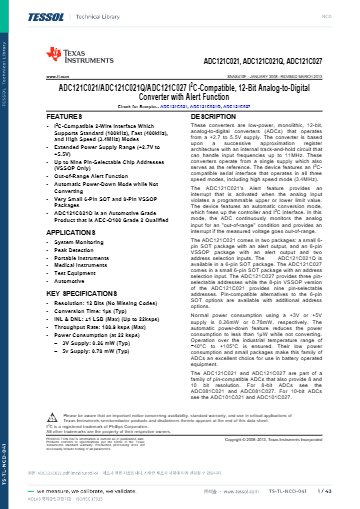

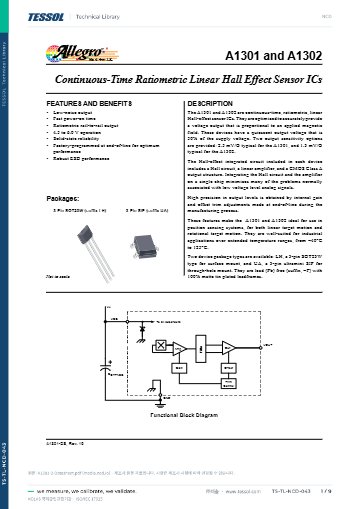

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

12비트

ADC121C 변환 분해능

0.5 ~ 9 mV/G

모델 9종의 감도 범위

최대 8대

I2C 포트당 연결 수

0x50

I2C 시작 주소

고감도 구간

PR3-7 A1324의⁣ 5 mV/G 출력

5 mV/G는 자기장 1 G 변화에 출력 5 mV가 따르는 감도입니다. 자석이 멀거나 자력이 약한 구성에서 PR3-7은 작은 변화도 큰 출력 변화로 보여 줍니다.

대신 강한 자석을 가까이 두면 출력이 한계에 먼저 닿습니다. 설치 거리가 가까운 구성은 PR3-8이나 PR3-14 같은 낮은 감도와 시험 결과를 비교해 선택하세요.

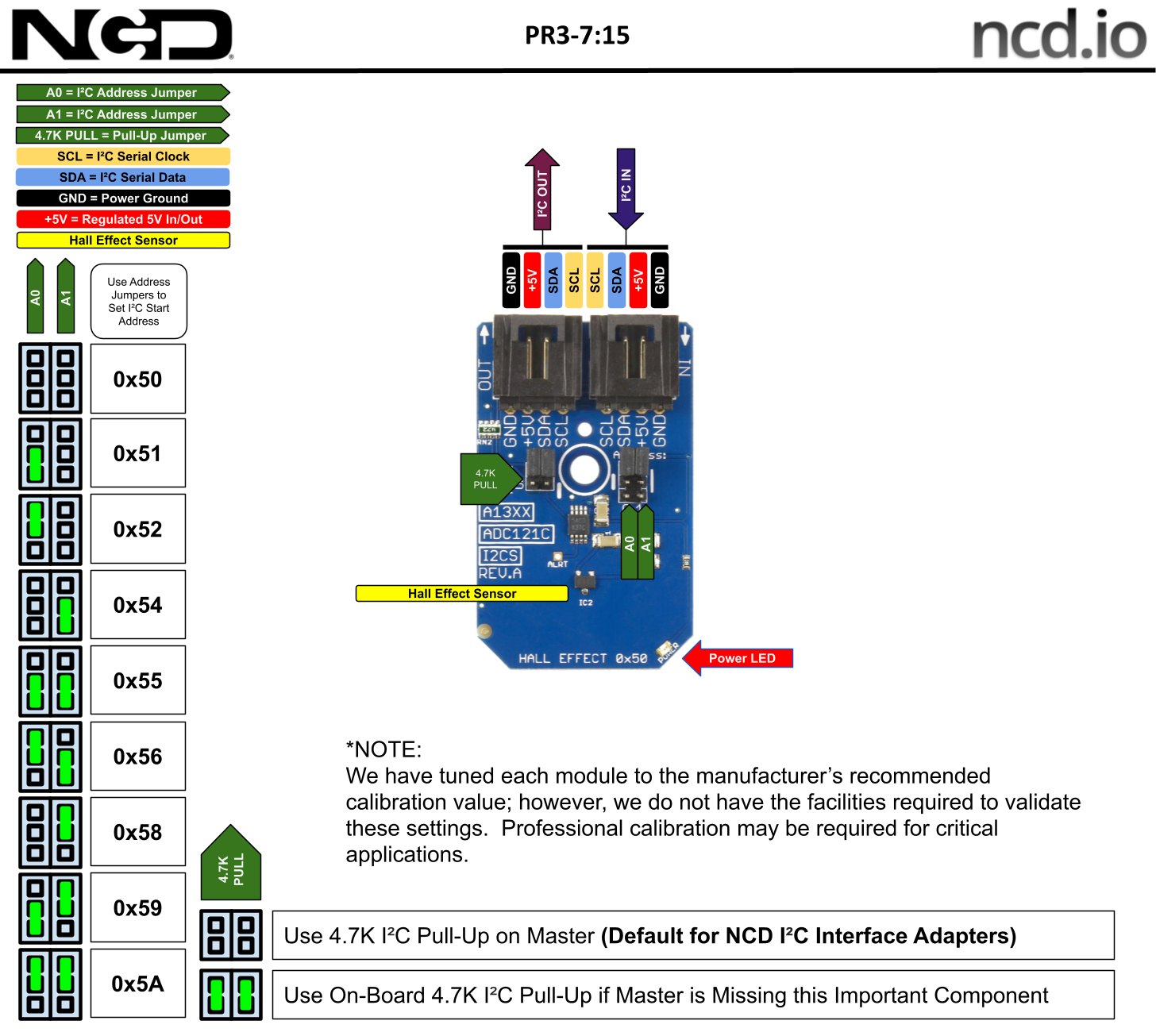

NCD PR3-7 - 홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도
홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도

사양

PR3-7 규격

항목사양
품번PR3-7
센서 소자A1324
감도5 mV/G
변환기ADC121C, 12비트
I2C 시작 주소0x50
한 포트 최대 연결8대, 부동 주소 점퍼 2개
센서 안정 온도-40~150 °C
작동 전압5VDC, I2C 버스 커넥터
연결·구성품4핀 플러그, 납땜 불필요, I2C 케이블 포함

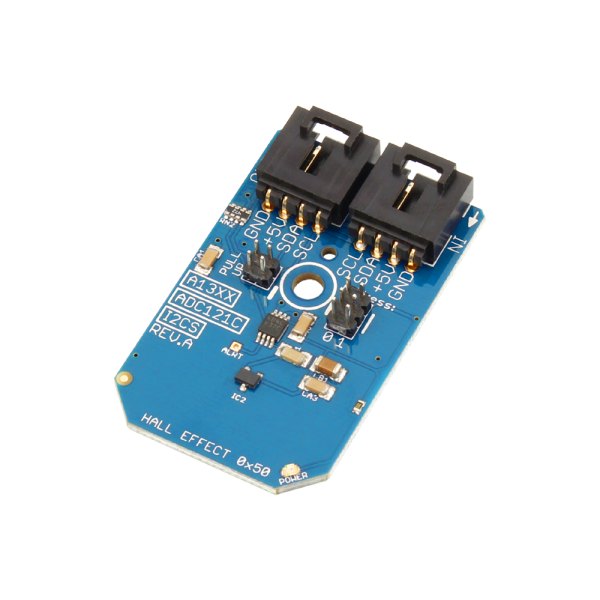

NCD PR3-7 - 커넥터가 위쪽에 있는 홀 센서 미니 모듈
커넥터가 위쪽에 있는 홀 센서 미니 모듈

주소 설정

PR3-7 여러 대 배치⁣ 주소 점퍼 구성

PR3-7을 같은 버스에 여러 대 둘 때 ADC121C의 부동 주소 점퍼 2개로 주소를 구분하며, 시작 주소는 0x50, 한 포트 최대 연결 수는 8대입니다.

  • 풀업 저항: 호스트 보드의 I2C 포트에 직접 배선할 때 온보드 4.7K 점퍼로 선택합니다.
  • 전원: I2C 버스 커넥터에서 5VDC를 받습니다.
  • 구성품: I2C 케이블이 기본으로 들어 있습니다.

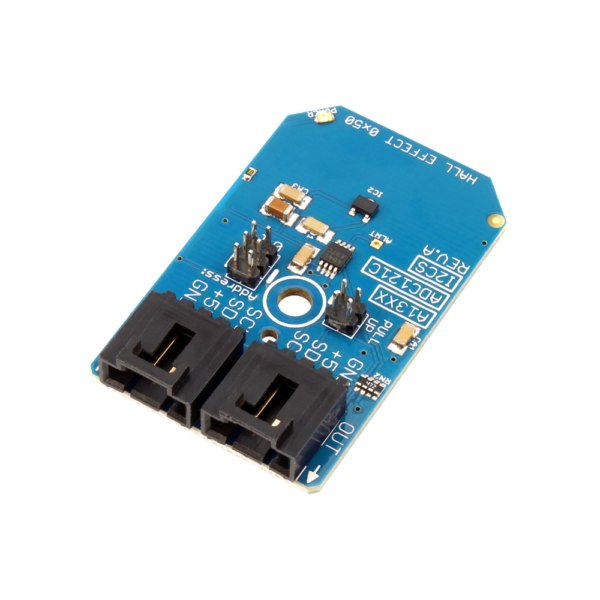

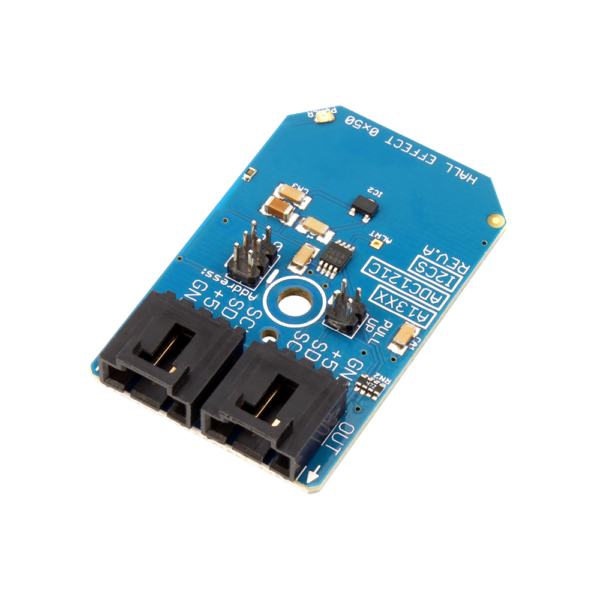

NCD PR3-7 - I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈
I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈

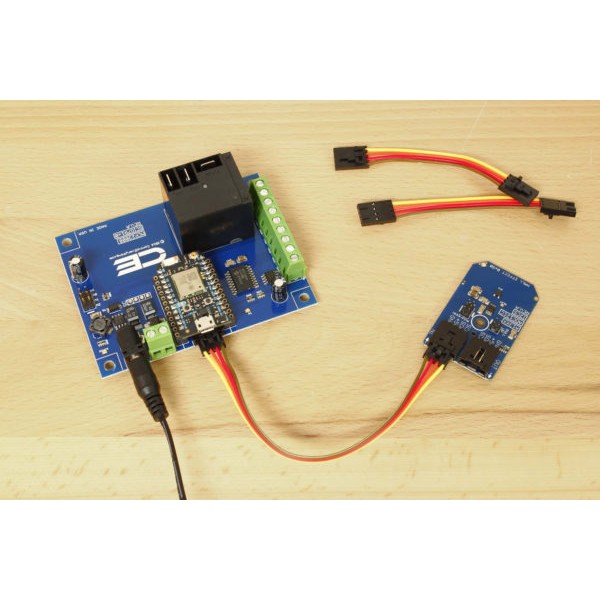

NCD PR3-7 - 릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습

활용 분야

PR3-7이 쓰이는⁣ 측정 장면

  • 미세한 자기 변화 측정 — 5 mV/G의 높은 감도로 작은 변화를 12비트 값에 남깁니다.
  • 자석 위치 판정 — 먼 거리에서도 접근에 따른 출력 변화를 읽습니다.
  • 시제품 평가 — 같은 보드 형식에서 센서 감도를 바꿔 가며 특성을 확인합니다.

제품 상세 이미지

NCD PR3-7 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3-7과⁣ 같은 계열 모델

  • PR3-10 — 감도 2.5 mV/G, 센서 소자 A1301
  • PR3-11 — 감도 1.3 mV/G, 센서 소자 A1302
  • PR3-15 — 감도 0.5 mV/G, 센서 소자 A1304ELHLX-05-T
  • PR3-14 — 감도 4 mV/G, 센서 소자 A1304ELHLX-T
  • PR3-8 — 감도 3.125 mV/G, 센서 소자 A1325
  • PR3-9 — 감도 2.5 mV/G, 센서 소자 A1326
  • PR3-12 — 감도 2.5 mV/G, 센서 소자 A1388
  • PR3-13 — 감도 9 mV/G, 센서 소자 A1389
