NCD PR3-15 A1304ELHLX-05-T 홀 효과 센서 0.5mv / G (ADC121C 12 비트 분해능 I²C 미니 모듈 포함)

MODEL
PR3-15
브랜드
NCD

강한 자석 근처까지⁣ 읽는 저감도 센서

NCD PR3-15 홀 효과 센서 I2C 미니 모듈⁣ 품번 : PR3-15⁣ 센서 소자 : A1304ELHLX-05-T⁣ 감도 : 0.5 mV/G

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3-15는 0.5 mV/G의 A1304ELHLX-05-T 홀 센서와 ADC121C 12비트 변환기를 한 보드에 담은 홀 효과 센서 I2C 미니 모듈(Hall Effect Sensor Module)입니다. 같은 계열 아홉 모델 중 감도가 가장 낮아 강한 자석 곁에서도 출력이 빨리 한계에 닿지 않습니다. (주)테솔이 국내에 공식 공급합니다.

출력은 자기장에 비례하는 선형 전압이며 I2C로 12비트 값을 읽습니다. 약한 자기장 지점에 둔 고감도 모듈과도 한 포트에 함께 연결할 수 있습니다.

0.5 mV/G

감도

A1304ELHLX-05-T

센서 소자

12비트

ADC121C 분해능

최대 8대

한 포트당

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

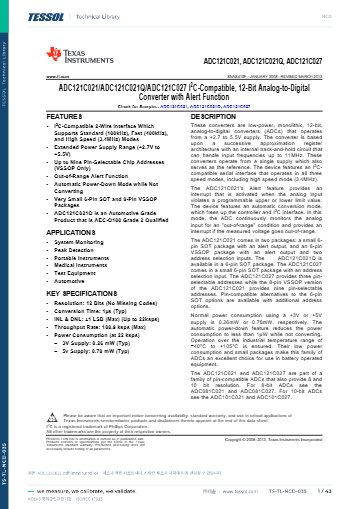

데이터시트와 도면

소프트웨어와 코드

12비트

ADC121C 변환 분해능

0.5 ~ 9 mV/G

모델 9종의 감도 범위

최대 8대

I2C 포트당 연결 수

0x50

I2C 시작 주소

낮은 감도

PR3-15 0.5 mV/G,⁣ 출력 한계에 덜 닿는 구성

0.5 mV/G는 자기장 1 G가 변할 때 출력이 0.5 mV 움직인다는 뜻입니다. 변화량이 작아 약한 자기장의 미세한 차이를 읽기에는 불리하지만, 강한 자기장에서 출력이 포화되기까지 여유가 큽니다.

같은 보드에서 감도만 바꿔 비교하려면 PR3-13(9 mV/G)과 짝으로 시험할 수 있습니다. 두 모듈은 주소 점퍼를 다르게 설정하면 한 포트에 함께 연결됩니다.

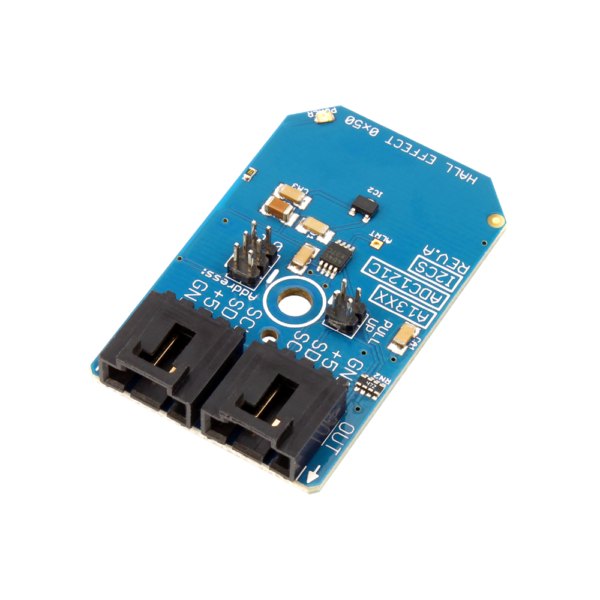

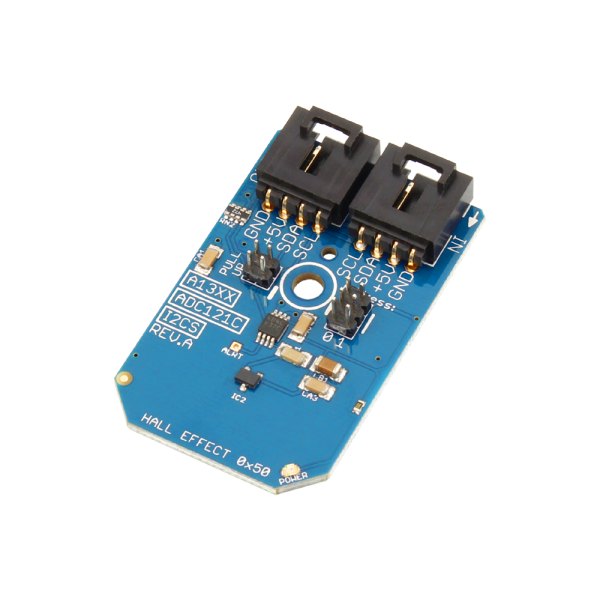

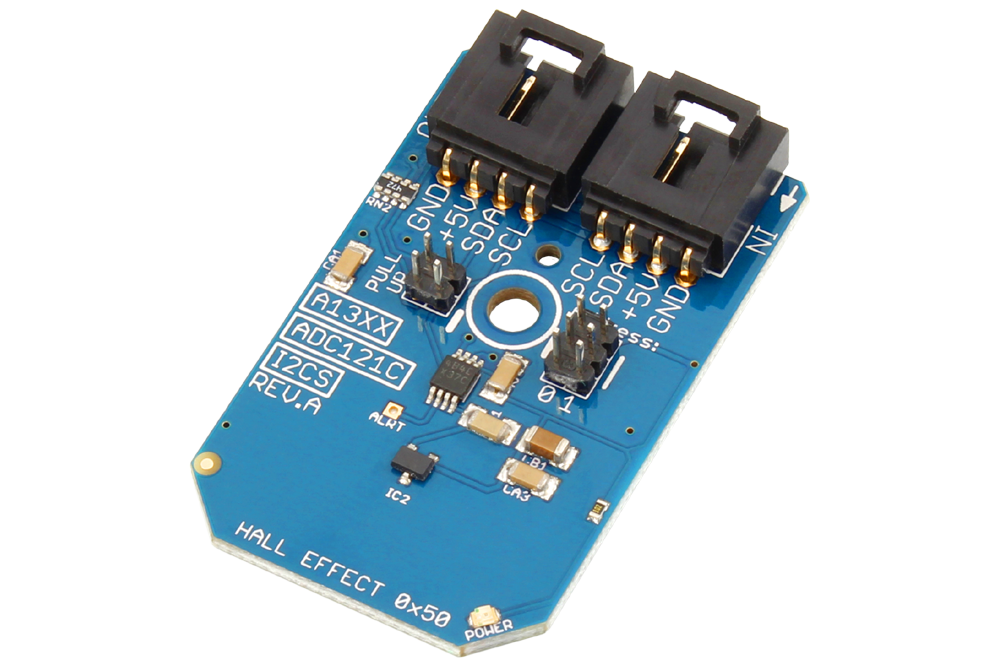

NCD PR3-15 - I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈
I2C 커넥터와 센서 소자가 보이는 홀 센서 모듈

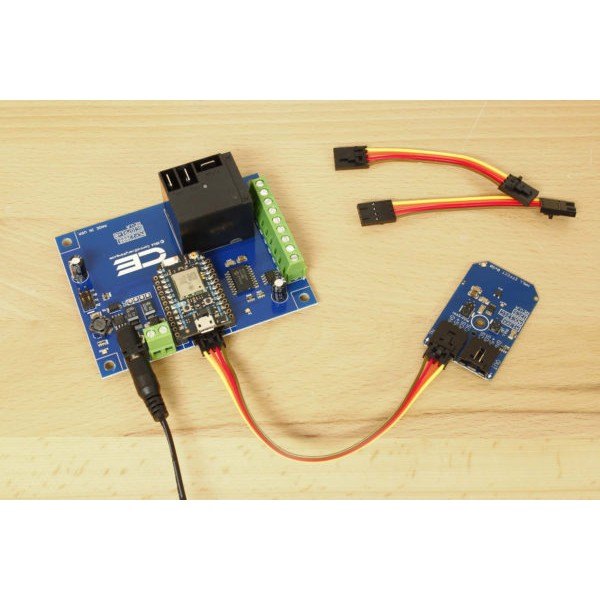

NCD PR3-15 - 릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 센서 모듈을 케이블로 연결한 모습

버스 구성

PR3-15와 다른 감도⁣ 모듈의 혼합 배선

감도가 다른 모듈도 주소만 다르면 같은 포트에 올릴 수 있습니다. ADC121C의 부동 주소 점퍼 2개를 사용하며 시작 주소는 0x50입니다.

  • 풀업: NCD 마스터 장치에는 풀업 저항이 있으므로, 자체 I2C 포트에 직접 배선할 때만 PR3-15의 온보드 4.7K 점퍼를 선택합니다.
  • 전원: 5VDC, I2C 버스 커넥터에서 공급받습니다.
  • 연결: 4핀 플러그 데이지 체인이며 I2C 케이블이 포함됩니다.

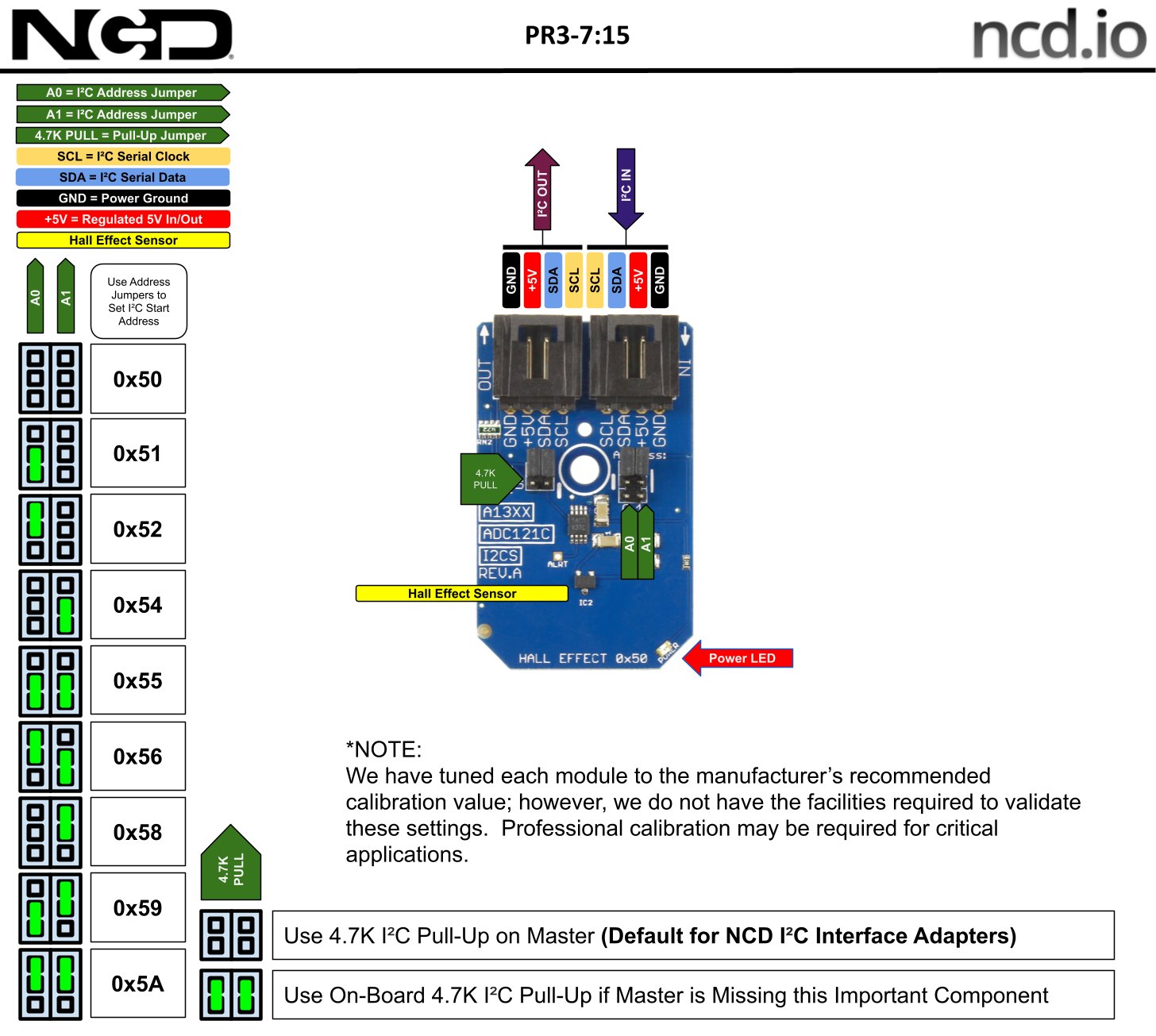

NCD PR3-15 - 홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도
홀 효과 센서 모듈의 단자와 I2C 주소 설정 구성도

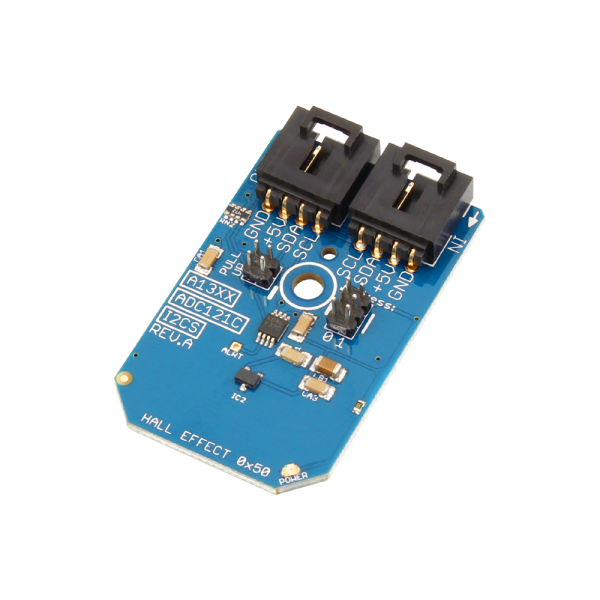

NCD PR3-15 - 커넥터가 위쪽에 있는 홀 센서 미니 모듈
커넥터가 위쪽에 있는 홀 센서 미니 모듈

사양

PR3-15 사양

항목사양
품번PR3-15
센서 소자A1304ELHLX-05-T
감도0.5 mV/G
변환기ADC121C, 12비트
I2C 시작 주소0x50
한 포트 최대 연결8대, 부동 주소 점퍼 2개
센서 안정 온도-40~150 °C
작동 전압5VDC, I2C 버스 커넥터
연결·구성품4핀 플러그, 납땜 불필요, I2C 케이블 포함

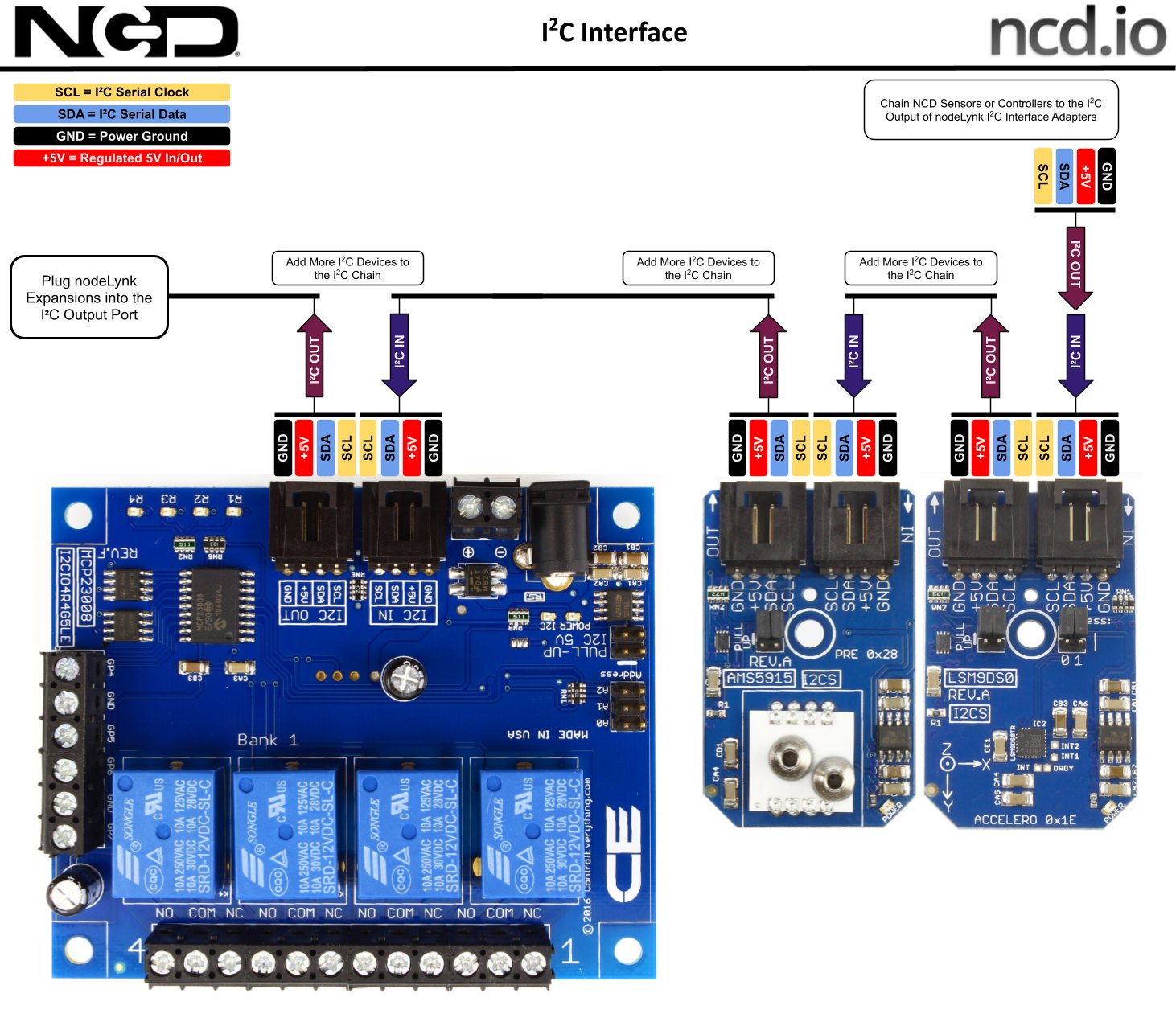

NCD PR3-15 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

활용 분야

PR3-15로⁣ 읽는 대상

  • 강한 자기장 기록 — 낮은 감도로 자석 가까운 지점의 자기장을 12비트 값으로 남깁니다.
  • 자석 위치 판정 — 접근 거리에 따른 값 변화를 연속으로 읽습니다.
  • 감도별 비교 시험 — 9 mV/G 등 다른 감도 모듈과 같은 버스에 두고 출력 차이를 확인합니다.

제품 상세 이미지

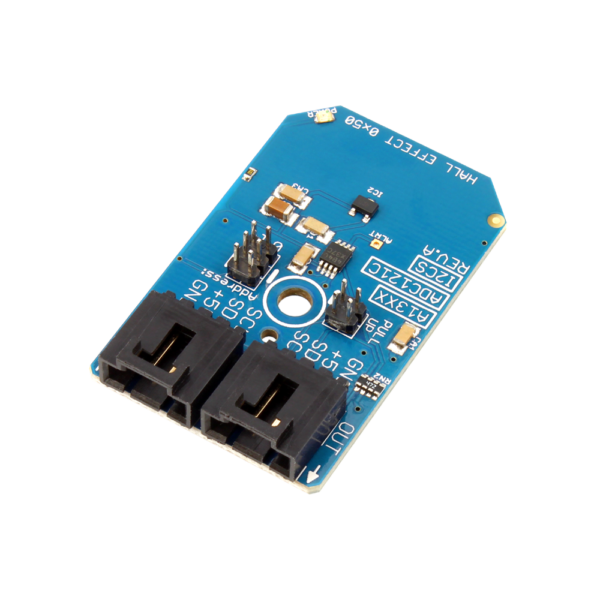

NCD PR3-15 상세 이미지 1
NCD PR3-15 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3-15와⁣ 같은 계열 모델

  • PR3-10 — 감도 2.5 mV/G, 센서 소자 A1301
  • PR3-11 — 감도 1.3 mV/G, 센서 소자 A1302
  • PR3-14 — 감도 4 mV/G, 센서 소자 A1304ELHLX-T
  • PR3-7 — 감도 5 mV/G, 센서 소자 A1324
  • PR3-8 — 감도 3.125 mV/G, 센서 소자 A1325
  • PR3-9 — 감도 2.5 mV/G, 센서 소자 A1326
  • PR3-12 — 감도 2.5 mV/G, 센서 소자 A1388
  • PR3-13 — 감도 9 mV/G, 센서 소자 A1389
