RS232 to RS485 컨버터 요약정보 및 구매

MODEL : EX9520

브랜드 EXPERT DAQ
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

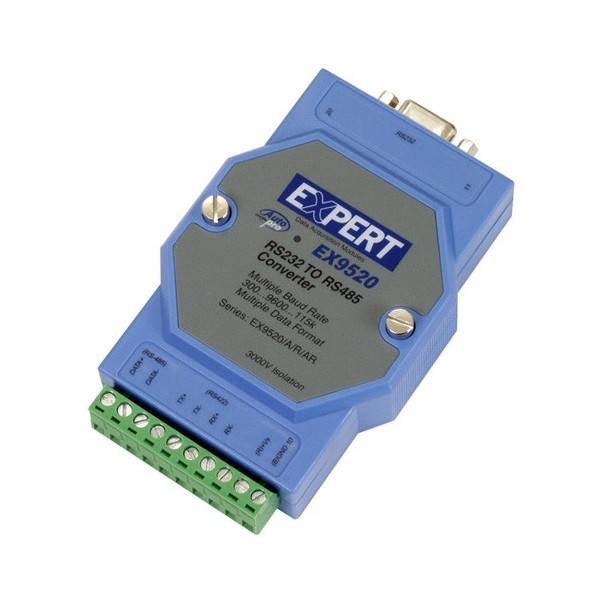

EX9520

RS232 to RS485 컨버터



EX9520 컨버터를 이용하면 RS232 통신 방식의 기기들을 RS485 네트워크에 쉽게 연결 할 수 있으며, RS485 네트워크에서 256개까지의 기기들을 제어 할 수 있습니다. EX9520의 최대 범위는 1,200m까지이며, 별도의 EX9510 리피터를 이용하면 추가 1,200m까지의 범위로 확장 할 수 있습니다.


EX9520 컨버터는 자동으로 흐름(flow) 제어 및 전송속도(baud rate) 스위칭이 가능합니다. EX9520 10V~30VDC 대신 9V~48VDC으로 전원 사용이 가능한 EX9520+ 옵션을 제공합니다.

이 컨버터는 넓은 온도 범위에서 동작이 되며, 또한 RS232 입력 단이 절연되어 있습니다.


RS485에서 RS232 브릿지 :

RS485을 경유하는 RS232 브릿지를 구축하기 위해 2개의 RS232 to RS485 컨버터를 사용할 수 있으며, 불가 몇 미터에서 최대 1,200m까지의 케이블 길이를 연장할 수 있습니다.

당신은 RS485 리피터를 이용하여 RS485 네트워크 범위를 확장할 수 있습니다.



사양:
전원 전력 역전으로부터 보호되는 비규제 +10 ~ +30VDC
> 케이스 캡티브 장착 하드웨어가 있는 ABS
액세서리(제공): 나일론 DIN-레일 장착 어댑터 SECC 패널 장착 브래킷
플러그 인 나사 단자 배선: AWG 1-#12 ~ #22(0.5 ~ 2.5mm) 와이어 수락

지원 보레이트(bps): 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K
절연 전압: 3000VDC
> RS-422/RS-485 커넥터플러그 인 나사 단자

전력소비량: 0.7W
작동온도 : 0~70(32~158)
보관온도 : -25~85(13~185)
> 습도 : 5~95% 비응결





RS485 네트워크 전체의 baud rate와 데이터 포맷을 해결하기 위해 RS232 "AutoPro" 기능을 RS485 컨버터에 제공합니다.
왜냐하면 시장에 나와 있는 거의 모든 RS232에서 RS485 컨버터는 DIP 스위치를 사용하여 baud rate & 데이터 형식을 선택하기 때문입니다그러나 "AutoPro"는 전체 RS485 네트워크에서 동일한 baud rate 및 데이터 형식으로 자동 구성됩니다.


시리얼 제품군



422

485

Isolate

Repeater

EX9520



ˇ

232



EX9520R



ˇ

485



EX9520A

ˇ

ˇ

232



EX9520AR

ˇ

ˇ

422/485



EX9510



ˇ

485

ˇ

EX9510A

ˇ

ˇ

422/485

ˇ


· 제품 사양

Specifications

DualWatchdog
Host Watchdog:yes
Module Watchdog:yes
RS-232
Ports:1
Speed:300 to 115200 bps • AutoPro: auto baud rate switching
Isolation:3000 V
Connector:DB9 female
RS-485
Ports:1
Speed:300 to 115200 bps • AutoPro: auto baud rate switching
RS-485:transient suppression on the data lines
Connector:screw terminal block
General specification
Power consumption:2.2 W
Operating Temperature:- 25 °C to + 75 °C
Storage Temperature:- 40 °C to + 80 °C
Indicator:LED

· 제품 구성

Included in delivery
Din rail mounting kit:1
Wall mounting kit:1
Manual:1

· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고
