다양한 신호발생을 위한 25MHz~250MHz의 주파수 대역선택이 필요하다!

AFG-4000 임의함수발생기 시리즈는 8인치크기의 터치스크린이 탑재될 GW INSTEK의 첫 임의함수발생기 시리즈입니다. 단일채널모델의 주파수대역은 25MHz, 2채널모델은 250MHz, 100MHz, 80MHz, 60MHz, 35MHz, 25MHz의 주파수 대역을 선택하는 것이 특징입니다. 모든 시리즈들은 1μHz의 높은 해상도와 정현파, 구형파, 삼각파, 펄스파, 노이즈파, 하모닉파 등과 같은 표준화된 파형을 내장하고 있습니다.

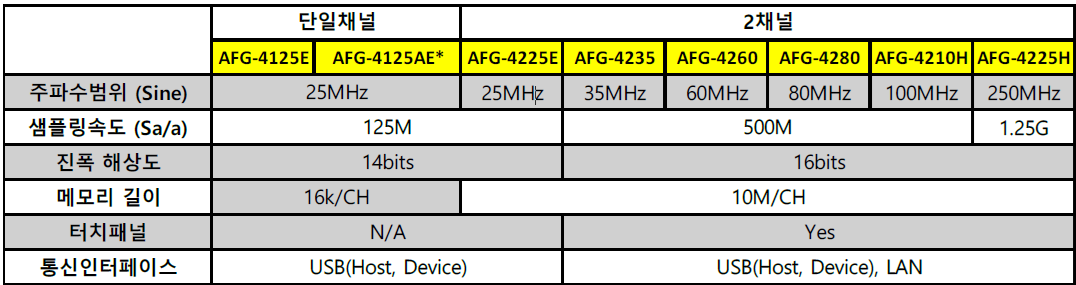

가장 높은 대역폭인 250MHz 모델은 1.25GSa/s의 샘플링 속도를 제공합니다. 중간범위의 모델들은 35MHz에서 100MHz의 범위에서 500MSa/s 샘플링 속도를 제공하며, 25MHz 보급형 모델들의 경우, 125MSa/s의 샘플링 속도를 가집니다. 수직해상도에 대해서는, 35MHz~250MHz 모델들은 16비트의 해상도를 가지는 것이 특징이며, 25MHz 보급형 모델들의 경우, 14비트의 해상도를 제공합니다. 아울러, 메모리 용량에 대해서, 2채널 25MHz ~250MHz모델들은 10M의 메모리 용량을 제공하며, 보급형 단일채널 25MHz 모델들의 경우 16k메모리 용량과 함께 임의적파형 편집기능을 제공합니다. 모든 시리즈들은 편집과 출력을 위한 146개의 임의적 파형들을 가지고 있습니다. 각 모델들의 주요한 차이점은 아래의 표에 보이는 바와 같습니다. (* : 파워증폭기능 내장)

2채널 모델들은 사용자가 신속하게 2채널에 관련된 출력을 설정할 수 있게 하는 주파수 커플링, 진폭 커플링과 트랙킹과 같은 2채널에 관련된 설정들을 제공합니다. 변조주파수의 경우, AFG-4000 시리즈는 AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM 및 다른 변조신호출력들을 제공합니다. 표준기능들은 스윕 및 버스트 출력과 카운터 기능을 포함합니다. AFG-4125AE는 파워증폭기를 내장하고 있습니다. 증폭기의 파워출력은 10W까지 도달하며, 증폭요소는 22V의 최대출력을 만들어내기 위해 10배까지 도달합니다. 독립된 입/출력 파워 증폭기는 음성신호와 다른 어플리케이션 요구사항에 사용할 수 있도록 5Hz에서 100kHz의 대역폭 범위를 제공합니다.

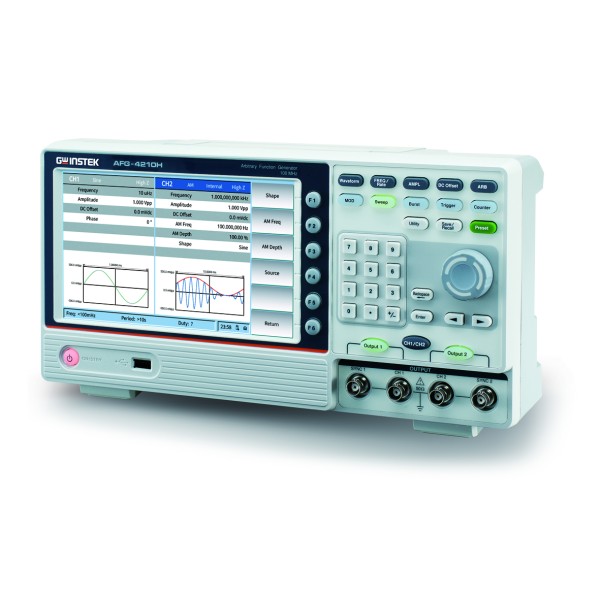

AFG-4000시리즈는 8인치 고해상도 TFT LCD를 장착하고 있으며, 35MHz이상의 모델들은 터치스크린 기능을 탑재하고 있습니다. 터치스크린의 구성은 파라메터 입력을 보다 편하게 만듭니다. 사용자는 주파수, 진폭이나 DC 옵셋과 같은 파라메터들을 단지 터치하기만 하면 되며, 수치 입력창이 스크린에 나타날 것입니다. 사용자는 직관적으로 이 화면이나 AFG-4000 전면에 있는 숫자키를 통해서 파라메터들을 입력할 수 있습니다. 8인치 대형화면, 터치스크린과 내장된 다양한 파형들을 통하여 사용자들은 그들의 신호 발생 필요에 맞게 마음대로 제어할 수 있습니다.

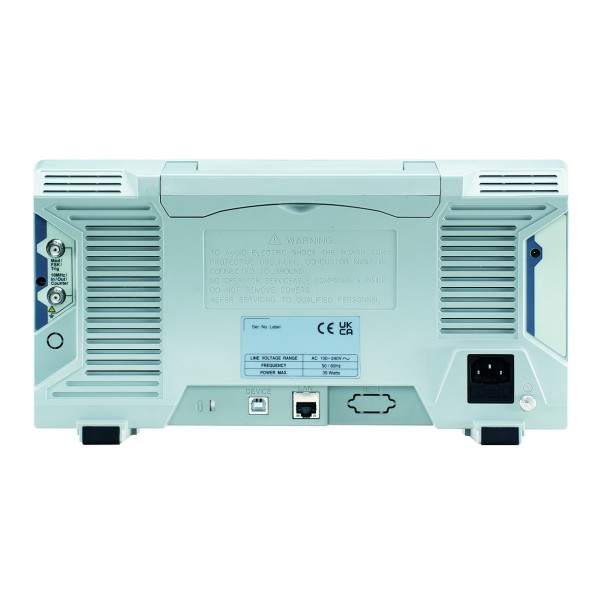

인터페이스에 관해서는 25MHz모델들(AFG-4125E, 4125AE, 4225E)은 USB Host, Device인터페이스가 내장되어 있으며, 35MHz에서 250MHz까지의 보다 높은 대역폭의 범위의 모델들은 USB Host, Device인터페이스와 LAN 인터페이스가 표준이 됩니다.
