NCD 산업용 IoT 엣지 컴퓨터 LTE 셀룰러/와이파이/이더넷(BETA 버전)

기능 개요

> NCD 장거리 무선 IoT 센서 통신

> WiFi 이더넷 및 LTE 셀룰러 연결 지원
> 사전 설치된 Node-RED 라이브러리 및 예제
> 옵션 스토리지 확장을위한 USB 포트
> 연결 상태를 위한 OLED 디스플레이 포함
> NCD IoT 센서 데이터를 AWS, Azure, MQTT 등에 전송
> Verizon 및 Hologram의 LTE 셀룰러 서비스 지원
> 맞춤형 애플리케이션을 허용하는 Python 및 GCC 지원
> 소프트 AP 보안 설정 및 터미널 자격 증명
> Linux 기반 임베디드 SBC로 구동
> DigiMesh 무선 통신 모듈
> LTE : Ublox SARA-R410M-02B-02 LTE Cat M1 / NB1 / GPRS
> WiFi : WEP64 / 128, AES, WPA, WPA2, WAP 지원
> 이더넷 : 10Mbps / 100Mbps 지원
> 전원 9-28VDC

제품 자료

> LTE 셀룰러 이더넷 와이파이 IoT 엣지 컴퓨터

> Setup 가이드
> u-blox - Sara R410M-02B 모듈 데이터시트

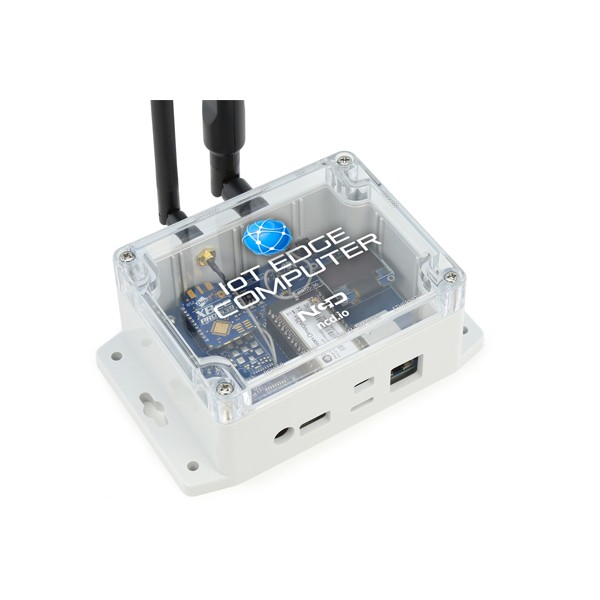

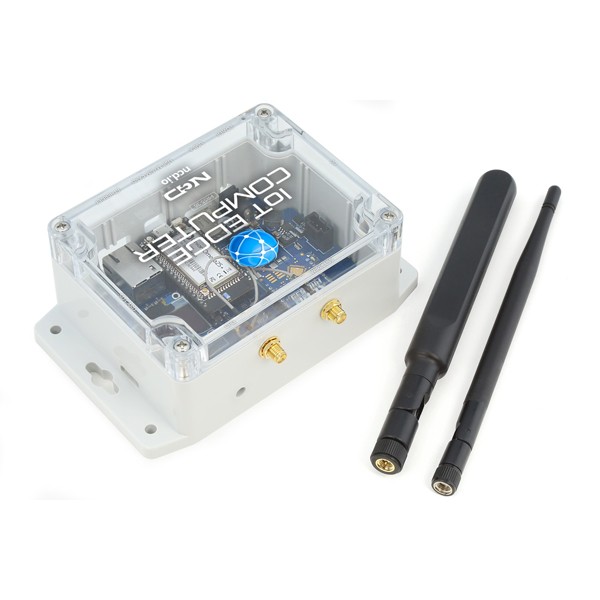

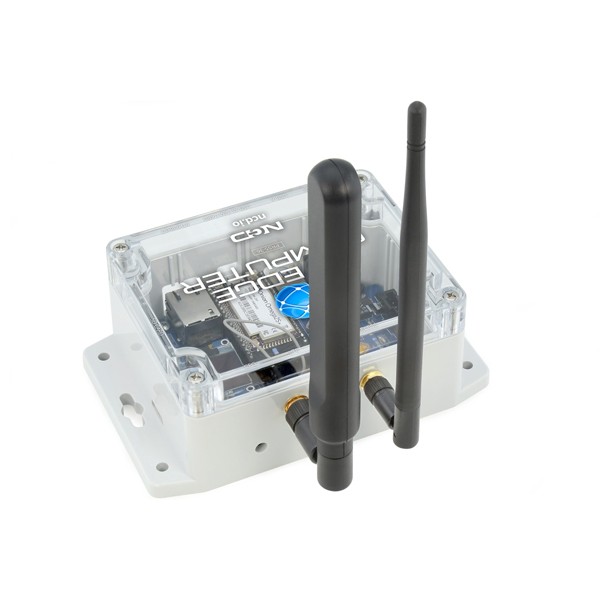

NCD IoT 엣지 컴퓨터

LTE 셀룰러, 이더넷, WiFi 및 DigiMesh 장거리 무선 통신이 통합된 NCD 최초의 IoT 에지 컴퓨터를 소개합니다. NCD 센서를 여러 클라우드 플랫폼에 연결하기 위해 셀룰러 LTE 통신 솔루션을 찾는 Node-RED 사용자에게 맞도록 특별히 설계되었습니다. 통합된 WiFi 및 이더넷 통신으로 로컬 영역 네트워크를 통해 센서 데이터를 통신할 수 있습니다. OpenWRT를 기반으로 하는 이 Linux 기반 컴퓨터에는 다양한 통신 기술 및 클라우드 플랫폼과 통신할 수 있는 노드-RED 및 NCD 센서 구문 분석 흐름이 사전 로드되어 제공됩니다. 통합형 MicroSD 카드 슬롯은 추가 소프트웨어로 데이터 로깅을 가능하게 합니다. 통합 사용자 프로그래밍 가능한 Blue 128x64 OLED 디스플레이로 연결 상태 정보를 표시할 수 있습니다.

통합 장거리 무선 900MHz 통신은 NCD IoT Edge 컴퓨터에서 최대 2 마일까지 지역화 된 NCD 센서에서 데이터를 수집하는 데 사용됩니다. 이 장치는 사전로드 된 Node-RED 흐름을 사용하는 모든 NCD 센서와 호환됩니다. 숙련된 Node-RED 사용자는 Cellular LTE, 이더넷 또는 WiFi의 조합을 사용하여 NCD 센서 데이터를 Losant, Ubidots, Amazon® AWS®, Microsoft® Azure® 및 MQTT로 푸시 할 수 있습니다. 통합된 WiFi 또는 이더넷 연결을 사용하여 NCD IoT 센서 데이터를 로컬로 유지하거나 로컬 네트워크 통신이 끊어진 경우 셀룰러 LTE를 안전 백업으로 사용합니다. NCD IoT 엣지 컴퓨터는 숙련된 Node-RED 사용자에게 이상적인 게이트웨이 솔루션을 제공하여 모든 통신 기술에 대한 구성에서 탁월한 유연성을 제공합니다.

NCD의 IoT 엣지 컴퓨터 구성

IoT 엣지 컴퓨터를 개봉하면 설정할 준비가 된 것입니다. 이렇게 하려면 먼저 컴퓨터에 연결하고 에지 컴퓨터의 설정을 사용자 지정할 수 있는 새로운 사용자 친화적인 인터페이스를 시작합니다. NCD의 IoT 엣지 컴퓨터 설정 가이드는 위의 리소스 탭 아래에 제공되며 이 기기의 설정 및 초기 사용에 대한 전반적인 매뉴얼 역할을 합니다.

NCD의 IoT 엣지 컴퓨터에는 Node-RED가 사전 로드되어 있을 뿐만 아니라 Node-RED를 사용하기 시작하는 번거로움을 덜어주는 Node-RED 라이브러리 및 예제가 함께 제공됩니다.

NCD의 IoT 엣지 컴퓨터가 가지고 있는 또 다른 유용한 기능은 UI에 내장된 터미널입니다. 터미널 탭은 UI에서 곧바로 새 터미널 창을 열어 라이브러리를 다운로드하고 업데이트를 적용하며 다양한 기타 텍스트 기반 명령을 실행할 수 있는 편리한 액세스를 제공합니다.

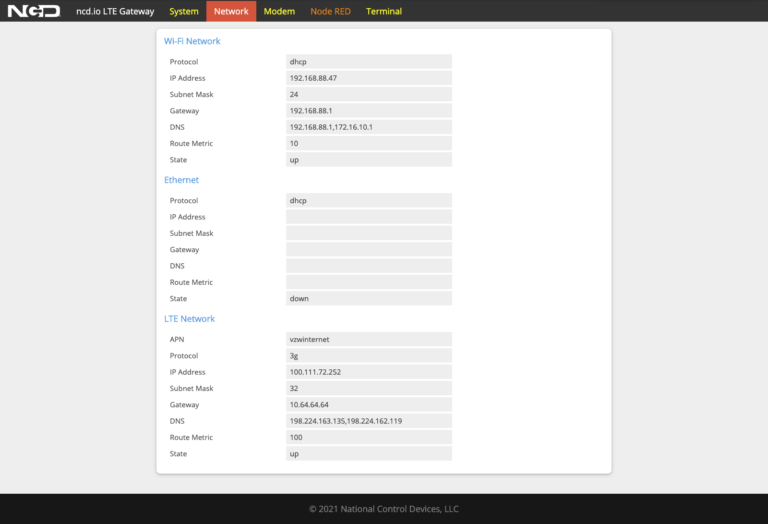

네트워크 설정

NCD의 IoT 엣지 컴퓨터 UI는 장비의 설정을 구성하기 위해 제공되는 여러 가지 사용자 친화적인 기능으로 구성됩니다. 여기서 사용자는 엣지 컴퓨터에서 사용하는 WiFi 네트워크, 이더넷 및 LTE 네트워크에 관한 설정과 정보에 액세스할 수 있습니다.

엣지 컴퓨터가 데이터 연결 및 전송을 시도하는 순서를 생성하는 각 네트워크 연결 방법에 대해 경로 메트릭을 설정할 수 있습니다. Route Metric에 대해 설정된 값이 낮을수록 해당 네트워크 옵션의 우선 순위가 높아집니다. 따라서 WiFi가 1로 설정되고 이더넷이 3으로 설정되고 LTE가 2로 설정된 경우 전원을 켤 때 IoT 엣지 컴퓨터가 먼저 WiFi에 연결을 시도합니다. WiFi 연결에 실패하면 LTE 셀룰러 서비스를 시도합니다.

현재 Verizon 및 Hologram LTE 서비스는 이 장치에 대해 테스트되었으며 호환됩니다. 이 엣지 컴퓨터를 사용하여 LTE 네트워크에 연결하는 방법에 대해 알아보려면 설정 가이드를 따르십시오.

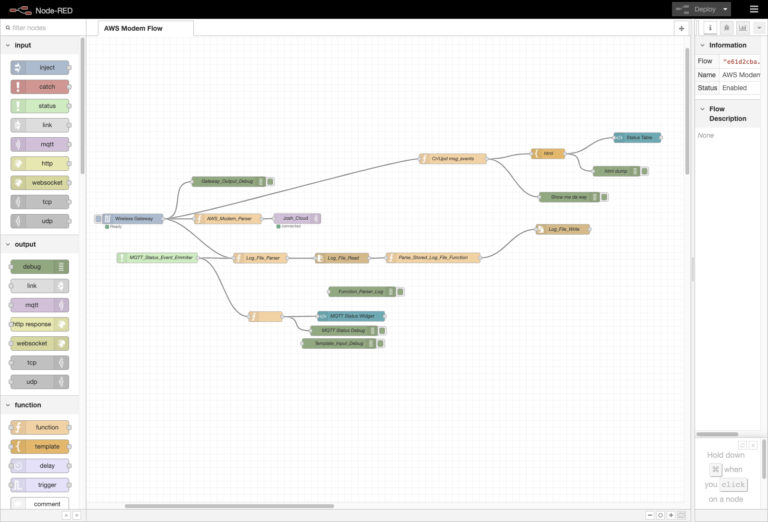

Node-RED를 이용한 테스트

Node-RED 탭을 클릭하기 만하면 어플리케이션이 자동으로 새 창에서 열리고 작업할 샘플 흐름 빌드를 제공합니다.

Node-RED는 UI 기반 드래그 앤 드롭 솔루션입니다. 로컬에서 데이터를 보거나 AWS, Azure, MQTT로 푸시하는데 사용할 수 있습니다. 또한 Node-RED를 사용하면 사용자가 로컬 데이터베이스에 데이터를 저장하고 이메일 및 테스트 경고를 보낼 수 있습니다.

앞에서 언급했듯이 예제와 라이브러리가 미리 설치되어 있습니다. 그러나 더 많은 라이브러리를 업데이트하거나 설치하려는 경우 터미널 기능을 사용하여 수행할 수 있습니다.

Node-RED에 대한 자세한 정보와 사용 방법은 웹 사이트의 “Learn Section”에 있는 문서에서 찾을 수 있습니다.

IoT 엣지 컴퓨터를 사용한 데이터 로깅

NCD의 IoT 엣지 컴퓨터는 8GB의 플래시 스토리지와 USB 포트 및 SD 카드 슬롯을 제공합니다. 사용자는 외장 드라이브 또는 SD 카드 형태로 추가 저장 공간을 구입하려는 경우 이러한 추가 저장 위치를 활용할 수 있습니다.

NCD의 IoT 엣지 컴퓨터는 사용자가 센서에서 전송된 데이터를 저장할 수 있는 기능인 데이터베이스 로깅을 지원합니다. 데이터 샘플을 수집하고 나중에 사용하기 위해 데이터 샘플을 저장해야 하는 경우에는 데이터베이스 로깅이 필수적입니다. 시각화, 분석 또는 단순히 센서 데이터 기록을 위한 것입니다.

900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

- NCD 엔터프라이즈 솔루션

- NCD 무선 센서

- NCD 엔터프라이즈 모뎀 및 게이트웨이

주의 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀 또는 900HP-S3B 통신 모듈을 지원하는 일종의 게이트웨이도 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.
