무선 0-10V 입력

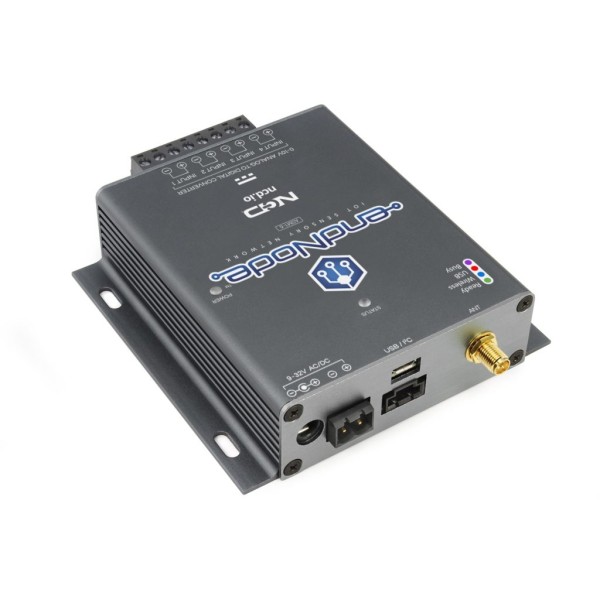

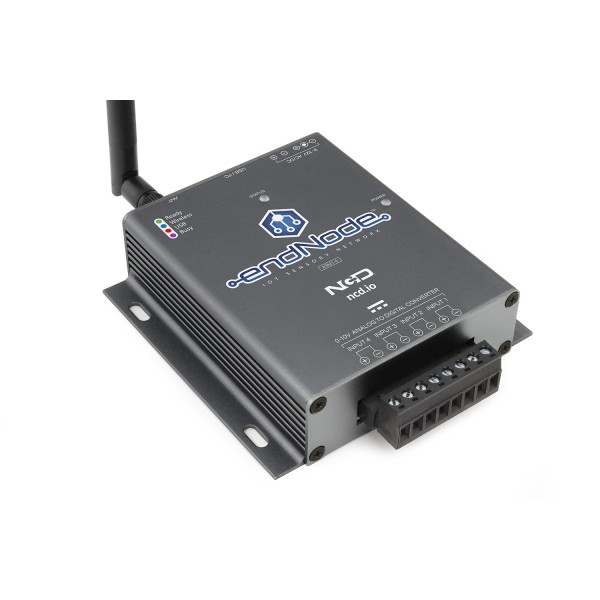

세계에서 가장 강력한 무선 0-10V 입력 수신기를 소개합니다. ASM1-6을 사용하면 128 비트 AES 암호화를 사용하는 놀라운 2 마일 무선 통신 범위로 산업용 0-10V 센서를 쉽게 읽을 수 있습니다. 산업용 0-10V 압력 센서, 온도 센서, 유량계, 초음파 센서, 레벨 센서, 힘 센서, 무게 센서, 거리 센서, 스트레인 센서 등을 12 비트 해상도로 읽으십시오. 여러 ASM1-6 엔드 노드를 사용하고 보안 무선 통신을 사용하여 각 엔드 노드와 통신합니다.

무선 0-10V 입력을 사용하면 다양한 유형의 가변 저항 센서도 사용할 수 있습니다. 무선 저항 입력으로 무선 0-10V 입력을 사용하여 구조 모니터링을 위해 마그네틱 포트 미터를 연결하여 건물의 미세 움직임을 읽습니다. 다양한 토양 수화 모니터링 어플리케이션에서 실시간 판독을 위해 무선 0-10V 입력을 지상 수분 센서에 연결할 수 있습니다. 무선 0-10V 입력은 산업용 무선 어플리케이션용 레벨 센서 및 압력 센서에도 사용할 수 있습니다. 일광 조건을 모니터링하고 필요에 따라 조명을 제어하기 위해 소형 태양 전지판을 무선 0-10V 입력에 연결할 수 있습니다. 태양광 패널은 조명 모니터링 어플리케이션에서 기존 CDS 광전지보다 훨씬 더 긴 작동 수명을 제공합니다.

무선 타겟팅 및 메시 통신

각 endNode 컨트롤러에는 고유 한 일련 번호가 있습니다. 이 일련 번호는 4 채널 0-10V 입력 읽기 요청이 있는 원격 엔드 노드 컨트롤러를 대상으로하는데 사용됩니다. 무선 통신을 사용하여 각 엔드 노드를 초당 최대 6 번 쿼리합니다. 단일 컴퓨터를 사용하여 해당 지역의 여러 엔드 노드 장치를 대상으로하거나 여러 컴퓨터를 사용하여 여러 무선 엔드 노드와 통신합니다. 엔드 노드는 장치간에 데이터를 호핑하여 의도 한 대상 장치에 도달함으로써 일반적인 2 마일 가시선 범위 이상으로 통신 범위를 확장하는 무선 메시를 형성합니다. 모든 엔드 노드 장치는 128 비트 AES 암호화를 사용하여 보호됩니다. NCD endNode 장치는 센서가 무선 범위를 확장하는데 도움이 되는 중계기의 메시 네트워크 역할을 하므로 NCD Enterprise 무선 센서의 데이터를 반복하는데 사용할 수도 있습니다. 모든 엔드 노드 장치는 900MHz, 868MHz 및 2.4GHz로 제공됩니다.

0-10V 입력의 정의

0-10V 입력은 0-10V 범위의 전압 변화를 수용하는 입력으로 가장 잘 정의됩니다. 그러나 일부 응용 프로그램에서는 범위가 더 넓을 수 있습니다. 0-10V ADC 입력은 공통 접지를 공유하지 않으므로 접지 충돌이나 차동없이 많은 소스에서 입력을 읽을 수 있습니다. endNode 0-10V 입력은 12 비트 분해능의 내부 아날로그-디지털 변환기를 사용하여 디지털 신호로 변환됩니다. 엔드 노드 장치의 경우 0-10V 입력은 기존 센서가 이미 설치되어 있으나 현대 IoT 통신 기술로 업그레이드를 원하는 어플리케이션에 가장 적합합니다.

USB 0-10V 입력

모든 엔드 노드 장치에는 USB 포트가 장착되어 있습니다. USB 인터페이스를 사용하여 0-10V 입력 채널을 읽습니다. USB는 Windows 10 Alpha Station 소프트웨어를 사용하는 고급 구성에도 사용됩니다. endNode 장치는 통신을 단순화하기 위해 PC에 가상 COM 포트로 마운트됩니다. endNode 장치는 Mac 및 Linux 컴퓨터와 호환되는 하드웨어이므로 이러한 플랫폼에서 endNode 장치를 사용하는 데 도움을 드릴 수 있지만 전용 소프트웨어는 아직 개발되지 않았습니다. endNode 장치에 대한 크로스 플랫폼인 Node-Red는 지원이 계획되어 있습니다.

endNode 장치는 nodeLynk 확장을 사용하여 감지 및 제어 기능을위한 추가 하드웨어를 추가하도록 확장 가능합니다.

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk를 사용하면 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무선 I2C 통신

endNode 장치에는 많은 무선 I2C 확장 옵션을 제공하는 I2C 확장 포트가 포함되어 있습니다. NCD endNode 장치는 맞춤형 변환 프로세서를 사용하여 무선 및 USB 통신의 데이터를 I2C 통신으로 변환합니다. I2C 통신은 오늘날 제조되는 모든 센서의 기반 기술이기 때문에 NCD endNode 컨트롤러는 현재와 미래에 제조된 모든 I2C 장치와 통신할 수 있어 endNode 컨트롤러에 무한한 확장 가능성을 제공합니다. I2C는 어떤 형태의 I2C 변환 없이는 대부분의 센서와 통신할 수 없기 때문에 IoT 어플리케이션에서 중요한 역할을 합니다. endNode 컨트롤러는 데이터 변환 기술이므로 향후 I2C 확장 및 장치에 대한 지원을 추가하기 위해 펌웨어 업그레이드가 필요하지 않습니다.

ProXR Enterprise 명령 세트

I2C 확장 포트를 사용하여 릴레이를 연결하고 ProXR Enterprise 명령 세트를 사용해보십시오. 릴레이 켜기 또는 끄기, 릴레이 타이머 트리거, 펄스 릴레이, 릴레이 제어, 릴레이 토글 등. ProXR Enterprise 명령 세트는 릴레이 제어 어플리케이션을 위한 하위 레벨 I2C 명령으로 변환되는 간단한 명령을 사용자에게 제공합니다. 통합 FRAM 메모리는 전원이 제거 될 때 릴레이 상태를 유지하고 전원을 켤 때 릴레이 상태를 복구합니다.

endNode 전원 요구 사항

endNode 장치는 9-32V 외부 전원 공급 장치에서 지속적으로 작동하도록 설계되었습니다. + 12VDC 국제 전원 공급 장치가 포함되어 있습니다. 직접 배선 어플리케이션을 위해 2 포지션 플러그가 가능한 터미널 블록도 포함되어 있습니다. 빨간색 전원 LED는 전원 상태를 나타내고 RGB LED는 프로세서 상태를 나타내는 데 사용됩니다.



엔드 노드와 무선 통신

무선 통신을 사용하여 통신하는 엔드 노드 장치를 최대한 활용하십시오. endNode는 동시에 여러 모뎀의 사용을 지원하므로 많은 컴퓨터, 서버 및 임베디드 장치가 endNode에 액세스 할 수 있습니다. endNode는 일련 번호를 통한 타겟팅을 지원합니다. NCD API 계산기를 사용하여 일련 번호와 명령을 데이터 프레임으로 패키지화하면 명령이 endNode 컨트롤러에 의해 실행됩니다. 그런 다음 endNode는 통신을 시작한 모뎀에만 보고합니다. 이러한 방식으로 엔드 노드는 무선 트래픽이 과도하게 포화되지 않는 한 많은 컴퓨터에 서비스를 제공할 수 있습니다. 아래에서 가장 편하게 작업 할 수있는 통신 기술을 사용하여 NCD 엔드 노드 장치와 통신하도록 설계된 많은 인기있는 모뎀 옵션을 찾을 수 있습니다.

메가 모뎀은 최대 4 개의 기술을 사용하여 endNode 컨트롤러와 통신할 수 있습니다. 메가 모뎀에는 USB 포트를 통해 원격 endNode에 직접 액세스 할 수 있는 USB 포트가 포함되어 있습니다. 이것은 본질적으로 USB 모뎀을 사용하는 것과 같습니다(아래 참조). USB 외에도 Mega Modem에 대한 무선 Bluetooth 링크를 통해 원격 endNode 장치에 액세스 할 수 있습니다. Bluetooth 통신은 쉬운 통합을 위해 Bluetooth를 통한 가상 COM 포트를 지원합니다. Bluetooth 외에도 WiFi TCP도 지원되므로 IP 주소 및 포트를 열고 TCP 데이터를 endNode 컨트롤러로 전송/수신하기만 하면 endNode와 통신 할 수 있습니다

Mega Modem은 WiFi를 통한 MQTT도 지원합니다. 메가 모뎀은 MQTT 통신을 사용하여 "전송" 토픽을 구독하고 대부분의 MQTT 브로커를 사용하여 "수신"토픽에 전달할 수 있습니다. MQTT 브로커와 주고 받는 원시 데이터는 endNode에 직접 전달됩니다. 이를 통해 MQTT를 통한 endNode 장치 및 확장을 대폭 제어할 수 있습니다. 데이터 이동 방법에 대한 깊은 이해가 필요하므로 숙련된 사용자가 MQTT 기능을 사용하는 것이 좋습니다.

endNode 장치와의 이더넷 통신은 고객에게 매우 인기가 있습니다. 이더넷 모뎀의 IP 주소와 TCP 포트를 열고 TCP 데이터 송수신을 시작하면 됩니다. 모뎀의 데이터가 특정 endNode를 대상으로하기 때문에 여러 이더넷 모뎀을 사용하여 endNode 장치와 통신할 수 있습니다. 마찬가지로 endNode는 데이터 요청자에게만 응답합니다.

                 산업용 IoT 무선 -USB 모뎀

USB 통신은 여전히 ​​원격 endNode 장치와 통신하는 가장 인기있는 방법 중 하나입니다. USB를 통해 가상 COM 포트를 열고 endNode 장치와 통신을 시작하기 만하면됩니다. USB 모뎀은 각 통신 패킷이 특정 endNode 컨트롤러를 대상으로 하도록 설계 되었기 때문에 여러 endNode 장치와 통신할 수 있습니다. 엔드 노드의 응답은 통신을 시작한 USB 모뎀에 다시 반영됩니다. USB 모뎀은 115.2K Baud에서 작동합니다.

                 산업용 IoT 무선-이더넷 모뎀

엔드 노드 장치와의 RS-485 통신

RS-485 통신은 산업 고객에게 여전히 선호되는 제품입니다. RS-485를 사용하는 것은 상대적으로 작업하기 쉬우며 9600 baud-rate에서 모뎀과 통신하기만하면 모뎀이 사용자가 선택한 endNode(통신 패킷의 일부로)를 대상으로 정합니다. 데이터는 엔드 노드에서 RS-485 모뎀으로 다시 반영되어 RS-485 포트로 전달됩니다.

                   산업용 IoT 무선-RS485 모뎀

endNodes 및 Visual Studio

Visual Studio를 사용하여 endNode의 사용을 시연하기 위해 Alpha Station을 개발했습니다. Alpha Station을 사용하면 최대 3.2km 떨어진 원격 센서의 기본 구성 설정을 보고 설정할 수 있습니다. Alpha Station은 무선 USB 모뎀, 메가 모뎀 및 무선 이더넷 모뎀을 지원합니다.  소스 코드 및 런타임 어플리케이션은 웹 사이트 (https://ncd.io/alpha)에서 다운로드 할 수 있습니다.
