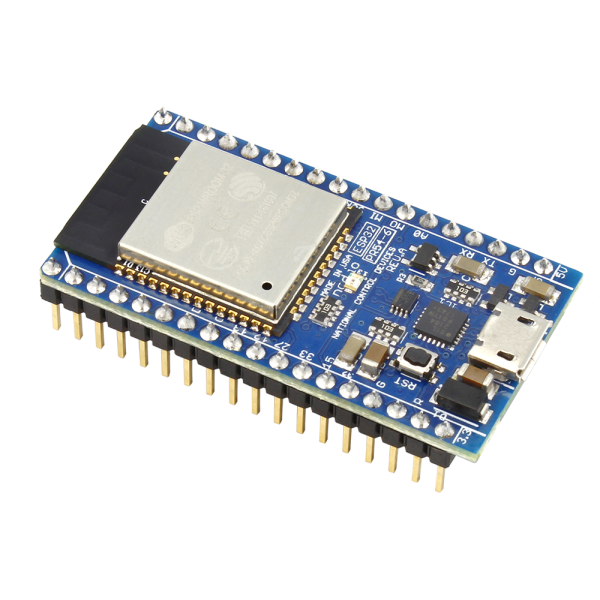

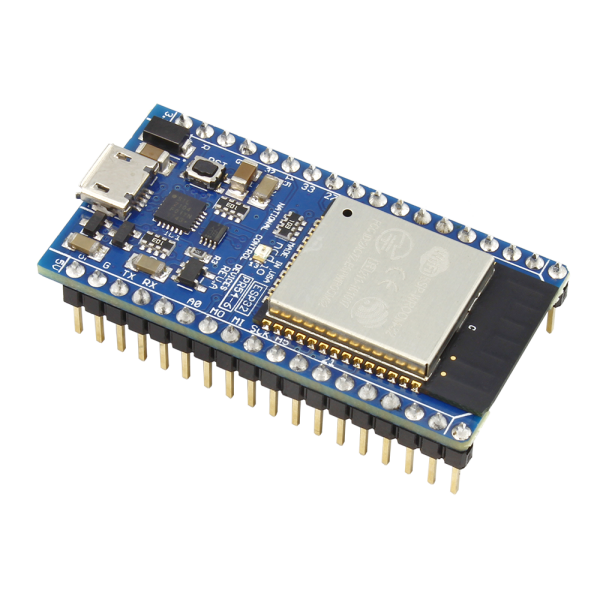

USB가 통합 된 ESP32 IoT WiFi BLE 모듈 요약정보 및 구매

MODEL : PR54-6

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • USB가 통합 된 ESP32 IoT WiFi BLE 모듈
    +0원

제품 정보

기능 개요
  • NCD ESP32를 NCD IoT 장치에 연결
  • I2C 통신을 사용하여 NCD 장치 제어
  • 전원 및 ESP32 프로그래밍을위한 USB 커넥터
  • 통합 FT232RL USB-UART 가상 COM 포트
  • Arduino IDE를 사용하는 Arduino Wire Language
  • WiFi 통신
  • 블루투스 / BLE 통신
  • WiFi 액세스 포인트 모드
  • 통합 웹 서버
  • 통합 TCP / IP 프로토콜 스택
  • DNS 지원

ESP32를 사용하면 IoT 애플리케이션에 Arduino IDE 및 Arduino Wire Language를 쉽게 사용할 수 있습니다. 이 ESp32 IoT 모듈은 다양한 다양한 애플리케이션을 위해 Wi-Fi, Bluetooth 및 Bluetooth BLE를 결합합니다. 이 모듈은 개별적으로 제어하고 전원을 공급할 수있는 2 개의 CPU 코어와 80MHz ~ 240MHz의 조정 가능한 클록 주파수를 갖추고 있습니다. USB가 통합 된이 ESP32 IoT WiFi BLE 모듈은 모든 ncd.io IoT 제품에 맞도록 설계되었습니다.

웹 페이지 또는 전용 서버를 사용하여 전 세계 어디에서나 센서 및 제어 릴레이, FET, PWM 컨트롤러, 솔레노이드, 밸브, 모터 등을 모니터링합니다.

우리는 NCD IoT 장치에 맞게 자체 버전의 ESP32를 제조하여 세계의 다른 장치보다 더 많은 확장 옵션을 제공합니다! 통합 USB 포트를 통해 ESP32를 쉽게 프로그래밍 할 수 있습니다. ESP32 IoT WiFi BLE 모듈은 IoT 애플리케이션 개발을위한 놀라운 플랫폼입니다. 이 ESP32 IoT WiFi BLE 모듈은 Arduino IDE를 사용하여 프로그래밍 할 수 있습니다.

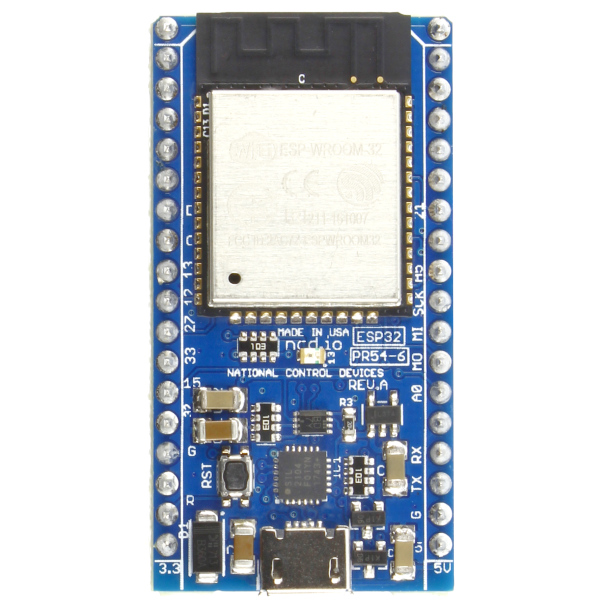

온보드 LED는 IO13에 연결되고 USB 장치가 통합 된이 ESP32 IoT WiFi BLE 모듈의 SDA 및 SCL 라인은 모든 ncd.io IoT 장치와 직접 호환되도록 레벨이 5V로 이동합니다.

참고 :이 ESP32 모듈은 Particle Electron I2C (PEI2C)와 함께 사용하여이 ESP32 모듈을 수백 개의 ncd.io I2C 장치와 연결할 수 있습니다.

NCD IoT 인터페이스 란 무엇입니까?

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 ​​있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 함께 연결하여 몇 초 만에 하드웨어를 재사용하거나 업그레이드하십시오!

· 제품 사양

배선도

pub?w=1463&h=1255&1618855561

pub?w=1462&h=1535&1618855561



데이터 시트

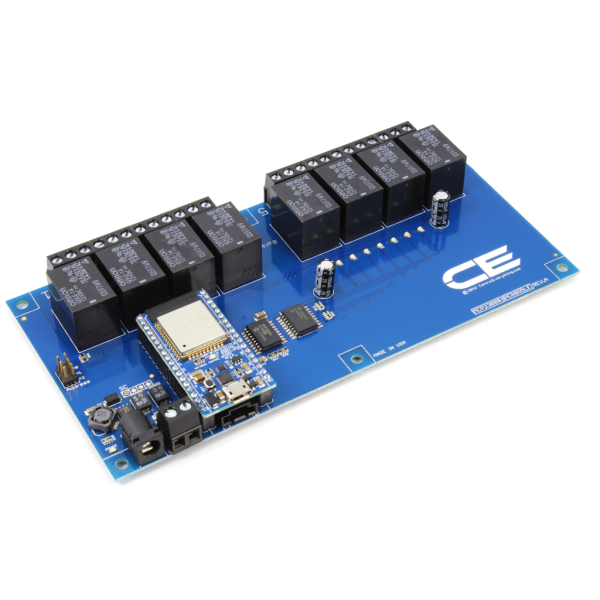

이 장치는 모든 NCD IoT 장치와 호환되며 이러한 컨트롤러에있는 소켓에 맞습니다.

IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 플러그 앤 플레이 작업을 쉽게 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동  하며 nodeLynk I²C 출력을 사용하여 교차 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다  .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우  PKFR Key Fob Receiver  오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

IoT를 I2C 인터페이스 장치로 변환

  • 이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며  , Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

Arduino 인터페이스

BeagleBone 인터페이스

바나나 파이 인터페이스

CHIP 인터페이스

Raspberry Pi 인터페이스

Windows 8/10 PC 인터페이스

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 원격 Key Fob 명령을 수신하고 처리 할 수 ​​있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.
