2 채널 솔리드 스테이트 릴레이 실드 + 6 개의 GPIO (IoT 인터페이스 포함) 요약정보 및 구매

MODEL : 2 채널 솔리드 스테이트 릴레이 실드 + 6 개의 GPIO (IoT 인터페이스 포함)

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 2 채널 솔리드 스테이트 릴레이 실드 + 6 개의 GPIO (IoT 인터페이스 포함)
    +0원

제품 정보

기능 개요
  • IoT 인터페이스가있는 6 채널 SPST 솔리드 스테이트 릴레이 실드
  • 2 채널 프로그래밍 가능 디지털 입력 / 출력
  • Electron, Photon, Bluz 또는 RedBear와 호환
  • ESP8266 및 USB IoT 인터페이스 모듈도 사용 가능
  • Onion, PyCom, Raspberry Pi, Arduino에 적용 가능
  • IoT 통신 모듈을 사용하여 솔리드 스테이트 릴레이 제어
  • MCP23008 I2C 제어 솔리드 스테이트 SPST 릴레이
  • 최대 2 개의 솔리드 스테이트 릴레이 호스트 (옵션 액세서리)
  • I2C 확장 포트가있는 세계에서 가장 확장 가능한 컨트롤러
  • 열쇠 고리 확장 옵션을 사용한 무선 원격 작동
  • Arduino Wire Language를 사용하여 온보드 SSR 제어
  • 인터넷 릴레이 제어에 사용 가능한 IFTTT 펌웨어
  • GitHub에서 사용 가능한 예제 라이브러리

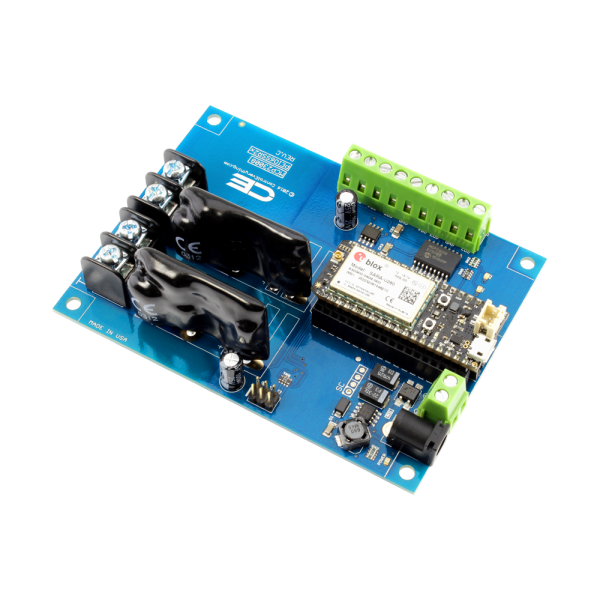

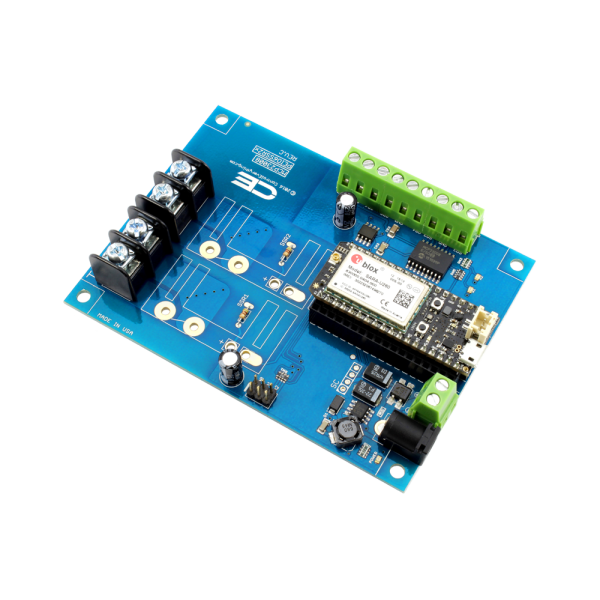

이 IoT 2 채널 솔리드 스테이트 릴레이 컨트롤러는 Particle Photon, Electron, Bluz, Arduino 등 다양한 IoT 통신 모듈을 호스팅하도록 설계되었습니다. 이 컨트롤러는 GPIO 애플리케이션을위한 공통 I2C 인터페이스 칩인 MCP23008을 기반으로합니다. 이 설계에서 GPIO 포트는 2 개의 솔리드 스테이트 릴레이를 제어하는 ​​데 사용됩니다. 6 개의 프로그래밍 가능한 디지털 입력 / 출력 포트 핀은 접점 폐쇄 감지 애플리케이션에 사용하거나 외부 TTL 회로를 모니터링 및 제어하기 위해 나사 단자를 통해 사용할 수도 있습니다. 3 개의 온보드 주소 점퍼를 사용하면 최대 8 개의 유사한 장치 (MCP23008 또는 MCP23017 기반)를 개별 제어를 위해 동일한 I2C 버스에 연결할 수 있습니다. 온보드 상태 LED는 각 릴레이의 켜짐 / 꺼짐 상태를 표시합니다. 이 컨트롤러는 옵션 전원 공급 장치를 사용하거나 12VDC 및 나 전선의 직접 나사 단자 연결을 통해 전원을 공급받을 수 있습니다. 각 솔리드 스테이트 릴레이는 12AWG 와이어를 수용 할 수있는 2 개의 대형 나사 단자를 통해 사용자가 액세스 할 수 있습니다. 이 컨트롤러에는 장바구니에 추가 할 때 사용자 정의되는 많은 솔리드 스테이트 릴레이 옵션이 포함되어 있습니다.

IFTTT

IFTTT.com 및 Particle 서비스의 기능을 활용하여 거의 모든 작업을 수행하십시오. 누군가가 초인종을 울리면 트윗을 보내고, 누군가 문을 열면 전화기로 알림을 보내고, 간단한 설정으로 전화기에서 바로 거의 모든 것을 켜십시오. 가능성은 무한합니다. NCD는이 컨트롤러에 IFTTT에 쉽게 연결할 수 있도록 사전 프로그래밍 된 Particle Photon 모듈 옵션을 제공합니다. 프로그래밍이 필요하지 않습니다! 간단한 IFTTT 인터페이스를 사용하여 다양한 구성을 설정하십시오.

입자에 의해 구동

Particle Photon에 이전에는 불가능했던 방식으로 현실 세계와 상호 작용할 수있는 기능을 제공하십시오. 맞춤형 IFTTT 펌웨어로 사전 플래시 된 선택적 Particle Photon 모듈을 사용하면 NCD 호환 실드를 통해 다양한 유형의 릴레이 제어, 디지털 및 아날로그 센서 모니터링 등을 수행 할 수 있습니다. I²C 액세서리 보드를 시스템에 연결하여 다음 제어 및 자동화 프로젝트에 필요한 모든 것을 추가하십시오.

NCD IoT 인터페이스 란 무엇입니까?

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 대한 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로하는 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 ​​있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 함께 연결하여 몇 초 만에 하드웨어를 재사용하거나 업그레이드하십시오!

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

MCP23008_I2CIO6SSR2x PR15-9-CMX60D10 PR15-9-CMX60D20 PR15-9-CX240D5 PR15-9-CX240D5R PR15-9-D2W202F PR15-9-MPDCD3 PR15-9-norelay PR15-9-PF240D25R PR15-9-PF480D25 PR15-16- CMX60D10 PR15-16-CMX60D20 PR15-16-CX240D5 PR15-16-CX240D5R PR15-16-D2W202F PR15-16-MPDCD3 PR15-16-norelay PR15-16-PF240D25R PR15-16-PF480D25 PR16-35-norelay PR15-23- CMX60D10 PR15-23-CMX60D20 PR15-23-CX240D5 PR15-23-CX240D5R PR15-23-D2W202F PR15-23-MPDCD3 PR15-23-norelay PR15-23-PF240D25R PR15-23-PF480D25
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


솔리드 스테이트 릴레이 옵션

솔리드 스테이트 릴레이는 농업용 스위칭 애플리케이션 또는 원격 스위칭에 이상적입니다. SSR은 펌프, 밸브, 솔레노이드, 조명 및 기타 고 신뢰성 애플리케이션을 제어하기 위해 자주 선택됩니다. NCD 솔리드 스테이트 릴레이 컨트롤러  에는 솔리드 스테이트 릴레이가 포함되어 있지 않지만 제품을 사용자 정의 할 때 필요한 솔리드 스테이트 릴레이 유형을 선택할 수있는 옵션이 있습니다. 이 컨트롤러는 특정 Crydom 솔리드 스테이트 릴레이에 맞게 특별히 설계되었지만 다른 회사에서 만든 다른 솔리드 스테이트 릴레이와 호환 될 수도 있습니다. 솔리드 스테이트 릴레이 옵션 검토

· 제품 사양

배선도

pub?w=1462&h=1535&1618855561

pub?w=1456&h=578&1618855561



IFTTT 시간 활성화 릴레이 스위치

NCD.io에서 릴레이를 제어하도록 IFTTT를 구성하는 방법을 알아 봅니다. IFTTT의 인터페이스가 변경되었지만이 기사에서는 프로그래밍없이 IFTTT를 사용하여 자동화를 달성 할 수있는 방법에 대한 좋은 개요를 제공합니다.

NCD 및 IFTTT

NCD가 IFTTT와 어떻게 작동하는지 알아보십시오. IFTTT는 릴레이 컨트롤러가 프로그래밍없이 가상 데이터에 반응 할 수 있도록하는 강력한 개방형 클라우드 솔루션입니다. 이메일, Google 문서 및 기타 여러 온라인 채널로 릴레이를 제어합니다.

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.






통합 노트

무 접점 계전기는 작동 수명이 길고 조용하며 신뢰성이 가장 중요한 중요한 애플리케이션에 사용해야합니다. 솔리드 스테이트 릴레이는 특정 애플리케이션에 맞게 신중하게 선택해야합니다. 이 컨트롤러는 SPST Solid-State 릴레이 만 호스팅하여 각 릴레이에 공통 및 정상 개방이라는 2 개의 연결을 제공합니다. 릴레이가 켜지면 Common 연결이 Normally Open에 연결됩니다. 외부 부하는 항상 꺼져 있고 릴레이가 켜지면 켜지도록 배선 될 수 있습니다. 릴레이는 Microchip Technology의 MCP230xx 시리즈 프로그래밍 가능 GPIO 포트 확장기를 사용하여 제어됩니다. 릴레이는 GPIO0 : 1을 사용하는 MCP23008에 의해 제어되며, GPIO 2 : 7은 나사 단자를 통해 사용자 인터페이스에 사용할 수 있습니다. 온보드 릴레이 제어는 쉽습니다. GPIO0 : 1을 디지털 출력으로 설정합니다. 다음으로 GPIO0의 켜짐 / 꺼짐 상태를 설정합니다. 1은 해당 릴레이를 활성화합니다. LED는 온보드 릴레이의 상태를 나타냅니다. 이러한 모든 작업은 GitHub 저장소 (ControlEverythingCom)에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다.

이 컨트롤러는 512 Ohm 저항을 통해 솔리드 스테이트 릴레이의 게이트에 12VDC 전압을 적용합니다. 이 컨트롤러는 최대 10VDC 게이트 전압 정격 릴레이에 안전합니다. 이 컨트롤러는 일반적으로 3-12VDC 게이트 전압의 전압 범위를 수용하는 릴레이와 함께 사용됩니다. 솔리드 스테이트 릴레이에는 최소 부하 요구 사항이 적용됩니다. 극히 낮은 신호는 최소 부하 요구 사항을 충족하지 않는 경우 솔리드 스테이트 릴레이에 의해 전환되지 않을 수 있습니다.

무 접점 계전기는 상호 교환이 불가능한 AC 또는 DC 스위칭 애플리케이션에 사용할 수 있습니다. AC 릴레이를 사용하여 DC 부하를 전환 할 수 없습니다. 마찬가지로 DC 릴레이를 사용하여 AC 부하를 전환 할 수 없습니다. DC 릴레이는 극성에 민감하며 잘못 연결하면 손상 될 수 있습니다. 당사의 솔리드 스테이트 컨트롤러는 다른 제조업체의 릴레이와 함께 사용할 수 있기 때문에 회로 기판의 DC 솔리드 스테이트 릴레이에 대한 + 및 – 연결에 레이블을 지정하지 않습니다. 릴레이와 데이터 시트를 검토하고 올바른 극성을 보장하기 위해 회로 기판 하단에 인쇄 된 트레이스를 따르십시오. 일부 솔리드 스테이트 릴레이에는 능동 강제 공기 냉각이 필요할 수 있습니다. 냉각을 적용하지 않으면 릴레이가 영구적으로 손상 될 수 있습니다.

연결하기 전에 사용중인 특정 릴레이에 대한 데이터 시트를 확인하십시오.

우리는 어떠한 상황에서도 솔리드 스테이트 릴레이를 보증하지 않습니다.

IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결되도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동  하며 nodeLynk I²C 출력을 사용하여 교차 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다  .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우  PKFR Key Fob Receiver  오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

IoT를 I2C 인터페이스 장치로 변환

  • 이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며  , Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

Arduino 인터페이스

BeagleBone 인터페이스

바나나 파이 인터페이스

CHIP 인터페이스

Raspberry Pi 인터페이스

Windows 8/10 PC 인터페이스

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 곳에서 원격 Key Fob 명령을 수신하고 처리 할 수 ​​있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.

솔리드 스테이트 릴레이 선택

SSR은 기계식 스위치처럼 정확히 작동하지 않으므로 각 솔리드 스테이트 릴레이의 데이터 시트를주의 깊게 검토하십시오. SSR에는 종종 최소 부하 요구 사항이 있으며 일부는 특정 애플리케이션을위한 외부 스 너버 회로가 필요합니다. SSR은 일반적으로 기계식 스위치와 같은 방식으로 전압계에서 작동하지 않습니다. SSR은 보편적으로 상호 교환 할 수 없으므로 AC 또는 DC 애플리케이션에도 선택해야합니다. 일부 SSR은 강제 공기 냉각이 필요하며 적절히 환기하지 않으면 손상 될 수 있습니다. SSR 선택에 대해 확실하지 않은 경우 Crydom.com의 전문가에게 문의하십시오.
