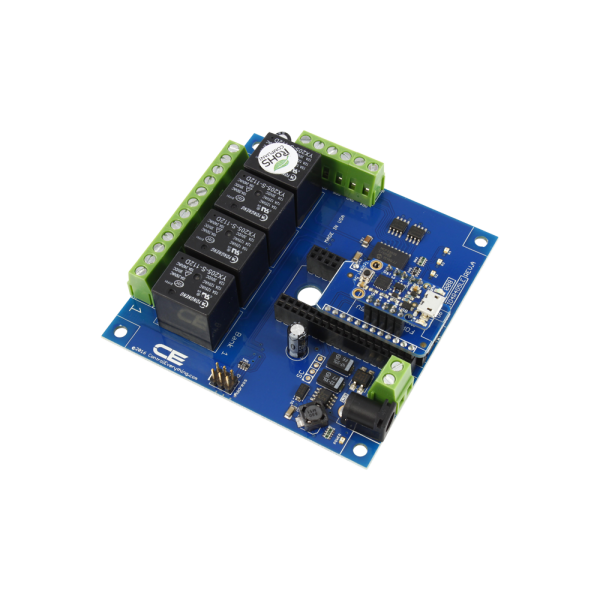

4 채널 범용 SPDT 릴레이 실드 + 4 GPIO (IoT 인터페이스 포함) > 릴레이 컨트롤러 & I/O
[1](3).jpg)
상품 이미지 전체보기
제품 정보
기능 개요
- IoT 인터페이스가있는 4 채널 릴레이 컨트롤러
- 4 채널 프로그래밍 가능 디지털 입력 / 출력 (GPIO)
- Electron, Photon, Bluz 또는 RedBear와 호환
- Onion, PyCom, Raspberry Pi, Arduino에 적용 가능
- MCP23008 I2C 제어 기계식 SPDT 릴레이
- 5A 또는 10A 릴레이를 사용한 범용 스위칭
- I2C 확장 포트가있는 세계에서 가장 확장 가능한 컨트롤러
- 열쇠 고리 확장 옵션을 사용한 무선 원격 작동
- ESP8266 및 USB IoT 인터페이스 모듈도 사용 가능
- 인터넷 릴레이 제어에 사용 가능한 IFTTT 펌웨어
- GitHub에서 사용 가능한 예제 라이브러리

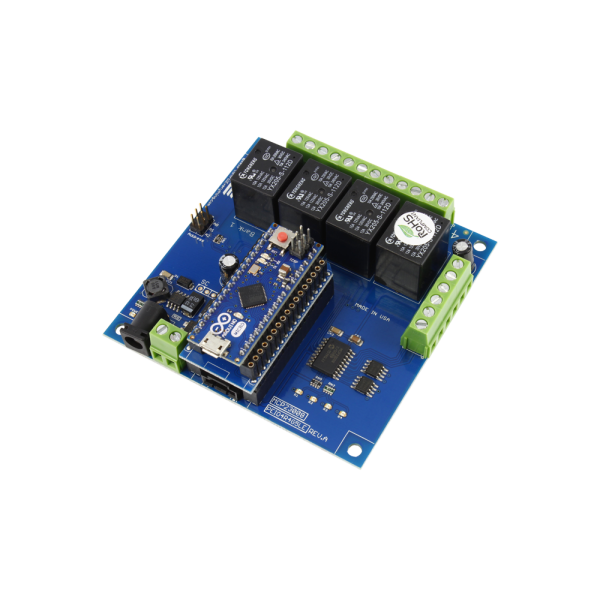

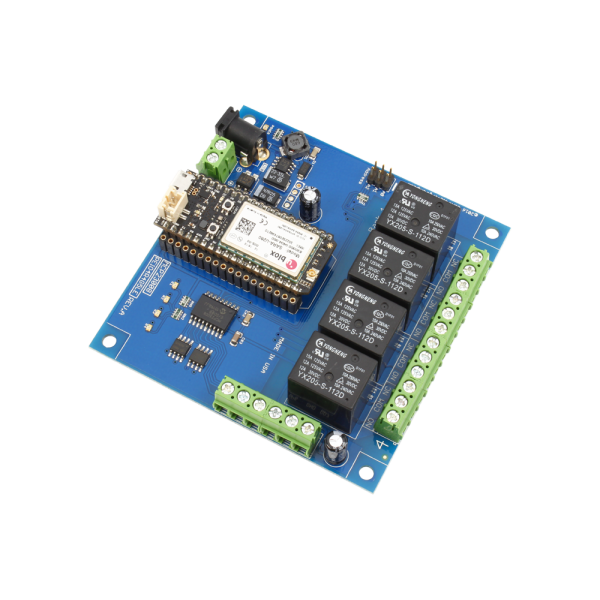

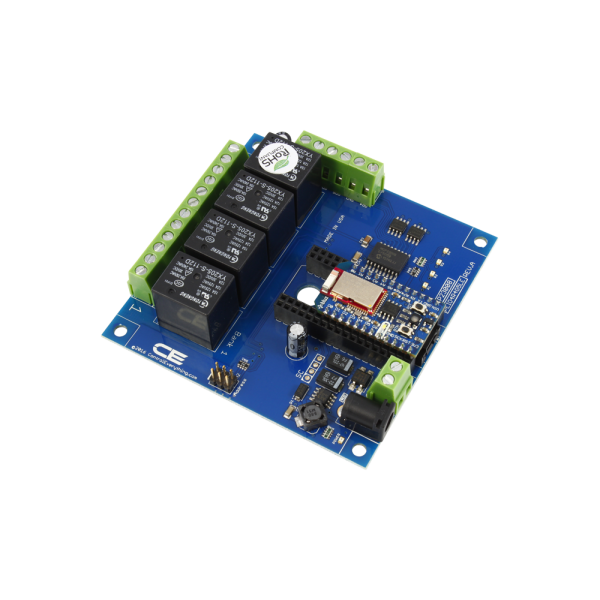

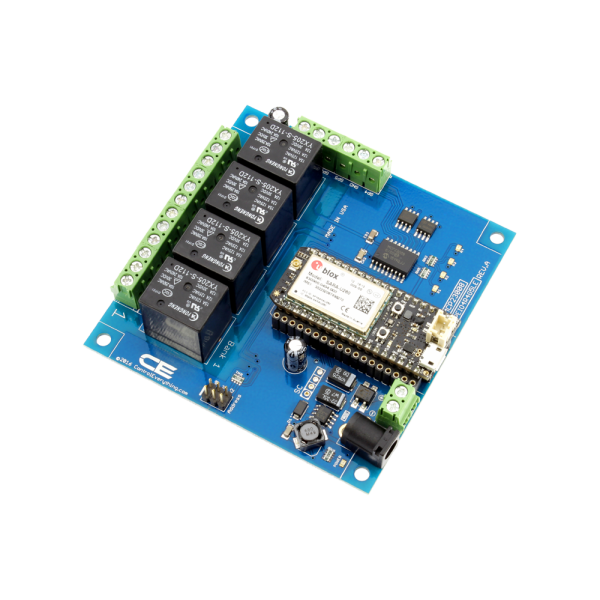

이 IoT 4 채널 범용 SPDT 릴레이 컨트롤러는 Particle Photon, Electron, Arduino 등 다양한 유형의 IoT 통신 모듈을 호스팅 할 수 있습니다. 온보드 SPDT 릴레이는 구매시 선택한 릴레이에 따라 240VAC에서 최대 절대 최대 10A까지 중저 전력 부하를 제어하는 데 적합합니다. NCD SPDT 릴레이 컨트롤러에는 각 릴레이에 대한 사용자 액세스를위한 3 개의 연결 단자가 있습니다. 이 설계는 외부 유도 억제 커패시터와 함께 사용할 때 약간의 유도 부하에 적합하지만 주로 저항 부하 스위칭에 중점을 둡니다. 이 컨트롤러에는 쇼핑 카트에 추가 할 때 사용자 정의 된 5A 및 10A SPDT 릴레이가 포함되어 있습니다.
이 컨트롤러는 GPIO 애플리케이션을위한 공통 I2C 인터페이스 칩인 MCP23008을 기반으로합니다. 이 설계에서 GPIO 포트는 4 개의 온보드 SPDT 릴레이를 제어하는 데 사용됩니다. 4 개의 프로그래밍 가능한 디지털 입력 / 출력 포트 핀은 접점 폐쇄 감지 애플리케이션에 사용하거나 외부 TTL 회로를 모니터링 및 제어하기 위해 나사 단자를 통해 사용할 수도 있습니다. 3 개의 온보드 주소 점퍼를 사용하면 최대 8 개의 유사한 장치 (MCP23008 또는 MCP23017 기반)를 개별 제어를 위해 동일한 I2C 버스에 연결할 수 있습니다. 온보드 상태 LED는 각 릴레이의 켜짐 / 꺼짐 상태를 표시합니다. 이 컨트롤러는 옵션 전원 공급 장치를 사용하거나 12VDC 및 나 전선의 직접 나사 단자 연결을 통해 전원을 공급받을 수 있습니다. 각 릴레이는 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 사용자가 액세스 할 수 있습니다.
IFTTT
IFTTT.com 및 Particle 서비스의 기능을 활용하여 거의 모든 작업을 수행하십시오. 누군가가 초인종을 울리면 트윗을 보내고, 누군가 문을 열면 전화기로 알림을 보내고, 간단한 설정으로 전화기에서 바로 거의 모든 것을 켜십시오. 가능성은 무한합니다. NCD는이 컨트롤러에 IFTTT에 쉽게 연결할 수 있도록 사전 프로그래밍 된 Particle Photon 모듈 옵션을 제공합니다. 프로그래밍이 필요하지 않습니다! 간단한 IFTTT 인터페이스를 사용하여 다양한 구성을 설정하십시오.
입자에 의해 구동
Particle Photon에 이전에는 불가능했던 방식으로 현실 세계와 상호 작용할 수있는 기능을 제공하십시오. 맞춤형 IFTTT 펌웨어로 사전 플래시 된 선택적 Particle Photon 모듈을 사용하면 NCD 호환 실드를 통해 다양한 유형의 릴레이 제어, 디지털 및 아날로그 센서 모니터링 등을 수행 할 수 있습니다. I²C 액세서리 보드를 시스템에 연결하여 다음 제어 및 자동화 프로젝트에 필요한 모든 것을 추가하십시오.
NCD IoT 인터페이스 란 무엇입니까?
NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로하는 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.
nodeLynk ™ IoT 장치 확장
이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.
nodeLynk는 무엇입니까?
nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.
무제한 I2C 확장
플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!
관련 부품 번호
이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.
릴레이 옵션
10Amp SPDT 신호 릴레이 옵션
이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10-Amp 릴레이는 SPDT 유형으로 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토
5Amp SPDT 신호 릴레이 옵션
이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토
· 제품 사양
IFTTT 시간 활성화 릴레이 스위치
NCD.io에서 릴레이를 제어하도록 IFTTT를 구성하는 방법을 알아 봅니다. IFTTT의 인터페이스가 변경되었지만이 기사에서는 프로그래밍없이 IFTTT를 사용하여 자동화를 달성 할 수있는 방법에 대한 좋은 개요를 제공합니다.
NCD 및 IFTTT
NCD가 IFTTT와 어떻게 작동하는지 알아보십시오. IFTTT는 릴레이 컨트롤러가 프로그래밍없이 가상 데이터에 반응 할 수 있도록하는 강력한 개방형 클라우드 솔루션입니다. 이메일, Google 문서 및 기타 여러 온라인 채널로 릴레이를 제어합니다.
릴레이 제어 소개
이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.
유도 억제
인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.
SPDT 릴레이 컨트롤러 사양
이 표는 모든 NCD SPDT 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.통합 노트
이 장치의 모든 릴레이는 SPDT 유형이며 각 릴레이에 3 개의 연결을 제공합니다. 공통, 정상 폐쇄 및 정상 개방. Common 연결은 릴레이가 꺼져있을 때 항상 Normally Closed 연결에 연결됩니다. 릴레이가 켜지면 Common 연결이 Normally Closed에서 분리되고 Normally Open으로 연결됩니다. 외부 부하는 항상 꺼져 있고 릴레이가 켜질 때 켜지도록 배선 될 수 있습니다. 선택적으로 외부 부하가 항상 켜져 있도록 배선 될 수 있으며 릴레이가 활성화되면 외부 부하가 꺼집니다. 릴레이의 정격은 10A 250VAC 또는 10A, 24VDC입니다. 릴레이는 Microchip Technology의 MCP230xx 시리즈 프로그래밍 가능 GPIO 포트 확장기를 사용하여 제어됩니다. 릴레이는 GPIO0 : 3을 사용하는 MCP23008에 의해 제어되며, GPIO4 : 7은 스크류 터미널을 통해 사용자 인터페이스에 사용할 수 있습니다. 온보드 릴레이 제어는 쉽습니다. GPIO0 : 3을 디지털 출력으로 설정합니다. 다음으로 GPIO0 : 3의 on / off 상태를 설정하여 해당 릴레이를 활성화합니다. LED는 온보드 릴레이의 상태를 나타냅니다. 이러한 모든 작업은 GitHub 저장소 (ControlEverythingCom)에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다. 이러한 모든 작업은 GitHub 저장소 (ControlEverythingCom)에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다. 이러한 모든 작업은 GitHub 저장소 (ControlEverythingCom)에 제공된 드라이버를 사용할 때 처리됩니다. 유도 성 스위칭 애플리케이션 (자기장을 생성하는 모든 것)에는 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 커패시터는 릴레이의 수명을 연장하고 고전압을 전환 할 때 오작동을 방지합니다.
IoT Interface Compatibility
NCD IoT Interface devices are designed to plug in to many popular IoT computing platforms. This allows the “brains” from other manufacturers to directly plug into our devices for easy plug-and-play operation. IoT interface devices use I²C as the underlying communications technology. The notes below will guide you into plugging 3rd party IoT technologies into our devices, we will highlight any adapters that may be required in this section. Please note that all IoT Interface Devices act as a I²C Master Device, and may be expanded by connecting to any of our Cross-Platform nodeLynk I²C Slave Devices using the nodeLynk I²C Output.
NCD IoT Interface Direct Connection
The following devices directly plug into NCD IoT Interface controllers without a adapter.
Particle ElectronParticle Photon (Particle.io)Bluz Module (Bluz.io)ESP8266 ModuleIf using a Particle Photon or Particle Electron communications module, the PKFR Key Fob Receiver overlay shield may be used to add long-range wireless Key Fob remote control to the communications module.
NCD IoT Interface Adapters
Use the following adapters will adapt the IoT Interface for I2C communications with other popular computing platforms:
Arduino Nano using the Arduino Nano AdapterArduino Micro using the Arduino Micro AdapterOnion Omega 1&2 using the OC AdapterPycom WiPy using the WiPy AdapterPycom WiPy2 & LoPy using LoPy AdapterAdafruit Huzzah ESP8266 using the Adafruit Huzzah AdapterWindows using USB Interface and the USB IoT Interface AdapterConvert IoT to I2C Interface Devices

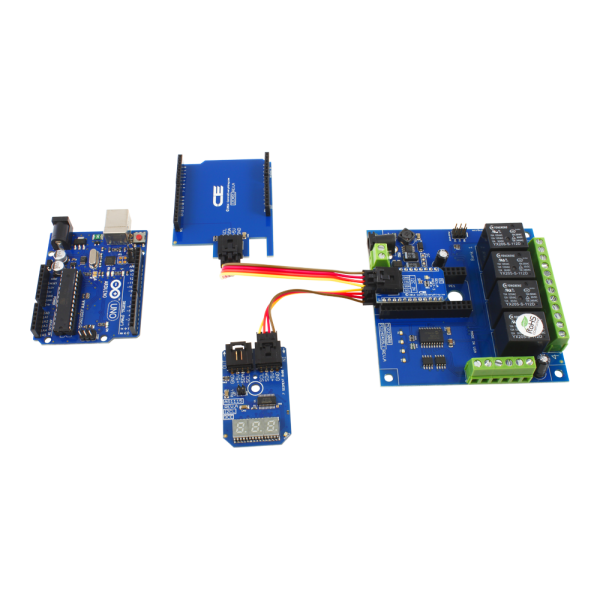

This device may be converted to an I²C slave device using the I2C to IoT Interface Adapter, ideal for use with Raspberry Pi, Beaglebone, Arduino Uno, and BridgeX5.Arduino Interface
Use the I2C to IoT Interface Adapter and a Arduino Uno Interface AdapterUse the I2C to IoT Interface Adapter and a Arduino Nano I²C ShieldUse the I2C to IoT Interface Adapter and plug into any Arduino Nano Master DeviceUse the I2C to IoT Interface Adapter and plug into any Arduino Micro Master DeviceUse the I2C to IoT Interface Adapter and plug into any Arduino Due Master DeviceBeagleBone Interface

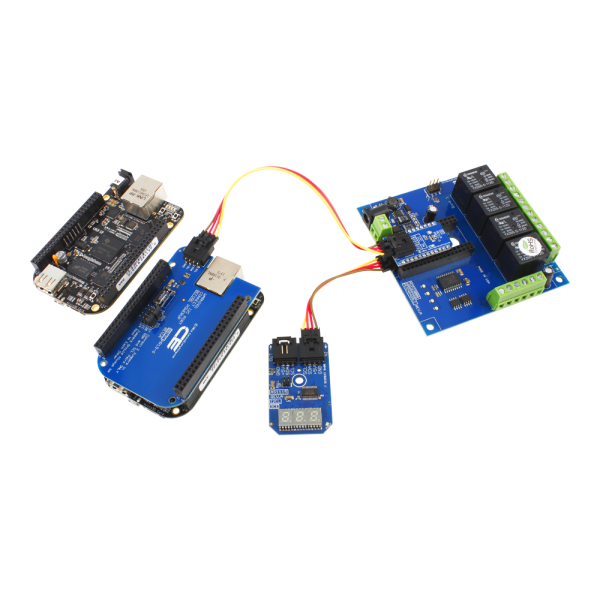

Use the I2C to IoT Interface Adapter and a BeagleBone I²C Interface AdapterBanana Pi Interface
Use the I2C to IoT Interface Adapter and a Banana Pi I²C Interface AdapterC.H.I.P. Interface
Use the I2C to IoT Interface Adapter and a C.H.I.P. I²C Interface AdapterRaspberry Pi Interface

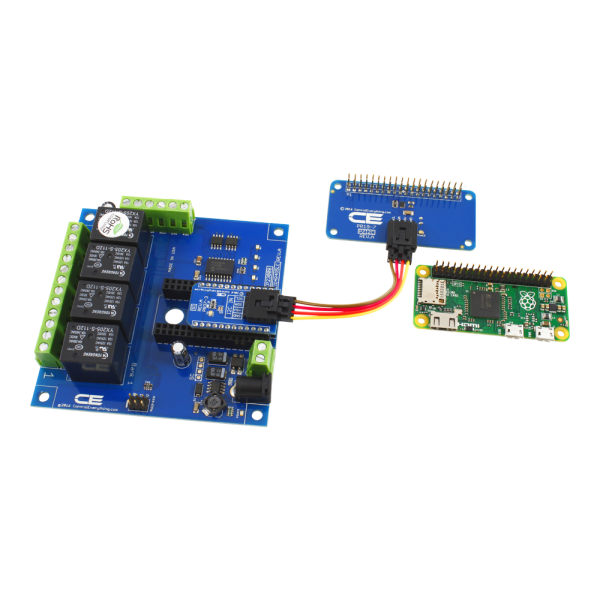

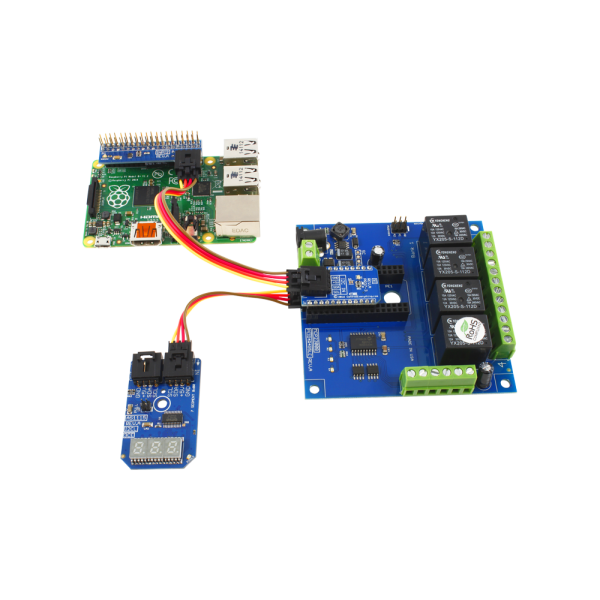

Use the I2C to IoT Interface Adapter and a Raspberry Pi I²C Interface AdapterUse the I2C to IoT Interface Adapter and a Raspberry Pi 2/3 I²C Interface AdapterUse the I2C to IoT Interface Adapter and a Raspberry Pi Zero I²C Interface AdapterWindows 8/10 PC Interface
Use the I2C to IoT Interface Adapter and a USB to I2C ConverterUse the I2C to IoT Interface Adapter and a BridgeX5 Series ControllerKey Fob Compatibility
NCD IoT Interface devices are also compatible with a 418MHz Key Fob receiver (Part Number: PKFR), allowing your Particle Electron, Photon, or Bluz to receive and process remote Key Fob commands up to 750 feet away. Up to 40 remote controls may be associated to the PKFR. Program your IoT communications module to receive wireless remote control commands using a Key Fob. Compatible with 1, 2, 3, 4, 5, and 8-Button MS Series Key Fobs from Linx Technologies.
· 제품 필수 상세정보
| 품명 | 상품페이지 참고 |
|---|---|
| 모델명 | 상품페이지 참고 |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상품페이지 참고 |
| 제조국 또는 원산지 | 상품페이지 참고 |
| 제조자 | 상품페이지 참고 |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 상품페이지 참고 |
