MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러 요약정보 및 구매

MODEL : MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • MCP23017 IoT 인터페이스가있는 16 채널 8W 12V FET 솔레노이드 드라이버 밸브 컨트롤러
    +0원

제품 정보

기능 개요
  • IoT 인터페이스가있는 12V On / Off 전력 공급 컨트롤러 실드
  • Particle Photon, Electron 또는 Bluz와 호환
  • Arduino, PyCom, Raspberry Pi, Onion 등에 적용 가능
  • 유도 부하와 함께 사용하도록 정격 된 16 채널 12V 출력
  • 솔레노이드, 밸브 및 DC 모터의 12V On / Off 제어 제공
  • 12V 백열등 또는 고전력 LED 조명의 솔리드 스테이트 온 / 오프 제어
  • 16 N 채널 BUK98150-55A 12V 5.5A 8W 전원 공급 장치
  • 저항성 또는 유도 성 솔리드 스테이트 DC 스위칭 애플리케이션 용으로 설계
  • 외부 센서 또는 컨트롤러 추가를위한 I2C 확장 포트
  • MCP23017 16 채널 I2C 인터페이스
  • 무료 I2C 확장 케이블 포함

이 16 채널 전력 FET 드라이버를 사용하면 I2C 통신을 사용하여 선호하는 IoT 통신 모듈에서 고전류 부하를 제어 할 수 있습니다. 이 장치는 16 개의 BUK98150-55A 전원 FET를 사용하여 16 개 채널의 온 / 오프 클라우드 제어를 허용합니다. 전 세계 어디에서나 고전력 계전기, 솔레노이드, 밸브, LED 또는 백열등을 제어합니다. BUK98150-55A는 최대 12VDC 및 5.5A의 전류 (8W 열 방출)로 스위칭 할 수 있으므로 유도 성 또는 저항성 스위칭 애플리케이션에 이상적인 선택입니다. 이 장치는 IoT 제어 12VDC 모터, 펌프, 밸브 및 솔레노이드에 이상적인 선택입니다. MCP23017 GPIO 칩은이 컨트롤러의 드라이버로 사용되어 단일 I2C 포트에서 최대 8 개의 장치로 통신을 쉽게 확장 할 수 있습니다.

NCD IoT 인터페이스 란 무엇입니까?

NCD IoT 인터페이스는 사용자에게 새로운 기술이 등장함에 따라 IoT 통신 기술을 변경하거나 업그레이드 할 수있는 수단을 제공합니다. NCD IoT 인터페이스는 WiFi 통신용 Particle Photon, 셀룰러 통신용 Electron, Bluetooth 용 Bluz와 직접 호환됩니다. 선택적으로 Arduino Nano, Micro, USB, PyCom WyPy, Onion Omega, Raspberry Pi 등에 직접 인터페이스를 제공하기 위해 어댑터를 설치할 수 있습니다. NCD IoT 인터페이스를 사용하면 하드웨어를 재사용 할 수 있으므로 더 이상 쓸모가 없습니다! I2C 통신을 기반으로하는 NCD IoT 인터페이스는 마이크로 컨트롤러의 GPIO 라인을 2 개만 사용하여 나머지 CPU를 다른 작업에 사용할 수 있도록합니다.

nodeLynk ™ IoT 장치 확장

이것은 공통 프로세서를 수용하고 온보드 감지 또는 제어 기능을 제공하는 IoT 장치입니다. 이 IoT 장치는 nodeLynk 확장 장치를 사용하여 추가 하드웨어 기능을 포함하도록 확장 될 수 있습니다. IoT 장치에있는 NCD IoT 소켓은 NCD ESP8266 및 ESP32 시리즈 프로세서는 물론 Particle Photon 및 Particle Electron을 직접 처리 할 수 ​​있습니다. 또한 Arduino Nano, Micro 및 Feather 마이크로 프로세서 모듈 용 NCD IoT 소켓 용 어댑터도 많이 제조합니다. 소켓 사이에는 I2C 확장에 사용되는 nodeLynk 커넥터가 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

무제한 I2C 확장

플러그 앤 플레이 nodeLynk I2C 인터페이스 표준을 기반으로 모든 NCD IoT 장치에는 nodeLynk I2C 확장 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다. ! 우리는 항상 플러그 앤 플레이 nodeLynk I2C 프레임 워크를위한 새로운 nodeLynk 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 nodeLynk I2C 확장 케이블을 사용하여 함께 연결하여 몇 초 만에 하드웨어를 재사용하거나 업그레이드하십시오!

· 제품 사양

배선도

pub?w=1460&h=2127&1622571881

pub?w=1462&h=1535&1622571881



선적 서류 비치

데이터 시트

공식 저장소

커뮤니티 저장소


통합 노트

이 컨트롤러에는 16 개의 12VDC 출력이 장착되어 있으며 I2C 통신을 사용하여 켜거나 끌 수 있습니다. 이 장치는 유도 또는 저항 스위칭 애플리케이션에 적합하며 펌프, 밸브, 솔레노이드, DC 모터, LED, 백열등, 릴레이, 접촉기 등에 사용할 수 있습니다. 통합 유도 억제 커패시터 및 플라이 백 다이오드는 과부하가 걸리는 애플리케이션에서 긴 수명을 보장합니다. 연결 예는 배선도를 참조하십시오. AC 전원 애플리케이션에는 사용할 수 없습니다. 이 장치에는 외부 12VDC 전원 공급 장치가 필요합니다.

IoT 인터페이스 호환성

NCD IoT 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결되도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. IoT 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 IoT 기술을 당사 장치에 연결하는 방법을 안내하며,이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 IoT 인터페이스 장치는 I²C 마스터 장치로 작동  하며 nodeLynk I²C 출력을 사용하여 크로스 플랫폼 nodeLynk I²C 슬레이브 장치 에 연결하여 확장 할 수 있습니다  .

NCD IoT 인터페이스 직접 연결

다음 장치는 어댑터없이 NCD IoT 인터페이스 컨트롤러에 직접 연결됩니다.

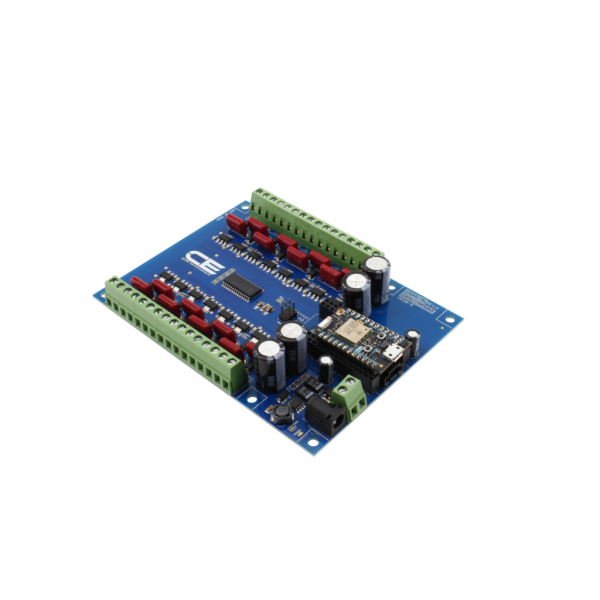

Particle Photon 또는 Particle Electron 통신 모듈을 사용하는 경우  PKFR Key Fob Receiver  오버레이 실드를 사용하여 통신 모듈에 장거리 무선 Key Fob 원격 제어를 추가 할 수 있습니다.

NCD IoT 인터페이스 어댑터

다음 어댑터를 사용하면 다른 인기있는 컴퓨팅 플랫폼과의 I2C 통신을 위해 IoT 인터페이스를 조정할 수 있습니다.

IoT를 I2C 인터페이스 장치로 변환

  • 이 장치는 I2C to IoT 인터페이스 어댑터를 사용하여 I²C 슬레이브 장치로 변환 할 수 있으며  Raspberry Pi, Beaglebone, Arduino Uno 및 BridgeX5와 함께 사용하기에 이상적입니다.

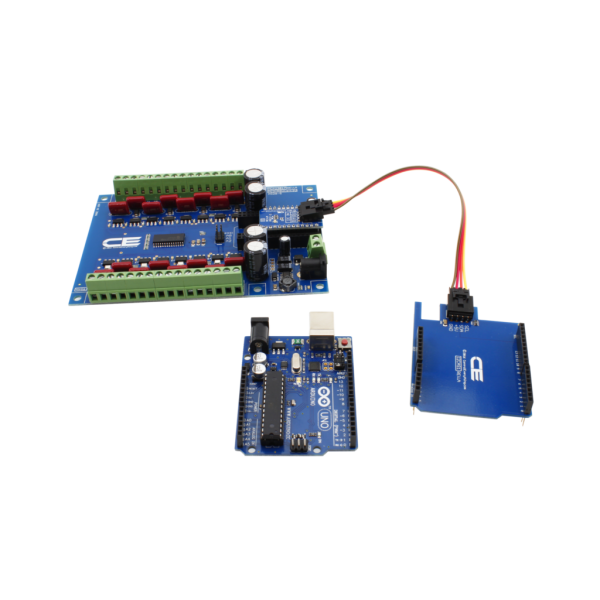

Arduino 인터페이스

BeagleBone 인터페이스

바나나 파이 인터페이스

CHIP 인터페이스

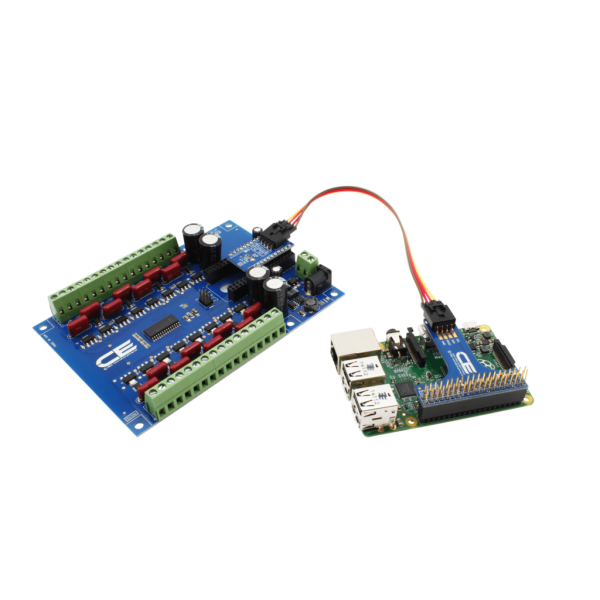

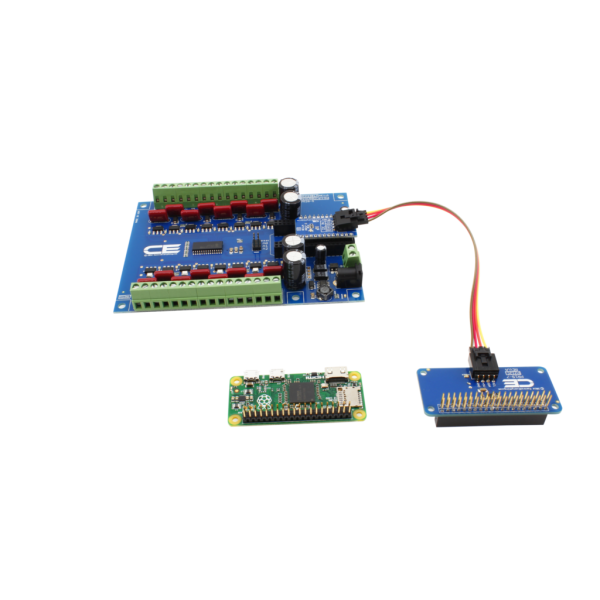

Raspberry Pi 인터페이스

Windows 8/10 PC 인터페이스

키 Fob 호환성

NCD IoT 인터페이스 장치는 418MHz Key Fob 수신기 (부품 번호 : PKFR ) 와도 호환 되므로 Particle Electron, Photon 또는 Bluz가 최대 750 피트 떨어진 곳에서 원격 Key Fob 명령을 수신하고 처리 할 수 ​​있습니다. 최대 40 개의 원격 제어를 PKFR에 연결할 수 있습니다. Key Fob을 사용하여 무선 원격 제어 명령을 수신하도록 IoT 통신 모듈을 프로그래밍하십시오. 와 호환 1, 2, 3, 4, 5, 8 버튼 MS 시리즈 열쇠 바지의 시계 주머니 LINX 기술에서.
