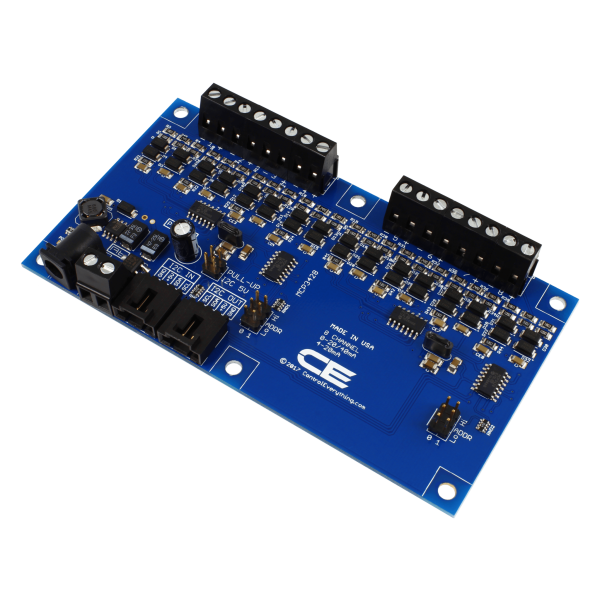

I2C 인터페이스가있는 8 채널 I2C 4-20mA 전류 수신기 요약정보 및 구매

MODEL : PR33-16

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • I2C 인터페이스가있는 8 채널 I2C 4-20mA 전류 수신기
    +0원

제품 정보

기능 개요
  • 8 채널 4-20mA, 0-20mA 또는 4-40mA ADC
  • 프로그래밍 가능한 x1-x8 이득 증폭기
  • 12 또는 16 비트 분해능
  • 최대 3.4MHz 통신 속도
  • 최대 8 개의 장치 연결을위한 I2C 포트
  • 온보드 전원 관리
  • 0x68 시작 주소

더 나은 산업 표준

이 8 채널 4-20mA ADC를 사용하면 좋아하는 플랫폼에서 필요한 판독 값을 얻을 수 있습니다. 센서를 모니터링하기 위해 Raspberry Pi가 필요하십니까? 문제가 아니다. 간편한 클라우드 통합을 원하십니까? Photon에 연결합니다. 검증 된 진정한 플랫폼처럼? Arduino, Windows 및 Linux를 지원합니다. 간단한 플러그 앤 플레이를 사용하여 자신의 방식대로 세상을 모니터링하기를 바랍니다.

이 4-20mA ADC는 널리 사용되는 산업 표준의 전력 및 신뢰성과 모든 I2C 제품의 적응성 및 기능을 결합합니다.

적응성

교체 가능한 어댑터를 사용하여 오늘날 가장 인기있는 플랫폼을 사용하고 전환 할 수있을뿐만 아니라 진정한 플러그 앤 플레이 시스템에서 장치의 기능을 확장하고 조정할 수 있습니다. 보드의 I2C 포트를 사용하면 여러 장치를 함께 연결할 수 있습니다. 릴레이 제어를 추가해야합니까? I2C 릴레이 컨트롤러 중 하나를 I2C 체인 끝에 넣으면 몇 초 안에 명령에 따라 생명력을 얻을 수 있습니다. 수백 개의 체인 가능한 I2C 장치를 사용할 수 있습니다.

세부 사항

이 I2C 8 채널 4-20mA 전류 수신기 보드는 0-10V 입력 전압을 읽을 수 있습니다. 신호 조절을위한 온보드 증폭기가 포함되어 있습니다. 이 보드는 두 개의 MCP3428을 사용하여 증폭 된 신호를 읽습니다. MCP3428은 구성 가능한 12 비트 또는 16 비트 분해능을 갖춘 4 채널 아날로그-디지털 컨버터로, 저속 고해상도 센서 모니터링에 이상적입니다. MCP3428은 16 비트 분해능에서 초당 15 개 샘플 또는 12 비트 분해능에서 초당 240 개 샘플로 아날로그 전압을 읽을 수 있습니다. MCP3428에는 x1, x2, x4, x8 프로그래밍 가능 이득 증폭기가있어 초 저전압 센서를 모니터링하는 데 이상적입니다. 8 개 채널 모두 4-20mA, 0-40mA, 0-20mA의 전체 범위를 모니터링 할 수 있습니다. 최대 8 개의 MCP3428 장치가 3 개의 부동 주소 입력을 사용하여 단일 I2C 통신 포트를 공유 할 수 있습니다.

이 4-20mA 전류 수신기 보드에는 2 개의 MCP3428 ADC가 내장되어 있으며 다른 I2C 주소로 점퍼 구성해야합니다.

참고 : 0-40mA 신호를 읽으려면 MCP3428 이득을 1로 설정하고 0-20mA 및 4-20mA 신호를 읽으려면 이득을 2로 설정하십시오. 4-20mA 장치에 전원을 공급하려면 외부 전원 공급 장치가 필요합니다.

해상도가 16 비트로 설정된 경우

  1. 4mA에서 원시 ADC 값은 약 5813입니다.
  2. 20mA에서 원시 ADC 값은 약 29390입니다.

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 인치 (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 함께 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에 걸쳐 주소 구성을 허용합니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치에는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC에서 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

· 제품 사양

배선도

pub?w=1460&h=1505&1624391406
pub?w=1460&h=1276&1624391406

pub?w=1462&h=1535&1624391406


데이터 시트


I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는  I²C 출력을 사용하여 다른 교차 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다  또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

Arduino 인터페이스

바나나 파이 인터페이스

BeagleBone 인터페이스

Bluz Bluetooth 인터페이스

CHIP 인터페이스

ESP8266 인터페이스

입자 인터페이스

Onion Omega 1 & 2 인터페이스

PyCom 인터페이스

Raspberry Pi 인터페이스

Windows 8/10 PC USB 인터페이스
