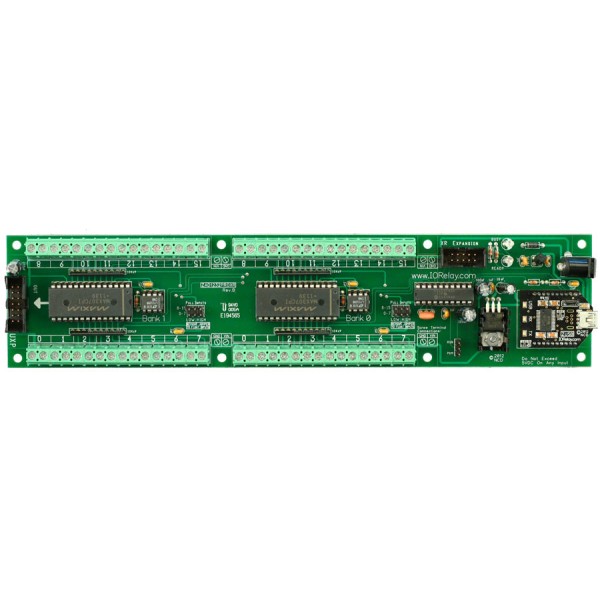

32 채널 8 비트 / 12 비트 아날로그-디지털 컨버터 + XR 확장 포트 요약정보 및 구매

MODEL : ZAD1232ProXR

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 32 채널 8 비트 / 12 비트 아날로그-디지털 컨버터 + XR 확장 포트
    +0원

제품 정보

기능 개요
  • 8 비트 또는 12 비트 아날로그-디지털 변환기
  • 32 채널 0-5VDC 아날로그 ADC 입력
  • 다양한 통신 인터페이스 기술 지원
    • 장거리 무선, Bluetooth, WiFi
    • 이더넷, USB, RS-232, RS-485
  • 개별 채널 또는 모든 채널을 동시에 읽기
  • 12VDC 작동은 USB 인터페이스로 25mA 만 소비합니다.
  • 테스트 및 학습 명령 세트를위한 기지국 소프트웨어
  • 115.2K 기본 전송 속도, 다양한 전송 속도 옵션 지원
  • 12 비트 분해능에서 채널당 초당 20 개 이상의 샘플
  • 더 빠른 작동 속도를위한 조정
  • 옵션 릴레이 확장을위한 ProXR 명령 세트

 비디오 플레이어
00:00
00:51

ProXR Enhanced with A / D

ProXR 정보 :

ProXR 시리즈 명령 세트에서 기대할 수있는 모든 제어 및 역 / 전 방향 호환성을 갖춘이 컨트롤러를 사용하면 간단한 명령을 전송하여 릴레이를 활성화하고, 릴레이 상태를 읽고, 최대 16 개의 릴레이 타이머를 활성화하고, XR 확장 포트를 사용하는 총 256 개의 릴레이. 모든 릴레이는 전자적으로 래치되며 릴레이를 켜는 명령을 보내고 릴레이를 끄는 다른 명령을 보냅니다.

릴레이를 활성화하고, 릴레이를 비활성화하고, 모든 릴레이를 한 번에 제어하는 ​​명령을 보낼 수 있으며, 릴레이가 몇 초, 몇 분 또는 몇 시간 동안 켜지도록 지시하는 명령을 보낼 수 있습니다. 256 개의 릴레이 중 하나에 16 개의 타이머를 할당 할 수 있으며 기간이 만료 된 후 타이머가 꺼 지도록 설정할 수 있습니다.

A / D 변환

아날로그에서 디지털로 변환하면 8 비트 또는 12 비트 분해능을 사용하여 0-5V에서 전압 레벨을 읽을 수 있습니다. 이것은 온도 센서를 읽는 데 특히 유용합니다 (1 개의 온도 센서가 보드에 내장되고 아날로그 입력 번호 8과 공유 됨). A / D 입력은 조도 센서, 열전대, 스위치 폐쇄 또는 생각할 수있는 다른 종류의 센서를 읽는 데에도 유용합니다. 내장 풀업 / 다운 저항은 입력을 조용하게 유지합니다.

업데이트 된 통신 기술

이 제품은 많은 통신 기술을 지원하도록 업데이트되었습니다. 일반적으로 모두 115.2K 보드에서 데이터를 직렬 통신으로 변환하는 프로토콜 변환기로 작동하므로 각 관련 통신 기술에 대한 빠른 시작 안내서를 참조하십시오. 아래 통신 기술 중 하나를 선택하십시오.

· 제품 사양

기계 도면


WiFi 모듈 설정

Wi-Fi 구성 키트를 사용하여 네트워크에 연결하려면 Wi-Fi 통신 모듈을 구성해야합니다. Wi-Fi 구성 키트는 3 개의 LED가있는 작은 블랙 보드로 구성됩니다. 구성 보드는 ZIGMO로 표시됩니다. 모듈은 그림과 같이 보드에서 제거하고 ZIGMO에 연결해야 할 수 있습니다. ZIGMO는 구성을 위해 컴퓨터의 USB 포트에 연결되며 일부 USB 드라이버를 컴퓨터에 설치해야 할 수 있습니다. 베이스 스테이션 소프트웨어는 Wi-Fi 통신 모듈을 구성하는 데 필요하며 무료로 다운로드 할 수 있습니다. 이 소프트웨어는 해당 지역에서 호환되는 Wi-Fi 라우터를 식별하고 선택한 라우터를 Wi-Fi 통신 모듈에 할당합니다. 암호를 포함한이 소프트웨어를 사용하여 네트워크 보안 옵션을 구성 할 수 있습니다. NCD베이스 스테이션 소프트웨어는 다음에서 찾을 수 있습니다.ncd.io/start .

이더넷 릴레이 제어 소개

이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분석해드립니다. ncd.io/start 에서 NCD베이스 스테이션을 찾을 수 있습니다 .

USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

릴레이 제어 명령 (ProXR 파트 1)

Windows 10 및 USB 릴레이 보드를 사용하여 컴퓨터에서 릴레이 제어. 릴레이를 켜고 끄고 릴레이 상태를 읽습니다. 이 비디오는베이스 스테이션을 참조로 사용하여 릴레이 제어 명령이 작동하는 방법에 대한 간략한 소개를 제공합니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .

기지국 개요 ProXR 시리즈 릴레이 컨트롤러

이 비디오는 ncd.io/start 에서 무료로 다운로드 할 수있는 Base Station에 대한 간략한 소개 입니다. Base Station은 산업용 시리즈 보드를 제어하고 빠른 명령 참조를 제공 할 수있는 무료 소프트웨어 다운로드입니다. 전체베이스 스테이션 빠른 시작 가이드는 https://ncd.io/base-station-quick-start-guide/ 에서 찾을 수 있습니다  .

릴레이 전원 공급 상태 맵 (ProXR 파트 3)

이 비디오는 릴레이 상태를 읽는 방법과 ProXR 릴레이 컨트롤러를 사용하여 릴레이의 전원 켜기 기본 상태를 설정하는 방법을 보여줍니다. 이 비디오는 16 채널 USB 릴레이 보드를 사용합니다. 릴레이 전원 공급 상태 매핑을 사용하면 릴레이 컨트롤러의 전원 손실을 설명 할 수 있습니다.

개별 릴레이 제어 (ProXR 파트 4)

이 비디오는 16 채널 USB 릴레이 보드에서 개별 릴레이를 제어하는 ​​방법을 보여줍니다. 릴레이를 개별적으로 제어하는 ​​것은 릴레이 컨트롤러에서 릴레이를 제어하는 ​​가장 쉬운 방법입니다. 단일 엔드 포인트 / PC가이를 제어하는 ​​애플리케이션에 이상적이며 하나의 명령으로 여러 릴레이를 제어 할 필요가 없습니다.

릴레이 새로 고침 자동 및 수동 모드 (ProXR 파트 2)

자동 및 수동 릴레이 새로 고침 모드 ProXR 산업용 릴레이 컨트롤러 사용자를 위해 설명되었습니다. 이 비디오는 16 채널 USB 릴레이 보드를 보여줍니다. 수동 릴레이 새로 고침은 간격에 따라 릴레이 상태 (켜기 / 끄기) 만 업데이트해야하는 경우에 유용합니다. 릴레이 제어 명령을 보드에 보낼 수 있으며 수동 새로 고침 명령이 전송 될 때까지 변경 사항이 적용되지 않습니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈

FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다.  https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

16 채널 USB 릴레이 컨트롤러로 시연 된 릴레이 그룹화 (ProXR 파트 6)

이 비디오는 16 채널 USB 릴레이 컨트롤러를 사용하는 ProXR 릴레이 그룹화 명령을 보여줍니다. 그룹화 명령은 DPDT 릴레이를 시뮬레이션하고 하나의 릴레이가 트리거 될 때마다 여러 릴레이가 트리거되어야하는 애플리케이션에 유용합니다.

16 채널 USB 릴레이 보드로 시연 된 릴레이 플래셔 (ProXR 파트 7)

이 비디오는 16 채널 USB 릴레이 보드를 사용하는 ProXR 릴레이 플래싱 명령을 보여줍니다. 릴레이 점멸은 신호 작동, 경고 부저 및 정기적으로 활성화되어야하는 릴레이가 필요한 기타 애플리케이션에 이상적입니다.

16 채널 USB 릴레이 모듈로 시연 된 릴레이 타이머 (ProXR 파트 5)

이 비디오는 16 채널 USB 릴레이 모듈을 사용하는 ProXR 릴레이 타이머 명령을 보여줍니다. 릴레이 타이머는 ProXR 명령 세트의 강력한 도구입니다. 릴레이가 설정된 후 단일 명령을 사용하여 미리 선택한 시간 동안 릴레이를 켜거나 끕니다. 이는 펄싱 릴레이, 서버 / 컴퓨터 재부팅 및 릴레이가 특정 시간 동안 만 활성화되어야하는 더 많은 애플리케이션에 유용한 도구를 제공합니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를  참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.

802154 범위

장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.

무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

WiFi 소개

WiFi 모듈 및 기술을 소개합니다. store.ncd.io 에서 제공하는 WiFi 릴레이 컨트롤러 사용에 대한 장점, 단점 및 유용한 정보를 알아보십시오 https://ncd.io/wifi-module-quick-start-guide/ 에서 WiFi 릴레이 컨트롤러를 사용하고 구성하는 방법에 대한 자세한 정보를 찾을 수 있습니다  .

가상 직렬 설정을 통한 이더넷

가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.

Web-i FTP 지침

FTP 및 Web-i 인터페이스 사용자 정의 방법을 알아보십시오. Web-i 인터페이스와 작동 방식을 일부 변경하려면이 비디오의 지침을 따르고 몇 분 안에 작동 및 개발할 수 있습니다.

Web-i 구성

Web-i를 올바르게 구성하는 방법을 알아보십시오. 필요에 맞게 Web-i의 구성을 변경하는 방법을 알아보십시오. 매크로 사용자 지정, UDP 브로드 캐스트 변경 또는 고정 IP 주소 또는 암호 설정 여부에 관계없이이 비디오를 통해 시작하고 실행할 수 있습니다.

Web-i 시작하기

이 비디오는 Web-i 인터페이스를 사용하고 익숙해지는 방법에 대한 기본 사항을 보여줍니다. Web-i 컨트롤러를 찾는 데 사용되는이 소프트웨어가 변경되었습니다. 이제 NCD베이스 스테이션을 사용하여 Web-i 장치를 찾을 수 있습니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .

Web-i 소개

다음 프로젝트에서 Web-i를 사용하여 얻을 수있는 이점과 기능에 대해 알아보십시오. 릴레이 제어에서 센서 모니터링까지 Web-i는 웹 제어 릴레이를위한 사용하기 쉬운 인터페이스를 제공합니다.

XR 및 UXP 확장 포트

XR 릴레이 확장 및 UXP IO 확장 보드에 대한 기본 소개를 확인하십시오. XR 확장 보드는 ProXR 컨트롤러에 추가 릴레이를 제공하는 반면 UXP 확장 보드는 ADC 및 디지털 IO와 같은 추가 기능을 제공합니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

아날로그-디지털 변환기 소개

아날로그에서 디지털로의 변환의 기초를 배우십시오. 우리 보드의 대부분은 보드에 직접 아날로그-디지털 입력이 있습니다. 이러한 ADC 입력은 센서를 모니터링하고 이러한 센서 판독 값을 기반으로 소프트웨어에서 릴레이를 제어하는 ​​데 적합합니다. 이 비디오는 사용 방법, 이유 및시기를 보여줍니다.

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.




900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
