XR 확장 8 채널 DPDT 신호 릴레이 컨트롤러 요약정보 및 구매

MODEL : XR81DPDT

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • XR 확장 8 채널 DPDT 신호 릴레이 컨트롤러
    +0원

제품 정보

기능 개요
  • 8 개의 온보드 DPDT 릴레이
  • 1, 3 또는 5A 릴레이 옵션으로 사용 가능
  • 온보드 나사 터미널 커넥터
  • 신호 및 라이트 전력 스위칭 애플리케이션 용
  • XR 입력 및 출력 커넥터
  • 6 ″ XR 확장 케이블 포함
  • 온보드 전원 및 릴레이 상태 LED
  • 이중 2.1mm 및 나사 단자 전원 커넥터
  • ProXR AD8 및 ProXR UXP 컨트롤러와 호환

8 채널 DPDT 릴레이가있는 ProXR 릴레이 확장 보드

이 릴레이 확장 컨트롤러에는 선택한 변형에 따라 1, 3 또는 5A의 전류를 전환 할 수있는 8 개의 온보드 DPDT 릴레이가 포함되어 있습니다. 이 릴레이 확장 컨트롤러는 ProXR 시리즈 산업용 릴레이 컨트롤러에 연결하도록 설계되었으며 필요한 XR 릴레이 확장 컨트롤러 케이블을 포함합니다. 온보드 상태 LED는 각 릴레이의 켜짐 / 꺼짐 상태를 나타냅니다. 이 확장 컨트롤러는 12V DC에서 작동하며 2 선을 온보드 나사 터미널 커넥터에 연결하거나 2.1mm 중앙 ​​양극 배럴 커넥터로 전원 공급 장치 (별매)를 연결하여 전원을 공급할 수 있습니다.

ProXR 확장 성

ProXR 컨트롤러는 릴레이 확장을 염두에두고 제작되었습니다. 고전력, 신호, 범용 또는 솔리드 스테이트 스위칭을 위해 다양한 유형의 릴레이를 쉽게 추가 할 수 있습니다. XR 확장 포트를 사용하면 확장 보드를 추가하고 최대 256 개의 릴레이를 제어 할 수 있습니다.

위 : 8 채널 확장 보드가 부착 된 4 채널 ProXR 시리즈 컨트롤러 (아래).
XR 확장 모듈을 차례로 연결하기 만하면 모든 ProXR 보드에 최대 256 개의 릴레이까지 릴레이를 추가 할 수 있습니다.

XR 확장 포트

XR 릴레이 확장 컨트롤러는 기존 NCD ProXR 시리즈 컨트롤러에 다양한 릴레이 스위칭 기능을 추가합니다.

XR 확장 포트는 XR 확장 포트가 장착 된 ProXR 컨트롤러에 외부 릴레이 뱅크를 추가하는 데 사용됩니다. 새로운 장치를 계속 개발함에 따라 모듈 식 아키텍처가 구현되어 최대한의 사용자 유연성을 제공합니다.

XR 확장 뱅크 제어

FXR 확장 보드에는 온보드 두뇌가 없습니다. 이들은 "마스터"ProXR 장치의 두뇌에 전적으로 의존합니다. XR 확장 모듈에는 많은 가능성이 있습니다.

  • ProXR 시리즈 컨트롤러에 최대 256 개의 릴레이 추가
  • 애플리케이션 요구 사항에 맞게 릴레이 유형을 혼합 및 일치
  • 기계식 및 솔리드 스테이트 릴레이 유형 중에서 선택
  • 신호 스위칭 애플리케이션을위한 DPDT 릴레이 선택

XR 확장 보드를 함께 연결

XR 확장 컨트롤러는 XR 입력 및 XR 출력 커넥터로 구성됩니다. ProXR 컨트롤러의 XR 출력을 릴레이 확장 보드에있는 XR 입력에 연결하기 만하면됩니다. 더 많은 릴레이를 연결하는 것은 쉽습니다. ProXR 확장 보드의 XR 출력을 다음 릴레이 확장의 XR 입력에 연결하기 만하면됩니다. 애플리케이션에 따라 다양한 릴레이 유형을 믹스 앤 매치합니다.

확장 보드에는 항상 6 ″ 확장 케이블이 포함되어 있습니다. 필요한 경우 더 긴 케이블을 제공 할 수 있지만 케이블을 최대한 짧게 유지하는 것이 중요합니다. 모든 사용자가 설치, 전기 간섭의 양 및 전체 케이블 길이에 따라 다르기 때문에 총 256 개의 릴레이까지 확장 할 수있는 것은 아닙니다. 최상의 호환성을 위해 ProXR 컨트롤러의 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

XR81DPDT XR83DPDT XR85DPDT
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션

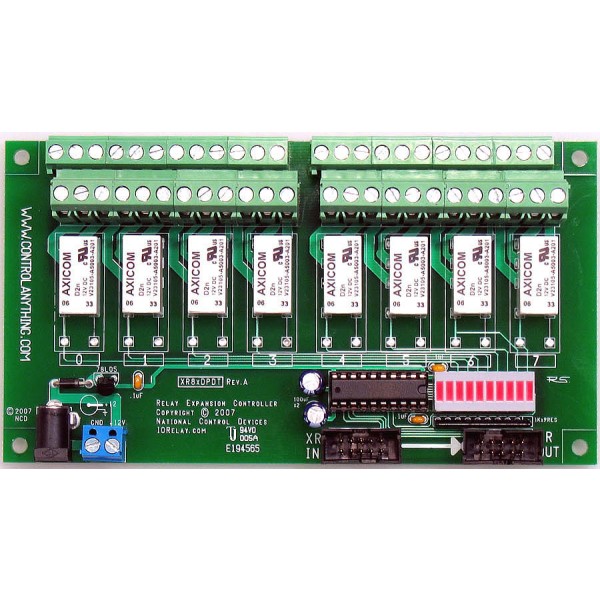

1a_dpdt_relay

1Amp DPDT 신호 릴레이 옵션

이 컨트롤러는 1Amp 소 신호 릴레이 옵션을 제공하여 1Amp에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 1Amp 신호 릴레이는 DPDT 유형으로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며 각 연결은 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC)입니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 16 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

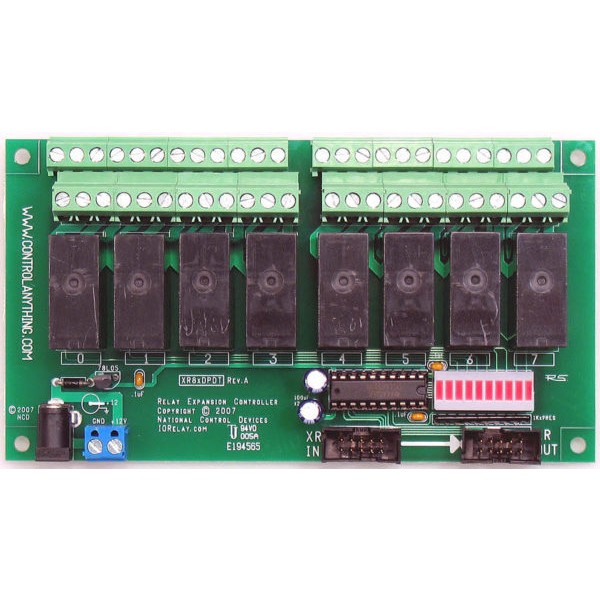

3A_dpdt_relay

3Amp DPDT 신호 릴레이 옵션

이 컨트롤러는 3Amp 소 신호 릴레이 옵션을 제공하여 3A에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 3Amp 신호 릴레이는 DPDT 유형으로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며 각 연결은 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC)입니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 14 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

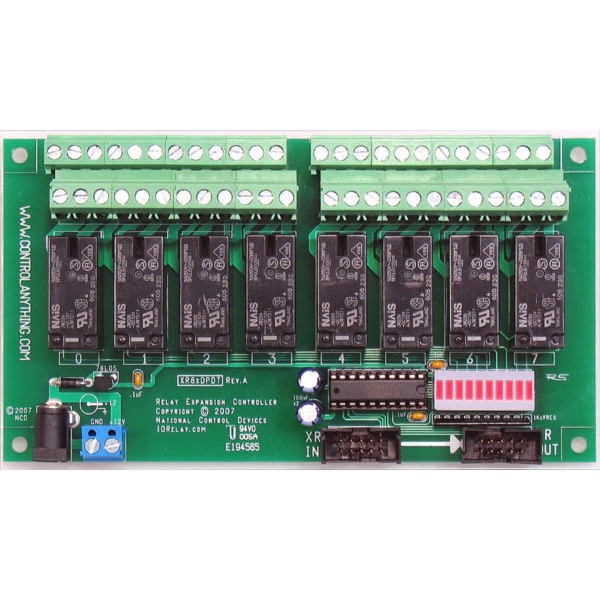

5a_dpdt_relay

5Amp DPDT 신호 릴레이 옵션

이 컨트롤러는 5Amp 신호 릴레이 옵션을 제공하여 5A에서 최대 12VDC의 신호를 제어 할 수 있습니다. 오디오, 통신 및 경부 하 전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 5Amp 신호 릴레이는 DPDT 종류로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며 각 연결은 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC)입니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 14 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

· 제품 사양

기계 도면

배선도

pub?w=1456&h=578&1624485298
pub?w=1456&h=578&1624485298

pub?w=1456&h=578&1624485298


릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.

ProXR 대 ProXR Lite

ProXR 컨트롤러에는 XR 확장 포트가 포함되어 있습니다. 이 컨트롤러는 ProXR 시리즈 컨트롤러의 XR 확장 포트에 연결됩니다. ProXR Lite 컨트롤러에는 XR 확장 포트가 포함되어 있지 않습니다. 따라서이 확장은 ProXR Lite 시리즈 컨트롤러에서 작동하지 않습니다.

XR vs. FXR 확장

XR 및 FXR 확장은 매우 유사하지만 서로 직접 호환되지 않습니다. FXR 확장 포트는 XR의 업데이트 된 버전으로, 금속 인클로저를 지원하는 직각 커넥터가 포함되어 있습니다. FXR 케이블은 또한 I2C 데이터를 전송할 수 있습니다. 직각 커넥터로 인해 케이블의 극성이 XR 확장과 호환되지 않습니다.

최대 릴레이 정격 참고

ProXR은 최대 256 개의 릴레이까지 확장 할 수 있습니다. 경우에 따라 256 개의 릴레이를 모두 제어하지 못할 수도 있습니다. 특히 높은 노이즈 수준이 관련 될 수있는 애플리케이션에서는 더욱 그렇습니다. 모든 사용자가 모든 애플리케이션에서 256 개의 릴레이를 모두 활용할 수 있다는 것을 보장 할 수 없기 때문에 실험이 필요할 수 있습니다. 여러 확장이 함께 연결되면 노이즈가 축적되는 경향이 있습니다. 최상의 결과를 얻으려면 XR 확장 케이블이 가능한 짧아야합니다. ProXR의 일반적인 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.
