XR 확장 16 채널 DPDT 신호 릴레이 컨트롤러 요약정보 및 구매

MODEL : PR60-56_XR161DPDT

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • XR 확장 16 채널 DPDT 신호 릴레이 컨트롤러
    +0원

제품 정보

기능 개요
  • 16 개의 온보드 DPDT 릴레이
  • 1, 3 또는 5A 릴레이 옵션으로 사용 가능
  • 온보드 나사 터미널 커넥터
  • 신호 및 라이트 전력 스위칭 애플리케이션 용
  • XR 입력 및 출력 커넥터
  • 6 ″ XR 확장 케이블 포함
  • 온보드 전원 및 릴레이 상태 LED
  • 이중 2.1mm 및 나사 단자 전원 커넥터
  • ProXR AD8 및 ProXR UXP 컨트롤러와 호환

16 채널 DPDT 릴레이가있는 ProXR 릴레이 확장 보드

이 릴레이 확장 컨트롤러에는 선택한 변형에 따라 1, 3 또는 5A의 전류를 스위칭 할 수있는 16 개의 온보드 DPDT 릴레이가 포함되어 있습니다. 이 릴레이 확장 컨트롤러는 ProXR 시리즈 산업용 릴레이 컨트롤러에 연결하도록 설계되었으며 필요한 XR 릴레이 확장 컨트롤러 케이블을 포함합니다. 온보드 상태 LED는 각 릴레이의 켜짐 / 꺼짐 상태를 나타냅니다. 이 확장 컨트롤러는 12V DC에서 작동하며 2 선을 온보드 나사 터미널 커넥터에 연결하거나 2.1mm 중앙 ​​포지티브 배럴 커넥터로 전원 공급 장치 (별매)를 연결하여 전원을 공급할 수 있습니다.

새 버전 배송 가능

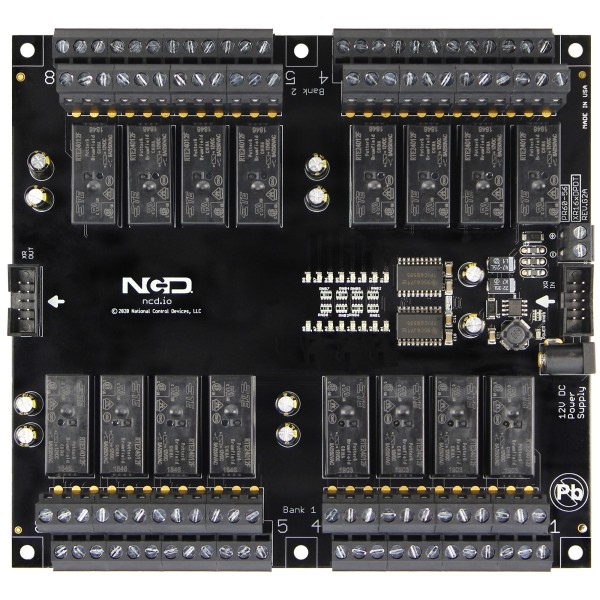

2020 년 말부터 동일한 기능과 설치 공간을 유지하면서 구성 요소 수를 늘려 더 나은 제품을 만들기 위해이 제품을 일부 업데이트했습니다. 새로운 Rev G2 시리즈는 향상된 전원 공급 장치 회로를 추가하여 향상된 전력 가용성을 제공하면서 노이즈 내성을 개선합니다. 또한 유도 부하를 더 잘 처리 할 수 ​​있도록 릴레이 구동 회로를 개선하고 회로 기판의 색상을 검정색으로 변경했습니다. 업데이트 된 로고를 사용하여 ncd.io의 브랜딩을 업데이트했습니다.

이것은 당신이 수년 동안 구매해온 것과 동일한 제품이지만 이제는 향상된 전자 제품을 사용하고 원래 디자인과 동일한 공간을 유지합니다. 가장 중요한 것은이 제품은 이제 레거시 제품이므로 중요한 부품이 아직 사용 가능한 한 폐기되지 않을 것입니다. 당사의 새로운 고속 픽 앤 플레이스 조립 라인으로 구축 된 당사는 상상할 수있는 모든 볼륨으로 확장 할 수있는 잠재력으로 하루에 수천 단위의 속도로 표면 실장 조립 프로세스를 완료 할 수 있으므로 공급에 대해 걱정할 필요가 없습니다. 수량 또는 공급망 문제.

주의 :  일부 주문은 원래 버전을받을 수 있습니다.  원래 재고가 고갈되고 새 재고가 확보되면 업데이트 된 버전이 배송되기 시작합니다.

업데이트 된 기능

  • 로고 및 브랜딩 업데이트, PCB 색상을 검은 색으로 변경
  • 향상된 노이즈 내성을위한 개선 된 릴레이 드라이브 회로
  • 저열 및 고전력을위한 스위처 레귤레이터를 사용하여 향상된 전원 공급 회로
  • 노이즈로부터 로직 및 구동 회로를 더 잘 분리하기 위해 추가 된 페라이트 비드
  • 공급망 제한을 해결하기 위해 일반적으로 사용 가능한 LED로 마이그레이션
  • 99 % 동일한 모양 – 더 나은 핏과 마감을 위해 커넥터 위치를 약간만 변경
  • 이제 당사의 고속 픽 앤 플레이스 머신으로 제작되어 대용량 애플리케이션 용
  • 레거시 상태 제품 – 폐기되지 않음

ProXR 확장 성

ProXR 컨트롤러는 릴레이 확장을 염두에두고 제작되었습니다. 고전력, 신호, 범용 또는 솔리드 스테이트 스위칭을 위해 다양한 유형의 릴레이를 쉽게 추가 할 수 있습니다. XR 확장 포트를 사용하면 확장 보드를 추가하고 최대 256 개의 릴레이를 제어 할 수 있습니다.

위 : 8 채널 확장 보드가 부착 된 4 채널 ProXR 시리즈 컨트롤러 (아래).
XR 확장 모듈을 차례로 연결하기 만하면 모든 ProXR 보드에 최대 256 개의 릴레이까지 릴레이를 추가 할 수 있습니다.

XR 확장 포트

XR 릴레이 확장 컨트롤러는 기존 NCD ProXR 시리즈 컨트롤러에 다양한 릴레이 스위칭 기능을 추가합니다.

XR 확장 포트는 XR 확장 포트가 장착 된 ProXR 컨트롤러에 외부 릴레이 뱅크를 추가하는 데 사용됩니다. 새로운 장치를 계속 개발함에 따라 모듈 식 아키텍처가 구현되어 최대한의 사용자 유연성을 제공합니다.

XR 확장 뱅크 제어

FXR 확장 보드에는 온보드 두뇌가 없습니다. 이들은 "마스터"ProXR 장치의 두뇌에 전적으로 의존합니다. XR 확장 모듈에는 많은 가능성이 있습니다.

  • ProXR 시리즈 컨트롤러에 최대 256 개의 릴레이 추가
  • 애플리케이션 요구 사항에 맞게 릴레이 유형을 혼합 및 일치
  • 기계식 및 솔리드 스테이트 릴레이 유형 중에서 선택
  • 신호 스위칭 애플리케이션을위한 DPDT 릴레이 선택

XR 확장 보드를 함께 연결

XR 확장 컨트롤러는 XR 입력 및 XR 출력 커넥터로 구성됩니다. ProXR 컨트롤러의 XR 출력을 릴레이 확장 보드에있는 XR 입력에 연결하기 만하면됩니다. 더 많은 릴레이를 연결하는 것은 쉽습니다. ProXR 확장 보드의 XR 출력을 다음 릴레이 확장의 XR 입력에 연결하기 만하면됩니다. 애플리케이션에 따라 다양한 릴레이 유형을 믹스 앤 매치합니다.

확장 보드에는 항상 6 인치 확장 케이블이 포함되어 있습니다. 필요한 경우 더 긴 케이블을 제공 할 수 있지만 케이블을 최대한 짧게 유지하는 것이 중요합니다. 모든 사용자가 설치, 전기 간섭의 양 및 전체 케이블 길이에 따라 다르기 때문에 총 256 개의 릴레이까지 확장 할 수있는 것은 아닙니다. 최상의 호환성을 위해 ProXR 컨트롤러의 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

XR161DPDT XR163DPDT XR165DPDT
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


1a_dpdt_relay

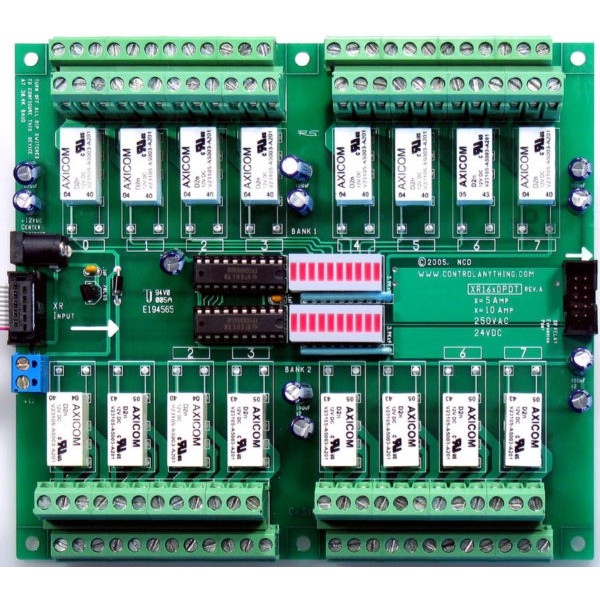

1Amp DPDT 신호 릴레이 옵션

이 컨트롤러는 1Amp 소 신호 릴레이 옵션을 제공하여 1Amp에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 1Amp 신호 릴레이는 DPDT 유형으로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며 각 연결은 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC)입니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 16 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

3A_dpdt_relay

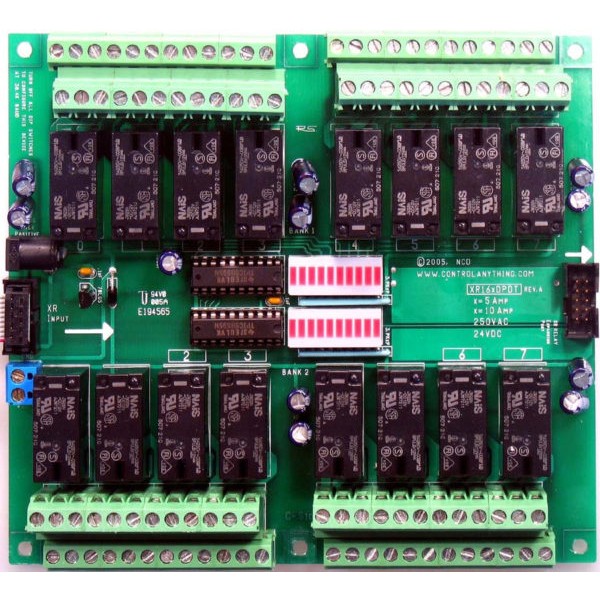

3Amp DPDT 신호 릴레이 옵션

이 컨트롤러는 3Amp 소 신호 릴레이 옵션을 제공하여 3A에서 최대 12VDC의 저전력 통신 신호를 제어 할 수 있습니다. 오디오, 통신 및 초 저전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 3Amp 신호 릴레이는 DPDT 유형으로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며 각 연결은 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC)입니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 14 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

5a_dpdt_relay

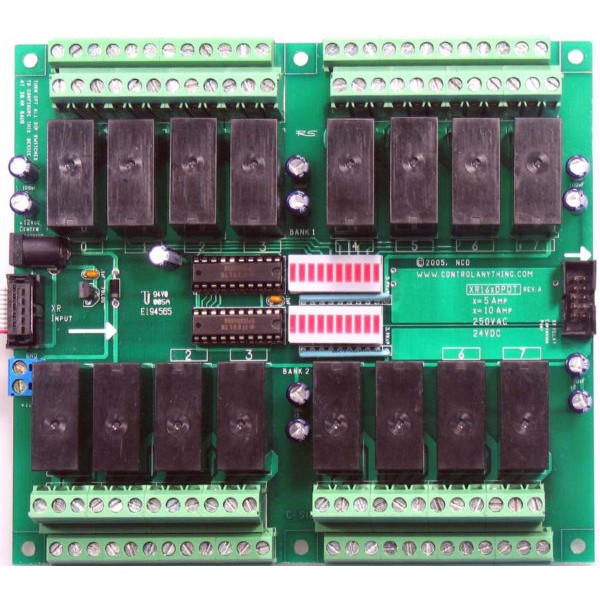

5Amp DPDT 신호 릴레이 옵션

이 컨트롤러는 5Amp 신호 릴레이 옵션을 제공하여 5A에서 최대 12VDC의 신호를 제어 할 수 있습니다. 오디오, 통신 및 경부 하 전력 스위칭 애플리케이션에 이상적입니다. 이 릴레이는 On 저항이 낮습니다. 5Amp 신호 릴레이는 DPDT 종류로, 동시에 전환되지만 서로 격리 된 상태로 유지되는 두 개의 SPDT 릴레이와 동일합니다. 이 릴레이에는 총 6 개의 사용자 연결이 있으며 각 연결은 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC)입니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 14 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

· 제품 사양

기계 도면

배선도

pub?w=1464&h=1657&1624485298
pub?w=1456&h=578&1624485298
pub?w=1456&h=578&1624485298
확대하려면 클릭

pub?w=1456&h=578&1624485298


릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제로 인해 릴레이 제어 애플리케이션이 간헐적으로 불안정해질 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.



ProXR 대 ProXR Lite

ProXR 컨트롤러에는 XR 확장 포트가 포함되어 있습니다. 이 컨트롤러는 ProXR 시리즈 컨트롤러의 XR 확장 포트에 연결됩니다. ProXR Lite 컨트롤러에는 XR 확장 포트가 포함되어 있지 않습니다. 따라서이 확장은 ProXR Lite 시리즈 컨트롤러에서 작동하지 않습니다.

XR vs. FXR 확장

XR 및 FXR 확장은 매우 유사하지만 서로 직접 호환되지 않습니다. FXR 확장 포트는 XR의 업데이트 된 버전으로, 금속 인클로저를 지원하는 직각 커넥터가 포함되어 있습니다. FXR 케이블은 또한 I2C 데이터를 전달할 수 있습니다. 직각 커넥터로 인해 케이블의 극성이 XR 확장과 호환되지 않습니다.

최대 릴레이 정격 참고

ProXR은 최대 256 개의 릴레이까지 확장 할 수 있습니다. 경우에 따라 256 개의 릴레이를 모두 제어하지 못할 수도 있습니다. 특히 높은 노이즈 수준이 관련 될 수있는 애플리케이션에서는 더욱 그렇습니다. 모든 사용자가 모든 애플리케이션에서 256 개의 릴레이를 모두 활용할 수 있다는 것을 보장 할 수 없기 때문에 실험이 필요할 수 있습니다. 여러 확장이 함께 연결되면 노이즈가 축적되는 경향이 있습니다. 최상의 결과를 얻으려면 XR 확장 케이블이 가능한 짧아야합니다. ProXR의 일반적인 총 길이와 모든 확장 및 케이블 연결은 1 미터 또는 2 미터를 초과하지 않아야합니다.
