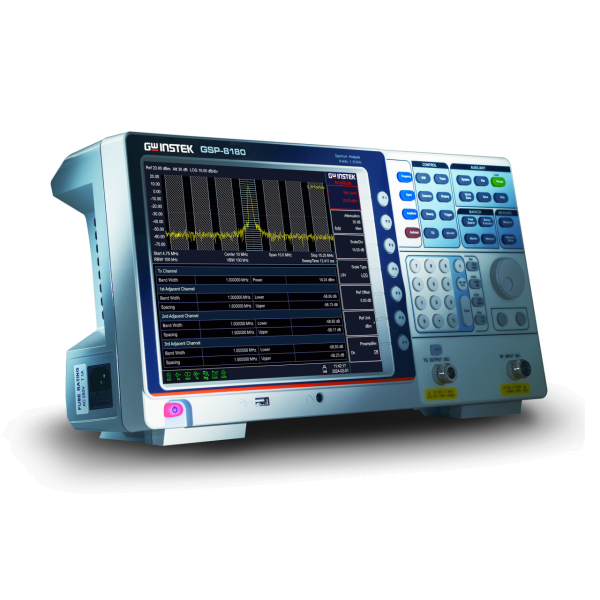

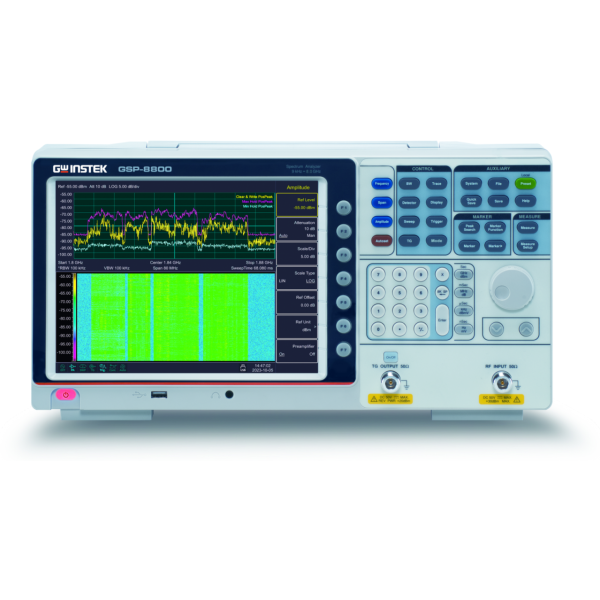

스펙트럼 분석기 GSP-8000 시리즈 요약정보 및 구매

MODEL : GSP-8000

브랜드 GWINSTEK
판매가격 전화문의 (031-713-5988)
원산지 대만
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

상품 이미지 전체보기

제품 정보

제품 특징


  • 주파수 범위: GSP-8800: 9kHz ~ 8.0GHz / GSP-8380: 9kHz ~ 3.8GHz / GSP-8180: 9kHz ~ 1.8GHz

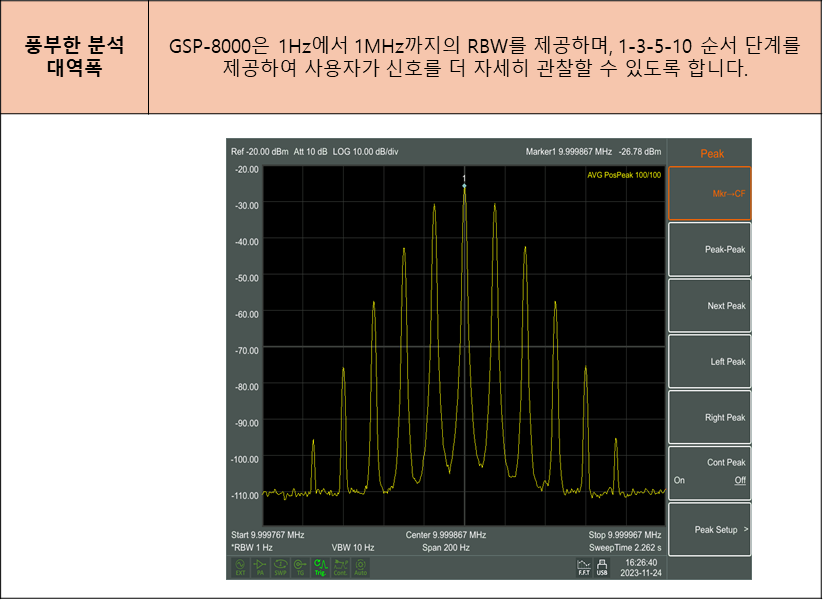

  • RBW: 1Hz ~ 1MHz (1-3-5-10 단계)
  • VBW: 10Hz ~ 3MHz (1-3-5-10 단계)
  • 위상 잡음: -104 dBc/Hz
  • 감도: 전압 -160dBm/Hz (프리앰프 켜진 상태에서 일반적으로)
  • 내장 AM/FM 복조

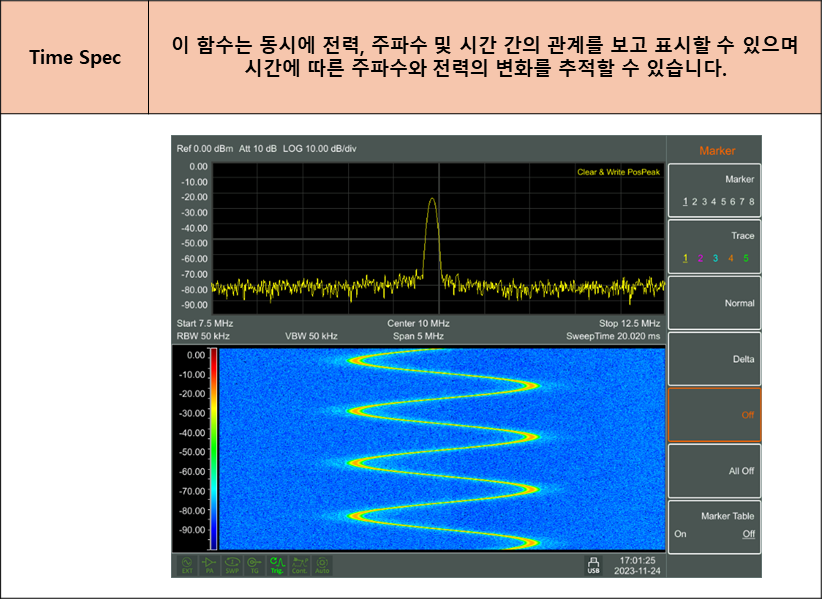

  • 내장 시간 스펙 기능

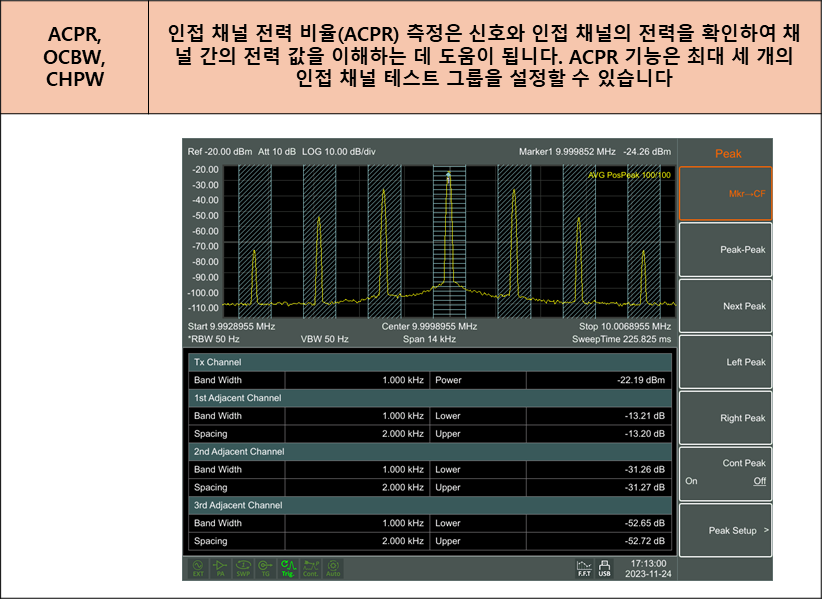

  • 측정 기능: ACPR/OCBW/CHPW, NdB BW, 패스-페일, 주파수 카운터, 노이즈 마커
  • 내장 20dB 프리앰프

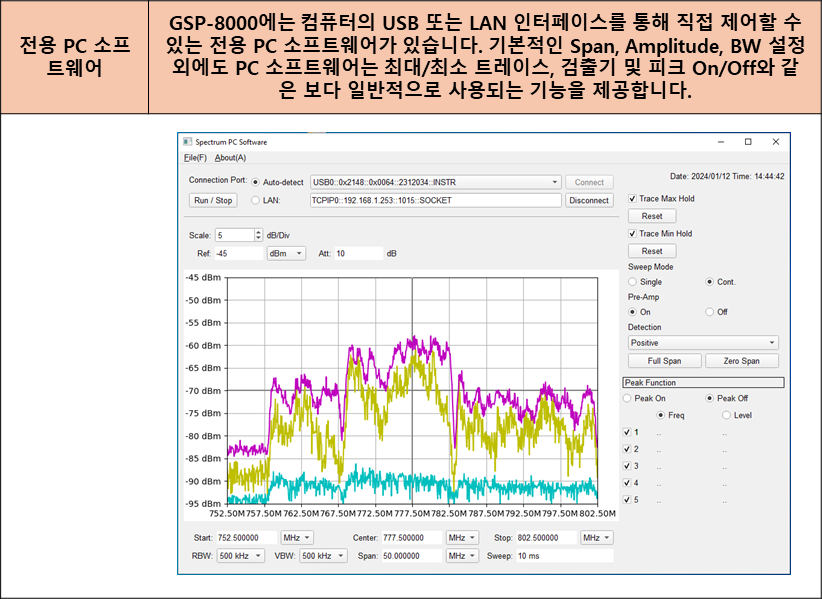

  • 통신 인터페이스: LAN, USB 호스트/디바이스
  • 디스플레이: 10.4\" XGA 출력 (1024*768)
  • 옵션: 트래킹 발생기, EMI 필터


GSP-8000 시리즈는 GW Instek에서 새롭게 출시한 스펙트럼 분석기로, 8.0GHz, 3.8GHz, 및 1.8GHz 세 가지 주파수 범위를 제공합니다. 이 제품은 교육 연구부터 제품 개발 및 생산 단계에서 무선 주파수 제품의 테스트에 적합하며, 정확한 측정을 위해 다양한 기능을 제공합니다. 시간 스펙, AM/FM 신호 복조, 채널 테스트 및 패스-페일 기능과 같은 내장 기능들을 통해 다양한 측정 응용이 가능하며, 사용자 친화적인 디스플레이와 통신 인터페이스를 갖추고 있습니다. 또한 옵션으로 TG 및 EMI 필터를 제공하여 사용자의 다양한 요구를 충족시킵니다.





주문 정보

GSP-8130

GSP-8380

GSP-8800

1.8GHz 스펙트럼 분석기

3.8GHz 스펙트럼 분석기

8.0GHz 스펙트럼 분석기​​

 견적요청

 견적요청

 견적요청​​​​

옵션

GSP-8180E1

EMI 활성화 옵션 for GSP-8180

 견적요청​​

GSP-8380E1​

GSP-8800E1

EMI 활성화 옵션 for GSP-8380​

EMI 활성화 옵션 for GSP-8800

 견적요청

 견적요청

제품 특징


  • 주파수 범위: GSP-8800: 9kHz ~ 8.0GHz / GSP-8380: 9kHz ~ 3.8GHz / GSP-8180: 9kHz ~ 1.8GHz
  • RBW: 1Hz ~ 1MHz (1-3-5-10 단계)
  • VBW: 10Hz ~ 3MHz (1-3-5-10 단계)
  • 위상 잡음: -104 dBc/Hz
  • 감도: 전압 -160dBm/Hz (프리앰프 켜진 상태에서 일반적으로)
  • 내장 AM/FM 복조
  • 내장 시간 스펙 기능
  • 측정 기능: ACPR/OCBW/CHPW, NdB BW, 패스-페일, 주파수 카운터, 노이즈 마커
  • 내장 20dB 프리앰프
  • 통신 인터페이스: LAN, USB 호스트/디바이스
  • 디스플레이: 10.4\" XGA 출력 (1024*768)
  • 옵션: 트래킹 발생기, EMI 필터


GSP-8000 시리즈는 GW Instek에서 새롭게 출시한 스펙트럼 분석기로, 8.0GHz, 3.8GHz, 및 1.8GHz 세 가지 주파수 범위를 제공합니다. 이 제품은 교육 연구부터 제품 개발 및 생산 단계에서 무선 주파수 제품의 테스트에 적합하며, 정확한 측정을 위해 다양한 기능을 제공합니다. 시간 스펙, AM/FM 신호 복조, 채널 테스트 및 패스-페일 기능과 같은 내장 기능들을 통해 다양한 측정 응용이 가능하며, 사용자 친화적인 디스플레이와 통신 인터페이스를 갖추고 있습니다. 또한 옵션으로 TG 및 EMI 필터를 제공하여 사용자의 다양한 요구를 충족시킵니다.





주문 정보

GSP-8130

GSP-8380

GSP-8800

1.8GHz 스펙트럼 분석기

3.8GHz 스펙트럼 분석기

8.0GHz 스펙트럼 분석기​​

 견적요청

 견적요청

 견적요청​​​​

옵션

GSP-8180E1

EMI 활성화 옵션 for GSP-8180

 견적요청​​

GSP-8380E1​

GSP-8800E1

EMI 활성화 옵션 for GSP-8380​

EMI 활성화 옵션 for GSP-8800

 견적요청

 견적요청


· 제품 사양

Model GSP-8000 Series
SPECIFICATIONS
FREQUENCY
FREQUENCY
Range GSP-8180 9 kHz ~ 1.8 GHz
GSP-8380 9 kHz ~ 3.8 GHz
GSP-8800 9 kHz ~ 8.0 GHz
Resolution 1 Hz
FREQUENCY SPAN
Span Range 0 Hz, 100 Hz to max. frequency of instrument
Span Uncertainty ±span / (sweep points-1)
INTERNAL FREQUENCY REFERENCE
Frequency Range 10.000000 MHz
Reference Frequency Accuracy ± [(days from last calibrate × freq aging rate) + temperature stability + initial accuracy]
Temperature Stability <1ppm (15°C ~ 35°C)
Aging Rate <1ppm/year
Initial Accuracy < 1ppm
SSB PHASE NOISE
Offset From Carrier fc = 1 GHz, RBW = 1 kHz, VBW = 1kHz, 20°C ~ 30°C, average ≥ 40
10 kHz < -104 dBc/Hz
100 kHz < -106 dBc/Hz (Typical)
1 MHz < -115 dBc/Hz (Typical)
BANDWIDTH
Resolution Bandwidth 1Hz to 1MHz (1-3-5-10 steps by sequence)
200Hz, 9kHz, 120kHz, 1MHz, EMI Filter(6dB), Optional
RBW Uncertainty < 5%, Typical, RBW ≤ 1 MHz
Resolution Filter Shape Factor < 5: 1, Typical, digital and close to Gaussian shape
(60dB: 3dB)
Video Bandwidth (VBW) 10 Hz ~ 3 MHz
AMPLITUDE
AMPLITUDE AND LEVEL
Amplitude Measurement Range GSP-8180 DANL ~ +10 dBm, 100 kHz ~ 1 MHz, Preamp Off; DANL ~ +20 dBm, 1 MHz ~ 1.8 GHz, Preamp Off
GSP-8380 DANL ~ +10 dBm, 100 kHz ~ 1 MHz, Preamp Off; DANL ~ +20 dBm, 1 MHz ~ 3.8 GHz, Preamp Off
GSP-8800 DANL ~ +10 dBm, 100 kHz ~ 10 MHz, Preamp Off; DANL ~ +20 dBm, 10 MHz ~ 8 GHz, Preamp Off
Reference Level -80 dBm ~ +30 dBm, 0.01dB by step
Preamp 20 dB, 100 kHz ~ Max. Frequency Range
Input Attenuation 0 ~ 40 dB, in 1 dB step
Max Input DC Voltage 50 VDC
Max Continuous Power +30dBm, Average continuous power
Displayed Average Noise Level (DANL)
Preamp Off Input Attenuation = 0 dB, ref. level ≥ -60dBm, trace average ≥ 40, RBW normalizes to 1Hz, DETECTOR = SAMPLE, RBW = 100Hz, VBW = 100Hz
GSP-8180 9 kHz ~ 1MHz, <-95 dBm (typical), <-88dBm;
1 MHz ~ 1 GHz, <-140dBm (typical), <-130 dBm;
1 GHz ~ 1.8 GHz, <-138dBm (typical), <-128 dBm
GSP-8380 9 kHz ~ 1MHz, <-95 dBm (typical), <-88dBm;
1 MHz ~ 1 GHz, <-140dBm (typical), <-130 dBm;
1 GHz ~ 3.8 GHz, <-138dBm (typical), <-128 dBm
GSP-8800 9 kHz ~ 1MHz, <-95dBm (typical), <-88 dBm;
1 MHz ~ 500MHz, <-140dBm (typical), <-130 dBm;
500MHz ~ 3GHz, <-138dBm (typical), <-128 dBm
3GHz ~ 6GHz, <-134dBm (typical), <-124 dBm;
6GHz ~ 8GHz, <-129dBm (typical), <-119dBm
Preamp On Input Attenuation = 0 dB, ref. level ≥ -60dBm, trace average ≥ 40, RBW normalizes to 1Hz, DETECTOR = SAMPLE, RBW = 100Hz, VBW = 100Hz
GSP-8180 100 kHz ~ 1MHz, <-135 dBm (typical), <-128dBm;
1 MHz ~ 1 GHz, <-160dBm (typical), <-150 dBm;
1 GHz ~ 1.8 GHz, <-160dBm (typical), <-150 dBm
GSP-8380 100 kHz ~ 1MHz, <-135 dBm (typical), <-128dBm;
1 MHz ~ 1 GHz, <-160dBm (typical), <-150 dBm;
1 GHz ~ 3.8 GHz, <-160dBm (typical), <-150 dBm
GSP-8800 100 kHz ~ 1MHz, <-135dBm (typical), <-128 dBm;
1 MHz ~ 500MHz, <-160dBm (typical), <-150 dBm;
500MHz ~ 3GHz, <-160dBm (typical), <-150 dBm;
3GHz ~ 6GHz, <-154dBm (typical), <144 dBm;
6GHz ~ 8GHz, <-149dBm (typical), <-139dBm
FREQUENCY RESPONSE
Filter Bandwidth 20°C to 30°C, 30% to 70% relative humidity, input attenuation = 10 dB, reference frequency = 50 MHz, SPAN = 200KHz, RBW = 10KHz, VBW = 10KHz
Preamp Off, fc ≥100 kHz ±0.8 dB, 100K ~ Max. Frequency Range
Preamp On, fc ≥1MHz ±0.9 dB, 100K ~ Max. Frequency Range
UNCERTAINTY AND ACCURACY
RBW Switch Uncertainty Reference: 10 kHz RBW at Frequency Center is 50 MHz; ±0.2 dB, Log resolution
Input Attenuation Uncertainty 20°C ~30°C, fc=50 MHz, Preamplifier Off, 10 dB RF attenuation, RBW = 10K; 1 ~ 40 dB ±0.5 dB
Absolute Amplitude Uncertainty 20°C to 30°C, fc = 50 MHz, Span = 200 kHz, RBW = 10 kHz, VBW=10 kHz, peak detector, 10 dB RF attenuation, average ≥ 20, 2db/div, 95% confidence level
Preamp Off ±0.4 dB, input signal level -20 dBm
Preamp On ±0.5 dB, input signal level -40 dBm
Uncertainty 20°C to 30°C, fc ≥ 1MHz, signal input range 0 ~ -50dBm, Ref Level range 0 ~ -50dBm, 10 dB RF attenuation, RBW = 1kHz, VBW = 1kHz, Preamp Off; ±1.5 dB(typical)
VSWR GSP-8180 <1.5, Nominal, Input 10 dB RF attenuation, 1MHz ~ 1.8GHz
GSP-8380 <1.5, Nominal, Input 10 dB RF attenuation, 1MHz ~ 3.8GHz
GSP-8800 <1.8, Nominal, Input 20 dB RF attenuation, 1MHz ~ 8.0GHz
DISTORTION AND SPURIOUS RESPONSE
Second Harmonic Distortion fc ≥ 50 MHz, Preamp off, signal input -20 dBm, 0 dB RF attenuation, 20°C ~ 30°C; -65 dBc
Third-order Intermodulation fc ≥ 50 MHz, Input double tone level -20 dBm, frequency interval 100 kHz, input attenuation 0 dB, preamplifier off, 20°C ~ 30°C; +10 dBm
1 dB Gain Compression Nominal, fc ≥ 50 MHz, 0 dB RF attenuation, Preamp off, 20°C ~ 30°C; > -2 dBm
Residual Response Connect 50 Ω load at input port, 0 dB input attenuation, 20°C to 30°C, average ≥ 40, RBW = 300Hz, VBW = 3kHz, SPAN = 2M; <-85 dBm, 1 MHz ~ Max. Frequency Range
Input Related Spurious <-60 dBc, -30 dBm signal at input mixer, 20°C ~ 30°C
SWEEP
SWEEP TIME
Range 10 ms ~ 3000 s, None-zero Span; 1 ms ~ 3000 s, Zero Span
Sweep Mode Continuous; Single
TRACKING GENERATOR (Except GSP-8800 Basic unit)
TRACKING GENERATOR OUTPUT
Frequency Range 100 kHz ~ Max. Frequency Range
Output Power Level Range -40 dBm ~ 0 dBm
Output Power Level Resolution 1 dB
Output Flatness ± 3 dB
Maximum Safe Reverse Level Average total power: +30 dBm, DC: ±50 VDC
Impedance 50 Ω, Nominal
Connector N Type Female
FREQUENCY COUNTER
FREQUENCY COUNTER
Resolution 1Hz, 10Hz, 100Hz, 1kHz
Accuracy ± (frequency indication × frequency reference accuracy) + counter resolution

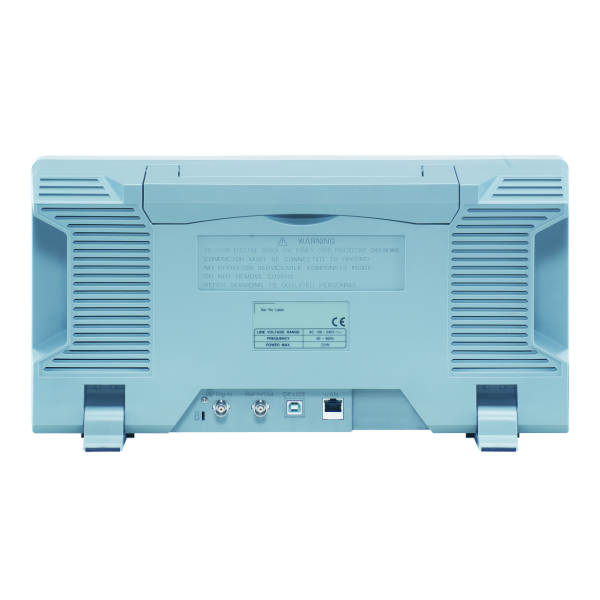

INPUTS AND OUTPUTS
RF INPUT
Impedance 50 Ω, Nominal
Connector N Type Female
REFERENCE INPUT
Connector BNC Female
10MHz Reference Amplitude 0 dBm to +10 dBm
TRIGGER INPUT
Impedance 1 kΩ
10MHz Reference Amplitude BNC Female
USB
USB Host Connector: A Plug; Protocol: USB 2.0 (Host End)
USB Device Connector: B Plug; Protocol: 2.0 Version
GENERAL
Display Size & Type 10.4 inches TFT LCD
Resolution & Color 1024 x 768, 65,536 colors
Remote Control USB Device B Plug, supports USB TMC
LAN TCP/IP Interface RJ-45, supports 10Base-T/100Base-Tx,
Mass Memory Internal Memory 256M Bytes
Temperature Operating Temperature: 0 °C to 40°C; Storage Temperature: -20°C to 70°C
Relative Humidity 0℃ to 30℃, ≤ 95% ; 30℃ to 40℃, ≤ 75%
Dimensions & Weight 421(W) × 221(H) × 115(D) mm; Approx. 5.0 kg (without package)
AC Power Input 100V ~ 240V, 50/60Hz
Power Consumption 28W


· 제품 구성

기본 액세서리

USB 케이블x 1, 전원 코드 x 1 , Free Download (PC 소프트웨어, 사용설명서)

옵션

GSP-8180E1

EMI 활성화 옵션 for GSP-8180

GSP-8380E1

EMI 활성화 옵션 for GSP-8380

GSP-8800E1

EMI 활성화 옵션 for GSP-8800

· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고

관련 제품

등록된 제품이 없습니다.

제품 자료

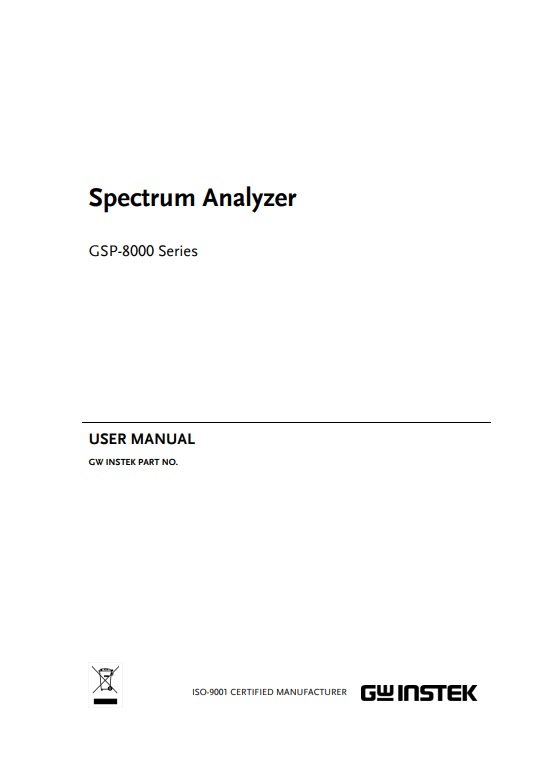

매뉴얼

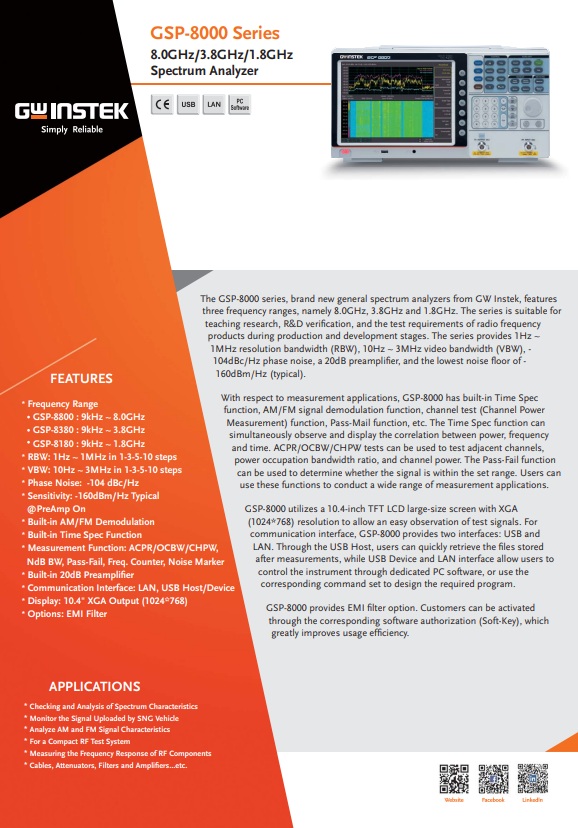

데이터시트
