특징

개요

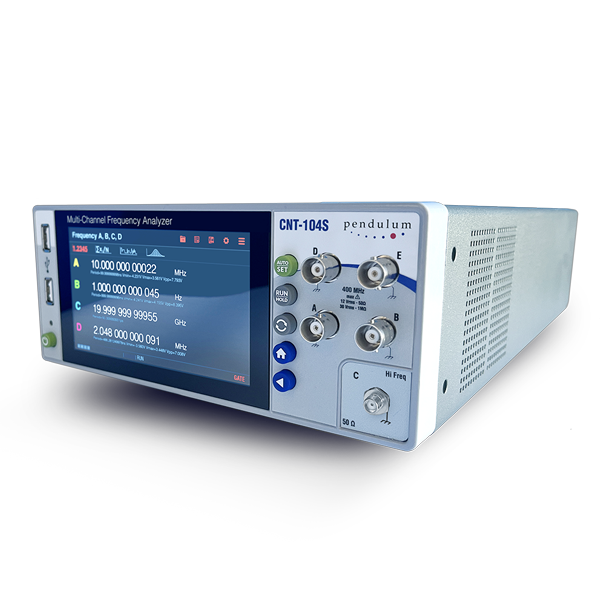

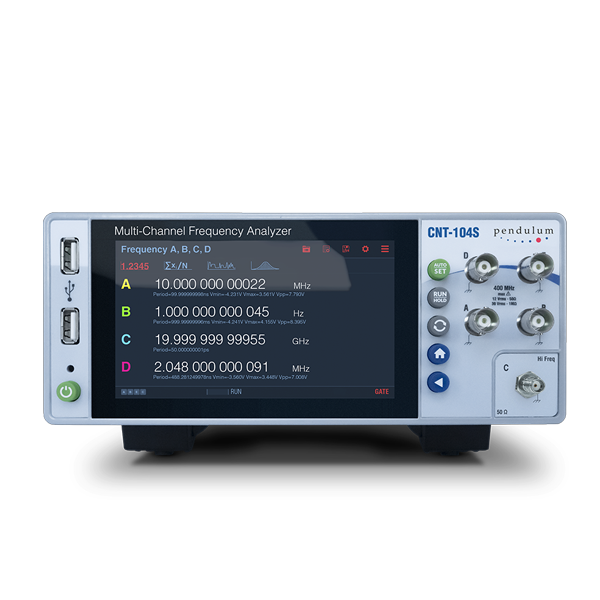

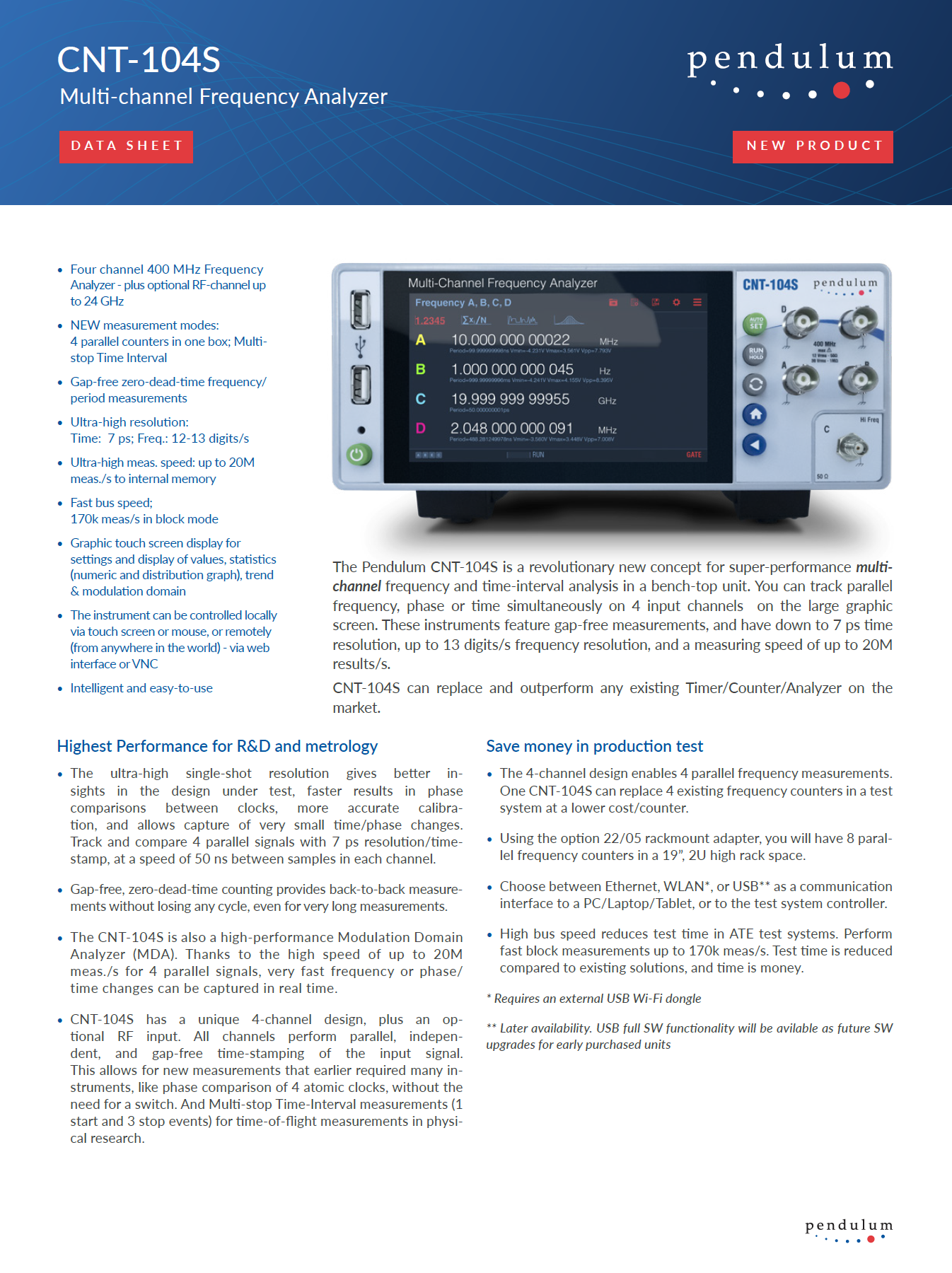

진자 CNT-104S 다중 채널 주파수 분석기는 벤치탑 유닛에서 초성능 다중 채널 주파수 및 시간 간격 분석을 위한 혁신적인 신개념입니다. 대형 그래픽 화면에서 4개의 입력 채널에서 병렬 주파수, 위상 또는 시간을 동시에 추적할 수 있습니다. 이 기기들은 간격 없는 측정 기능을 갖추고 있으며, 해상도가 7ps 미만이고, 주파수 해상도가 최대 13자리/s이며, 측정 속도는 20M 결과/s입니다. CNT-104S는 시중에 나와 있는 기존 타이머/카운터/분석기를 대체하고 성능을 능가할 수 있습니다.

초고성능: 4채널, 초고속 및 7ps 해상도

초고해상도 싱글샷 해상도는 테스트 중인 설계에 대한 더 나은 인사이트를 제공하며, 시계 간의 위상 비교를 빠르게 하고, 더 정확한 보정을 제공하며, 매우 작은 시간/위상 변화를 포착할 수 있게 합니다. 각 채널의 샘플 간에 50ns의 속도로 7ps 해상도/타임스탬프가 있는 4개의 병렬 신호를 추적하고 비교합니다.

갭이 없는 제로 데드 타임 카운팅은 매우 긴 측정에서도 주기를 잃지 않고 연속적으로 측정할 수 있게 해줍니다. CNT-104S는 고성능 변조 도메인 분석기(MDA)이기도 합니다. 4개의 병렬 신호에 대해 최대 20M meas/s의 고속 덕분에 매우 빠른 주파수 또는 위상/시간 변화를 실시간으로 포착할 수 있습니다. CNT-104S는 독특한 4채널 디자인과 선택적 RF 입력 기능을 갖추고 있습니다. 모든 채널은 입력 신호에 대해 병렬적이고 독립적이며 간격이 없는 타임스탬프를 수행합니다. 이를 통해 이전에는 스위치 없이도 4개의 원자 시계의 위상 비교와 같은 많은 기기가 필요했던 새로운 측정이 가능해졌습니다. 그리고 물리 연구에서 비행 시간 측정을 위한 다중 정지 시간 간격 측정(시작 1회 및 정지 3회).

뛰어난 사용 편의성 - 컬러 터치스크린과 직관적인 메뉴

직관적인 메뉴가 있는 대형 컬러 터치 스크린은 간단한 손가락 터치만으로 설정을 설정할 수 있습니다. 또는 무선 마우스를 전면 USB 호스트 포트에 연결하고 대신 화면에서 마우스 클릭을 통해 설정을 설정할 수 있습니다. 또는 웹 서버 인터페이스를 사용하여 대형 PC 화면에서 CNT-104S를 제어할 수 있습니다. 지능형 자동 설정은 각 측정 기능에 최적의 설정을 제공하는 데 도움이 됩니다. 악기에 가까이 있을 필요도 없습니다. 웹 서버 기능을 사용하면 이더넷을 통해 CNT-104S에 연결하고, 전면 패널을 보고, 마우스 클릭 몇 번으로 측정값을 제어하고 결과를 읽을 수 있습니다. 주파수 소스를 주어진 한계로 조정할 때, 그래픽 디스플레이는 빠르고 정확한 시각적 보정 지침을 제공합니다.

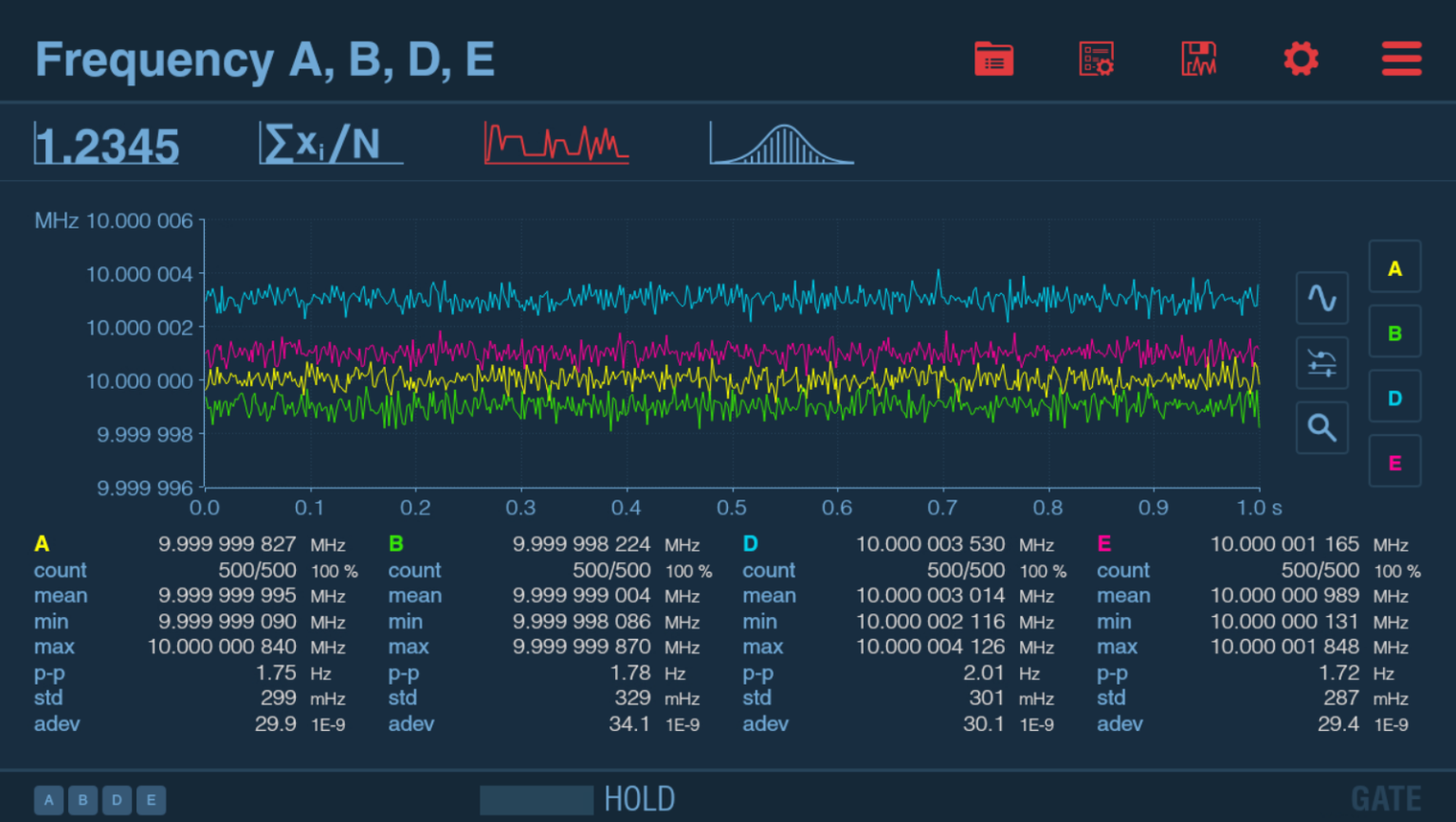

그래프를 확대/축소하여 커서 판독으로 개별 샘플을 볼 수 있습니다. 측정된 모든 신호를 평활화하여 과도한 노이즈가 있는 경우 기본적인 경향을 드러낼 수 있습니다.

NEW CNT-104S 다중 채널 주파수 분석기는 측정 작업에 관계없이 시중에 나와 있는 모든 기존 벤치탑 주파수 카운터 및 시간 간격 분석기보다 우수한 성능을 발휘합니다.

생산 테스트 비용 절감

4채널 설계는 4개의 병렬 주파수 측정을 가능하게 합니다. 하나의 CNT-104S는 테스트 시스템에서 기존 주파수 카운터 4개를 더 저렴한 비용/카운터로 대체할 수 있습니다.

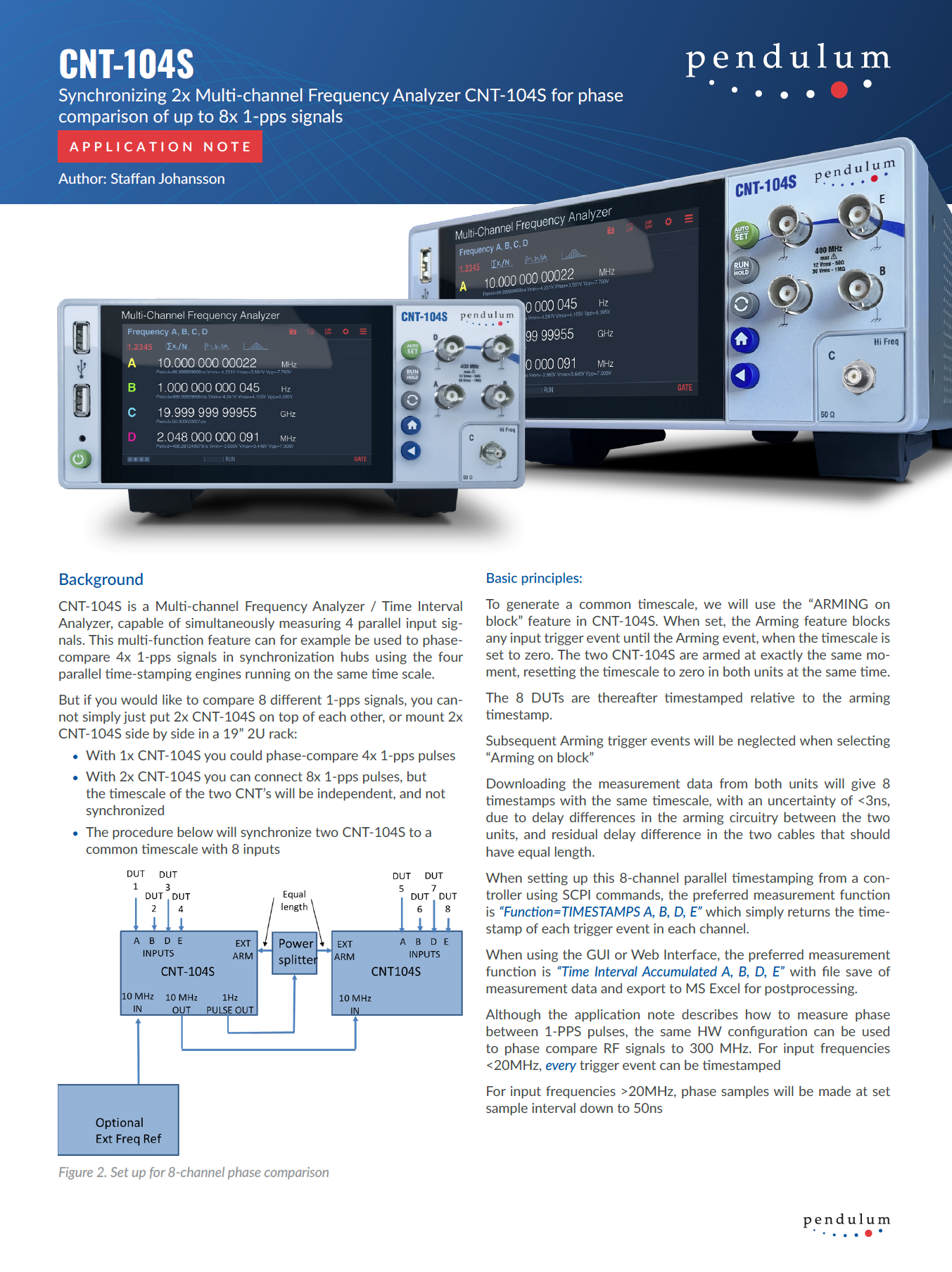

옵션 22/05 랙마운트 어댑터를 사용하면 19인치 2U 고랙 공간에 8개의 병렬 주파수 카운터를 설치할 수 있습니다. 이더넷, WLAN* 또는 USB** 중에서 선택하여 PC/노트북/태블릿 또는 테스트 시스템 컨트롤러에 통신 인터페이스로 사용할 수 있습니다. 고속 버스는 ATE 테스트 시스템에서 테스트 시간을 줄여줍니다. 최대 170,000 me/s의 빠른 블록 측정을 수행합니다. 기존 솔루션에 비해 테스트 시간이 단축되고, 시간은 돈입니다.

* 외장 USB WiFi 동글 필요

** 나중에 이용 가능합니다. USB 전체 소프트웨어 기능은 향후 소프트웨어로 제공될 예정입니다

조기 구매한 유닛에 대한 업그레이드

원격 제어를 위한 완전한 유연성

CNT-104S는 원격 제어 및 데이터 전송을 위한 Gbit 이더넷 인터페이스와 함께 기본으로 제공됩니다. 전면 패널 USB 포트에 WiFi 동글을 사용하면 CNT-104S를 로컬 무선 네트워크에 연결할 수 있습니다. USB 2.0 통신 인터페이스는 무료 미래 소프트웨어 업그레이드를 통해 처음부터 하드웨어를 지원하며, 이후에는 전체 소프트웨어 기능을 갖추게 됩니다. 통합 웹 서버를 사용하여 실험실 벤치나 전 세계 어디에서나 기기에 접근하고 제어할 수 있습니다.

매우 유연한 구성

CNT-104S는 성능 요구 및/또는 예산에 맞게 원하는 대로 구성할 수 있습니다. RF 주파수 측정을 위해 선택적으로 추가 채널 C를 추가할 수 있습니다. 3GHz 또는 10GHz 기본 하드웨어(10GHz 채널은 15, 20, 24GHz로 SW 키 업그레이드 가능) 3가지 타임베이스 오실레이터 옵션 중 선택, TCXO 및 2배 OCXO 100MHz 펄스 발생기에 0.5Hz 옵션 추가(SW 라이선스 키) 옵션인 TIE 측정 기능 추가(SW 라이선스 키).

이해하기 쉬운 그래픽 프레젠테이션

CNT-104S의 가장 큰 특징 중 하나는 메뉴 지향 설정이 있는 그래픽 디스플레이입니다. 비전문가는 비용이 많이 드는 실수를 감수하지 않고도 쉽게 올바른 설정을 할 수 있습니다. 다중 매개변수 디스플레이에 제공되는 귀중한 신호 정보는 빠른 신호 검증을 위해 DVM 및 스코프와 같은 다른 기기가 필요하지 않게 해줍니다. 측정된 값은 수치와 그래픽으로 표시됩니다. 결과(분포, 추세 등)를 그래픽으로 표현하면 지터의 특성을 더 잘 이해할 수 있습니다. 또한 느린 드리프트에서 빠른 변조에 이르기까지 시간 대비 변화를 훨씬 더 잘 볼 수 있습니다. 동일한 데이터 세트는 수치, 통계, 분포 및 타임라인 뷰에서 볼 수 있습니다. 동일한 데이터 세트의 뷰를 캡처하고 전환하는 것은 매우 쉽습니다.

변조 도메인 분석

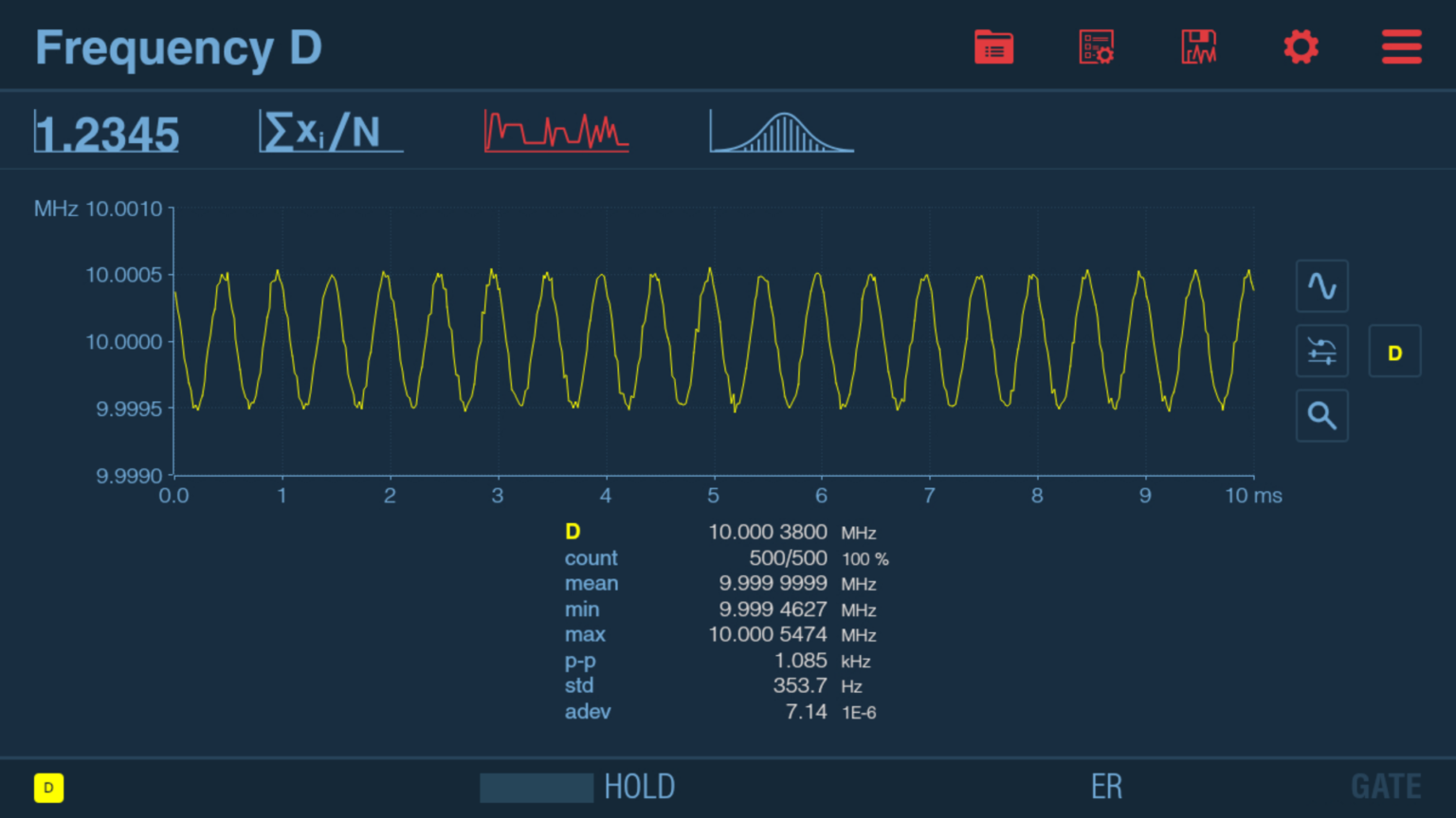

CNT-104S는 하나에서 네 개의 입력 채널에 시간 대비 주파수 변화를 표시하는 변조 도메인 분석 기능을 내장하고 있습니다. 높은 해상도와 각 채널의 개별 샘플 간 최대 50ns의 높은 측정 속도 덕분에 다음과 같이 확인할 수 있습니다:

• FM, FSK, BPSK, PWM, PPM 및 기타 시간, 위상 또는 주파수 변조 방식
• 주파수 스윕
• 주파수 과도 현상
• 발진기, VCO 및 PLL에서 주파수 정착
• 신시사이저 스위칭
• 주파수 불안정성, 여기에는 지터가 포함됩니다
• 주파수 홉핑 애자일 커뮤니케이션
