개요

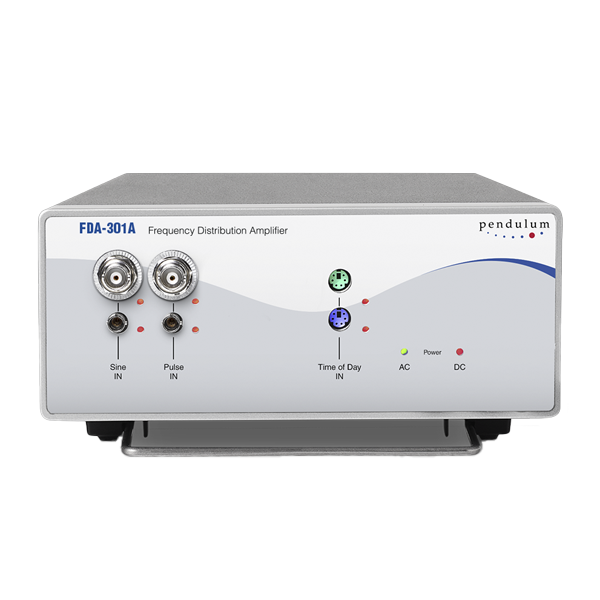

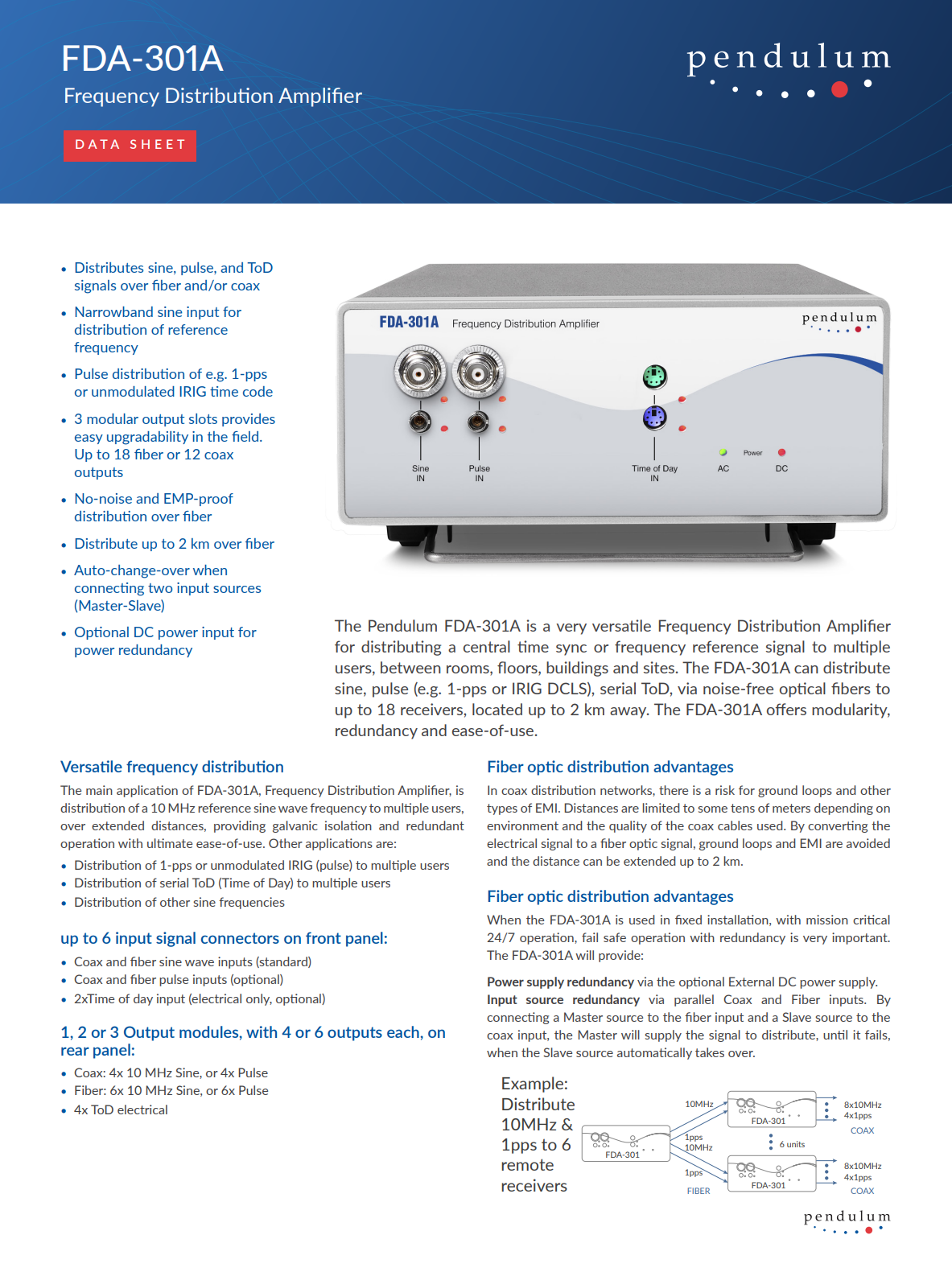

시간 및 주파수 분배 증폭기 FDA-301A는 중앙 주파수 표준 및/또는 중앙 타이밍 소스에서 여러 원격 수신 지점까지 다양한 신호 유형을 분배하도록 설계된 매우 다재다능한 광섬유 및 동축 분배 증폭기입니다. 모듈식 출력 설계로, 후면에 세 개의 출력 모듈 슬롯이 있어 단일 장치에서 최대 18개의 광섬유 연결 또는 12개의 동축 연결을 제공합니다.

광섬유 또는 동축 케이블을 통해 협대역 사인 기준 주파수 분배를 제공하며, 최소한의 지터로 100kHz에서 60MHz 사이의 기준 신호를 위해 설계되었습니다. 기본 주파수는 10MHz입니다. 사인 분포는 PLL이나 지터를 유발하거나 방황할 수 있는 다른 유형의 주파수 복구 회로를 사용하지 않고 완전히 유사합니다. 신호는 협대역 고Q 필터로 필터링되어 노이즈와 왜곡을 크게 억제합니다.

FDA-301A는 또한 1-pps 및 변조되지 않은 IRIG 시간 코드(DCLS)와 같은 펄스 입력/출력을 통해 시간 동기화 신호를 배포합니다. 펄스 분포는 광대역으로, 최대 20MHz의 모든 펄스 입력 신호를 허용합니다.

또한 FDA-301A에는 일련의 시간(RS232) 메시지(NMEA 또는 사용자 정의)를 배포하기 위한 별도의 입력이 있으며, 1pps 펄스 분포와 함께 정확한 시간 척도를 배포합니다.

10MHz 사인 입력은 표준이며, 다른 입력은 선택 사항입니다.

모든 입력은 마스터-슬레이브 구성에서 이중으로 이루어지며, 마스터가 실패할 경우 자동으로 전환되어 실패에 안전한 입력 소스 중복성을 제공합니다.

FDA-301A에는 다양한 옵션 출력 모듈을 위한 3개의 출력 슬롯이 있습니다. 모든 동축 및 타임 오브 데이 출력 모듈에는 4개의 커넥터가 있습니다. 모든 광섬유 출력 모듈에는 6개의 커넥터가 있습니다.

전원 중복성을 제공하기 위해 외부 DC 전원 옵션도 있습니다.

예: 주파수 기준(송신 장치)에 가까운 하나의 FDA-301A를 사용하여 10MHz 기준과 1pps 신호를 광섬유를 통해 6개의 원격 사이트에 배포할 수 있습니다. 각 원격 사이트에는 자체 FDA-301A 수신기가 있으며 8명의 로컬 사용자에게 10MHz를, 4명의 로컬 사용자에게 1pps를 배포할 수 있습니다. 따라서 단 7단위의 FDA-301A로 48명의 현지 사용자에게 10MHz 기준값을 제공하고, 24명의 다른 사용자에게 1pps 기준값을 제공할 수 있습니다.

FDA-301A를 하나만 전송하는 최대 사용자 수는 18개의 원격 FDA-301A 수신기를 사용하여 최대 218명의 로컬 사용자까지 확장할 수 있습니다.

전원 중복성을 제공하기 위해 외부 DC 전원 옵션도 있습니다.

섬유 분배

FDA-301A의 섬유 분포는 동축 분포에 비해 많은 장점이 있습니다:

• 사인 및 펄스의 최대 2km 분포
• 전자기 소음 감지 없음
• 접지 전류 루프 없음
• 더 작은 케이블, 더 낮은 무게, 그리고 더 낮은 비용
• 정보 "스니핑"이 불가능합니다

보호 구역으로의 EMP 방지 배포

시스템 구조

FDA-301A는 모든 진자 주파수 표준(GPS-12R, 6688/89, GPS-88/89), 플루크 주파수 표준(908/909, 910, 910R) 및 Orolia/Spectracom의 모든 기준 시계와 함께 작동하도록 설계되었습니다. 또한 진폭이 0.2Vrms에서 2Vrms 사이인 사인파 참조를 생성하는 다른 모든 브랜드와도 작동합니다.

FDA-301A는 TTL 또는 CMOS 5V 신호를 생성하는 모든 펄스 소스(예: 모든 진자, 플루크 및 오롤리아/스펙트라콤 시계의 1-pps 출력)를 허용합니다
