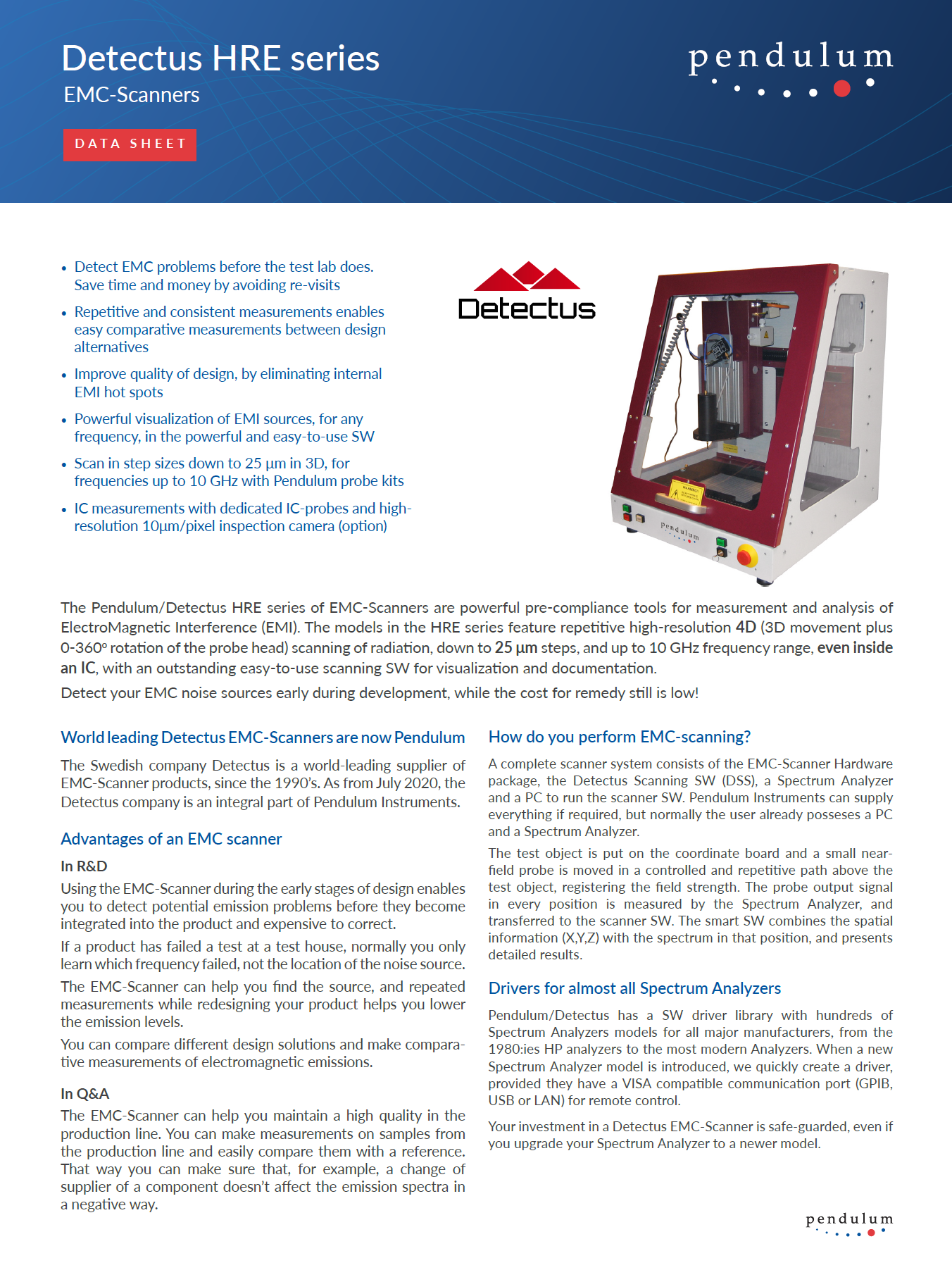

초고해상도 스캐닝

HRE 시리즈는 대부분의 DUT에 맞게 두 가지 크기로 제공되며, 25μm의 초고해상도 스캔 해상도와 프로브 헤드 회전, 동급 최고 수준의 스캔 SW를 결합하여 EMC 테스트의 강력한 시각화를 제공합니다. 전용 검사 카메라와 고해상도 근거리 탐침이 장착된 선택적인 IC 스캔 키트는 IC 내부의 방출 및 면역 핫스팟을 스캔할 수 있게 해줍니다.

EMC 스캐닝은 어떻게 수행하나요?

완전한 스캐너 시스템은 EMC-스캐너 하드웨어 패키지, Detectus Scanning SW(DSS), 스펙트럼 분석기 및 스캐너 SW를 실행하기 위한 PC로 구성됩니다. Penze Instruments는 필요한 경우 모든 것을 제공할 수 있지만, 일반적으로 사용자는 이미 PC와 스펙트럼 분석기를 보유하고 있습니다.

시험 물체를 좌표 보드에 놓고 작은 근거리 탐침을 시험 물체 위의 제어되고 반복 가능한 경로로 이동시켜 필드 강도를 등록합니다. 모든 위치에서 프로브 출력 신호는 스펙트럼 분석기로 측정되어 스캐너 SW로 전송됩니다. 스마트 SW는 공간 정보(X,Y,Z)를 해당 위치의 스펙트럼과 결합하여 상세한 결과를 제시합니다.

Detectus 디자이너의 선도적인 성과

25μm 스텝 크기의 스캐너를 사용하면 밀집된 디자인으로 방출원을 정확히 파악할 수 있습니다. IC 옵션을 사용하여 IC 내부의 방출 핫스팟을 추적할 수도 있습니다

표준 진자 프로브 키트를 사용하면 최대 10GHz까지 배기가스를 스캔할 수 있습니다. 사용자가 더 높은 주파수(예: 70GHz)까지 근접 필드 프로브를 사용하는 경우 일반적으로 EMC 스캐닝에 부착하여 사용할 수 있습니다. SW에는 제한이 없지만, 주파수 범위를 지원하는 스펙트럼 분석기를 사용해야 합니다.

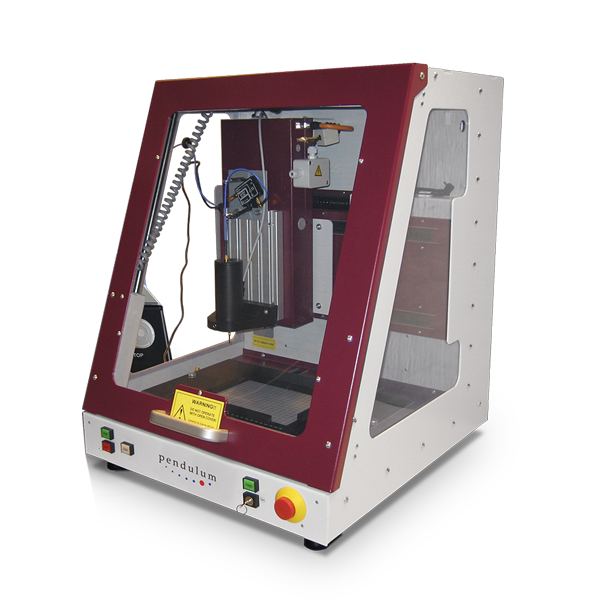

Detectus HRE 시리즈에서 프로브 회전 여부에 관계없이 측정할 수 있습니다. The scan area (WxDxH) is:

390x290x130 mm (3D or 4D*)

* 4D = 3D xyz 이동, 그리고 프로브 회전 0에서 360

Detectus HRE 스캐너의 장점

연구 개발 중

설계 초기 단계에서 EMC-Scanner를 사용하면 잠재적인 방출 및 면역 문제가 제품에 통합되기 전에 이를 감지하고 수정하는 데 비용이 많이 듭니다.

제품이 테스트 하우스에서 테스트에 실패한 경우, 일반적으로 소음원의 위치가 아닌 어떤 주파수가 실패했는지만 알게 됩니다. EMC-Scanner는 출처를 찾는 데 도움을 줄 수 있으며, 제품을 재설계하는 동안 반복 측정을 통해 배출 수준을 낮추는 데 도움이 됩니다.

마찬가지로 면역력이 문제였다면, 민감한 부위를 스캔하고(선택적으로) 제품을 강화하면서 측정을 반복할 수 있습니다.

다양한 설계 솔루션을 비교하고 전자기 방출을 비교 측정할 수 있습니다. 초고해상도 스텝 크기(25μm) 덕분에 IC나 컴팩트 모듈 내부의 EMI 노이즈도 분석할 수 있습니다

Q&A에서

EMC-Scanner는 생산 라인에서 높은 품질을 유지하는 데 도움이 될 수 있습니다. 생산 라인에서 샘플을 측정하고 참조와 쉽게 비교할 수 있습니다. 그렇게 하면 예를 들어 부품 공급업체의 변경이 방출 스펙트럼에 부정적인 영향을 미치지 않도록 할 수 있습니다.

세계 최고 수준의 소프트웨어로 전자기장을 볼 수 있습니다

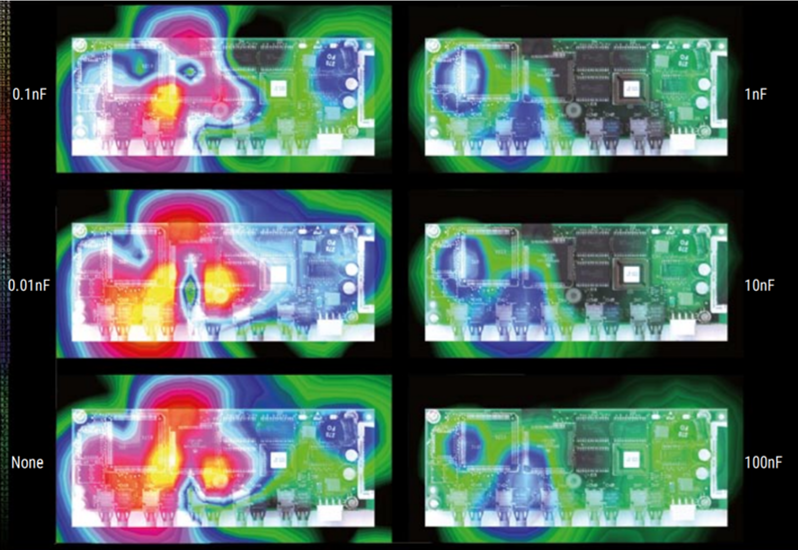

사용하기 쉽고 기능이 풍부한 DSS 소프트웨어를 사용하면 구성 요소 수준 또는 구성 요소 내부에서 방사선 소스의 강도와 위치를 측정하고 시각화할 수 있습니다. 이러한 측정 결과는 2차원 또는 3차원 컬러 맵으로 표시될 수 있습니다. 측정을 쉽게 반복하여 객관적이고 비교적인 측정 결과를 만들 수 있습니다.

정확한 반복 스캔 덕분에 측정값을 저장하고 나중에 보드 수준의 변경 사항과 비교할 수 있습니다. SW는 보드 레이아웃 또는 구성 요소 변경의 진정한 차이를 강조하기 위해 두 개의 스캔 결과를 뺄 수도 있습니다.
