개요

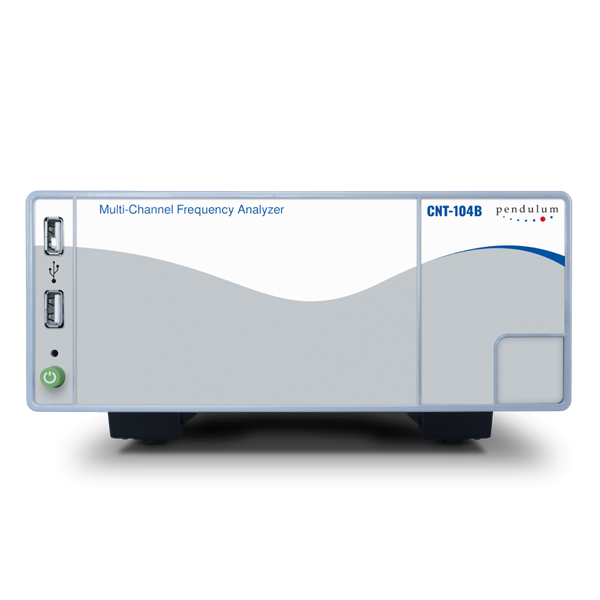

진자 CNT-104B 는 새로운 저렴한 모델입니다 최적화된 블라인드 패널과 후면 입력이 있는 테스트 시스템용. 다중 채널 설계는 동시에 주파수를 병렬로 측정할 수 있게 합니다. 하나의 CNT-104B 대체할 수 있습니다 네개 테스트 시스템의 기존 주파수 카운터를 카운터당 더 낮은 비용으로 제공합니다. 다른 CNT-100 제품군과 동일한 혁신적인 기능과 고급 측정 기능을 갖춘 이 모델은 화면이 없으며 SCPI 명령이나 PC의 웹 사용자 인터페이스로 제어할 수 있습니다, 노트북 또는 태블릿. 의도치 않은 측정 중단이나 측정 데이터의 무단 열람을 방지하는 것 외에도, 화면이 없으면 10,000시간 이상의 MTBF로 신뢰성이 향상됩니다. 기본 단위는 다음과 같습니다 4 입력, 14ps 결의안 그리고 초당 1M 값의 속도.

고성능: 2채널, 초고속 및 14ps 해상도

매우 높은 단일 샷 해상도는 테스트 중인 설계에 대한 더 나은 인사이트를 제공하며, 시계 간의 위상 비교를 빠르게 하고, 더 정확한 보정을 제공하며, 매우 작은 시간/위상 변화를 포착할 수 있게 합니다. 각 채널의 샘플 간에 1 µ의 속도로 14ps 해상도/타임스탬프가 있는 4개의 병렬 신호를 추적하고 비교합니다. SW 라이선스 키를 통해 7ps 해상도로 업그레이드할 수도 있습니다.

갭이 없는 제로 데드 타임 카운팅은 매우 긴 측정에서도 주기를 잃지 않고 연속적으로 측정할 수 있게 해줍니다. CNT-104B는 고성능 변조 도메인 분석기(MDA)이기도 합니다. 4개의 병렬 신호에서 100만 개의 샘플/초의 고속 덕분에 매우 빠른 주파수 또는 위상/시간 변화를 실시간으로 포착할 수 있습니다. 더 높은 측정 속도를 원한다면 SW 라이선스 키를 통해 20M 샘플/s로 업그레이드할 수 있습니다. CNT-104B는 독특한 병렬 독립적인 4채널 설계와 최대 24GHz까지 선택적으로 RF 입력을 제공합니다. 두 400MHz 채널 모두 입력 신호의 병렬, 독립적, 간격 없는 타임스탬프를 수행합니다. 이를 통해 이전에는 스위치 없이도 4개의 원자 시계의 위상 비교와 같은 많은 기기가 필요했던 새로운 측정이 가능해졌습니다. 또는 두 개의 다른 테스트 지점에서 두 번째 기기나 테스트 케이블이나 프로브를 움직이지 않고 동시에 주파수 또는 펄스 파라미터를 비교할 수 있습니다.

생산 테스트 비용 절감

4채널 설계는 4개의 병렬 주파수 측정을 가능하게 합니다. 하나의 CNT-104B는 테스트 시스템에서 기존 주파수 카운터 4개를 더 저렴한 비용/카운터로 대체할 수 있습니다. 디스플레이가 없는 블라인드 패널이 있으며, 모든 측정 입력은 후면 패널에 있습니다.

옵션 22/05 랙마운트 어댑터를 사용하면 19인치 2U 고랙 공간에 8개의 병렬 주파수 카운터를 사용할 수 있습니다. 이더넷, GPIB(선택 사항), WLAN* 또는 USB** 중에서 선택하여 PC/노트북/태블릿 또는 테스트 시스템 컨트롤러에 통신 인터페이스로 사용할 수 있습니다.

고속 버스는 ATE 테스트 시스템에서 테스트 시간을 줄여줍니다. 최대 170,000 me/s의 빠른 블록 측정을 수행합니다. 기존 솔루션에 비해 테스트 시간이 단축되고, 시간은 돈입니다.

* 외장 USB Wi 필요–피동글

** RNDIS 사용(USB를 통한 이더넷)

뛰어난 사용 편의성

CNT-104B의 정상적인 제어는 이더넷, GPIB(옵션), WLAN(외부 Wi-Fi 동글 포함) 또는 USB를 통한 SCPI 프로그래밍을 통해 이루어집니다. 일반 디스플레이에서처럼 모든 그래프를 볼 수 있는 PC, 노트북 또는 태블릿에서도 웹 인터페이스를 통해 장치를 제어할 수 있습니다

지능형 자동 설정은 각 측정 기능에 최적의 설정을 제공하는 데 도움이 됩니다. 웹 서버 기능을 사용하면 이더넷 또는 USB(RNDIS)를 통해 CNT-104B에 연결하고, 측정값을 제어하며, 마우스 클릭 몇 번으로 결과를 읽을 수 있습니다. 주파수 소스를 주어진 한계로 조정할 때, 그래픽 디스플레이는 빠르고 정확한 시각적 보정 지침을 제공합니다.

그래프를 확대/축소하여 커서 판독으로 개별 샘플을 볼 수 있습니다. 측정된 모든 신호를 평활화하여 과도한 노이즈가 있는 경우 기본적인 경향

매우 유연한 구성

CNT-104B는 성능 요구 및/또는 예산에 맞게 원하는 대로 구성할 수 있습니다. 이 기기는 후면 패널 입력으로 설계되었으며, 앞쪽으로 이동할 수 있는 옵션이 있습니다. RF 주파수 측정을 위해 선택적으로 추가 채널 C를 추가할 수도 있습니다. 3GHz 또는 10GHz 기본 HW 중 하나를 선택합니다(10GHz 채널은 15GHz, 20GHz 또는 24GHz로 업그레이드할 수 있는 SW 키입니다). 기본 장치는 14ps 해상도와 1M 값/초의 속도로 7ps 해상도와 20M 값/초로 업그레이드할 수 있습니다.

3가지 타임베이스 오실레이터 옵션 중에서 선택하세요; TCXO와 2배 OCXO.

100MHz 펄스 발생기(SW 라이선스 키)에 0.5Hz 옵션을 추가합니다.

선택적 TIE 측정 기능(SW 라이선스 키)을 추가합니다.

이해하기 쉬운 그래픽 프레젠테이션

중 하나 훌륭한 특징들 CNT의-104B 메뉴 지향 설정이 있는 그래픽 프레젠테이션 스타일입니다. 비전문가는 비용이 많이 드는 실수를 감수하지 않고도 쉽게 올바른 설정을 할 수 있습니다. 다중 매개변수 디스플레이에 제공되는 귀중한 신호 정보는 빠른 신호 검증을 위해 DVM 및 스코프와 같은 다른 기기가 필요하지 않게 해줍니다. 측정된 값은 다음과 같이 표시됩니다 숫자 그리고 그래픽. 결과의 그래픽 표현 (분포, 트렌드 )의 본질에 대한 더 나은 이해를 제공합니다 지터. 또한 느린 드리프트에서 빠른 변조에 이르기까지 시간 대비 변화를 훨씬 더 잘 볼 수 있습니다. 동일한 데이터 세트는 숫자, 통계에서 볼 수 있습니다, 분배 그리고 타임라인 뷰. 그렇다. 매우 쉬운 동일한 데이터 세트의 뷰를 캡처하고 전환합니다.

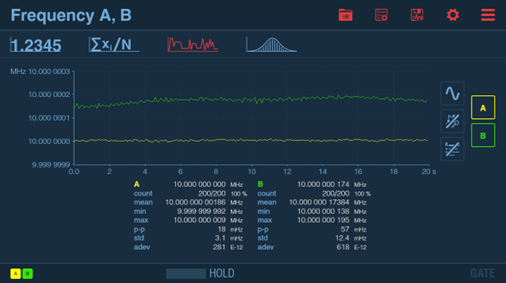

아래 통계 매개변수와 함께 화면에서 두 신호를 동시에 비교합니다. 두 개의 악기가 하나로!

변조 도메인 분석

• CNT-104B는 하나 또는 두 개의 입력 채널에서 주파수 대 시간 변화를 표시하는 변조 도메인 분석 기능을 내장하고 있습니다. 높은 해상도와 각 채널의 개별 샘플 간 최대 1 µ의 높은 측정 속도 덕분에 예를 들어 다음을 따라 확인할 수 있습니다:
  • FM, FSK, BPSK, PWM, PPM 및 기타 시간, 위상 또는 주파수 변조 방식
  • 주파수 스윕
  • 주파수 과도 현상
  • 발진기, VCO 및 PLL에서 주파수 정착
  • 신시사이저 스위칭
  • 주파수 불안정성, 여기에는 지터가 포함됩니다

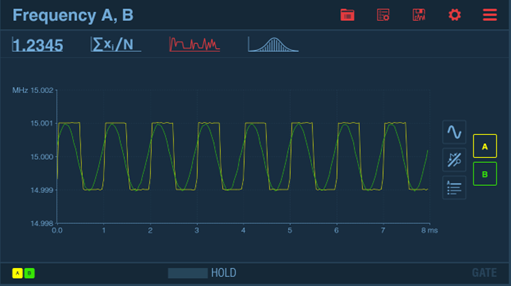

빠른 FM 또는 시간/위상/주파수 변조를 화면에서 하나 또는 두 개의 채널로 확인할 수 있습니다. 여기서 사인파와 사각파 형태를 모두 갖춘 FM 변조를 볼 수 있습니다
