극저온 드라이웰(–95°C ~ 140°C) 요약정보 및 구매

MODEL : 9190A

브랜드 FLUKE CALIBRATION
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

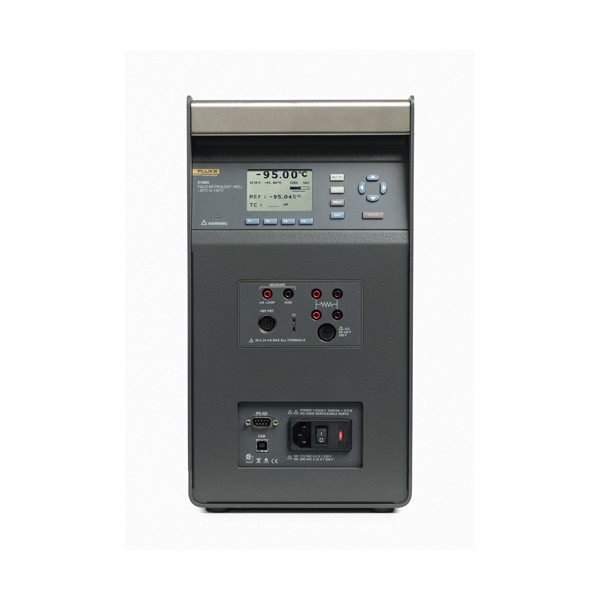

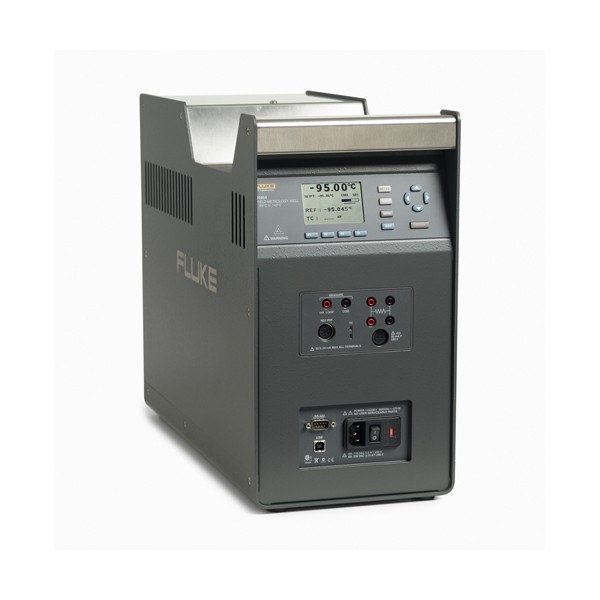

동급 최고의 안정성을 자랑하는 Ultra-cool Dry-block calibrator

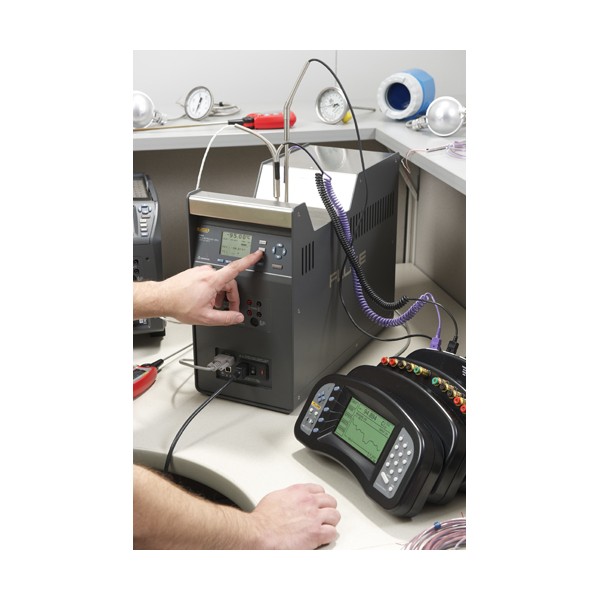

Fluke Calibration 9190A Ultra-Cool Field Metrology Well은 시중에서 가장 정확하고 안정적인 저온 Dry-block으로, 엄격한 품질 제어 및 규제 프로세스 준수를 요구하는 분야에 이상적인 제품입니다. 의료용 냉동고, 실험실 냉장고, 냉장실, 혈액 은행, 살균기(고압 멸균기), 동결 건조기와 같은 프로세스 제어 장비에 사용되는 RTD, 열전대, 온도계 및 센서를 현장에서 검증 및 교정하는 분야가 이에 포함됩니다.



넓은 온도 범위



95 °C ~ 140 °C



탁월한 정확도



내장형 기준 온도계 판독값으로 정확도 보장: ±0.05°C(전 범위)



표시 정확도: ±0.2 °C (전 범위)



동급 최고의 안정성



±0.015 °C (전 범위)



빠른 냉각 시간



23 °C ~ –90 °C:  80



23 °C ~ –95 °C:  90



140 °C ~ 23 °C:  60



이동성



16kg(35lbs)에 불과한 가벼운 중량



전면 및 후면 핸들을 이용한 손쉬운 양손 운반



측정 모범 사례 지침



온도 블록 교정기를 위한 측정 사례에 의거한 EURAMET cg-13 지침을 준수



클린룸 환경에 뛰어난 적합성

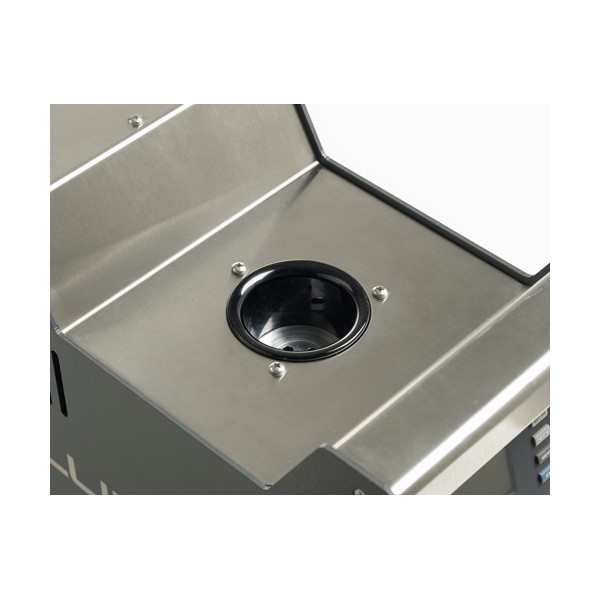

9190A 인서트





교정 항온조는 시중에서 가장 안정적이고 균일한 열원임에도 불구하고 클린룸에는 적합하지가 않습니다. 그 이유는 항온조의 크기로 인하여 항온조를 쉽게 이동할 수 없으며 항온조의 유체가 흘러나와 증기가 발생하기 쉽기 때문입니다. 이러한 교정 항온조를 대신할 수 있는 적합한 제품이 바로 9190A Ultra-Cool Field Metrology Well입니다. 이 제품은 충분히 넓은 온도 범위로 인하여 제약, 생의학 및 식품 가공 분야에서 요구되는 최저 온도와 최고 온도에서 수월하게 작동합니다. 그리고 9190A는 작고 가볍기 때문에 운반하기가 쉽습니다. 또한 열 전달 유체를 사용하지 않아 클린룸을 깨끗하게 유지할 수 있습니다. 9190A의 냉각 및 가열 시간도 교정 항온조보다 더 빠르므로 교정 작업을 더 빨리 완료할 수 있습니다.







신뢰할 수 있는 프로세스 측정에 필수적인 열원의 정확도



신뢰할 수 없는 프로세스 측정은 비즈니스에 악영향을 미칠 수 있으며, 이것은 곧 제품의 품질 저하, 리콜, 벌금, 낭비 및 수익의 하락으로 이어질 수 있습니다. 결론적으로 봤을 때 측정의 신뢰성이란 측정 장비를 교정하는 데 사용되는 열원에 의해 결정됩니다. 9190A Ultra-Cool Field Metrology Well은 수십 년에 걸친 Dry-block의 개발 경험을 통해 쌓은 최고의 전문 기술 및 디자인 지식을 통합한 결과입니다. 9190A는 온도 블록 교정기를 위한 측정 모범 사례 지침인 EURAMET cg-13을 준수하므로, 정확도, 안정성, 축방향(수직) 균일성, well 간의 방사 균등성, 부하, 이력 현상을 포함한 9190A의 사양에 대해 총체적으로 세밀하게 정의되고 테스트가 진행되었습니다. 따라서 9190A Ultra-Cool Field Metrology Well을 구비하면 시중에서 판매 중인 가장 정확하고 안정적인 ultra-cool dry-block calibrator를 사용하는 것입니다. 이는 궁극적으로 비즈니스에 긍정적인 영향을 미칠 것입니다.


· 제품 사양

기본 사양

23°C에서의 온도 범위

–95 °C ~ 140 °C (–139 °F ~ 284 °F)

표시 정확도

± 0.2 °C ( 범위)

외부 기준에 대한 정확도 [3]

± 0.05 °C ( 범위)

안정성

± 0.015 °C ( 범위)

40mm(1.6 인치)에서의 축방향 균등성

± 0.05 °C ( 범위)

방사율

±0.01 °C ( 범위)

부하 효과

(6.35mm 기준 프로브 1 6.35mm 프로브 3개를 탑재한 경우)

± 0.006 °C ( 범위)

(6.35mm 프로브 1개를 탑재한 경우)

–95 °C에서 ±0.25°C

140 °C에서 ±0.10 °C

작동 조건

0 °C to 35 °C, 0 % to 90 %

RH(비응축)<2000m 고도

온도 범위를 제외한 모든 사양의 환경 조건

13 °C ~ 33 °C

Immersion (well)  깊이

160 mm(6.3인치)

Well 지름

30 mm (1.18인치)

가열 시간 [1]

–95 °C ~ 140 °C: 40

냉각 시간 [1]

23 °C ~ –90 °C: 80

23 °C ~ –95 °C: 90

140 °C ~ 23 °C: 60

안정화 시간 [2]

15

분해능

0.01  °

표시

LCD, °C 또는 °F 사용자 선택 가능

크기(높이 x 너비 x )

480mm x 205mmx 380mm(18.8인치x8.0인치x14.9인치)

중량

16 kg (35 lb)

전력 요구사항

100 V ~ 115 V (± 10 %) 50/60 Hz, 575 W

200 V    ~ 230 V (± 10 %) 50/60 Hz, 575 W

시스템 퓨즈 등급

115 V: 6.3 A T 250 V

230 V: 3.15  A T 250 V

4~20 mA 퓨즈(-P 모델만 해당)

50 mA F 250 V

컴퓨터 인터페이스

RS-232, USB 직렬 9930 interface-it 온도 교정 소프트웨어 포함

안전

IEC 61010-1, 설치 범주 II, 오염 등급 2

전자파 환경

IEC 61326-1: 기본

냉매

R32 (Difluoromethane)

< 20 g, ASHRAE 안전 그룹 A2L

R704 (헬륨)

< 20 g, ASHRAE 안전 그룹 A1

RTD 연결

-P 사양

내장형 기준 온도계 판독값 정확도(4와이어 기준 프로브) [3]

–95°C에서 ±0.010°C

–25°C에서 ±0.013°C

0°C에서 ±0.015°C

50°C에서 ±0.020°C

140°C에서 ±0.025°C

기준 저항 범위

0 Ω ~ 400 Ω

기준 저항 정확도 [4]

0 Ω ~ 42 Ω: ± 0.0025 Ω
42 Ω to 400  Ω:
판독값의 ±60ppm

기준 특성화

ITS-90, CVD, IEC-751, resistance

기준 측정 능력

4와이어

기준 프로브 연결

INFO-CON 기술을 사용한 6 DIN

내장형 RTD 온도계 판독값 정확도

NI-120: 0°C에서 ±0.015°C

PT-100(385): 0°C에서 ±0.02°C

PT-100(3926): 0°C에서 ±0.02°C

PT-100(JIS): 0°C에서 ±0.02°C

RTD 저항 범위

0 Ω ~ 400 Ω

저항 정확도 [4]

0 Ω ~ 25 Ω: ± 0.002 Ω

25 Ω ~ 400 Ω: ± 80 ppm of reading

RTD 특성화

PT-100(385),(JIS),(3926), NI-120, 저항

RTD 측정 능력

점퍼를 사용하는 2와이어, 3와이어 4와이어 RTD 해당

RTD 연결

4단자 입력

내장형 TC 온도계 판독값 정확도 [5]

Type J: 140°C에서 ±0.70°C

Type K: 140°C에서 ±0.75°C

Type T: 140°C에서 ±0.60°C

Type E: 140°C에서 ±0.60°C

Type R: 140°C에서 ±1.60°C

Type S: 140°C에서 ±1.60°C

Type M: 140 °C에서 ±0.65 °C

Type L: 140°C에서 ±0.65°C

Type U: 140°C에서 ±0.70°C

Type N: 140°C에서 ±0.75°C

Type C: 140°C에서 ±1.00°C

TC mV 범위

–10  mV ~ 75 mV

전압 정확도

판독값의 0.025%+0.01mV

내부 냉접점 보상 정확도

±0.35 °C(주위 온도 13 °C to 33 °C)

TC 연결

소형 커넥터(ASTM E1684)

내장형 mA 판독값 정확도

판독값의 0.02%+0.002mA

mA 범위

Cal 4~22 mA, Spec 4~24 mA

mA 연결

2단자 입력

루프 전력 기능

24V dc 루프 전력 소싱

내장형 전자 장치 온도 계수
(0 °C ~ 13 °C, 33 °C ~ 50 °C)

°C 범위의 ±0.005%

참고:
[1]
주위 온도가 23°C 경우
[2]
제품이 설정점에 도달한 시점에서부터 안정성 사양에 맞는 범위에 도달하기까지 걸린 시간입니다.
[3]
온도 범위는 판독장치에 연결된 기준 프로브에 의해 제한될 있습니다.
내장형 기준 정확도에는 센서 프로브 정확도가 포함되지 않습니다. 그리고 프로브 불확도 또는 프로브 특성화 오류도 포함되지 않습니다.
[4]
측정 정확도 사양은 작동 범위 내에서 적용되며 PRT 경우 4와이어로 간주합니다. 3와이어 RTD 사용하면 측정 정확도에 0.05Ω 더한 값에 리드 와이어 간의 가능한 최대 저항의 차이를 더합니다.
[5]
열전대 입력 판독값은 500 MHz ~ 700 MHz 주파수 범위의 전자기장에 민감하게 반응합니다

· 제품 구성

9190A Ultra-Cool Field Metrology Well

모델

설명

9190A-X

Ultra-Cool Field Metrology Well, –95 ˚C~140 ˚C, 9190-INSX 포함

9190A-X-P

Ultra-Cool Field Metrology Well, –95 ˚C~140 ˚C, 9190-INSX 포함,

Process Electronics 포함

모델 번호에서 ‘X’ A, B, C, D, E, F 중에서 원하는 부속품에 해당하는 문자로 대체됩니다.

아래의 부속품 예시 목록을 참조하십시오.
