정밀 션트 - 0.1 A to 10 A

• 높은 정확도
• 0.1 A ~ 10 AMPS
• 낮은 온도 계수
• 낮은 전력 계수
• 연결 오류로 인한 영향을 받지 않음
• DC와 AC에 사용 가능
• 견고함

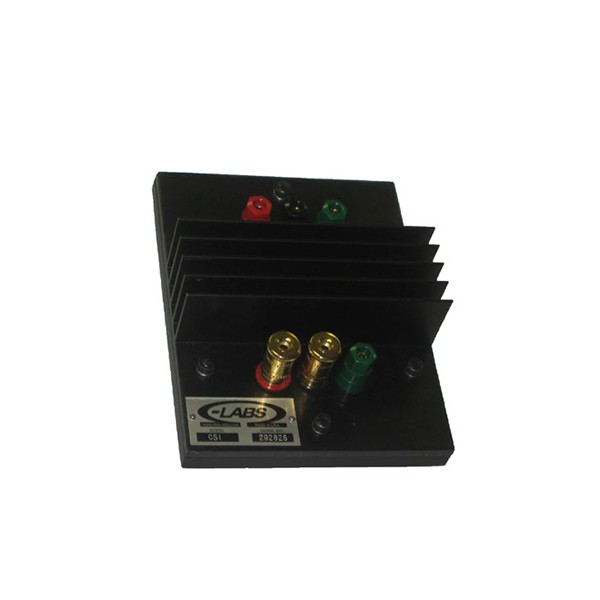

CS 시리즈 정밀 전류 션트는 가장 까다로운 측정 어플리케이션을 위해 설계되었습니다. 이 션트는 우수한 장기 안정성과 매우 낮은 온도 및 전력 계수를 제공합니다. 실험실에서의 사용을 위해 설계된 이 제품은 온도와 진동 또는 충격이 큰 환경에 설치하기에 충분히 견고합니다.

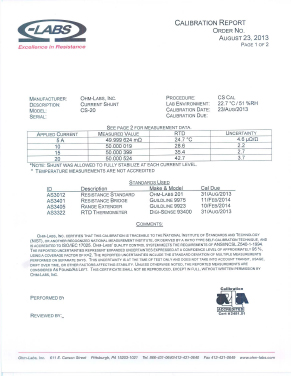

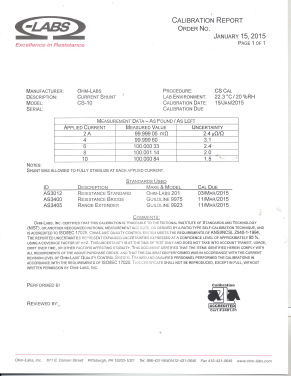

모든 션트에는 최대 정격 전류를 사용한 국제 공인 교정성적서가 제공됩니다.

CS-0.1에서 CS-10 션트는 DC 값에 가까운 AC 적합성을 나타냅니다. AC/DC 차이는 1kHz에서 0.01% 이하로 평가됩니다.

저항의 온도 계수는 5ppm/°C 이하로 전원이 공급되는 동안 자체 발열로 인한 저항 변화가 최소화됩니다.

여러 션트에서 흔히 볼 수 있는 연결 오류는 내부 버스 구조로 인해 최소화됩니다. 연결은 피복이 벗겨진 전선, 바나나 플러그 또는 스페이드 단자를 수용하는 금도금 바인딩 포스트를 통해 이루어집니다.

정해진 범위의 모델이 나열되어 있지만, 다른 범위의 전류/전압 조합 또한 이용 가능합니다.

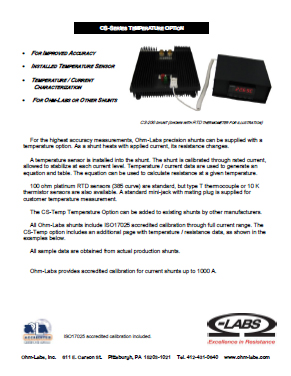

최고 정밀도의 애플리케이션을 위해 100ohm RTD를 션트 소자에 붙일 수 있으며 전체적인 전류/온도 특성이 제공될 수 있습니다. 이 특성화의 예는 온도 옵션을 참조하십시오. 써모커플 Type T또는 서미스터 센서도 사용할 수 있습니다.

Notes

• *Stated accuracy at time of manufacture
• Accuracy is through full current range, 18-30 °C, 12 months
