압력 교정 기기 요약정보 및 구매

MODEL : PACE1000

브랜드 DRUCK
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

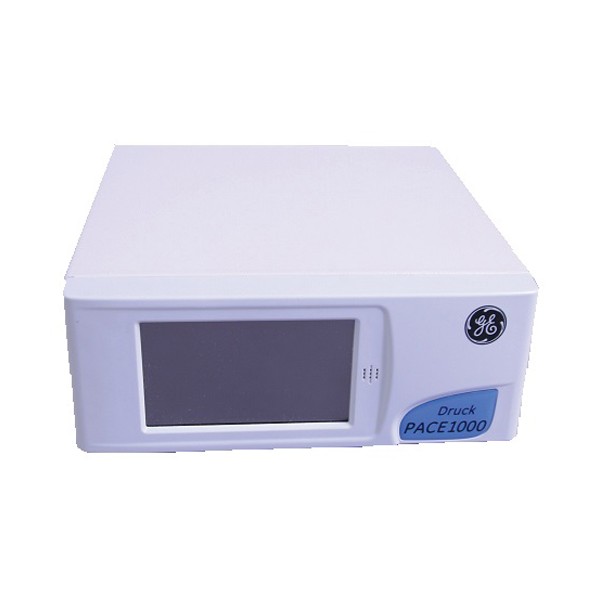

PACE1000 - Precision Pressure Indicator



 압력 범위: 25 mbar to 1000 bar

 채널수: 내장 3ch, 외장 2ch 선택 가능

 동시에 3ch 압력값 reading

 정확도: 0.005% full scale부터 선택 가능

 장기안정도: 0.01% Rdg per annum

 높은 resolution의 터치 스크린

 • Barometric reference option

 • Negative gauge calibration included as standard

 • RS232, IEEE connectivity, Ethernet and USB as standard



유저가 원하는 single or다채널 Range 조합이 가능



PACE1000은 내부 single, dual 혹은 3채널까지 선택이 가능한 탁상용 압력 기준 인디게이터입니다. 압력 트렌스미터, 압력센서, 아날로그 게이지, 압력 스위치, 압력 relief/burst 등의 여러 기기들의 테스트, 모니터링, 교정 업무에 적합니다.






Data Logging as Standard



내부 메모리 장착으로 data logging 기능이 가능하며, time-period, sample rate, trigger 등을 유저가 원하는데로 설정이 가능합니다. 디지털 통신에 필요한 RS232, IEEE 488, USB Ethernet이 기본으로 탑재가 되어있습니다.





유저가 사용하기 쉽고 편한 인터페이스



PACE1000은 컬러 터치스크린 방식의 압력 인디게이터로써 최대 5(내장-3, 외장-2) 압력센서 input 중 동시에 3개 채널의 측정값이 디스플레이 가능합니다.

측정값은 텍스트 그래프 표현이 가능하며, 2ch 이상일 경우 측정 차압값(P1-P2)도 표현가능합니다.

     내부 센서 선택 사양



      • Piezo-resistive Pressure Sensor - IPS

         > Ranges from 25 mbar to 1,000 bar

         - Standard:  IPS0 = 0.02%Rdg + 0.02%FS

         - High: IPS1 = 0.01%Rdg + 0.01%FS

         - Premier: IPS2 = 0.005%Rdg + 0.005%FS



     • Resonant Pressure Sensor - IRS

        > Ranges: 35 to 1,300/2,600/3,500 mbarA

        - Standard:  IRS0 = 0.01%Rdg + 0.01%FS

        - High: IRS1 = 0.005%Rdg + 0.005%FS



     • Barometric Reference – IRS-B

       > Ranges: 750 to 1150 mbarA

       - Standard:  IRS0-B =  ±0.1mbar

       - High: IRS1-B =  ±0.05mbar

       - Premier: IRS2-B = ±0.025mbar

     Option



      • Leak Test - 자동 누설 비율 측정 unit/min

     • Swith Test - 압력 스위치의 자동 접점 테스트

     • Aeronautical - 항공분야 동정압 Test

     • Volt Free Contacts

     • Aeronautical




· 제품 사양

Specification
Pressure measurement


IPS pressure ranges:

25, 70, 200, 350 and 700 mbar gauge, 1, 2, 3.5, 7, 10, 20, 35, 70, 100, 135, 172, 210 bar
gauge, 350, 420, 700 & 1000 bar absolute
0.35, 1, 3, 5, 10, 15, 30, 50, 100, 150, 300, 500, 1000, 1500, 2000, 2500, 3000 psi gauge,
5000, 6000, 10000 & 14500 psi absolute
2.5, 7, 20, 35, 70, 100, 200, 350, 700 kPa gauge, 1, 2, 3.5, 7, 10, 13.5, 17.2, 21 MPa gauge, 35,
42, 70 & 100 MPa absolute
All gauge versions available with negative calibration as standard. For pseudo absolute/
gauge pressure range – select any range and add barometric option

IRS pressure ranges:

35-1300, 35-2600 & 35-3500 mbar absolute
0.5-19, 0.5-38 & 0.5-50 psi absolute
3.5-130, 3.5-260 & 3.5-350 kPa absolute

IRS-B barometric reference
ranges:

750-1150 mbar absolute, 10.9-16.7 psi absolute, 75-115 kPa absolute

Over range indication:

10% above mbar/bar full scale pressure range.

Pressure media:

Pressure ranges 3.5 bar and above compatible with Stainless Steel 316 and Hastelloy C 276
Gauge ranges below 3.5 bar and absolute ranges below 3500 mbar abs: Dry, oil free,
non-corrosive gas, air or Nitrogen recommended.
For low pressure ranges below 350 mbar or 5 psi, please consult your sales representative


Display



Panel

¼ VGA wide format 4.3 inch colour graphics LCD c/w integral touch screen

Comms update rate

8 times per second

Display update rate
readout

2 times per second
± 9999999

Pressure units mbar, bar, Pa(N/m2), hPa, kPa, MPa, mmHg @ 0°C, cmHg @ 0°C, mHg @ 0°C,, inHg @ 0°C,
mmH2O @ 4°C, cmH2O @ 4°C, mH2O @ 4°C, mmH2O @ 20°C, cmH2O @20°C, mH2O @ 20°C,
kg/m2, kg/cm2, torr, atm, psi, lb/ft2, inH2O @ 4°C, inH2O @ 20°C, inH2O @ 60°F, ftH2O @ 4°C,
ftH2O @ 20°C, ftH2O @ 60°F, User Defined 1, User Defined 2, User Defined 3, User Defined 4



Communications

Communication

RS232, USB and IEEE-488, SCPI, DPI141, DPI142 and DPI150 emulation. LabVIEW drivers
Ethernet (VXI-II & Sockets using SCPI).

Environmetal



Temperature

Operating 10°C to 50°C (50°F to 122°F)
Calibrated 15°C to 45°C (59°F to 113°F)
Storage -20°C to 70°C (-4°F to 158°F)

Sealing
Humidity
Vibration
Shock
Conformity

IP20 (EN60529), indoor use only
5% RH to 95% RH non-condensing.
Compliant with Def. Stan. 66-31 8.4 Cat 3 and MIL-T-28800E Cat 2
Mechanical shock conforms to EN61010
LVD EN61010, EMC EN61326, PED, ROHS & WEEE – CE marked





Physical

Weight

3.2kg (excluding external PSU & packaging) to 6.5 lbs (including external PSU & packaging)

Dimensions

218 mm wide x 88mm (2U) high x 250 mm deep (8.6in x 3.5 (2U) x 9.8 in)

Pressure connection

G 1/8 Female (1/8 NPT Female by adaptor, standard for North America) 25 mbar to 210 bar.
9/16 18 UNF Autoclave male 350 bar to 1000 bar.
