CASE STUDY | 네트워크 전력계를 활용한 전력 모니터링

페이지 정보

작성자 테솔 작성일20-08-26 09:05 조회1,138회

본문


PowerScout HD시리즈는 ANSI C12.20-2015 Calss 0.2 국제인증등급을 충족하는 정확도와 UL, CE등 안전규격을 충족하며 전압 측정 시 라인(90-600VAC)에서 전원을 공급받아 간편하게 구동할 수 있습니다또한 표준 Modbus 또는 BACnet 통신 프로토콜을 모두 지원합니다.


HD시리즈는 공통으로 PC ViewPointHD 소프트웨어 또는 웹 브라우저(Chrome, Explorer )를 사용합니다

전력문제가 발생하는 현장에 PowerScout HD 제품을 간단히 설치 후 공유기에 연결하면 전세계 어디에서나 Power, Energy, Demand, PF 등 다양한 파라미터를 확인할 수 있습니다

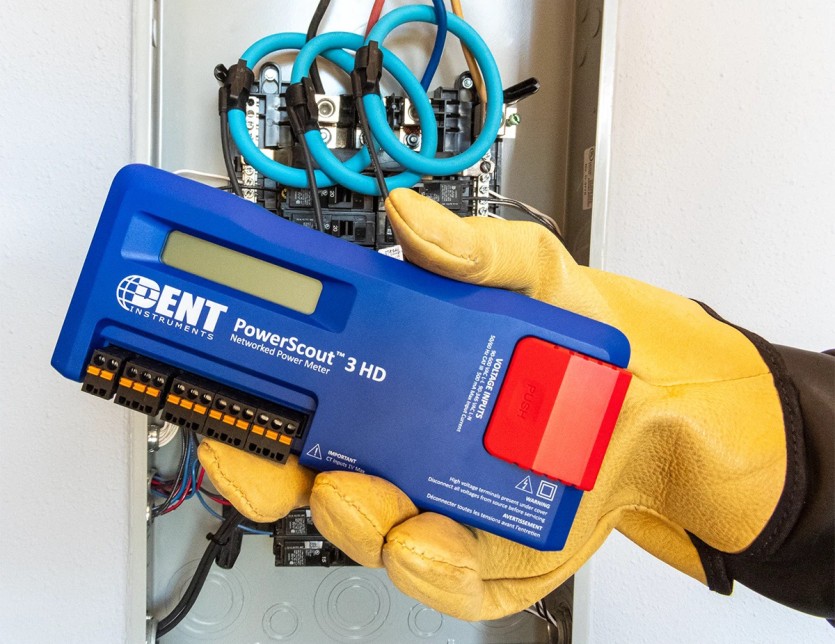

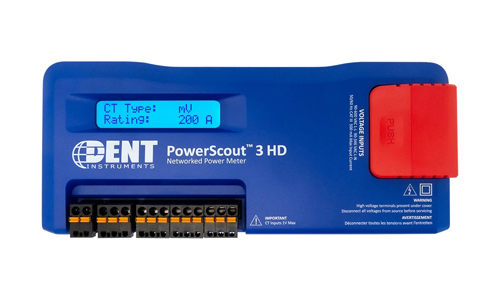

         POWERSCOUT 3 HD : 3채널 전력계 (DIN 레일형)

기본적으로 PowerScout 시리즈에는 제품 설치 시 위상오류 및 전류클램프의 역방향을 확인할 수 있는 DENT社 PhaseChek™ 기능이 포함되어 있습니다. 아래 그림과 같이 ViewPointHD 소프트웨어 함께 사용하면 파형 시각화위상도  고조파 왜곡 분석을 포함한 고급 분석 기능을 사용할  있습니다.

사무실 내부 배전반에 PS3HD를 설치하고 포트포워딩 기능을 활용하여 외부에서 전력값을 모니터링을 하는 화면입니다. 기본적인 전압, 전류, 전력값을 모니터링 할 수 있으며, 적산전력값을 포함하여 고조파도 측정이 가능합니다. 또한 15분마다 Peak Demand 전력값을 저장할 수 있는 기능을 지원하고 있습니다.

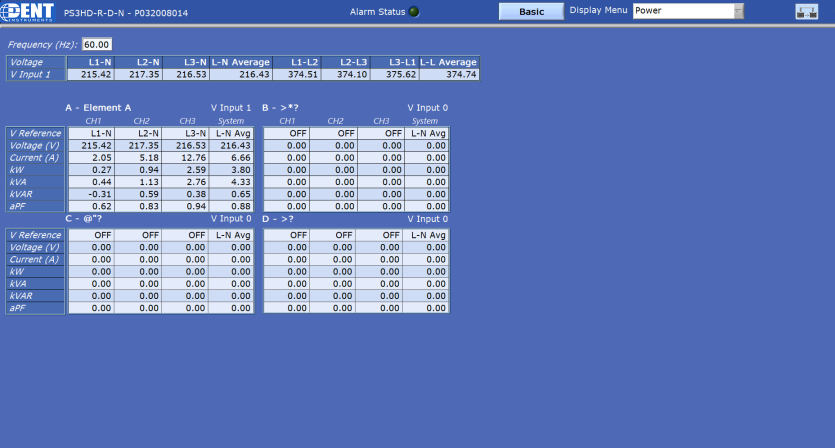

<Power : 기본 전압,전류,전력값 측정>

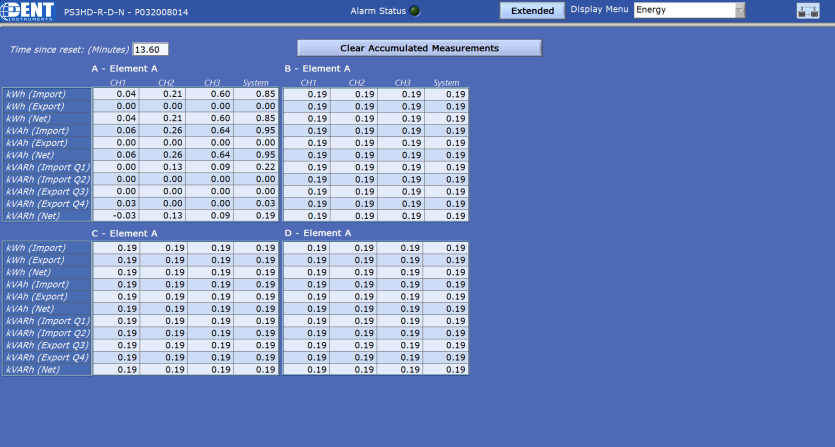

<Energy : 유효, 피상, 무효 등 상세 전력값 측정>

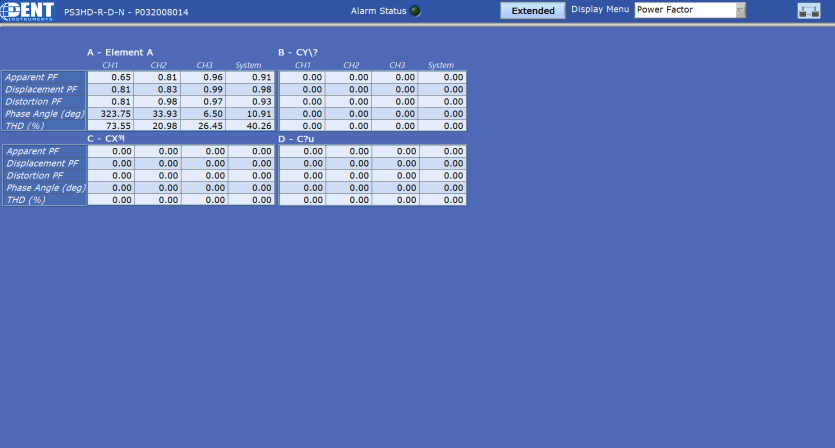

<Power Factor : 유효,피상,무효 등 상세 전력값 측정>

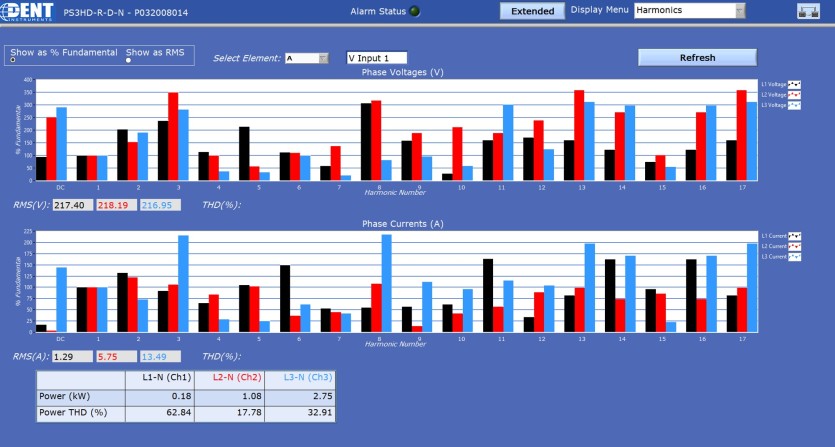

<Harmonics : 전압,전류 고조파 및 총왜곡률 측정>



PowerScoutHD 사용에 적합한 어플리케이션은 세입자용 보조계량기, 양방향 미터링, 데이터 센터, 상업시설, 소매점, 산업환경에서 전력 모니터링 등이 있습니다.

또한 배전반 모니터링 또는 분전반 전력 모니터링 용도로 다수의 채널을 동시에 측정할 수 있는 제품들도 있습니다.(단상기준 12채널, 48채널)

80df176415bb9d2790dd335abe9174d5_1598399487_4252.png80df176415bb9d2790dd335abe9174d5_1598399499_1711.png

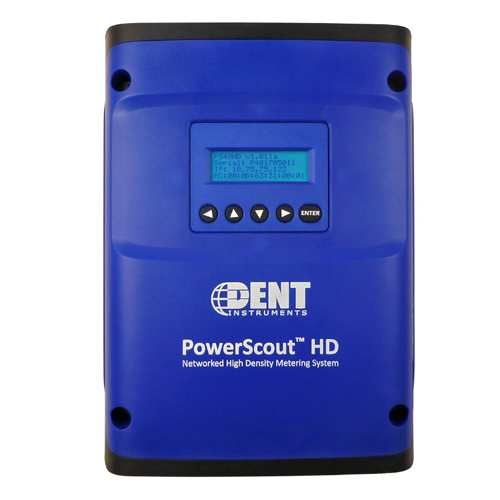

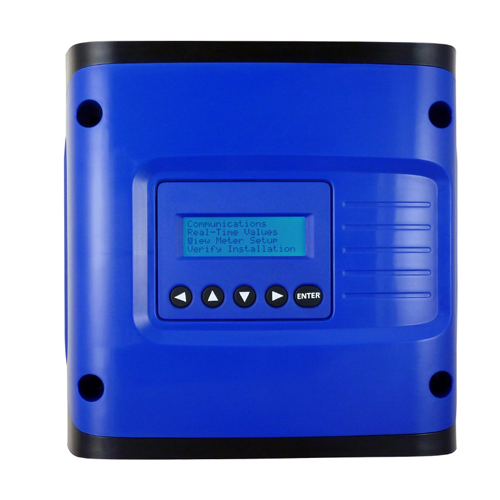

                      PowerScout 12 HD : 12채널 전력계                        PowerScout 48 HD : 48채널 전력계


<PowerScout HD 간편설치 동영상>


특징

  • 3채널: 3상 보조 계량기는 단일 또는 3상 시스템에서 전압전류전력에너지 및 기타 여러 전기 파라미터를 모니터링 합니다.

  • 2가지 모델: DIN 레일형 또는 벽걸이 형

  • 국제인증등급. ANSI C12.20- 2015 Class 0.2 인증 (pending)

  • 데이터 기록 간격: 15분 간격으로 63일까지 kWh데이터 저장

  • 연속 샘플링블라인드 싸이클 없음

  • 다양한 국제인증등급 옵션을 포함한 Split Core 또는 RōCoil™ 로고스키-스타일 CT(변류기)를 어떤 범위에서도 함께 사용 가능

  • 라인 전원: 60-600V 상간 전원 공급

  • 디스플레이에 계측 설정 및 측정 데이터 실시간 표시

  • BACnet 또는 Modbus 프로토콜을 사용하여 통신

  • 사용자 설정 알람과 절연된 알람 출력

  • 매 1초 마다 데이터 업데이트

  • 특허받은 PhaseChek™ 기술로 적절한 CT방향 확인

  • UL 인증, CE 마크, BTL 인증



Dent Instruments PowerScout 3HD 바로가기

Dent Instruments PowerScout 12HD 바로가기

Dent Instruments PowerScout 48HD 바로가기
