정밀급 전류 션트 (20 A to 50 A) 요약정보 및 구매

MODEL : CS20/CS50

브랜드 OHM-LABS
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

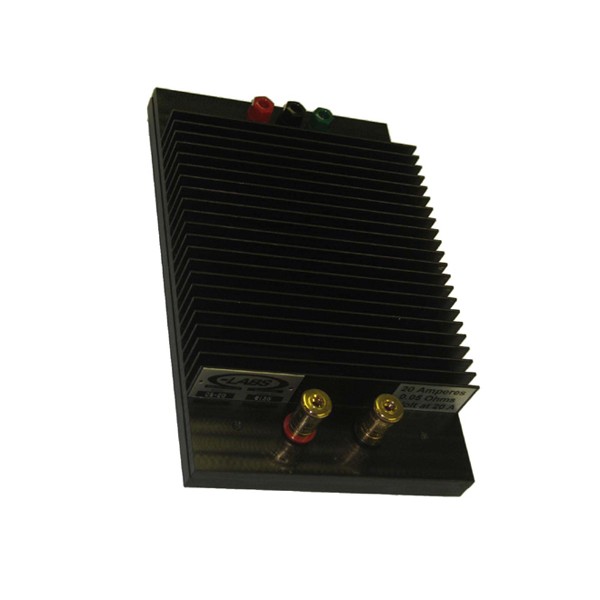

정밀 션트 - 20 to 50 Amp



높은 안정도

<0.01% 정확도

낮은 온도 계수

연결 오류로 인한 영향을 받지 않음

DC AC에 사용 가능

견고함

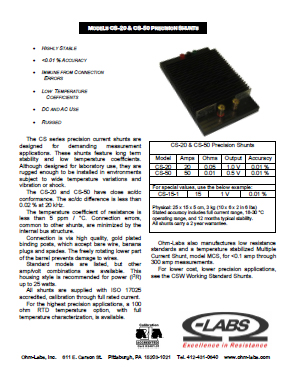

CS 시리즈 정밀 전류 션트는 까다로운 측정 어플리케이션을 위해 설계되었습니다. 이 션트는 우수한 장기 안정도와 매우 낮은 온도 계수를 제공합니다. 실험용으로 설계되었지만, 온도와 진동 또는 충격이 큰 환경에 설치할 수 있을 정도로 견고합니다.



CS-20 CS-50은 직류 값에 대한 AC 적합성이 비슷합니다. AC/DC 차이는 1 kHz에서 0.02% 이하로 평가됩니다.



Ohm-Labs의 맞춤형 열처리는 저항의 온도 계수를 5ppm/°C 미만으로 낮춥니다. 이것은 인가된 전력에 대한 저항의 변화를 최소화합니다.



연결은 피복이 벗겨진 전선, 바나나 플러그 또는 스페이드 단자를 수용하는 금도금 바인딩 포스트를 통해 이루어집니다. 내부적인 설계로 다른 많은 션트에 공통적인 연결 오류가 제거되었습니다.



표준 20 Amp 50 Amp 모델이 나열되어 있지만 다른 Amp/Volt 조합을 사용할 수 있습니다. 이 하우징 스타일은 최대 25 와트의 전력(I2R)에 권장됩니다.

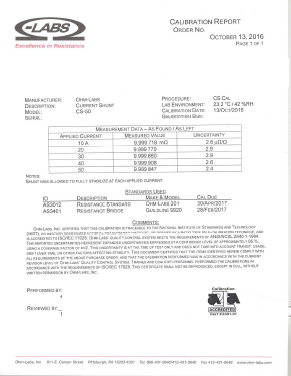

모든 션트는 ISO 17025 인증을 받았으며, NIST 소급 교정은 최대 정격 전류를 통해 제공됩니다.

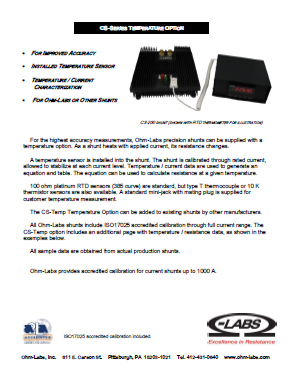

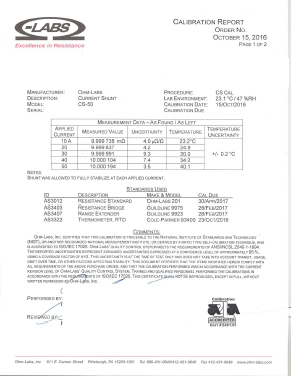

최고 정밀도의 애플리케이션을 위해 100ohm RTD를 션트 소자에 붙일 수 있으며 전체적인 전류/온도 특성이 제공될 수 있습니다. 이 특성화의 예는 온도 옵션을 참조하십시오. 써모커플 Type T또는 서미스터 센서도 사용할 수 있습니다.



· 제품 사양


Model

Amps

Ohms

Output

Accuracy *

CS-20

20

0.05

1.0 V

0.01 %

CS-50

50

0.01

0.5 V

0.01 %

For special values, use the below example

CS-15-1

15

1 V

0.01 %

Notes

  • Stated accuracy includes full current range, 18-30 °C, 12 months
  • All shunts carry a 2 year warrantee.

Physical

  • 25 x 15 x 5 cm, 3 kG (10 x 6 x 2" 6 #)
