개요

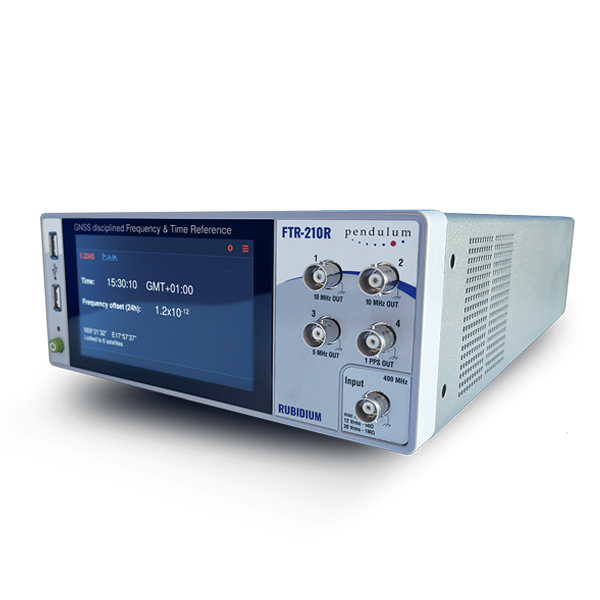

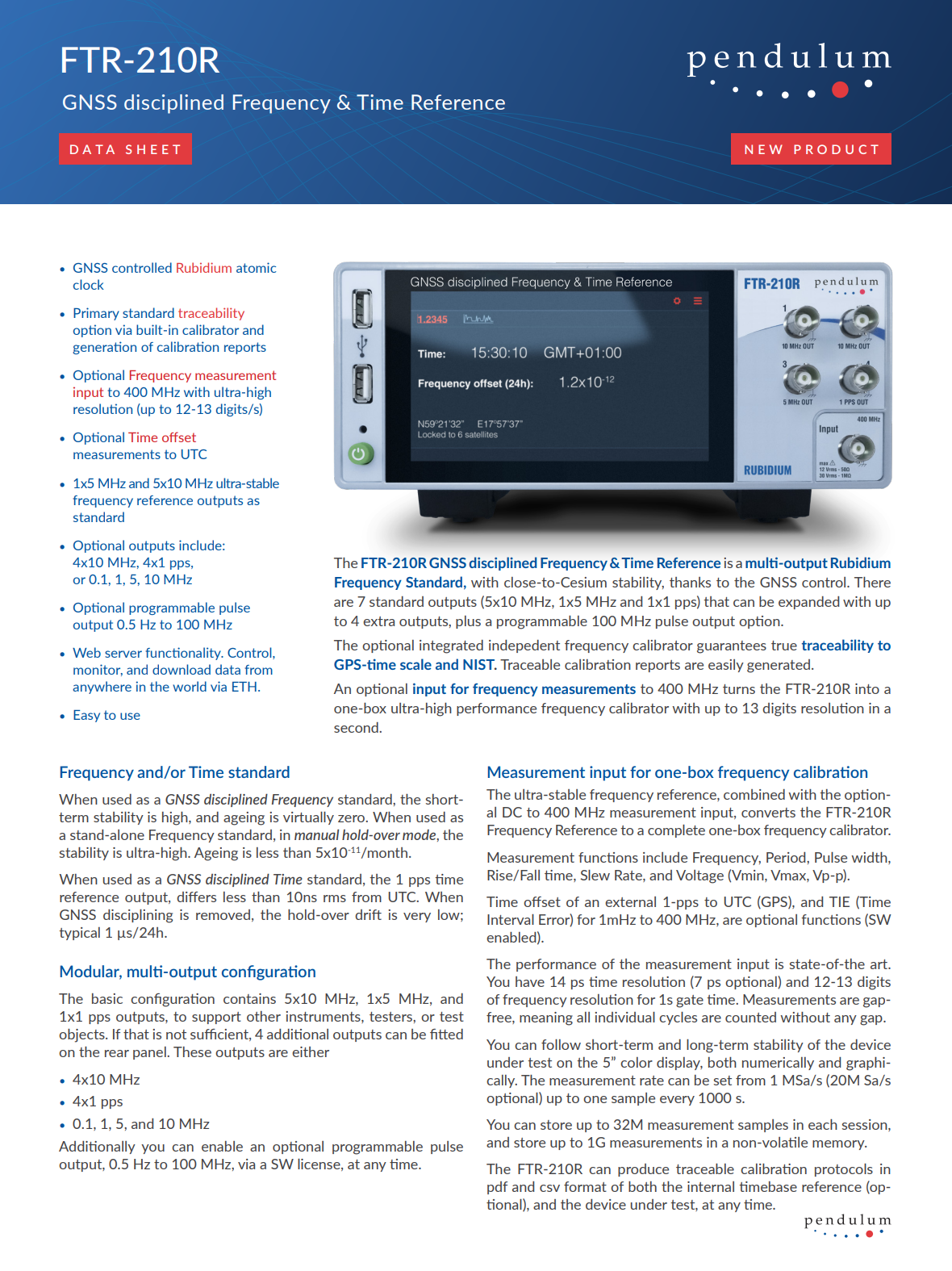

진자 FTR-210R GNSS로 훈련된 루비듐 주파수 및 시간 기준 GNSS 기반의 훈련을 통해 세슘 수준에 가까운 안정성을 제공합니다. 최대 4개의 추가 출력으로 확장할 수 있는 7개의 표준 출력(5×10 MHz, 1×5 MHz 및 1×1 pps)과 프로그래머블 100 MHz 펄스 출력 옵션이 있습니다.

선택 사항인 통합 독립 주파수 보정기는 GPS 시간 척도와 NIST에 대한 진정한 추적 가능성을 보장합니다. 추적 가능한 보정 보고서는 쉽게 생성됩니다. 진자 FTR-210R 루비듐 주파수 및 시간 참조 기능을 사용하면 계측 실험실에서 연간 고가의 보정 서비스를 제공할 필요가 없습니다.

주파수 측정을 400MHz로 선택적으로 입력하면 FTR-210R이 1초 만에 최대 13자리 해상도의 1박스 초고성능 주파수 보정기로 전환됩니다.

빈도 및/또는 시간 S표준

GNSS에 의해 규제된 주파수 표준으로 사용될 때, 단기 안정성이 매우 높으며 노화는 사실상 제로입니다.

독립형 주파수 표준으로 사용될 때, 수동 보류 모드에서는 안정성이 매우 높습니다. 노화는 월 5х10-11 미만입니다.

GNSS에서 규정한 시간 표준으로 사용할 때, 1 pps 시간 기준 출력은 UTC와 10 ns rms 미만으로 다릅니다. GNSS 규율이 제거되면 홀드오버 드리프트가 매우 낮아지며, 일반적으로 1 µs/24시간입니다.

모듈식 다중 출력 구성

기본 구성 포함하다 5×10 MHz, 1×5 MHz, and 1×1 pps 출력, 다른 기기, 테스터 또는 테스트 대상을 지원합니다. 그것이 충분하지 않다면, 4 추가의 출력은 후면 패널에 장착할 수 있습니다. 이 출력들은 다음 중 하나입니다

• 4×10MHz
• 4×1 pps
• 0.1, 1, 5, and 10 MHz

또한, SW 라이선스를 통해 언제든지 0.5Hz에서 100MHz의 프로그래밍 가능한 펄스 출력을 선택적으로 활성화할 수 있습니다.

원박스 주파수 보정을 위한 측정 입력

초안정 주파수 기준은 DC에서 400MHz까지의 측정 입력 옵션과 결합되어 FTR-210R 주파수 및 시간 기준을 완전한 원박스 주파수 보정기로 변환합니다.

측정 기능에는 주파수, 주기, 펄스 폭, 상승/하강 시간, 슬루 속도 및 전압(Vmin, Vmax, Vp-p)이 포함됩니다.

TIE(시간 간격 오류)는 선택적인 기능(SW 활성화)입니다.

측정 입력의 성능은 최첨단입니다. 14ps 시간 해상도(7ps 옵션)와 1초 게이트 시간 동안 12~13자리의 주파수 해상도를 제공합니다. 측정값은 간격이 없으므로 모든 개별 주기가 간격 없이 계산됩니다.

5인치 컬러 디스플레이에서 테스트 대상 장치의 단기 및 장기 안정성을 수치적 및 그래픽적으로 확인할 수 있습니다. 측정 속도는 1 MSa/s(20 MSa/s 옵션)에서 1000초마다 하나의 샘플까지 설정할 수 있습니다.

각 세션에서 최대 32M의 측정 샘플을 저장할 수 있으며, 비휘발성 메모리에 최대 1G의 측정 샘플을 저장할 수 있습니다.

FTR-210R GNSS로 훈련된 루비듐 주파수 및 시간 기준은 언제든지 내부 타임베이스 기준(옵션)과 테스트 대상 장치 모두의 CSV 형식으로 추적 가능한 보정 프로토콜을 생성할 수 있습니다.

교정 실험실의 고유 추적 가능한 주파수 및 시간 참조

추적 가능성의 개념은 모든 비교가 명시된 불확실성을 가진 문서화된 결과를 도출하는 국제 표준과의 연속적인 비교를 필요로 합니다.

FTR-210R 주파수 및 시간 참조 옵션 220은 징계 절차와 독립적인 문서화 주파수 비교기/보정기입니다. 수신된 GNSS 신호는 갭이 없으며 로컬 오실레이터에 대해 지속적으로 측정됩니다. 위상 및 주파수 편차는 내부에 저장되며 언제든지 이더넷 인터페이스를 통해 모든 PC 또는 전 세계 거의 모든 곳으로 전송할 수 있습니다.

출력물의 추적 가능성 기록을 얻을 수 있습니다. 고장 나지 않은 보정 이력 체인은 며칠 동안 비휘발성 메모리에 유지되며, 현재 24시간 평균 오프셋이 전면 패널 컬러 디스플레이에 지속적으로 표시됩니다.

새로운 FTR-210R 설계 - 주파수 비교기/보정기 기능은 규율 과정과 독립적으로 작동합니다.

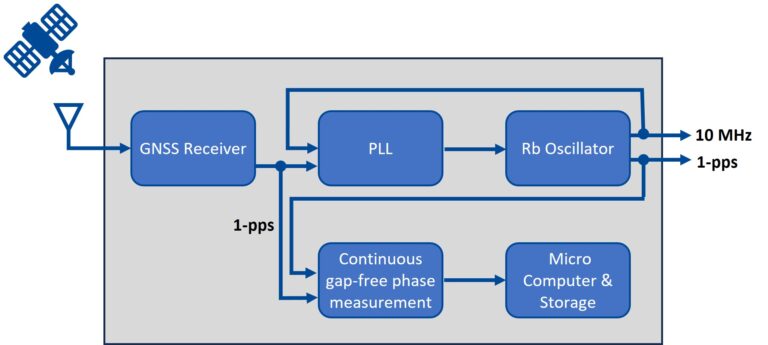

그림 1: FTR-210R로 훈련된 루비듐 주파수 및 시간 기준은 GNSS 수신기와 내부 발진기 간의 연속적인 비교를 내장하고 있습니다. 주파수 오프셋이 표시되고 저장되며, 언제든지 추적 가능한 보정 프로토콜을 생성할 수 있습니다.

기본 표준에 대한 이러한 고유한 추적 가능성은 추적 가능한 재보정을 위해 FTR-210R 주파수 및 시간 참조를 보낼 필요가 없음을 의미합니다. 이 설계 덕분에 매우 높은 안정성을 갖춘 내장 루비듐 발진기는 미국 해군 천문대(NIST)의 주요 주파수 표준과 궁극적으로 UTC에 맞춰 지속적으로 보정됩니다.

로컬 또는 원격 제어를 위한 완전한 유연성

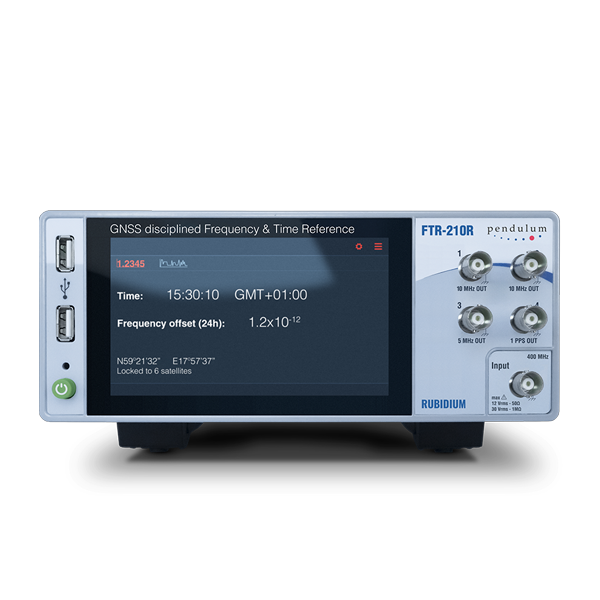

FTR-210R로 훈련된 루비듐 주파수 및 시간 기준은 5인치 그래픽 터치스크린 디스플레이를 통해 벤치에서 수동으로 작동합니다. 마우스를 유선 또는 무선으로 전면 패널 USB 포트 중 하나에 연결하여 더 쉽게 조작할 수도 있습니다.

표준 FTR-210R 주파수 및 시간 참조는 원격 제어 및 데이터 전송을 위해 두 개의 후면 패널 통신 인터페이스인 Gbit 이더넷과 USB 2.0*을 제공합니다. 전면 패널 USB 포트에 Wi-Fi 동글을 사용하면 FTR-210R을 로컬 무선 네트워크에 연결할 수 있습니다.

통합 웹 서버 인터페이스 기능을 사용하여 실험실 벤치나 전 세계 어디에서나 기기에 접근하고 제어할 수 있습니다.

* 나중에 이용 가능합니다. USB에 대한 SW 지원은 무료 FW 업그레이드로 제공됩니다.

강력하고 사용하기 쉬운 보정 도구

선택적인 측정 입력은 FTR-210R 주파수 및 시간 기준을 1박스 주파수 보정기로 변환합니다. MATH 기능을 사용하여 테스트 대상 장치의 주파수는 절대 주파수(예: "10.000 000 01 MHz") 또는 명목 주파수(예: "10 mHz")에서의 편차 또는 상대 편차(예: "1 х10-9")로 표시할 수 있습니다.

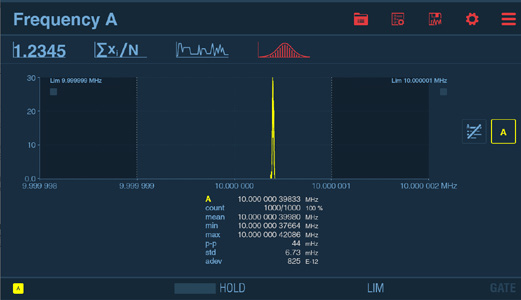

명확한 합격/불합격 표시기를 사용하여 보정 허용 오차 한계를 설정하면 수동 또는 반자동 보정이 더욱 쉬워집니다.

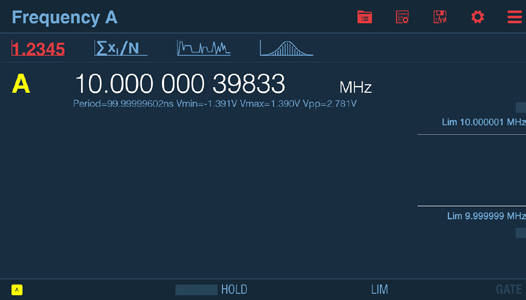

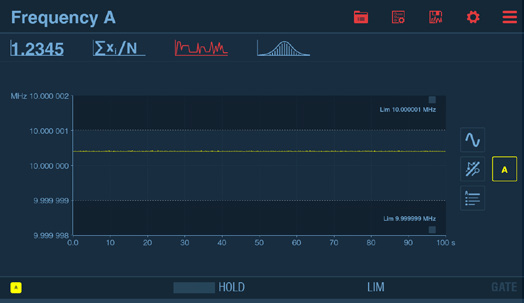

측정 결과의 다른 표시 형식에는 값 및 타임라인 화면이 포함됩니다.
