제품 정보

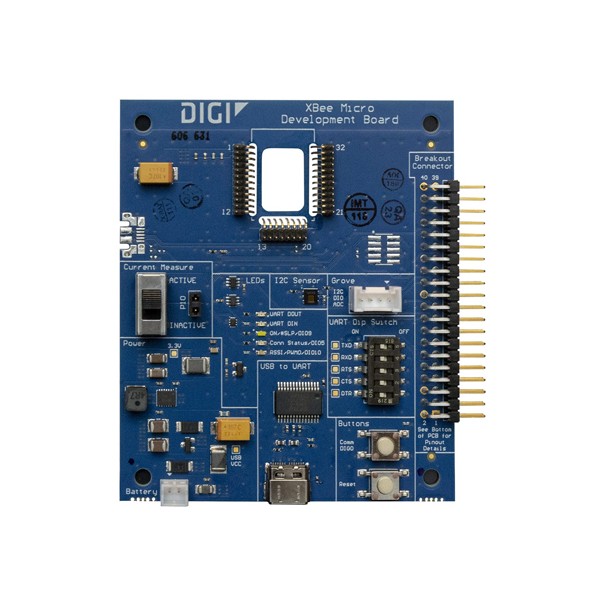

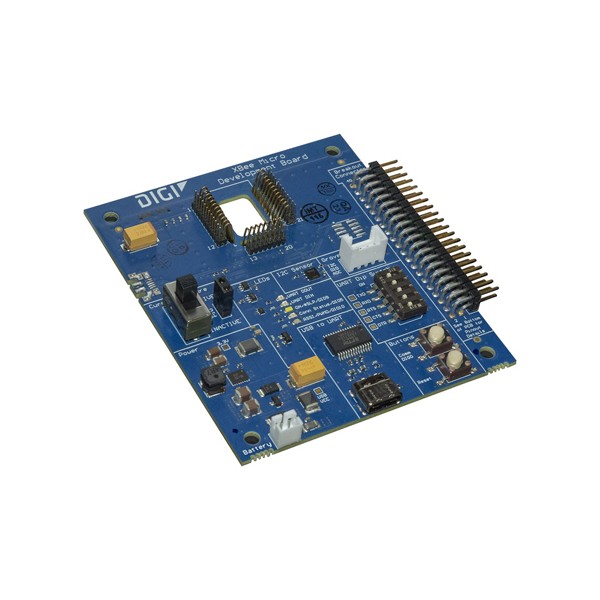

Digi XBIB-C 개발 보드


개발 컨셉 작업 및 테스트 시간을 단축시킬 수 있는 개발 회로 보드



제품 특징



* USB 다이렉트 모드(XBee3 셀룰러 모뎀 사용시)
* 전류 모니터링 헤더
* 온도/습도 센서
* 타사 센서용 그루브 커넥터
* 프로그래밍 가능한 사용자 버튼
* 부속품용 확장 헤더(GPS Daughter Board)
* USB-C 또는 배터리 전원
* 모든 Digi XBee 폼 팩터에 사용할 수 있는 3가지 타입(TH, SMT, MMT)


88e0d4626e625cbc8dc6eec651aee1b2_1578373563_1338_1578375307_1578376922_1578378443.png




Over View


무선 모듈의 특징과 기능을 평가하는 것은 어려울 수 있습니다. 대부분의 무선 모듈은 다양한 기능을 가지고 있기 때문에 일반 개발 보드는 무선 모듈의 완전한 기능을 제대로 보여줄 수 있는 기능을 갖추고 있지 않습니다. 새로운 Digi XBIB-C 개발 보드를 통해 Digi XBee® 모듈의 모든 기능을 쉽게 평가할 수 있습니다. 개발 보드는 Through-hole, Surface-mount Micro-mount 등 모든 모듈에 대응할 수 있도록 3가지 모델로 출시되었습니다.


XBee셀룰러 모뎀을 사용할 경우, 보드는 개발자들이 셀룰러 모뎀과 직접 상호작용을 할 수 있도록 USB 다이렉트 포트를 갖추고 있습니다. 또한 이 보드는 Digi XBee 모듈이 MicroPython을 사용하여 I2C 프로토콜과 어떻게 인터페이스할 수 있는지를 쉽게 확인할 수 있도록 온도 및 습도 센서를 보유하고 있습니다.



배터리 구동 애플리케이션의 경우, 개발자가 모듈의 배터리 소비량을 신속하게 평가할 수 있는 전류 모니터 헤더를 가지고 있습니다. 단순히 핀에 전압계를 연결함으로써 모듈이 얼마나 많은 전류를 소모하는지 계산할 수 있으므로 개발자는 특정 용도에 대한 배터리 속성을 결정할 수 있습니다.


또한 보드에는 다른 브레이크 아웃 기능이 포함되어 있습니다. 예를 들어, 보드는 그루브 커넥터를 가지고 있다. 이 그루브 커넥터는 보드가 개발 상태 및 성능의 증명을 위해 그루브 센서 및 제품과 인터페이스할 수 있도록 합니다. 그루브 커넥터 외에도, 보드는 Digi XBee 모듈에 대한 모든 보드의 인터페이스를 만들 수 있는 40핀 헤더를 가지고 있습니다.






Reference





Number

Item

Description

1

Secondary USB (USB MICRO B)

Secondary USB Connector for possible future use. Not used.

2

Current Measure

Large switch controls whether current measure mode is active or inactive. When inactive, current can freely flow to the VCC pin of the XBee. When active, the VCC pin of the XBee is disconnected from the 3.3 V line on the development board. This allows current measurement to be conducted by attaching a current meter across the jumper P10.

3

Battery Connector

If desired, you can attach a battery to provide power to the development board. The voltage can range from 2 V to 5 V. The positive terminal is on the left.

4

USB-C Connector

Connects to your computer. This is connected to a USB to UART conversion chip that has the five UART lines passed to the XBee device. The UART Dip Switch can be used to disconnect these UART lines from the XBee.

5

LED indicator

Red: UART DOUT (modem sending serial/UART data to host)

Green: UART DIN (modem receiving serial/UART data from host)

White: ON/SLP/DIO9

Blue: Connection Status/DIO5

Yellow: RSSI/PWM0/DIO10

6

User Buttons

Comm DIO0 Button connects the Commissioning/DIO0 pin on the XBee Connector through to a 10 Ω resistor to GND when pressed.



RESET Button Connects to the RESET pin on the XBee Connector to GND when pressed.

7

Breakout Connector

This 40-pin connector can be used to connect to various XBee pins as shown on the silkscreen on the bottom of the board.

8

UART Dip Switch

This dip switch allows the user to disconnect any of the primary UART lines on the XBee from the USB to UART conversion chip. This allows for testing on the primary UART lines without the USB to UART conversion chip interfering. Push Dip switches to the right to disconnect the USB to UART conversion chip from the XBee.

9

Grove Connector

This connector can be used to attach I2C enabled devices to the development board. Note that I2C needs to be available on the XBee in the board to use this functionality.

Pin 1: I2C_CLK/XBee DIO1

Pin2: I2C_SDA/XBee DIO11

Pin3: VCC

Pin4: GND

10

Temp/Humidity Sensor

This as a Texas Instruments HDC1080 temperature and humidity sensor. This part is accessible through I2C. Be sure that the XBee that is inserted into the development board has I2C if access to this sensor is desired.

11

XBee Socket

This is the socket for the XBee (Micro form factor).
