제품 정보

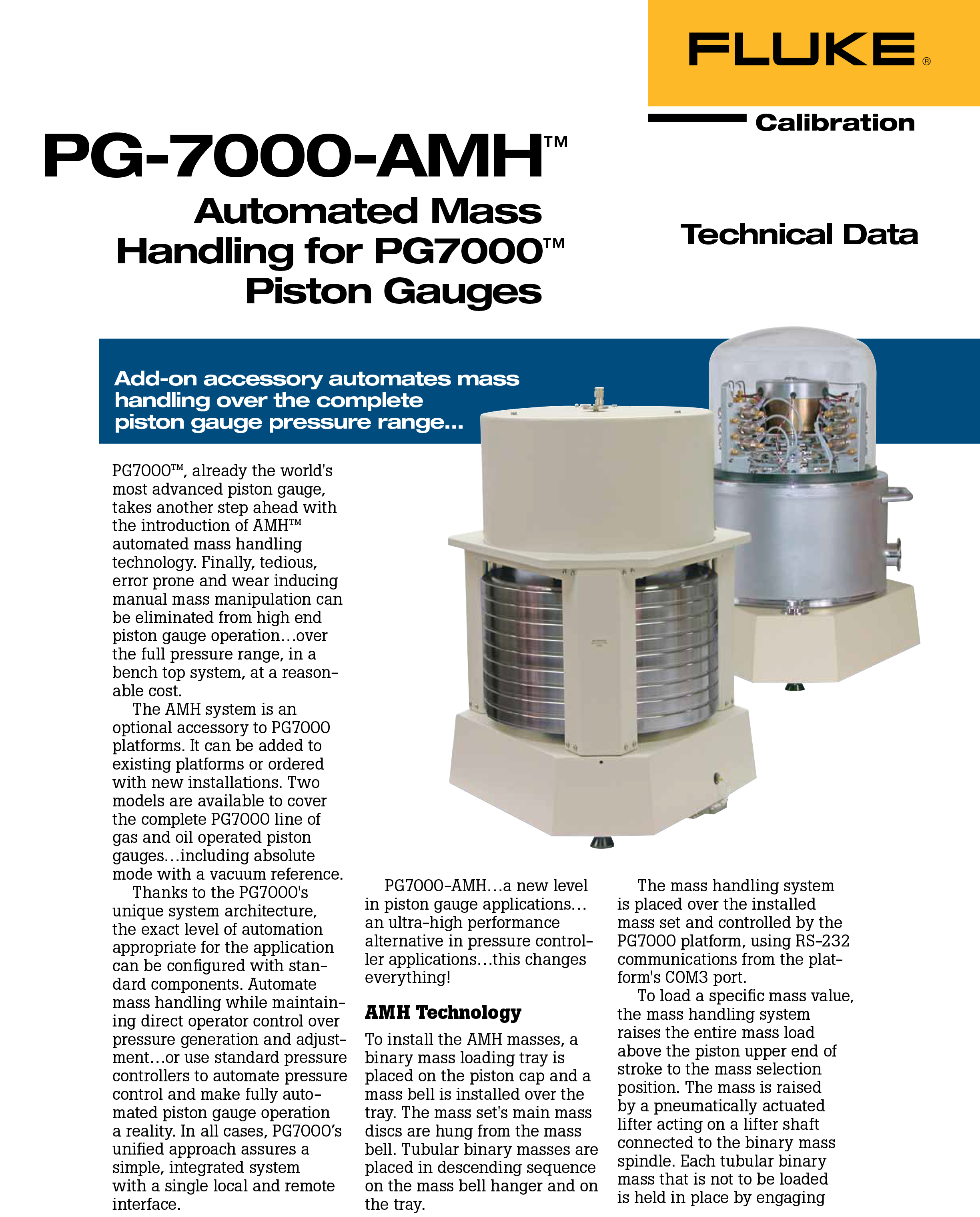

PG7000 피스톤 계기를 위한 자동 중량 핸들러
이미 세계에서 가장 진보적인 피스톤 계기인 PG7000™는 AMH™ 자동 중량 핸들링 기술로 한 발 더 나아갑니다. 성가시고 문제가 많았던 마모 발생 수동 중량 조작을 하이엔드 피스톤 계기 동작에서 제거할 수 있습니다. 합리적인 가격으로 벤치탑의 모든 압력범위에서 사용가능 합니다.
AMH 시스템은 PG7000의 선택 사양입니다. 기존 플랫폼에 추가하거나 새로운 설치 시 주문할 수 있습니다. 진공 기준 절대 모드를 포함한 PG7000 라인 의 가스 및 오일 구동 피스톤 계기를 모두 처리할 두 개의 모델을 선택할 수 있습니다. PG7000의 고유 시스템 구조로 인해 표준 부품으로 용도에 맞는 정확한 자동화 수준을 설정할 수 있습니다. 작업자가 압력 생성과 조정을 직접 제어하면서 중량 핸들링을 자동화하거나, 표준 압력 제어기로 압력 제어기를 자동화하여 완전 자동 피스톤 계기 동작을 현실화하십시오. 어느 경우에든 PG7000의 단일 접근으로 단일 현장 혹은 원격 인터페이스를 위한 쉽고 통합된 시스템을 제공합니다.
AMH 기술
AMH 중량을 설치하기 위해, 피스톤 캡에 이진 중량 적재 트레이를 놓고 트레이 위에 중량 bell을 설치합니다. 중량 세트의 주요 중량 디스크를 중량 bell에 매답니다. 원통 이진 중량이 내림 차순으로 중량 bell 걸개와 트레이에에 놓여집니다.
중량 핸들링 시스템을 설치된 중량 세트 위에 설치되고 플랫폼 COM3포트의 RS232 통신으로 제어합니다.
특정 중량 값을 적재하려면 중량 핸들링 시스템이 전체 중량 부하를 피스톤의 마지막 스트로크 위의 중량 선택 위치 상부로 들어올립니다. 중량은 이진 중량 spindle에 연결된 리프터 샤프트에서 동작하는 공압식 리프터로 들어올려집니다. 적재되지 않는 원통형 이진 중량들은 3개의 선택 핀으로 고정됩니다. 세 개의 주요 중량 컬럼은 동시에 회전하여, 적재되지 않을 주요 중량들은 컬럼의 유지 돌기에 의해 고정되고, 적재될 중량들은 해제 됩니다. 중량 선택이 끝나면 리프터가 아래로 움직여 리프터 샤프트, 이진 spindle, bell과 모든 해제 중량들을 피스톤에 놓습니다.
AMH 중량 핸들링 시스템은 수 년간의 안정적이고 유지보수가 필요 없는 자유 중량 조작을 수행하도록 설계되고 테스트 되었습니다.
중량 적재 제어
중량 핸들링 시스템의 제어는 PG7000의 지능적 동작에 통합되어 있습니다. 압력 입력 모드에서 목표 압력 명령어가 전면 패널 혹은 원격으로 입력된 경우, PG7000이 목표 압력을 성취하기 위한 중량을 계산합니다. 그 후, AMH에 명령어를 보내 피스톤 회전을 중단하고 적절한 중량값을 적재합니다. 적재된 중량의 참 값과, 성취된 압력 값은 실시간으로 보고되고 업데이트 됩니다. 중량 입력 모드에서는 요청된 수치를 그대로 적재합니다.
실제 적재되는 중량은 AMH의 100g 적재 해상도 내에서 최대한 목표값에 가깝게 설정됩니다. 더욱 정밀한 중량 적재가 필요한 경우, 작업자가trim 중량을 trim 중량 트레이에 놓도록 합니다. (진공 기준 절대 모드에서는 불가)
피스톤 실린더 모듈 접근
수동 중량 적재식 PG7000에서 사용되는 같은 피스톤 실린더 모듈이 AMH에 사용됩니다. 피스톤 실린더 모듈은 5분만에 제거하고 설치할 수 있으며, 단일 수동 중량 핸들링 교정 순서에 필요한 것과 유사한 정도의 노력이 필요합니다.
AMH 중량 핸들링 시스템과 중량들을 제거하여 피스톤 실린더 모듈에 접근합니다. 모든 중량을 피스톤에 적재하여 피스톤 핸들러에 접촉하고 있는 중량이 없도록 합니다. 중량 핸들러를 PG7000 플랫폼에서 수직으로 들어올리고 전체 적재 중량 세트를 남깁니다. 중량들을 수동으로 제거하여 피스톤 실린더 모듈에 접근합니다.

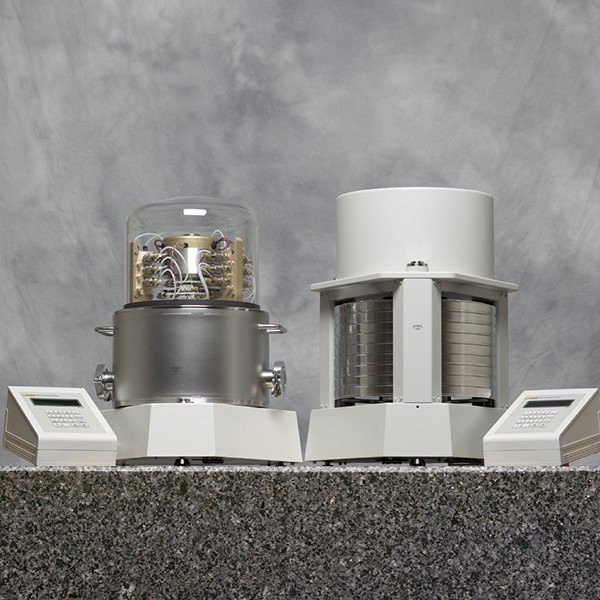

AMH-38, 38 kg 진공 시 PG7601
AMH-38은 PG7601 피스톤 계기 플랫폼 38kg 중량 세트의 자동 중량 핸들링을 제공합니다. 중량 핸들링 시스템은 원할 경우 터보 분자 진공 펌프와 외부 진공 계기를 연결 할 수 있도록 해주는 KF40 진공 피팅을 제공하는 진공 챔버와 통합되어 있습니다. 자동 중량 핸들링으로 압력점 사이에 진공을 유지할 수 있으며 0.01Pa 에 이르는 낮은 기준 진공을 무한정 유지할 수 있습니다.
AMH-100, 다음에 대하여 100 kg PG7102, 7202, 7302
AMH-100은 PG7102, PG7202, PG7302 피스톤 계기 플랫폼의 100kg를 위한 자동 중량 핸들링을 제공합니다.
100kg 중량 세트로 단일 피스톤 실린더 모듈에서 아주 넓은 범위를 얻을 수 있기 때문에 피스톤 실린더 변경을 피할 수 있습니다. 100 kg 미만이 필요한 경우, 100 kg보다 적은 중량 세트로 설정할 수 있습니다.
· 제품 사양
사양
AMH-38 피스톤 실린더 범위와 자동 증가 | ||||||
| 피스톤-실린더 모듈 | 최소 압력 | 최고 압력 최대 38 kg 중량 부하 | 최소 자동 증가 | |||
| kPa | Psi | kPa | Psi | kPa | Psi | |
| PC-7100/7600-10-L | 7 | 1 | 380 | 55 | 1 | 0.15 |
| PC-7100/7600-10 TC | 10 | 1.5 | 380 | 55 | 1 | 0.15 |
| PC-7100/7600-20 | 18 | 2.6 | 760 | 110 | 2 | 0.3 |
| PC-7100/7600-50 | 35 | 5 | 1900 | 275 | 5 | 0.7 |
| PC-7100/7600-100 | 70 | 10 | 3800 | 551 | 10 | 1.5 |
| PC-7100/7600-200 | 140 | 20 | 7600 | 1100 | 20 | 3 |
AMH-100 피스톤 실린더 범위와 자동 증가 | ||||||
| 피스톤-실린더 모듈 | 최소 압력 | 최고 압력 최대 100 kg 중량 부하 | 최소 자동 증가 | |||
| kPa | Psi | kPa | Psi | kPa | Psi | |
| PC-7100/7600-10-L | 10 | 0.5 | 1 | 150 | 1 | 0.15 |
| PC-7100/7600-10 TC | 13 | 1.9 | 1 | 150 | 1 | 0.15 |
| PC-7100/7600-50 | 50 | 7 | 5 | 750 | 5 | 0.7 |
| PC-7100/7600-200 | 200 | 29 | 111 | 16001 | 20 | 3 |
| PC-7200 혹은 7300-100 | 100 | 14.5 | 10 | 1500 | 100 | 1.5 |
| PC-7200 혹은 7300-200 | 200 | 29 | 20 | 3000 | 20 | 3 |
| PC-7200 혹은 7300-500 | 500 | 72.5 | 50 | 7500 | 5 | 7.3 |
| PC-7200 혹은 7300-1 | 1000 | 145 | 100 | 15000 | 100 | 14.5 |
| PC-7200 혹은 7300-2 | 2000 | 290 | 2002 | 300002 | 200 | 29 |
| PC-7300-5 | 5000 | 725 | 500 | 72500 | 500 | 75 |
1 하강률에 의해 제한
2PG7202의 경우 최대 100MPa (15,000 psi)
자동화 질량 핸들러 | |
| 전력 | 100 ~ 240 VAC, 50 ~ 60Hz 최대 30 W 소모 |
| 일반 동작 온도범위 | 15 ~ 35 °C |
| 중량 (중량 핸들러만) | AMH-38 18 kg (40 lb) AMH-100: 12 kg (26 lb) |
| 치수 | AMH-38 높이 41 cm x 너비 37 cm x 깊이 38 cm (16.3 in. x 14.6 in. x 15 in.) AMH-100: 높이 41 cm x 너비 41 cm x 깊이 36 cm (16.3 in x 16.1 in x 14.1 in) |
| 통신 포트 | RS-232 (COM1), PG7000 플랫폼이 제어 |
| 드라이브 공기 공급 | 550 kPa (80 psi) "shop 공기" |
| 구동공기 연결 | Swagelok 동등 퀵 연결 QM Series (QM2-B200) |
| AMH-38 진공 챔버 | 피팅: (2) 펌프와 진공 계기 업그레이드를 위한 KF40 통상 잔여 진공: 70 l/s 터보 펌프로 < 10 mPa (0.08 mTorr) 다른 펌프로는 더 높은 압력 |
| 중량 교환 시간 | < 15 초 |
| CE 적합성 | 가능, 규정해야 함 |
중량 세트: MS-AMH-38, 25, 13 | |
| PG7000 플랫폼 호환 | 7601, 7607 |
| 최소 중량 (피스톤과 bell) | 0.7 kg (1 kg w/ 탄화 텅스텐 10 kPa/kg) |
| 최대 중량 부하 | 38 kg, 25 kg 또는 13 kg |
| 최소 자동 증가 | 100 g (373 증가), 0.01g까지의 trim 중량 수동 적재 가능 |
| 중량 세트 조성 | 피스톤 (10 kPa/kg t-c 0.5 kg) bell, 트레이, 리프터 기구 0.5kg (6) 동심 이진 중량으로 0.1, 0.2, 0.4, 0.8, 1.6, 3.2 kg (5, 3, 1) 메인 중량 디스크 각 6.2 kg (1) 50g에서 0.01g까지의 trim 중량 세트* |
| 중량 불확도 | ± 5 ppm 혹은 1 mg |
* 필요한 경우 trim 중량을 수동으로 trim 중량 트레이에 적재
중량 세트: MS-AMH-100, 80, 60, 40 | |
| PG7000 플랫폼 호환 | 7102, 7202, 7302, 7307 |
| 최소 중량 (피스톤과 bell) | 1 kg |
| 최대 중량 부하 | 103.7 kg, 87.3 kg, 63.7 kg 또는 43.7 kg |
| 최소 자동 증가 | 100 g (1,027 증가), 0.01g까지의 trim 중량 수동 적재 가능 |
| 중량 세트 조성 | 피스톤 (10 kPa/kg t-c 0.5 kg) bell, 트레이, 리프터 기구 0.8kg (7) 동심 이진 중량으로 0.1, 0.2, 0.4, 0.8, 1.6, 3.2, 6.4 kg (9, 7, 5 또는 3) 메인 중량 디스크 각 10 kg (1) 50g에서 0.01g까지의 trim 중량 세트* |
| 중량 불확도 | ± 5 ppm 혹은 1 mg |
필요한 경우 trim 중량을 수동으로 trim 중량 트레이에 적재
· 제품 구성
| Model Name | 설명 |
|---|---|
| AMH-38-VAC | 자동화 질량 취급기, 최대 38kg |
| MS-AMH-13 | 13kg 질량세트, AMH |
| MS-AMH-25 | 25 kg 질량세트, AMH |
| MS-AMH-38 | 38 kg 질량세트, AMH |
| AMH-100 | 자동화 질량 취급기, 최대 100 kg |
| MS-AMH-40 | 40 kg 질량세트, AMH |
| MS-AMH-60 | 60 kg 질량세트, AMH |
| MS-AMH-80 | 80 kg 질량세트, AMH |
| MS-AMH-100 | 100 kg 질량세트, AMH |
| AMH-100-VAC-CE | CE준수성 |
| AMH-38-VAC-CE | CE준수성 |
