무선 4-20mA 출력 전류 송신기 4 채널 USB 엔드 노드 요약정보 및 구매

MODEL : ASM1-4

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 무선 4-20mA 출력 전류 송신기 4 채널 USB 엔드 노드
    +0원

제품 정보

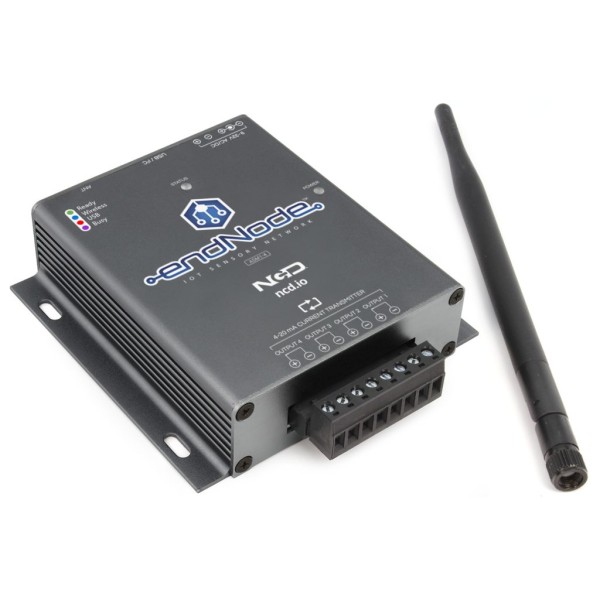

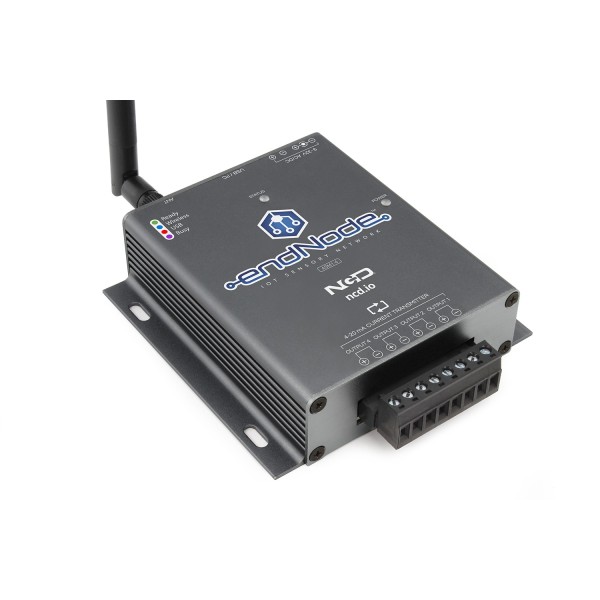

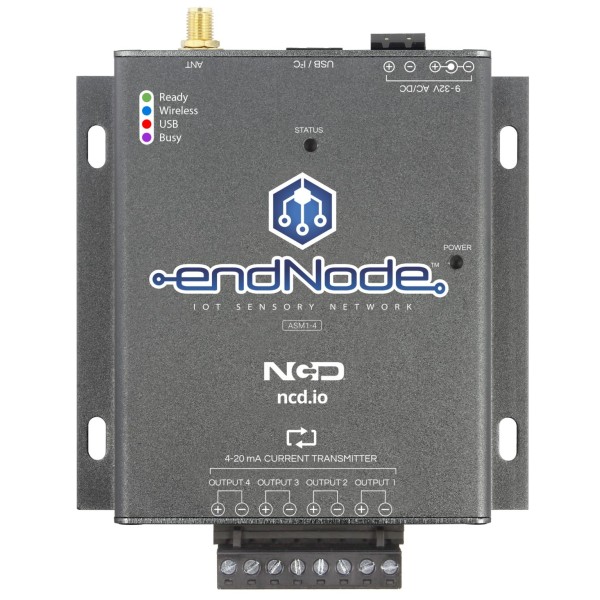

무선 4-20mA 출력 4-채널 전류 송신기 USB endNode


기능 개요


> 4 채널 14 비트 무선 4-20mA DC 전류 루프 출력 endNode (USB 포트 포함)

0-25mA 프로그래밍 가능 범위의 절연된 4-20mA 전류 루프 출력

절연 출력으로 단일 외부 전원으로 모든 4-20mA 장치 제어 가능

노이즈를 줄이기 위한 내부 절연 I2C 통신 버스

> 128비트 AES 암호화를 사용한 장거리 무선 통신

> 가상 COM포트 액세스를 지원하는 USB 통신 인터페이스

> 전원 및 RGB 상태 LED가 있는 듀얼 9-32V DC 전원 인터페이스

> 무선 4-20mA 입력 및 전원을 위한 플러그형 커넥터

> NCD endNode 무선 I2C  아키텍처 기반

  * I2C 확장 포트를 이용한 무한 확장

  * NCD I2C 장치 및 센서를 제어하도록 확장 가능

  * I2C 릴레이 확장을 위한 ProXR Enterprise 명령 세트


제품 자료

문서 자료

무선 4-20mA 출력 4 채널 endNode 스타트 가이드

  * 무선 4-20mA 전류 루프 송신용 ASM1-4 커맨드 설정

USB 및 무선 명령 생성을 위한 API 계산기

  * 무선 및 USB 통신을 위한 명령 인코딩

endNode 명령 세트

  * 기본 요구사항 및 통신 프로토콜

  * 무선 I2C 통신

  * ProXR Enterprise 명령 세트

endNode 장치 구성

  * 장치 통신 속도 구성

  * 유선 및 무선 옵션 구성

  * ProXR 드라이버 옵션 구성

  * I2C 버스 속도 구성

endNode 메모리 맵

  * endNode FRAM 메모리 검사

  * endNode FRAM 메모리에서 직접 읽기 및 쓰기

설정, 테스트 및 학습을 위한 Alpha Station 소프트웨어

  * ASM1-4 학습 및 구성에 필요한 소프트웨어

  * I2C 통신을 위한 AnyI2C 소프트웨어와 호환


기계 도면

endNode 도면


무선 4-20mA 전류 루프 입력

세계에서 가장 강력한 무선 4-20mA 출력 전류 루프 송신기를 소개합니다. ASM1-4를 사용하면 128 비트 AES 암호화를 사용하는 놀라운 2 마일 무선 통신 범위로 산업용 4-20mA 장치를 쉽게 제어할 수 있습니다. ASM1-4는 4-20mA DC 전류의 절연 채널을 최대 4 개까지 전송하여 4-20mA 입력이 가능한 다양한 장치 및 센서를를 제어 할 수 있습니다. 약 14 비트 분해능으로 각 출력은 0 ~ 15,525 사이의 정수값을 사용하여 제어되며, 채널당 0~25mA의 프로그래밍 가능한 DC 출력 전류 출력 범위를 제공합니다.

ASM1-4의 4-20mA 출력은 4-20mA DC 전류 입력을 수용하는 4-20mA 디지털 패널 미터 및 PLC, 제어 댐퍼, 스프링클러, 유량 제어 밸브, 액추에이터, 솔레노이드 및 모터 드라이브와 호환됩니다. 여러 ASM1-4 endNode를 사용하고 보안 무선 통신을 사용하여 다른 endNode와 통신합니다. 이 통신 기술은 전기 노이즈가 많은 환경에서 견고합니다. 이 무선 기술은 현재 사용 가능한 벽을 통한 최상의 무선 침투를 제공하므로 산업 건물의 무선 4-20mA 입력을 제어합니다.


ASM1-4에는 각 4-20mA 출력을 개별적으로 또는 4 개의 모든 출력을 동시에 제어하기위한 강력한 명령 세트가 포함되어 있습니다. 전원이 꺼지면 4-20mA 출력 상태를 끄거나 마지막으로 알려진 상태로 돌아가거나 모든 출력을 미리 정의 된 시작 상태로 설정하도록 구성할 수 있습니다. ASM1-4 명령 세트는 각 출력 상태 읽기 또는 모든 출력 상태 읽기를 동시에 지원하므로 소프트웨어가 항상 4-20mA 출력 전류와 동기화됩니다.


무선 타겟팅 및 메시 통신

각 endNode 컨트롤러에는 고유한 일련 번호가 있습니다. 이 일련 번호는 4 채널 4-20mA 출력 컨트롤 요청이 있는 원격 endNode 컨트롤러를 대상으로 하는데 사용됩니다. 무선 통신을 사용하여 각 endNode를 초당 최대 6 번 쿼리합니다. 단일 컴퓨터를 사용하여 해당 지역의 여러 endNode 장치를 대상으로 하거나 여러 컴퓨터를 사용하여 여러 무선 endNode와 통신합니다. endNode는 장치간에 데이터를 호핑하여 의도 한 대상 장치에 도달함으로써 일반적인 2 마일 가시선 범위 이상으로 통신 범위를 확장하는 무선 메시를 형성합니다. 모든 endNode 장치는 128 비트 AES 암호화를 사용하여 보호됩니다. NCD endNode 장치는 센서가 무선 범위를 확장하는데 도움이 되는 중계기의 메시 네트워크 역할을 하므로 NCD Enterprise 무선 센서의 데이터를 반복하는데 사용할 수도 있습니다. 모든 endNode 장치는 900MHz, 868MHz 및 2.4GHz로 제공됩니다.


4-20mA 전류 루프 출력의 정의

전류 루프 출력은 4~20mA의 전류 로드를 변화시키는 DC 출력으로 가장 잘 정의됩니다. 각 4-20mA 출력에는 전용 제어 어플리케이션에 기반한 전압 소스가 필요합니다. 각 4-20mA 출력은 분리 되어 있므로 모든 4-20mA 출력 채널에 단일 공급기로 사용할 수 있습니다. 일반적으로 4-20mA라는 용어를 사용하지만 NCD 4-20mA 출력의 실제 출력 범위는 0-25mA입니다. 일반적으로 4mA 미만의 전류는 대부분의 수신 장치에 의해 개방 루프(open loop)로 간주되며, 일반적으로 배선 결함으로 식별됩니다.


USB 4-20mA 전류 루프 출력

모든 endNode 장치에는 USB 포트가 장착되어 있습니다. USB 인터페이스를 사용하여 4-20mA 전류 루프 출력 채널을 읽습니다. USB는 Windows 10 Alpha Station 소프트웨어를 사용하는 고급 구성에도 사용됩니다endNode 장치는 통신을 단순화하기 위해 PC에 가상 COM 포트로 마운트됩니다. endNode 장치는 Mac 및 Linux 컴퓨터와 호환되는 하드웨어이므로 이러한 플랫폼에서 endNode 장치를 사용하는데 도움을 드릴 수 있지만 전용 소프트웨어는 아직 개발되지 않았습니다. endNode 장치에 대한 크로스 플랫폼인 Node-Red는 지원이 계획되어 있습니다.





nodeLynk
™를 사용하여 endNodes™ 확장

endNode 장치는 nodeLynk 확장을 사용하여 감지 및 제어 기능을위한 추가 하드웨어를 추가하도록 확장 가능합니다.


nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk를 사용하면 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.



endNode 무선 I2C 확장

  * endNode 장치 (왼쪽)는 nodeLynk 확장 장치 체인에 연결됩니다.


무선 I2C 통신

endNode 장치에는 많은 무선 I2C 확장 옵션을 제공하는 I2C 확장 포트가 포함되어 있습니다. NCD endNode 장치는 맞춤형 변환 프로세서를 사용하여 무선 및 USB 통신의 데이터를 I2C 통신으로 변환합니다. I2C 통신은 오늘날 제조되는 모든 센서의 기반 기술이기 때문에 NCD endNode 컨트롤러는 현재와 미래에 제조된 모든 I2C 장치와 통신할 수 있어 endNode 컨트롤러에 무한한 확장 가능성을 제공합니다. I2C는 어떤 형태의 I2C 변환 없이는 대부분의 센서와 통신할 수 없기 때문에 IoT 어플리케이션에서 중요한 역할을 합니다. endNode 컨트롤러는 데이터 변환 기술이므로 향후 I2C 확장 및 장치에 대한 지원을 추가하기 위해 펌웨어 업그레이드가 필요하지 않습니다.

ProXR Enterprise 명령 세트

I2C 확장 포트를 사용하여 릴레이를 연결하고 ProXR Enterprise 명령 세트를 사용해보십시오. 릴레이 켜기 또는 끄기, 릴레이 타이머 트리거, 펄스 릴레이, 릴레이 제어, 릴레이 토글 등. ProXR Enterprise 명령 세트는 릴레이 제어 어플리케이션을 위한 하위 레벨 I2C 명령으로 변환되는 간단한 명령을 사용자에게 제공합니다. 통합 FRAM 메모리는 전원이 제거 될 때 릴레이 상태를 유지하고 전원을 켤 때 릴레이 상태를 복구합니다.

endNode 전원 요구 사항

endNode 장치는 9-32V 외부 전원 공급 장치에서 지속적으로 작동하도록 설계되었습니다. + 12VDC 국제 전원 공급 장치가 포함되어 있습니다. 직접 배선 어플리케이션을 위해 2 포지션 플러그가 가능한 터미널 블록도 포함되어 있습니다. 빨간색 전원 LED는 전원 상태를 나타내고 RGB LED는 프로세서 상태를 나타내는 데 사용됩니다.



endNode와 무선 통신


무선 통신을 사용하여 통신하는 endNode 장치를 최대한 활용하십시오. endNode는 동시에 여러 모뎀의 사용을 지원하므로 많은 컴퓨터, 서버 및 임베디드 장치가 endNode에 액세스 할 수 있습니다. endNode는 일련 번호를 통한 타겟팅을 지원합니다. NCD API 계산기를 사용하여 일련 번호와 명령을 데이터 프레임으로 패키지화하면 명령이 endNode 컨트롤러에 의해 실행됩니다. 그런 다음 endNode는 통신을 시작한 모뎀에만 보고합니다. 이러한 방식으로 엔드 노드는 무선 트래픽이 과도하게 포화되지 않는 한 많은 컴퓨터에 서비스를 제공할 수 있습니다. 아래에서 가장 편하게 작업 할 수있는 통신 기술을 사용하여 NCD 엔드 노드 장치와 통신하도록 설계된 많은 인기있는 모뎀 옵션을 찾을 수 있습니다.


endNode ASM1-3 IoT 릴레이 컨트롤러 4 채널 10A USB 및 무선



endNode 장치와 메가 모뎀 통신

메가 모뎀은 최대 4 개의 기술을 사용하여 endNode 컨트롤러와 통신할 수 있습니다. 메가 모뎀에는 USB 포트를 통해 원격 endNode에 직접 액세스 할 수 있는 USB 포트가 포함되어 있습니다. 이것은 본질적으로 USB 모뎀을 사용하는 것과 같습니다(아래 참조). USB 외에도 Mega Modem에 대한 무선 Bluetooth 링크를 통해 원격 endNode 장치에 액세스 할 수 있습니다. Bluetooth 통신은 쉬운 통합을 위해 Bluetooth를 통한 가상 COM 포트를 지원합니다. Bluetooth 외에도 WiFi TCP도 지원되므로 IP 주소 및 포트를 열고 TCP 데이터를 endNode 컨트롤러로 전송/수신하기만 하면 endNode와 통신 할 수 있습니다

Mega Modem은 WiFi를 통한 MQTT도 지원합니다. 메가 모뎀은 MQTT 통신을 사용하여 "전송" 토픽을 구독하고 대부분의 MQTT 브로커를 사용하여 "수신"토픽에 전달할 수 있습니다. MQTT 브로커와 주고 받는 원시 데이터는 endNode에 직접 전달됩니다. 이를 통해 MQTT를 통한 endNode 장치 및 확장을 대폭 제어할 수 있습니다. 데이터 이동 방법에 대한 깊은 이해가 필요하므로 숙련된 사용자가 MQTT 기능을 사용하는 것이 좋습니다.






endNode 장치와 USB 통신

endNode 장치와의 이더넷 통신은 고객에게 매우 인기가 있습니다. 이더넷 모뎀의 IP 주소와 TCP 포트를 열고 TCP 데이터 송수신을 시작하면 됩니다. 모뎀의 데이터가 특정 endNode를 대상으로하기 때문에 여러 이더넷 모뎀을 사용하여 endNode 장치와 통신할 수 있습니다. 마찬가지로 endNode는 데이터 요청자에게만 응답합니다.



                 산업용 IoT 무선 -USB 모뎀




endNode 장치와의 이더넷 통신

USB 통신은 여전히 ​​원격 endNode 장치와 통신하는 가장 인기있는 방법 중 하나입니다. USB를 통해 가상 COM 포트를 열고 endNode 장치와 통신을 시작하기 만하면됩니다. USB 모뎀은 각 통신 패킷이 특정 endNode 컨트롤러를 대상으로 하도록 설계 되었기 때문에 여러 endNode 장치와 통신할 수 있습니다. 엔드 노드의 응답은 통신을 시작한 USB 모뎀에 다시 반영됩니다. USB 모뎀은 115.2K Baud에서 작동합니다.



                 산업용 IoT 무선-이더넷 모뎀




endNode 장치와의 RS-485 통신

RS-485 통신은 산업 고객에게 여전히 선호되는 제품입니다. RS-485를 사용하는 것은 상대적으로 작업하기 쉬우며 9600 baud-rate에서 모뎀과 통신하기만 하면 모뎀이 사용자가 선택한 endNode(통신 패킷의 일부로)를 대상으로 정합니다. 데이터는 엔드 노드에서 RS-485 모뎀으로 다시 반영되어 RS-485 포트로 전달됩니다.




                   산업용 IoT 무선-RS485 모뎀



endNodes 및 Visual Studio

Visual Studio를 사용하여 endNode의 사용을 시연하기 위해 Alpha Station을 개발했습니다. Alpha Station을 사용하면 최대 3.2km 떨어진 원격 센서의 기본 구성 설정을 보고 설정할 수 있습니다. Alpha Station은 무선 USB 모뎀, 메가 모뎀 및 무선 이더넷 모뎀을 지원합니다.  소스 코드 및 런타임 어플리케이션은 웹 사이트 (https://ncd.io/alpha)에서 다운로드 할 수 있습니다.






IoT 보안 및 투명성 선언문

모든 IoT 장치 제조업체는 IoT 보안 및 투명성을 약속해야합니다. 소비자는 구매하기 전에 IoT 보안 및 투명성 선언문을받을 권리가 있으며 모든 고객이 모든 IoT 제조업체 및 공급 업체에이 정보를 요구할 것을 권장합니다. 고객에게 완전히 투명하기 위해 모든 IoT 기기의 각 제품 페이지 하단에 가장 중요한 보안 관련 정보를 항상 공개 할 것입니다. NCD는 어떠한 상황에서도 IoT 장치를 사용하여 전체 공개없이 고객 데이터, 센서 판독 값 또는 기타 정보를 수집하지 않습니다. NCD IoT 보안 정책에 따라 모든 형태의 데이터를 수집하는 모든 IoT 장치는 IoT 보안 및 투명성 선언문에 공개되어야합니다. 이 특정 장치와 관련된 관련 보안 정보는 다음과 같습니다.

> 이 장치는 인터넷과 직접 통신하지 않습니다.
> 이 장치에는 인터넷 통신을위한 게이트웨이가 필요합니다.
> 이 장치는 128 비트 AES 암호화 무선 통신을 사용합니다 (최소).
> 이 장치에는 배송시 모든 NCD 무선 센서에 공통적인 기본 AES 암호화 키가 장착되어 있습니다.
> 사용자는 기본 AES 암호화 키를 변경할 수 있습니다.
> 이 장치는 AES 암호화 키를 변경하려면 물리적 엑세스가 필요합니다.
> 이 장치에는 NCD 서버와 통신 할 수있는 기능이 없습니다.
> 펌웨어 업그레이드는 NCD 엔지니어 만이 장치에 물리적으로 엑세스해야합니다.


900HP-S3B 무선 호환성 정보

 주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
