  • I2C 인터페이스가있는 8 채널 온보드 95 % 정확도 20A AC 전류 모니터
    +0원

제품 정보

기능 개요

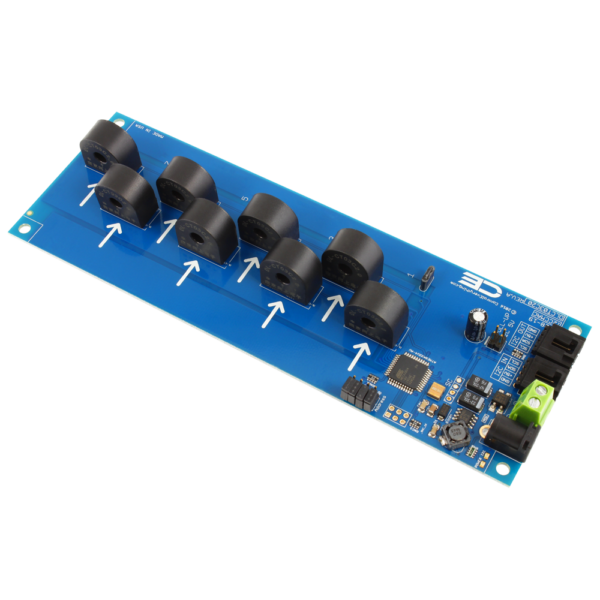

  • I2C 전류 모니터링 컨트롤러
  • 5, 10, 15 또는 20Amp 입력 범위의 8 채널 입력
  • 최대 오류율이 5 % 인 솔리드 코어 전류 센서
  • 교차 플랫폼 호환 I2C 통신
  • 온보드 I2C 확장 포트
  • I2C 포트 당 16 개 장치로 확장 가능
  • 무료 I2C 케이블 포함
  • 0x2A I2C 시작 주소

이제 교차 플랫폼 I2C 통신을 사용하여 AC 전력 부하의 전류 모니터링이 가능하므로 Raspberry Pi, BeagleBone, Arduino 또는 I2C를 지원하는 기타 컴퓨팅 플랫폼에 대한 전류 모니터링이 가능합니다. 선호하는 컴퓨팅 플랫폼을 사용하여 전류를 모니터링하고 전력 소비량을 추적하십시오. 이 컨트롤러에는 최대 오류율 5 %로 온보드 전류 센서를 통한 전류 흐름을 모니터링하도록 정밀 조정 된 8 개의 전류 모니터링 채널이 있습니다. 이 장치를 사용하려면 센서 중앙을 통해 최대 10AWG 크기의 AC 전선을 연결하면됩니다. 온보드 맞춤형 설계 CPU는 I2C 통신을 사용하여 나머지 작업을 수행합니다. 이 컨트롤러에는 I2C 확장 포트가 포함되어있어 더 많은 전류 모니터링 입력 또는 기타 유형의 I2C 센서 및 장치를 확장 할 수 있습니다. 4 개의 온보드 주소 점퍼를 사용하면 I2C 확장 포트를 통해 최대 16 개의 전류 모니터링 장치를 확장 할 수 있습니다. 특정 애플리케이션 요구 사항을 충족하기 위해 모든 크기의 전류 모니터링 컨트롤러를 혼합하고 일치시킵니다.

소프트웨어 개발자는 현재 모니터링 및 프로그래밍 샘플을 위해 ControlEverythingCom GitHub 리포지토리를 활용할 수 있습니다. 이 장치는 작동을 위해 12VDC 전원 공급 장치 만 필요하며 2.1mm 중앙 ​​양극 배럴 커넥터 또는 직접 유선 전원 공급 장치 용 온보드 터미널 블록을 사용하여 컨트롤러에 연결할 수 있습니다.

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 인치 (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

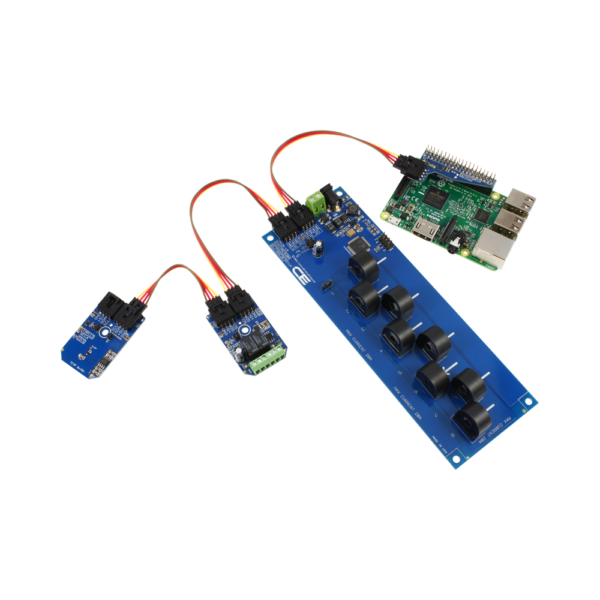

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 함께 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

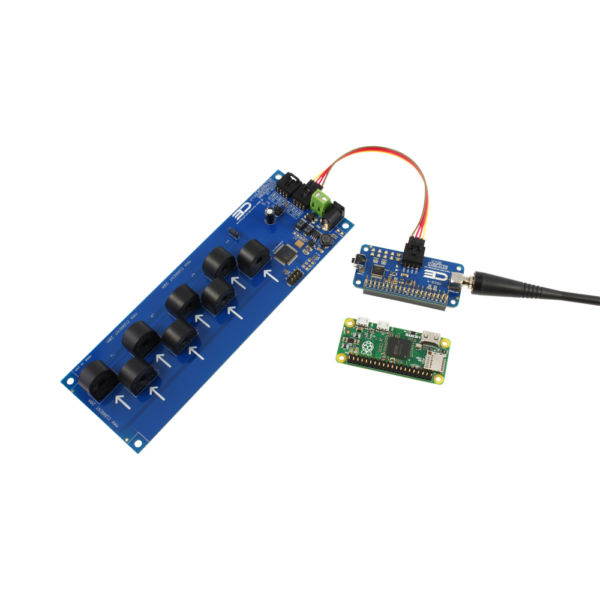

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에 걸쳐 주소 구성을 허용합니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치에는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC에서 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

· 제품 사양

배선도

pub?w=1456&h=578&1624391406
확대하려면 클릭

pub?w=1462&h=1535&1624391406


커뮤니티 저장소


통합 노트

이 장치는 0 ~ 10A 범위의 전류를 판독하도록 조정되었습니다. 코어 센서를 통해 10A를 초과하면 온보드 CPU가 손상 될 수 있습니다. 최고의 정확도를 위해 애플리케이션에 필요한 최저 전류 정격을 가진 컨트롤러를 선택하는 것이 좋습니다. 이 장치는 AC 전류 측정 전용으로 설계되었으며 DC 부하를 모니터링하는 데 사용할 수 없습니다. 이 장치는 일반적으로 상용 클램프 미터보다 정확하며 대부분의 직접 유선 미터만큼 정확합니다. 이 장치는 마스터 설계에서 잘 작동하는 것으로 알려진 보정 값으로 미리 설정된 상태로 도착합니다. 정확도를 높이기 위해 사용자는 권장 보정 설정을 조정할 수 있습니다. 모든 전류 모니터링 컨트롤러는 모든 채널에 대한 전류 모니터링 결과를 분석하고 계산하는 데 0.5 초가 필요합니다. 최상의 성능을 위해

사용법 참고

온보드 전류 센서가있는 모든 NCD 전류 모니터링 컨트롤러는 저항 부하와 함께 사용하도록 보정됩니다. 유도 부하에 대해 재 교정 할 수 있지만 동일한 컨트롤러를 사용하여 두 가지 유형의 부하를 혼합하는 것은 권장하지 않습니다. 저항 및 유도 부하의 혼합은 외부 오프 보드 센서가 장착 된 NCD 전류 모니터링 컨트롤러를 사용하여 모니터링 할 수 있습니다. 이러한 컨트롤러에는 메인 보드와 센서 사이의 와이어가 포함됩니다.

전류 센서를 통해 하나 이상의 와이어를 통과시키지 마십시오. 그렇게하면 신호가 취소되고 제대로 작동하지 않습니다.

I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는  I²C 출력을 사용하여 다른 교차 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다  또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

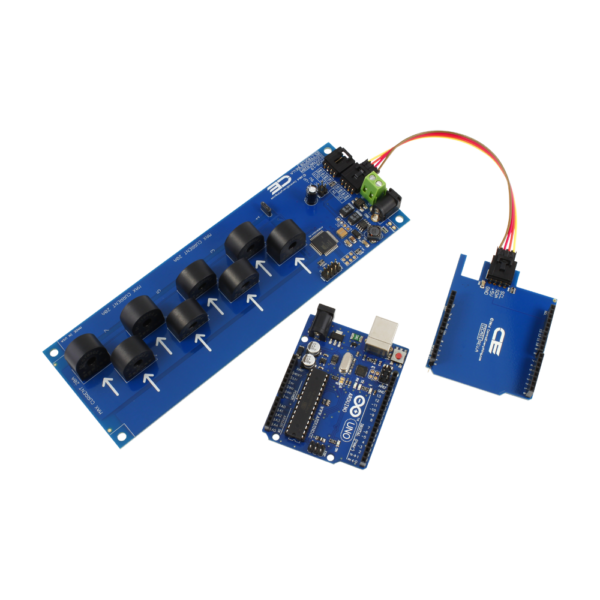

Arduino 인터페이스

바나나 파이 인터페이스

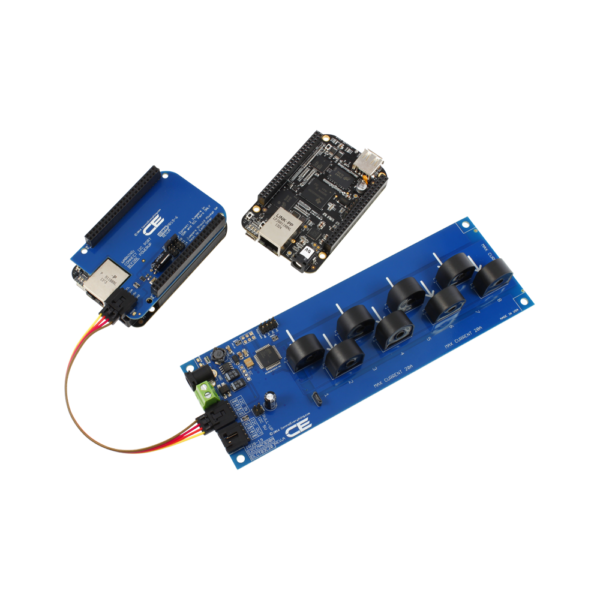

BeagleBone 인터페이스
