ProXR 시리즈 접촉 폐쇄 감지

다양한 통신 기술 사용 가능
직렬 포트로 장착하거나 TCP
모니터를 통해 연결 하고 컴퓨터 모니터 입력을 사용하여 접점 폐쇄 입력을 읽고
, 접점 폐쇄 제어를위한 트리거 릴레이

접촉 폐쇄 모니터링

이 Scan Series 컨트롤러를 사용하면 컴퓨터를 사용하여 접점 폐쇄 입력을 모니터링 할 수 있습니다. 최소한의 프로그래밍으로 단일 컨트롤러의 데이터 수집 및 제어를 통해 모든 컴퓨터가이 장치와 통신 할 수 있습니다. SCAN 시리즈 명령 세트를 사용하면 단일 쿼리에서 1 ~ 32 개 뱅크의 8 개 입력을 읽을 수 있습니다. 단일 뱅크에는 8 개의 입력이 있습니다. 32 개 뱅크를 읽으면 256 개의 입력 상태가보고됩니다. 여기서 멈추지 않습니다. 우리는 릴레이 제어에 초점을 맞추고 있기 때문에 보드에 릴레이를 추가하고 (최대 256 개) 입력에서 수집 된 데이터를 사용하여 제어 할 수 있습니다. 이들은 접점 폐쇄 입력일 뿐이며 이러한 입력에는 전압을 적용 할 수 없습니다. 컴퓨터에 연결하기 만하면이 보드가 PC에 가상 COM 포트로 장착되어 직렬 통신을 지원하는 모든 언어로 쉽게 프로그래밍 할 수 있습니다.

COM 포트로 마운트

이 ProXR 시리즈 컨트롤러는 컴퓨터의 USB 포트에 연결되며 PC의 COM 포트로 마운트됩니다. USB 드라이버가 필요할 가능성이 가장 높으며 오른쪽의 리소스 섹션에서 찾을 수 있으며베이스 스테이션 소프트웨어에서도 사용할 수 있습니다. 전원이 켜지면 컨트롤러는 명령을 기다립니다. 명령은 일반적으로 2 ~ 6 바이트 사이의 숫자 형식으로 된 몇 바이트의 데이터로 구성됩니다. 명령이 수신되면 컨트롤러는 명령을 처리하고 명령 완료를 알리기 위해 ASCII 문자 코드 85를 다시 보냅니다.

명령 보내기

베이스 스테이션 소프트웨어를 무료로 사용할 수있어 빠르게 시작하고 실행할 수 있습니다 (아래베이스 스테이션에 대한 자세한 내용). 전원이 켜지면 컨트롤러는 ProXR 명령을 기다립니다. 명령은 일반적으로 2 ~ 6 바이트 사이의 숫자 형식으로 된 몇 바이트의 데이터로 구성됩니다. 명령이 수신되면 컨트롤러는 명령을 처리하고 명령 완료를 알리기 위해 ASCII 문자 코드 85를 다시 보냅니다. 접점 폐쇄 상태를 읽는 명령이 전송되면 상태가 다시 전송됩니다.

쉬운 소프트웨어 개발

대부분의 고객은 이러한 장치를 제어하기위한 자체 프로그램을 작성합니다. 거의 모든 프로그래밍 언어를 사용할 수 있으므로 가장 친숙한 언어를 사용할 수 있으므로 새로운 언어를 배울 필요가 없습니다.

기지국 소프트웨어

베이스 스테이션은이 장치가 어떻게 작동하는지 배우는 데 도움이되며이 장치를 설정, 테스트 및 제어하기위한 궁극적 인 참조 도구입니다. 베이스 스테이션 소프트웨어는이 장치의 모든 기능을 지원합니다. 다른 컨트롤러 제조업체는 이러한 유형의 소프트웨어를 제공하지 않습니다. 베이스 스테이션은 컨트롤러와 통신하여 모델을 식별하고 식별 된 장치를 설정하고 테스트하기위한 적절한 그래픽 사용자 인터페이스를 제공합니다. 이 컨트롤러를 시작하고 배우는 데 도움이되도록 거의 모든 기능에 대한 빠른 시작 가이드를 사용할 수 있습니다. Base Station에서 기능을 발견하면 빠른 시작 안내서를 쉽게 다운로드 할 수있는 링크가 제공됩니다.

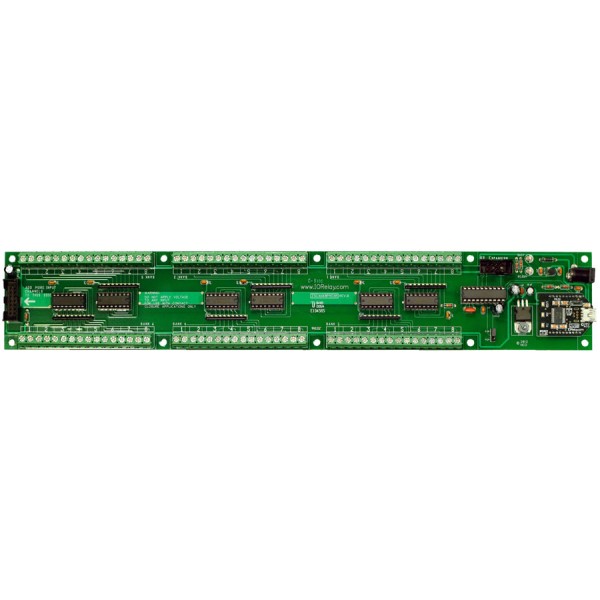

ProXR 접점 폐쇄

인터페이스와 프로그래밍을 살펴 보았습니다. 이제 보드 설계 자체를 살펴 보겠습니다. ProXR 시리즈 ZSCAN 컨트롤러는 매우 정확하고 신뢰할 수있는 설계를 위해 수작업으로 제조됩니다. XR 확장 포트가 장착 된 릴레이를 쉽게 추가 할 수 있습니다. 생산 시설을 떠나기 전에 완벽하게 테스트 된 각 ZSCAN 컨트롤러는 열, 추위 또는 진동의 엄격한 요구 사항을 견딜 준비가되어 있습니다. 가장 좋은 테스트는 모든 종류의 조건에서 전 세계 고객의 현장에서 수많은 보드입니다. 우리에게서 가져 가십시오.이 컨트롤러가 버틸 것입니다!

XR 확장 포트

XR 확장 포트는 보드에 릴레이를 추가하는 데 사용할 수 있습니다. 릴레이 확장 보드는 총 256 개의 릴레이까지 추가 할 수 있습니다. 확장 보드는 메인 보드에서 로직을 가져 오며 12VDC 전원이 필요합니다.

UXP 확장 포트

XR 확장 포트가 보드에 릴레이를 추가하는 동안 UXP 확장은 추가 접점 폐쇄 입력을 보드에 추가합니다. ZSCAN 시리즈 컨트롤러는 최대 256 개의 입력으로 확장 할 수 있습니다. 컨트롤러에는이 릴레이에 접점 폐쇄 확장 보드를 추가 할 수있는 UXP 확장 포트가 장착되어 있습니다. 총 256 개의 입력에 도달 할 때까지 확장 보드를 추가 할 수 있습니다. 확장 보드는 메인 보드에서 로직을 가져 오며 12VDC 전원이 필요합니다.

ProXR Enhanced 펌웨어 설치

이 보드에는 전체 ProXR 명령 세트에 응답하는 ProXR 펌웨어가 설치되어 있습니다. ProXR 펌웨어는 시장에 나와있는 다른 어떤 보드보다 더 많은 명령과 기능으로 릴레이를 제어하기위한 업계 최고의 펌웨어입니다. 이 보드에서 수행 할 수있는 명령 및 매개 변수 목록은 광범위합니다. ProXR Enhanced는 이전보다 더 많은 명령, 더 많은 기능 및 더 나은 제어 기능을 갖춘 ProXR 펌웨어의 새로 출시 된 향상된 버전입니다!

연락처 폐쇄 모니터링이 여기에 있습니다!

보다 간소화 된 제조 공정은보다 내구성 있고 신뢰할 수 있으며 더 나은 릴레이 보드를 시장에 제공합니다. 다음은 훌륭한 기능 목록입니다.

사용자 친화적 인 보드 디자인

• "Wall Wart"전력 기능
• XR 확장 포트
  • 릴레이 추가 용
• UXP 확장 포트
  • 더 많은 접점 폐쇄 입력 추가
• 스크류 터미널 연결로 보드에 쉽게 연결

ZSCAN 기능

• 전체 ProXR Enhanced 명령 세트와 함께 작동
• 업계 최고의 명령 세트가 포함 된 고 신뢰성 릴레이
• 컨트롤러 연결 용베이스 스테이션 소프트웨어

업데이트 된 통신 기술

이 제품은 많은 통신 기술을 지원하도록 업데이트되었습니다. 일반적으로 모두 115.2K 보드에서 데이터를 직렬 통신으로 변환하는 프로토콜 변환기로 작동하므로 각 관련 통신 기술에 대한 빠른 시작 안내서를 참조하십시오. 아래 통신 기술 중 하나를 선택하십시오.
