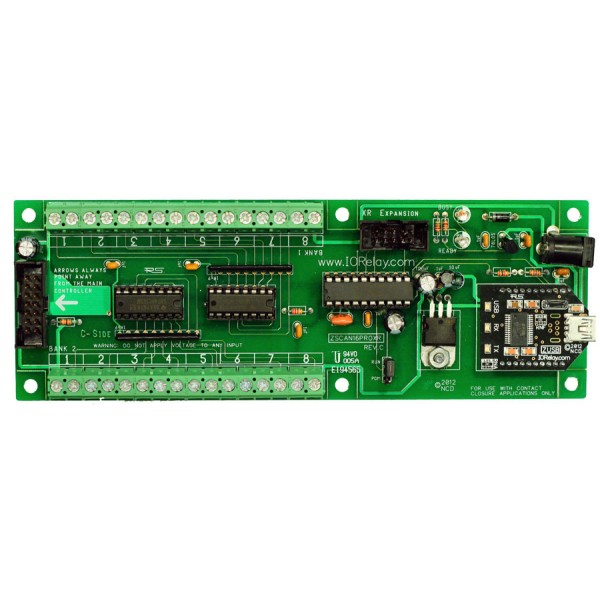

16 채널 접점 폐쇄 입력 스캐너 감지기 요약정보 및 구매

MODEL : ZSCAN16PROXR

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 16 채널 접점 폐쇄 입력 스캐너 감지기
    +0원

제품 정보

기능 개요
  • 다양한 통신 인터페이스 기술 지원
    • 장거리 무선, Bluetooth, WiFi
    • 이더넷, USB, RS-232, RS-485
  • 직렬 포트로 마운트하거나 TCP를 통해 연결
  • 최대 256 개의 입력 읽기
  • 하나의 명령으로 하나의 입력 뱅크 또는 여러 뱅크 읽기
  • 기지국 소프트웨어
    • 포인트 앤 클릭 인터페이스
    • 네트워크에서 검색하는 데 사용
    • 입력 상태 읽기

 비디오 플레이어
00:00
00:46

ProXR 시리즈 접촉 폐쇄 감지

다양한 통신 기술 사용 가능
직렬 포트로 장착하거나 TCP
모니터를 통해 연결 하고 컴퓨터 모니터 입력을 사용하여 접점 폐쇄 입력을 읽고
, 접점 폐쇄 제어를위한 트리거 릴레이

접촉 폐쇄 모니터링

이 Scan Series 컨트롤러를 사용하면 컴퓨터를 사용하여 접점 폐쇄 입력을 모니터링 할 수 있습니다. 최소한의 프로그래밍으로 단일 컨트롤러의 데이터 수집 및 제어를 통해 모든 컴퓨터가이 장치와 통신 할 수 있습니다. SCAN 시리즈 명령 세트를 사용하면 단일 쿼리에서 1 ~ 32 개 뱅크의 8 개 입력을 읽을 수 있습니다. 단일 뱅크에는 8 개의 입력이 있습니다. 32 개 뱅크를 읽으면 256 개의 입력 상태가보고됩니다. 여기서 멈추지 않습니다. 우리는 릴레이 제어에 초점을 맞추고 있기 때문에 보드에 릴레이를 추가하고 (최대 256 개) 입력에서 수집 된 데이터를 사용하여 제어 할 수 있습니다. 이들은 접점 폐쇄 입력일 뿐이며 이러한 입력에는 전압을 적용 할 수 없습니다. 컴퓨터에 연결하기 만하면이 보드가 PC에 가상 COM 포트로 장착되어 직렬 통신을 지원하는 모든 언어로 쉽게 프로그래밍 할 수 있습니다.

COM 포트로 마운트

이 ProXR 시리즈 컨트롤러는 컴퓨터의 USB 포트에 연결되며 PC의 COM 포트로 마운트됩니다. USB 드라이버가 필요할 가능성이 가장 높으며 오른쪽의 리소스 섹션에서 찾을 수 있으며베이스 스테이션 소프트웨어에서도 사용할 수 있습니다. 전원이 켜지면 컨트롤러는 명령을 기다립니다. 명령은 일반적으로 2 ~ 6 바이트 사이의 숫자 형식으로 된 몇 바이트의 데이터로 구성됩니다. 명령이 수신되면 컨트롤러는 명령을 처리하고 명령 완료를 알리기 위해 ASCII 문자 코드 85를 다시 보냅니다.

명령 보내기

베이스 스테이션 소프트웨어를 무료로 사용할 수있어 빠르게 시작하고 실행할 수 있습니다 (아래베이스 스테이션에 대한 자세한 내용). 전원이 켜지면 컨트롤러는 ProXR 명령을 기다립니다. 명령은 일반적으로 2 ~ 6 바이트 사이의 숫자 형식으로 된 몇 바이트의 데이터로 구성됩니다. 명령이 수신되면 컨트롤러는 명령을 처리하고 명령 완료를 알리기 위해 ASCII 문자 코드 85를 다시 보냅니다. 접점 폐쇄 상태를 읽는 명령이 전송되면 상태가 다시 전송됩니다.

쉬운 소프트웨어 개발

대부분의 고객은 이러한 장치를 제어하기위한 자체 프로그램을 작성합니다. 거의 모든 프로그래밍 언어를 사용할 수 있으므로 가장 친숙한 언어를 사용할 수 있으므로 새로운 언어를 배울 필요가 없습니다.

기지국 소프트웨어

베이스 스테이션은이 장치가 어떻게 작동하는지 배우는 데 도움이되며이 장치를 설정, 테스트 및 제어하기위한 궁극적 인 참조 도구입니다. 베이스 스테이션 소프트웨어는이 장치의 모든 기능을 지원합니다. 다른 컨트롤러 제조업체는 이러한 유형의 소프트웨어를 제공하지 않습니다. 베이스 스테이션은 컨트롤러와 통신하여 모델을 식별하고 식별 된 장치를 설정하고 테스트하기위한 적절한 그래픽 사용자 인터페이스를 제공합니다. 이 컨트롤러를 시작하고 배우는 데 도움이되도록 거의 모든 기능에 대한 빠른 시작 가이드를 사용할 수 있습니다. Base Station에서 기능을 발견하면 빠른 시작 안내서를 쉽게 다운로드 할 수있는 링크가 제공됩니다.

ProXR 접점 폐쇄

인터페이스와 프로그래밍을 살펴 보았습니다. 이제 보드 설계 자체를 살펴 보겠습니다. ProXR 시리즈 ZSCAN 컨트롤러는 매우 정확하고 신뢰할 수있는 설계를 위해 수작업으로 제조됩니다. XR 확장 포트가 장착 된 릴레이를 쉽게 추가 할 수 있습니다. 생산 시설을 떠나기 전에 완벽하게 테스트 된 각 ZSCAN 컨트롤러는 열, 추위 또는 진동의 엄격한 요구 사항을 견딜 준비가되어 있습니다. 가장 좋은 테스트는 모든 종류의 조건에서 전 세계 고객의 현장에서 수많은 보드입니다. 우리에게서 가져 가십시오.이 컨트롤러가 버틸 것입니다!

XR 확장 포트

XR 확장 포트는 보드에 릴레이를 추가하는 데 사용할 수 있습니다. 릴레이 확장 보드는 최대 총 256 개의 릴레이까지 추가 할 수 있습니다. 확장 보드는 메인 보드에서 로직을 가져 오며 12VDC 전원이 필요합니다.

UXP 확장 포트

XR 확장 포트가 보드에 릴레이를 추가하는 동안 UXP 확장은 추가 접점 폐쇄 입력을 보드에 추가합니다. ZSCAN 시리즈 컨트롤러는 최대 256 개의 입력으로 확장 할 수 있습니다. 컨트롤러에는이 릴레이에 접점 폐쇄 확장 보드를 추가 할 수있는 UXP 확장 포트가 장착되어 있습니다. 총 256 개의 입력에 도달 할 때까지 확장 보드를 추가 할 수 있습니다. 확장 보드는 메인 보드에서 로직을 가져 오며 12VDC 전원이 필요합니다.

ProXR Enhanced 펌웨어 설치

이 보드에는 전체 ProXR 명령 세트에 응답하는 ProXR 펌웨어가 설치되어 있습니다. ProXR 펌웨어는 시장에 나와있는 다른 어떤 보드보다 더 많은 명령과 기능으로 릴레이를 제어하기위한 업계 최고의 펌웨어입니다. 이 보드에서 수행 할 수있는 명령 및 매개 변수 목록은 광범위합니다. ProXR Enhanced는 이전보다 더 많은 명령, 더 많은 기능 및 더 나은 제어 기능을 갖춘 ProXR 펌웨어의 새로 출시 된 향상된 버전입니다!

연락처 폐쇄 모니터링이 여기에 있습니다!

보다 간소화 된 제조 공정은보다 내구성 있고 신뢰할 수 있으며 더 나은 릴레이 보드를 시장에 제공합니다. 다음은 훌륭한 기능 목록입니다.

사용자 친화적 인 보드 디자인

  • "Wall Wart"전력 기능
  • XR 확장 포트
    • 릴레이 추가 용
  • UXP 확장 포트
    • 더 많은 접점 폐쇄 입력 추가
  • 스크류 터미널 연결로 보드에 쉽게 연결

ZSCAN 기능

  • 전체 ProXR Enhanced 명령 세트와 함께 작동
  • 업계 최고의 명령 세트를 사용하는 고 신뢰성 릴레이
  • 컨트롤러 연결 용베이스 스테이션 소프트웨어

업데이트 된 통신 기술

이 제품은 많은 통신 기술을 지원하도록 업데이트되었습니다. 일반적으로 모두 115.2K 보드에서 데이터를 직렬 통신으로 변환하는 프로토콜 변환기로 작동하므로 각 관련 통신 기술에 대한 빠른 시작 안내서를 참조하십시오. 아래 통신 기술 중 하나를 선택하십시오.

· 제품 사양

기계 도면


WiFi 모듈 설정

Wi-Fi 구성 키트를 사용하여 네트워크에 연결하려면 Wi-Fi 통신 모듈을 구성해야합니다. Wi-Fi 구성 키트는 3 개의 LED가있는 작은 블랙 보드로 구성됩니다. 구성 보드는 ZIGMO로 표시됩니다. 모듈은 그림과 같이 보드에서 제거하고 ZIGMO에 연결해야 할 수 있습니다. ZIGMO는 구성을 위해 컴퓨터의 USB 포트에 연결되며 일부 USB 드라이버를 컴퓨터에 설치해야 할 수 있습니다. 베이스 스테이션 소프트웨어는 Wi-Fi 통신 모듈을 구성하는 데 필요하며 무료로 다운로드 할 수 있습니다. 이 소프트웨어는 해당 지역에서 호환되는 Wi-Fi 라우터를 식별하고 선택한 라우터를 Wi-Fi 통신 모듈에 할당합니다. 암호를 포함한이 소프트웨어를 사용하여 네트워크 보안 옵션을 구성 할 수 있습니다. NCD베이스 스테이션 소프트웨어는 다음에서 찾을 수 있습니다.ncd.io/start .

이더넷 릴레이 제어 소개

이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분석해드립니다. ncd.io/start 에서 NCD베이스 스테이션을 찾을 수 있습니다 .

USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

릴레이 제어 명령 (ProXR 파트 1)

Windows 10 및 USB 릴레이 보드를 사용하여 컴퓨터에서 릴레이 제어. 릴레이를 켜고 끄고 릴레이 상태를 읽습니다. 이 비디오는베이스 스테이션을 참조로 사용하여 릴레이 제어 명령이 작동하는 방법에 대한 간략한 소개를 제공합니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .

기지국 개요 ProXR 시리즈 릴레이 컨트롤러

이 비디오는 ncd.io/start 에서 무료로 다운로드 할 수있는 Base Station에 대한 간략한 소개 입니다. Base Station은 산업용 시리즈 보드를 제어하고 빠른 명령 참조를 제공 할 수있는 무료 소프트웨어 다운로드입니다. 전체베이스 스테이션 빠른 시작 가이드는 https://ncd.io/base-station-quick-start-guide/ 에서 찾을 수 있습니다  .

릴레이 전원 공급 상태 맵 (ProXR 파트 3)

이 비디오는 릴레이 상태를 읽는 방법과 ProXR 릴레이 컨트롤러를 사용하여 릴레이의 전원 켜기 기본 상태를 설정하는 방법을 보여줍니다. 이 비디오는 16 채널 USB 릴레이 보드를 사용합니다. 릴레이 전원 공급 상태 매핑을 사용하면 릴레이 컨트롤러의 전원 손실을 설명 할 수 있습니다.

개별 릴레이 제어 (ProXR 파트 4)

이 비디오는 16 채널 USB 릴레이 보드에서 개별 릴레이를 제어하는 ​​방법을 보여줍니다. 릴레이를 개별적으로 제어하는 ​​것은 릴레이 컨트롤러에서 릴레이를 제어하는 ​​가장 쉬운 방법입니다. 단일 엔드 포인트 / PC가이를 제어하는 ​​애플리케이션에 이상적이며 하나의 명령으로 여러 릴레이를 제어 할 필요가 없습니다.

릴레이 새로 고침 자동 및 수동 모드 (ProXR 파트 2)

자동 및 수동 릴레이 새로 고침 모드 ProXR 산업용 릴레이 컨트롤러 사용자를 위해 설명되었습니다. 이 비디오는 16 채널 USB 릴레이 보드를 보여줍니다. 수동 릴레이 새로 고침은 간격에 따라 릴레이 상태 (켜기 / 끄기) 만 업데이트해야하는 경우에 유용합니다. 릴레이 제어 명령을 보드에 보낼 수 있으며 수동 새로 고침 명령이 전송 될 때까지 변경 사항이 적용되지 않습니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈

FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다.  https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

16 채널 USB 릴레이 컨트롤러로 시연 된 릴레이 그룹화 (ProXR 파트 6)

이 비디오는 16 채널 USB 릴레이 컨트롤러를 사용하는 ProXR 릴레이 그룹화 명령을 보여줍니다. 그룹화 명령은 DPDT 릴레이를 시뮬레이션하고 하나의 릴레이가 트리거 될 때마다 여러 릴레이가 트리거되어야하는 애플리케이션에 유용합니다.

16 채널 USB 릴레이 보드로 시연 된 릴레이 플래셔 (ProXR 파트 7)

이 비디오는 16 채널 USB 릴레이 보드를 사용하는 ProXR 릴레이 플래싱 명령을 보여줍니다. 릴레이 점멸은 신호 작동, 경고 부저 및 정기적으로 활성화되어야하는 릴레이가 필요한 기타 애플리케이션에 이상적입니다.

16 채널 USB 릴레이 모듈로 시연 된 릴레이 타이머 (ProXR 파트 5)

이 비디오는 16 채널 USB 릴레이 모듈을 사용하는 ProXR 릴레이 타이머 명령을 보여줍니다. 릴레이 타이머는 ProXR 명령 세트의 강력한 도구입니다. 릴레이가 설정된 후 단일 명령을 사용하여 미리 선택한 시간 동안 릴레이를 켜거나 끕니다. 이는 펄싱 릴레이, 서버 / 컴퓨터 재부팅 및 릴레이가 특정 시간 동안 만 활성화되어야하는 더 많은 애플리케이션에 유용한 도구를 제공합니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를  참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.

802154 범위

장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.

무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

WiFi 소개

WiFi 모듈 및 기술을 소개합니다. store.ncd.io 에서 제공하는 WiFi 릴레이 컨트롤러 사용에 대한 장점, 단점 및 유용한 정보를 알아보십시오 https://ncd.io/wifi-module-quick-start-guide/ 에서 WiFi 릴레이 컨트롤러를 사용하고 구성하는 방법에 대한 자세한 정보를 찾을 수 있습니다  .

가상 직렬 설정을 통한 이더넷

가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.

Web-i FTP 지침

FTP 및 Web-i 인터페이스 사용자 정의 방법을 알아보십시오. Web-i 인터페이스와 작동 방식을 일부 변경하려면이 비디오의 지침을 따르고 몇 분 안에 작동 및 개발할 수 있습니다.

Web-i 구성

Web-i를 올바르게 구성하는 방법을 알아보십시오. 필요에 맞게 Web-i의 구성을 변경하는 방법을 알아보십시오. 매크로 사용자 지정, UDP 브로드 캐스트 변경 또는 고정 IP 주소 또는 암호 설정 여부에 관계없이이 비디오를 통해 시작하고 실행할 수 있습니다.

Web-i 시작하기

이 비디오는 Web-i 인터페이스를 사용하고 익숙해지는 방법에 대한 기본 사항을 보여줍니다. Web-i 컨트롤러를 찾는 데 사용되는이 소프트웨어가 변경되었습니다. 이제 NCD베이스 스테이션을 사용하여 Web-i 장치를 찾을 수 있습니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .

Web-i 소개

다음 프로젝트에서 Web-i를 사용하여 얻을 수있는 이점과 기능에 대해 알아보십시오. 릴레이 제어에서 센서 모니터링까지 Web-i는 웹 제어 릴레이를위한 사용하기 쉬운 인터페이스를 제공합니다.

XR 및 UXP 확장 포트

XR 릴레이 확장 및 UXP IO 확장 보드에 대한 기본 소개를 확인하십시오. XR 확장 보드는 ProXR 컨트롤러에 추가 릴레이를 제공하는 반면 UXP 확장 보드는 ADC 및 디지털 IO와 같은 추가 기능을 제공합니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.



900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
