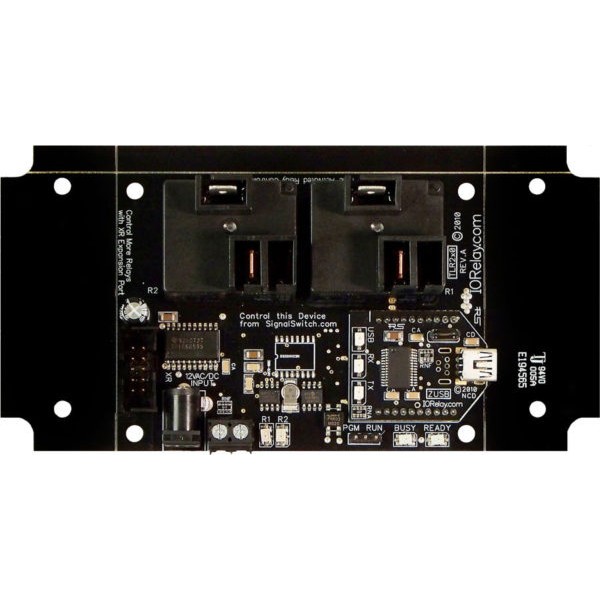

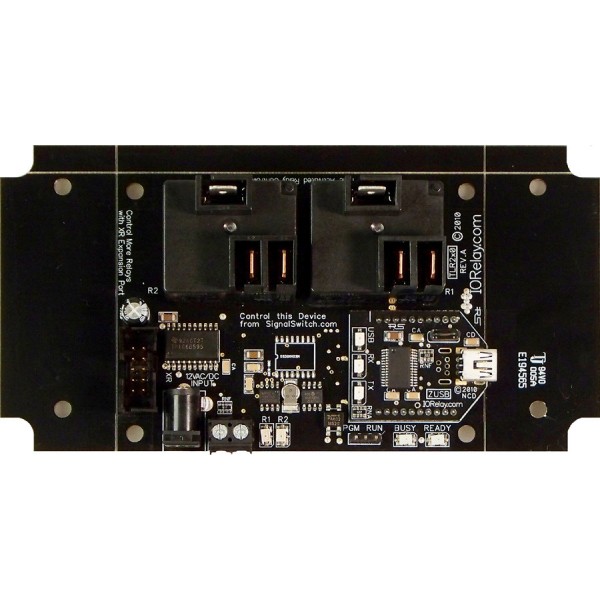

시간 활성화 릴레이 컨트롤러 2 채널 고전력 스위칭 요약정보 및 구매

MODEL : TLR220

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 시간 활성화 릴레이 컨트롤러 2 채널 고전력 스위칭
    +0원

제품 정보

기능 개요
  • 통합 실시간 클록을 사용하는 시간 활성화 릴레이
  • PC 연결없이 최대 999 개의 이벤트 저장 및 릴레이 제어
  • 2 개의 온보드 20Amp SPDT 또는 30Amp SPDT 릴레이 (LED 릴레이 상태 표시 등 포함)
  • 고전력 스위칭 애플리케이션 용으로 설계
  • 전원이 꺼 졌을 때 시간을 유지하는 배터리 지원 시계
  • 시간 일정에 따라 릴레이 제어 또는 PC로 재정의
  • 모듈 식 통신 인터페이스는 널리 사용되는 많은 통신 모듈을 지원합니다.
    • WiFi, Bluetooth, 이더넷, 산업용 무선, USB, RS-232 등
  • 프로그래밍 가능한 시간 보상으로 시간 드리프트 감소
  • 프로그래밍 가능한 일정으로 일광 절약 시간 지원
  • 부팅시 자정부터 현재 시간까지의 릴레이 상태를 계산합니다.
  • 타임 스케줄에 따라 256 릴레이 제어
  • 베이스 스테이션 소프트웨어를 사용한 쉬운 GUI 구성

타임 스케줄 제어 릴레이 2 채널 고전류

이 NCD Taralist 시리즈 2 채널 고전력 릴레이 컨트롤러를 사용하면 시간 일정에 따라 최대 2 개의 온보드 릴레이를 제어 할 수 있습니다. Taralist 컨트롤러는 매초 최대 999 개의 이벤트를 평가하여 활성화 또는 비활성화 할 릴레이를 결정합니다. 하루 중 특정 시간에 표지판을 제어하고 보안 조명을 활성화하거나 벨 또는 알람을 제어하여 작업 교대 또는 교실 변경을 나타냅니다. Taralist 컨트롤러에는 배터리 백업 기능이있는 온보드 실시간 시계가있어 시간을 동기화 할 수 있습니다. 이 컨트롤러는 2 개의 고전류 릴레이로 구성되며, 20Amp SPDT 또는 30Amp SPST 릴레이 (구매시 구성) 중에서 선택할 수 있습니다. 고전류 릴레이는 조명, 모터 및 기타 유형의 전기 장치를 포함한 고전력 제어 애플리케이션에 사용하기에 적합합니다. 온보드 LED 상태 표시등은 릴레이 켜짐 / 꺼짐 상태를 나타냅니다. USB, RS-232, Bluetooth, WiFi, 이더넷, 산업용 무선 등 선호하는 통신 기술을 사용하여 컴퓨터에서 제어 할 수 있습니다. NCD Taralist 컨트롤러에는 또한 온보드 XR 확장 포트가 포함되어있어 최대 256 개의 릴레이를 제어 할 수 있습니다. 다양한 종류의 스위칭 애플리케이션을 위해 릴레이 유형을 믹스 앤 매치합니다. 컴퓨터에서 Taralist 컨트롤러로 명령을 보내 릴레이 제어 일정을 무시하거나 릴레이 제어를 다시 Taralist 시계로 되돌립니다. 컴퓨터를 사용하여 릴레이를 구성 및 재정의하거나 컴퓨터에서 연결을 끊고 자체적으로 릴레이를 제어하도록합니다. 컴퓨터를 사용하여 여러 시간 일정을 저장하고 필요할 때 컨트롤러에 새 시간 일정을 업로드하기 만하면됩니다. 일광 절약 시간 및 시간 드리프트 보상에 대한 지원이 포함됩니다.

Taralist 시간 활성화 릴레이 컨트롤러

Taralist 릴레이 컨트롤러를 사용하면 가장 까다로운 자동화 애플리케이션에 시간 활성화 스위칭을 그 어느 때보 다 쉽게 추가 할 수 있습니다. Taralist 컨트롤러에는 배터리 백업 기능이있는 통합 실시간 클록 (RTC)이 포함되어있어 시간 일정에 따라 릴레이를 제어 할 수 있습니다. 컴퓨터를 사용하여 현재 시간을 컴퓨터와 동기화하고, 시간 일정을 설정하고, 일정을 Taralist 컨트롤러에 저장합니다. 일단 저장되면 Taralist는 일상적인 작업을 위해 컴퓨터가 필요하지 않습니다. Taralist는 강력한 릴레이 제어 이벤트 배열로 이벤트 일정에 따라 릴레이를 활성화합니다.

시간 일정 이벤트

Taralist는 최대 999 개의 이벤트를 메모리에 저장합니다. Taralist는 매초마다 999 개의 모든 이벤트를 검사하고 시간 일치를 찾습니다. 시간 일치가 감지되면 릴레이가 켜지거나 꺼집니다. 릴레이는 연도, 월, 일, 요일,시, 분 및 초를 포함하여 많은 시간 기반 기준에 따라 활성화 될 수 있습니다. 수요일에만 릴레이를 활성화하거나 특정 연도에만 또는 둘 다 활성화하십시오! 각 이벤트에 필요한 경기를 결정하는 데 엄청난 유연성이있어 주말이나 특정 공휴일에만 릴레이를 활성화 할 수 있습니다. 일부 고객은 Taralist 컨트롤러를 사용하여 수업 사이에 벨을 활성화하거나 학교 구역의 깜박이는 표지판을 제어합니다.

일광 절약 시간도 지원되며 완전히 사용자 정의 할 수 있습니다. 우리 모두 알고 있듯이 DST 법은 주기적으로 변경되지만 Taralist 시리즈를 사용하면 필요할 때 모든 DST 이벤트의 연도와 날짜를 변경할 수 있습니다 (우리는 미국 DST 날짜를 2030 년까지 프로그래밍했습니다).

기지국 소프트웨어

Taralist 컨트롤러는베이스 스테이션 소프트웨어를 사용하여 구성됩니다. 베이스 스테이션은 이벤트 구성을위한 GUI 인터페이스를 제공합니다. 여러 이벤트 일정을 컴퓨터에 저장하고 필요할 때 Taralist에 업로드 할 수 있습니다. Taralist 컨트롤러는 대부분의 통신 기술을 지원합니다. 문제 해결을 위해 ZUSB USB 인터페이스 모듈을 준비하는 것이 좋지만 Taralist는 Bluetooth, WiFi, 이더넷, RS-232 및 산업용 무선 통신 기술을 통해서도 작동합니다.

클록 정확도 – 조정 가능한 시간 보상

클럭 정확도는 우리에게 가장 중요합니다. 대부분의 시계와 마찬가지로 시간 드리프트는 고려해야 할 현실입니다. Taralist 시계에는 시간을 정확하게 유지하는 데 도움이되는 몇 가지 특별한 기능이 있습니다. 매일 시계를 앞뒤로 (최대 15 초까지) 자동으로 조정할 수있는 시간 보정 기능이 포함되어 있습니다. 예를 들어, Taralist가 매일 시계를 1 초씩 자동으로 앞당기면 더 나은 시간을 유지한다는 것을 알 수 있습니다. 또는 일주일에 1 일 시계에서 5 초를 빼야 할 수도 있습니다. 조정 가능한 시간 보상은 시계를 정확하게 유지하는 데 도움이됩니다 (하지만 항상 시계를 주기적으로 확인하고 컴퓨터와 동기화하는 것이 좋습니다).

컴퓨터 제어

NCD 시간 활성화 릴레이 컨트롤러는 구성한 이벤트를 기반으로 스스로 결정을 내릴 때 몇 가지 놀라운 능력을 가지고 있지만 컴퓨터가 Taralist 컨트롤러에 연결되어있는 한 컴퓨터에서 언제든지 릴레이를 제어 할 수 있습니다. . 시간 일정을 무시하고 컴퓨터에서 수동으로 릴레이를 켜거나 끄는 명령을 보냅니다. 컴퓨터가 릴레이를 제어 할 때 Taralist는 이벤트 일정에서 릴레이를 제어 할 수 없습니다. 버튼을 클릭하기 만하면 시간 일정 제어를 위해 Taralist에 릴레이를 다시 제공 할 수 있습니다.

전력 손실 백업 버퍼

Midnight Backup Buffer는 정전시 어떤 릴레이를 활성화해야하는지 추적하기 위해 개발 한 특수 기능입니다. 매일 밤 자정에 모든 릴레이의 현재 상태가 비 휘발성 메모리에 저장됩니다. 전원이 끊어지면 Taralist는 메모리에서 릴레이 상태를로드합니다. 다음으로 Taralist는 자정부터 현재 시간까지의 모든 이벤트를 계산하여 릴레이를 활성화하거나 비활성화해야하는지 여부를 결정합니다. 마지막으로 Taralist는 모든 릴레이를 새로 고치고 정상 작동 준비가됩니다.

릴레이 출력

NCD 시간 활성화 릴레이 컨트롤러는 최대 256 개의 릴레이를 제어 할 수 있습니다. Taralist는 1, 2, 4, 8, 16, 24, 32, 48, 56 또는 64 온보드 릴레이와 함께 사용할 수 있습니다. 필요한 경우 다른 유형의 더 많은 릴레이를 제어하기 위해 XR 확장 릴레이를 XR 확장 포트에 추가 할 수 있습니다.

연락

통신은 Taralist 컨트롤러의 가장 강력한 기능 중 하나입니다. 다양한 기술과 통신 할 수있는 능력으로 인해 가장 강력한 시간 시퀀스 컨트롤러가되었습니다. 각 통신 기술은 다양한 이점을 제공하지만 시간 서버에 동기화하고 시계를 동기화하는 기능이 있고 장치 구성을 위해 USB 및 Bluetooth 연결을 계속 제공하는 기능이 있으므로이 장치에 WiFi Bluetooth USB 통신 모듈을 제안합니다. Key Fob 통신 모듈은 릴레이를 수동으로 제어해야하는 경우이 컨트롤러에 유용 할 수도 있습니다.

통신 모듈 옵션

ZRS RS-232 직렬 모듈

RS-232 직렬 통신 모듈

NCD RS-232 직렬 통신 모듈을 사용하면 세계에서 가장 많은 통신 표준을 쉽게 통합 할 수 있습니다. 표준 직렬 명령을 통해 쉽게 제어 할 수 있도록 데스크탑 PC 및 랩톱에 쉽게 인터페이스합니다. 대부분의 NCD 장치는 일반적으로 115.2K Baud로 기본 설정됩니다. 그러나 구형 저비용 장치는 9600 보드 데이터 속도를 주요 표준으로 구현합니다. 여기에서 RS-232 통신 모듈에 대해 자세히 알아보십시오.

RS485 모듈

RS-485 직렬 통신 모듈

당사의 RS-485 직렬 통신 모듈을 사용하면 최대 4,000 피트 거리에서 최대 256 개의 NCD 장치를 쉽게 네트워크화 할 수 있습니다. 각 RS-485 노드에는 RS-485 마스터에 대한 3 선 연결을위한 3 개의 나사 단자가 있습니다. 여기에서 RS-485 통신 모듈에 대해 자세히 알아보십시오.

ZUSB USB 모듈 측면 입구

USB 통신 모듈

USB 인터페이스 모듈을 사용하면 USB 포트를 사용하여 장치를 쉽게 제어 할 수 있습니다. 사용 가능한 USB 포트에 연결하기 만하면 표준 직렬 명령을 사용하여 장치 제어를 시작할 수 있습니다. NCD USB 인터페이스 모듈은 업계 최고의 정품 FTDI USB- 직렬 변환기 칩을 갖추고 있습니다.  여기에서 USB 통신 모듈에 대해 자세히 알아보십시오.

이더넷 통신 모듈

이더넷 TCP / IP 통신 모듈

표준 이더넷 TCP / IP 통신을 사용하여 NCD 장치를 제어합니다. 소켓을 열고 TCP / IP 데이터를 송수신하여 장치를 제어하기 만하면됩니다. 이더넷 TCP / IP 통신 모듈은 3 세대 이더넷 대 직렬 통신 모듈을 특징으로합니다. 통합 웹 페이지를 사용하여 설정을 구성하십시오. 이 장치에 특별한 기능을 추가하려면 사용자 지정 웹 페이지를 업로드하십시오. 시작하는 데 도움이되는 몇 가지 샘플 HTML 파일이 포함되어 있습니다.  여기에서 NCD5500 이더넷 통신 모듈에 대해 자세히 알아보십시오.

Key Fob KFX 원격 제어 모듈

KFX Key Fob 원격 제어 모듈은 원격 제어 버튼을 누르거나 놓을 때 직렬 데이터를 생성합니다. 원격 제어 버튼은 ProXR 호환 릴레이 컨트롤러와 페어링 된 경우 릴레이 활성화 및 비활성화 명령을 보내는 데 사용할 수 있습니다. KFX 모듈은 호환되는 인터페이스 모듈 커넥터가있는 거의 모든 NCD 장치에 직렬 명령을 보내는 데 사용할 수도 있습니다. 직렬 통신을 구성하려면 USB 구성 어댑터가 필요합니다.  여기에서 KFX 모듈에 대해 자세히 알아보십시오.

열쇠 고리 리모컨 KeyFob

대형 건반 리모컨은 가시선에서 최대 700 피트 떨어진 곳에서 원격 작동을 제공합니다. 최대 200 피트 범위의 가시선이있는 1 ~ 5 개의 버튼을 제공하는 소형 열쇠 고리를 사용할 수 있습니다. 최대 40 개의 열쇠 고리를 단일 KFX 모듈에 안전하게 페어링 할 수 있으며 각 원격 트리거는 동일한 기능을 수행합니다. 각 리모컨에 대해 자세히 알아 보려면 열쇠 고리를 클릭 하거나 모든 KFX 관련 액세서리를 보려면 여기를 클릭하십시오.

모든 링크가 새 창에서 열립니다.

열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob

MQTT를 지원하는 WiFi Bluetooth USB 3 in 1 모듈

표준 WiFi TCP / IP 통신을 사용하여 NCD 장치를 제어하거나 무선 가상 COM 포트를 사용하는 간단한 무선 컴퓨터 대 장치 인터페이스에 통합 Bluetooth를 사용합니다. 쉬운 연결을 위해 가상 COM 포트를 제어하려면 USB 포트를 사용하십시오. 이것은 모든 구성 설정에 대해 통합 된 웹 페이지 사용자 인터페이스를 사용하여 쉬운 설정으로 다양한 솔루션을 시도 할 수있는 저렴한 솔루션입니다. 인터넷을 통한 원격 작업을 위해 WiFi를 통해 MQTT 서버에 연결합니다.  여기에서 WiFi TCP / IP 통신 모듈에 대해 자세히 알아보십시오.

블루투스

Bluetooth SPP 프로필을 사용하여이 장치는 가상 COM 포트로 표시되는 Bluetooth를 사용하여 PC에 연결됩니다. 최대 200 피트 떨어진 곳에서이 장치와 통신하십시오!

와이파이

통합 웹 페이지를 사용하여 필수 설정을 구성하고 TCP 통신을 사용하여 단순 바이트 패킷을 사용하여 장치와 통신합니다. 통합 릴레이 제어 웹 페이지는 일부 NCD 릴레이 컨트롤러에 사용할 수 있습니다.

USB

이 장치는 USB 인터페이스를 사용하여 PC, MAC 또는 Linux 시스템에 연결하고 가상 COM 포트 드라이버를 설치합니다.

MQTT 및 Amazon AWS 연결

Amazon AWS를 포함한 MQTT 서버에 직접 연결하고 전 세계 어디에서나이 디바이스와 통신합니다. 연결된 장치를 제어하려면 제어 바이트가 포함 된 주제를 구독하십시오. 연결된 장치의 응답 바이트가 클라우드에 게시됩니다.

TCP 통신 및 UDP

이 통신 모듈은 UDP 브로드 캐스트를 전송하여 네트워크에서 WiFi 모듈의 IP 주소를 찾는 데 도움을줍니다. 일단 발견되면 포트 2101을 열고 데이터 바이트를 송수신하여 연결된 장치를 제어하고 WiFi 네트워크를 통해 응답을 읽습니다.

802.15.4 모듈 무선

장거리 무선 산업용 메쉬

장거리 무선 메시 네트워킹은 모든 무선 통신 기술 중 가장 선호하는 기술입니다. 이것은 NCD가 안전한 900MHz에서 작동하는 공장에서 권장하는 유일한 통신 기술입니다. 메시 기술은 한 위치에서 다른 위치로 데이터를 도약하여 의도 한 대상에 도달하므로 사용자는 무선 모듈이 서로 도약 범위 내에 있는지 확인하는 것 외에 다른 작업을 수행 할 필요가 없습니다. 우리는 Digi 900HP-S3B 모듈을 많은 제품에 사용합니다. 업계 최고의 제품이기 때문입니다. 모듈 사이의 거리가 2 마일이고 홉이 최대 8 개이므로이 기술을 사용하여 16 마일의 무선 영역을 커버 할 수 있습니다. 고 이득 안테나를 사용하는이 모듈은 최대 28 마일 떨어진 원격 모듈과 통신 할 수 있습니다. 데이터 호핑은 라이브 장치간에 만 작동합니다. 데이터는 수면 센서 사이를 이동하지 않습니다. 데이터는 센서에서 게이트웨이 및 모뎀으로 이동합니다. 데이터는 또한 게이트웨이와 모뎀 사이에서 도약합니다.  여기에서 장거리 무선 모듈에 대해 자세히 알아보십시오.





관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

TLR230_802154 TLR220_802154 TLR230_XSC TLR220_XSC TLR230_BLUETOOTH TLR220_BLUETOOTH TLR230_ZBT TLR220_ZBT TLR230_ETHERNET TLR220_ETHERNET TLR230_ZETH-ME TLR220_ZETH-ME TLR220_WITH-ME TLR220_USB230_SERIAL TLR220_ZLR220_USB230
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


20A_spdt_relay

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. 데이터 시트 검토

30A_SPST_relay

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30A 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. 데이터 시트 검토

· 제품 사양

기계 도면

배선도

확대하려면 클릭

pub?w=1456&h=578&1624485298


USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈

FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다.  https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를  참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 만에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

Taralist 설정

보드를 최대한 활용하기 위해 Taralist를 설정하는 방법을 알아보십시오. 이 비디오는 Taralist Board를 구성하는 데 사용되는 소프트웨어와 관련하여 더 이상 정확하지 않습니다. 업데이트 된 지침 은 https://ncd.io/taralist-time-activated-relay-quick-start-guide/ 의 기사를 참조하십시오  .

Taralist

시간 제어 릴레이의 강점과 용도에 대해 알아보십시오. 당사의 시간 및 일정 활성화 Taralist 릴레이 컨트롤러는 시간에 민감한 애플리케이션에 필요한 성능과 유연성을 제공합니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제로 인해 릴레이 제어 애플리케이션이 간헐적으로 불안정해질 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.


Hiph-Power 릴레이 컨트롤러 사양

이 표는 모든 NCD 고전력 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.

통신 모듈 사양

이 표는 모든 NCD 통신 모듈을 다룹니다. NCD 통신 모듈은 3.3VDC에서 작동하지만 아래 정격은 21 ° C (70 ° F)에서 12VDC에서 작동하는 마스터 컨트롤러에 미치는 영향을 강조합니다. 최대 정격은 전력 예산 계획 목적으로 사용해야하며 단기 절대 최대 피크 전류 소비를 반영 할 수 있습니다. 일부 등급은 추정되며 주기적으로 수정 될 수 있습니다.

WiFi Bluetooth USB 인터페이스 권장

참고 : 모든 고객은 WiFi Bluetooth 통신 모듈 구매를 적극 권장합니다. 이 통신 모듈은 실수로 통신이 끊어진 경우 컨트롤러를 복구하거나 컨트롤러를 재구성하는 데 사용할 수 있습니다. NCD 기술 지원은 문제 해결 목적으로 사용할 수있는 USB 통신 모듈이없는 고객을 지원하지 못할 수 있습니다.

릴레이가 전압 출력을 제공하지 않음

참고 : 릴레이는 전압 출력을 제공하지 않습니다. 그들은 지역 철물점의 전등 스위치에있는 터미널과 똑같이 접점 폐쇄 출력을 제공합니다. 선택한 모델 컨트롤러에 따라 릴레이 배선이 약간 다릅니다.

사용법 참고

Taralist 컨트롤러의 부팅 시간은 1 초 미만입니다. Taralist 컨트롤러의 CPU는 64MHz에서 작동하며 17ms에 999 개의 이벤트를 처리 할 수 ​​있습니다. Taralist 컨트롤러는 무선으로 또는베이스 스테이션 소프트웨어를 사용하여 USB 포트를 통해 구성 할 수 있습니다. 컴퓨터는 무선 또는 USB 통신을 사용하여 몇 바이트의 데이터 만 전송하여 Taralist 컨트롤러를 제어하고 릴레이를 제어 할 수 있습니다. Taralist 컨트롤러는 백업 버퍼의 적절한 작동을 위해 매일 밤 자정에 전원이 필요합니다. 매우 작은 충전식 리튬 배터리가 컨트롤러에 영구적으로 납땜됩니다. 이 배터리의 충전 속도는베이스 스테이션 소프트웨어를 사용하여 프로그래밍 할 수 있습니다. 컴퓨터의 USB 포트에 연결되면 과도한 시간 드리프트를 방지하기 위해 Taralist 컨트롤러에 전원이 있어야합니다. Midnight 백업 버퍼는베이스 스테이션 소프트웨어를 사용하여 편집 할 수 있습니다. 시간 일정 이벤트는 전원 없이는 처리 할 수 ​​없으며 배터리 백업은 시간을 유지하는 데만 사용됩니다.

900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
