고전력 릴레이 1 개가있는 다중 수신기에 대한 접점 폐쇄 송신기 요약정보 및 구매

MODEL : MIRMR1x0_KIT

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 고전력 릴레이 1 개가있는 다중 수신기에 대한 접점 폐쇄 송신기
    +0원

제품 정보

기능 개요
  • 최대 1.6km (1 마일)의 무선 작동
  • 접점 폐쇄로 원격 위치에서 릴레이 트리거
    • 발신자 보드의 접점 폐쇄 입력
    • 수신기 보드의 릴레이
  • 여러 보드로 판매
    • 1 연락 마감 보드
    • 최소 위치 2
    • 최대 위치 24
  • 필요에 따라 입력을 연결할 수 있습니다.
    • 각 원격 릴레이에 대한 입력
    • 하나의 입력으로 여러 원격 릴레이 제어
    • 하나의 입력으로 모든 원격 릴레이 제어 가능
  • 컴퓨터, 프로그래밍 없음
    • 입력의 단순한 배선
  • 가격에는 2 개의 원격 위치가 포함됩니다.
    • 결제시 더 많은 위치 추가

여러 원격 릴레이 수신기에 대한 계약 종료 송신기

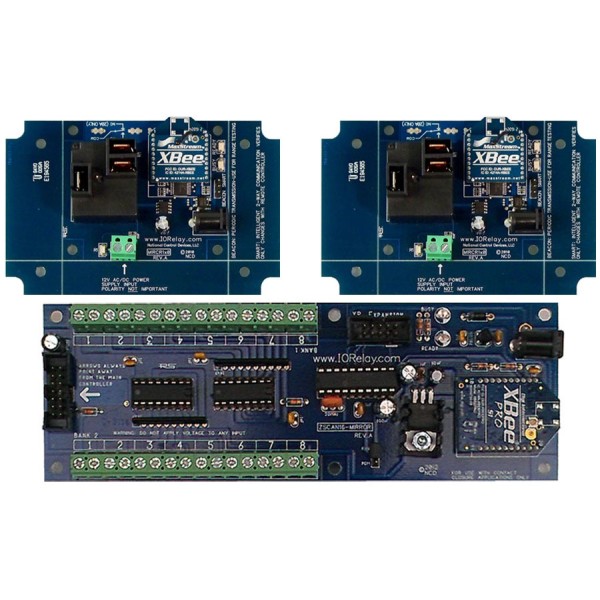

NCD MirM 시리즈 컨트롤러는 그룹으로 판매되는 3 개 이상의 회로 기판으로 구성됩니다. MirM은 한 위치에서 접점 폐쇄 입력을 사용하여 여러 원격 위치에서 릴레이를 제어합니다. 기본 구성에는 2 개의 1 채널 릴레이 컨트롤러가 포함되어 있습니다. MirM 컨트롤러는 주요 제품 사진 하단에 표시된 접점 폐쇄 입력 보드로 구성됩니다. 버튼 또는 스위치를 접점 폐쇄 송신기의 접점 폐쇄 입력에 연결하기 만하면 총 2 개의 릴레이에 대해 2 개의 다른 위치에서 1 개의 릴레이를 제어 할 수 있습니다. MirM 컨트롤러의 무선 범위는 실내 및 도시 환경에서 최대 2,000 피트, 가시선 애플리케이션에서 최대 1 마일입니다.

MirM 컨트롤러는 여러 원격 위치에서 장치를 제어하기 위해 중앙 집중식 제어판이 필요한 애플리케이션에 이상적입니다. MirM 시리즈 송신기는 최대 24 개의 원격 위치를 지원합니다. 필요한 원격 위치의 수에 따라 추가 비용없이 더 많은 입력을 위해 송신기를 자동으로 업그레이드합니다.

이 컨트롤러 세트에는 고전류 릴레이가 설치된 2 개의 1 채널 릴레이 보드가 포함됩니다. 20Amp SPDT 또는 30Amp SPST 릴레이 (구매시 구성) 중에서 선택하십시오. 추가 장치의 재 프로그래밍을 위해 메인 트랜스미터를 당사에 반환해야 할 수 있으므로 향후 더 많은 릴레이 출력을 포함하도록 MirM을 업그레이드하는 것은 어렵다는 점에 유의하십시오. 각 MirM 컨트롤러에는 12VDC 전원 공급 장치가 필요합니다.

2.4GHz 802.15.4 무선 통신

송신기 보드와 각 수신기 보드에는 무선 802.15.4 모듈이 장착되어 있습니다. MirM은 2.4GHz에서 작동하므로 WiFi 또는 기타 일반적인 신호의 영향을받지 않습니다. 무선 모듈은 802.15.4 무선 프로토콜을 사용하여 보드에 무선 통신을 추가하며 페어링 된 모듈과 만 통신합니다. 모듈은 보드에서 전원이 공급되며 보드 자체에는 12 볼트의 전원이 필요하며 유선으로 연결하거나 결제시 "벽 사마귀"유형 변압기를 구입할 수 있습니다.

MirM 시리즈를 사용할 자격이있는 사람은 누구입니까?

MirM 시리즈 컨트롤러는 처음 사용하는 사용자에게 매우 친숙합니다. 전원이 켜지면 미리 구성되어 작동 할 준비가 된 상태로 도착합니다. 전자 엔지니어 든 홈 애호 가든 MirM 시리즈 컨트롤러를 사용하는 데는 적은 양의 전자 지식 만 있으면됩니다.

접점 폐쇄 입력

MirM 송신기에는 온보드 접점 폐쇄 입력이있어 각 위치에서 각 릴레이를 독립적으로 제어합니다. 입력은 어떤 조합 으로든 원격 위치에서 릴레이를 트리거하도록 배선 될 수 있습니다. 입력은 접점 폐쇄 입력 전용이며 이러한 입력에 전압을 적용 할 수 없습니다. 버튼, 스위치, 기타 릴레이 또는 기타 전자 장치를 입력으로 사용하고 전압이 적용되지 않는 한 원격 릴레이를 트리거 할 수 있습니다.

릴레이 출력

MirM 컨트롤러에는 원격 위치를 위해 수신기 보드에 통합 된 릴레이가 있습니다. 릴레이는 전압 출력을 제공하지 않고 접점 폐쇄 출력을 제공하며 단순히 스위칭하는 장치의 전원을 제어합니다. 릴레이 배선은 선택한 MirM 컨트롤러 모델에 따라 약간 씩 다릅니다.

작은 디자인을위한 Break-A-Way 탭

MirM 수신기 보드는 공간이 프리미엄 인 Break-Away Tabs라는 훌륭한 기능을 가지고 있습니다. Break-Away 탭을 사용하면 대부분의 수신기 보드를 천공되지 않은 플라스틱 인클로저 (옵션)에 맞출 수 있습니다. Break-Away 탭을 떼어 내면 좁은 공간에 들어가야 할 때 더 작은 프로필의 수신기 보드가 있습니다.

릴레이 사이클

MirM 컨트롤러는 빠르며 1 초 이내에 원격 릴레이를 활성화 할 수 있습니다. MirM 컨트롤러는 긴 수명을 위해 설계되었으므로 컨트롤러에서 수년간 서비스를 받고 온보드 릴레이에서 문자 그대로 수천 사이클을받을 수 있습니다. MirM 컨트롤러에는 5 년 산업 보증이 적용되므로 문제가있는 경우 다시 사용할 수 있도록 도와 드리겠습니다.

릴레이 옵션

MirM 시리즈 컨트롤러는 정확한 요구 사항에 따라 제조됩니다. 아래의 릴레이 옵션에서 선택하십시오.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

MIRMR120 MIRMR130
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


20A_spdt_relay

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. 데이터 시트 검토

30A_SPST_relay

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30Amp 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. 데이터 시트 검토

· 제품 사양

배선도

pub?w=1460&h=1639&1624485298
확대하려면 클릭

pub?w=1456&h=578&1624485298


릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.


업그레이드

추가 장치의 재 프로그래밍을 위해 메인 트랜스미터를 당사에 반환해야 할 수 있으므로 향후 더 많은 릴레이 출력을 포함하도록 MirM을 업그레이드하는 것은 어렵다는 점에 유의하십시오.

전압 입력 없음

참고 : 사용자는 MirM 송신기 컨트롤러의 입력에 전압을 적용하지 않아야합니다. 이러한 입력은 접점 폐쇄 연결 전용입니다.

전압 출력 없음

참고 : 릴레이는 전압 출력을 제공하지 않습니다. 그들은 지역 철물점의 전등 스위치에있는 터미널과 똑같이 접점 폐쇄 출력을 제공합니다. 선택한 모델 컨트롤러에 따라 릴레이 배선이 약간 다릅니다. 컨트롤러의 릴레이는 외부 연결 전압을 전환합니다.
