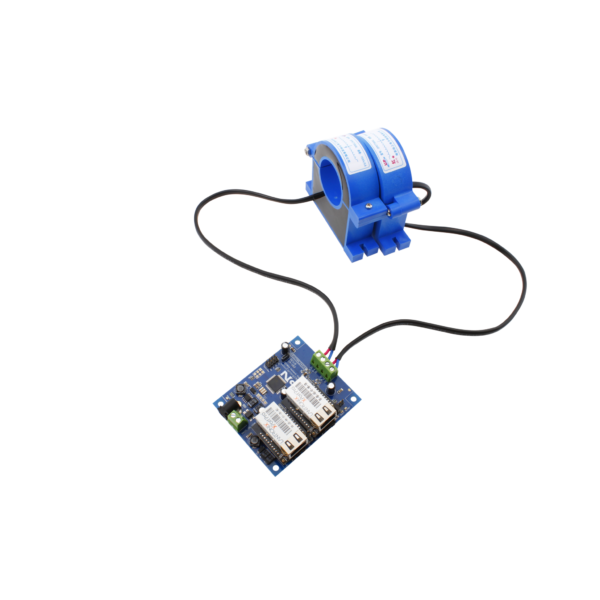

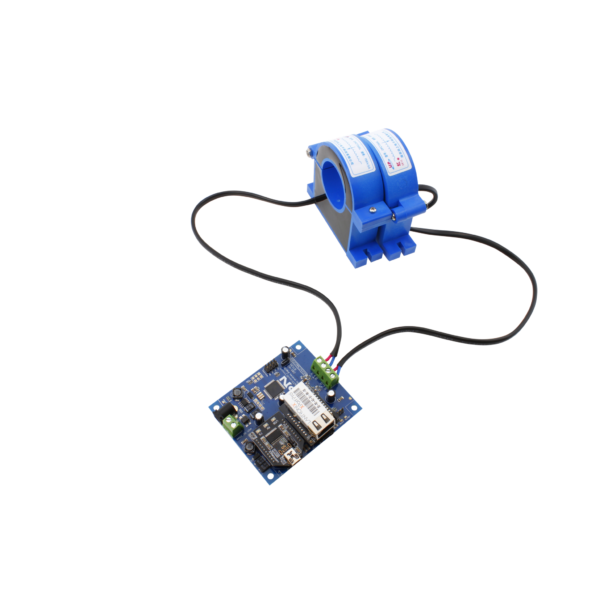

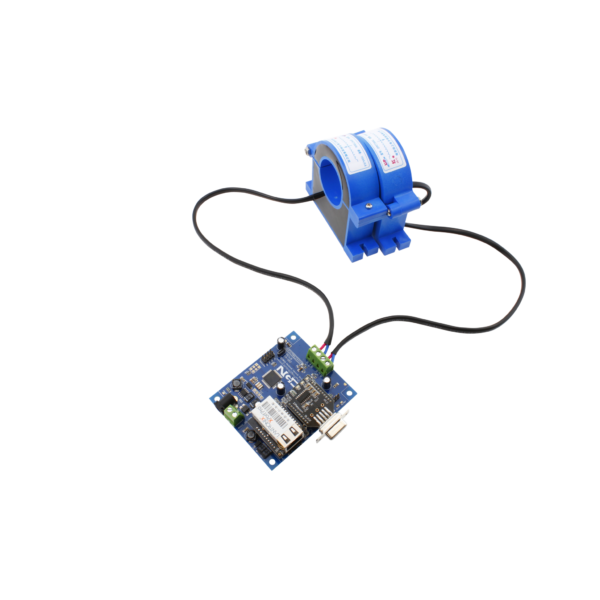

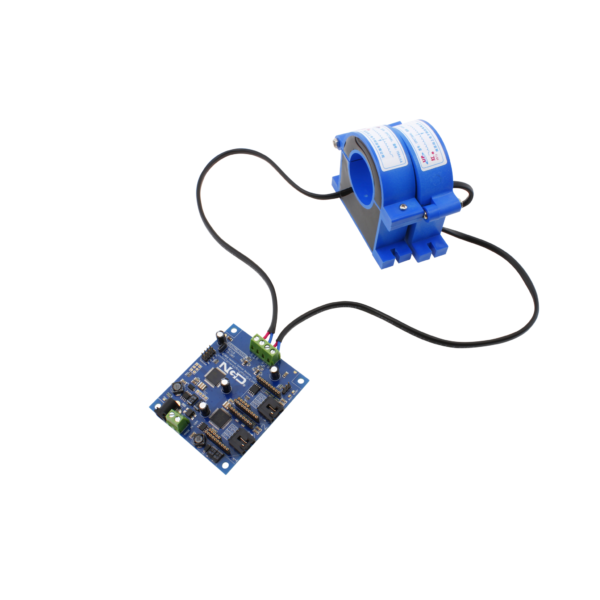

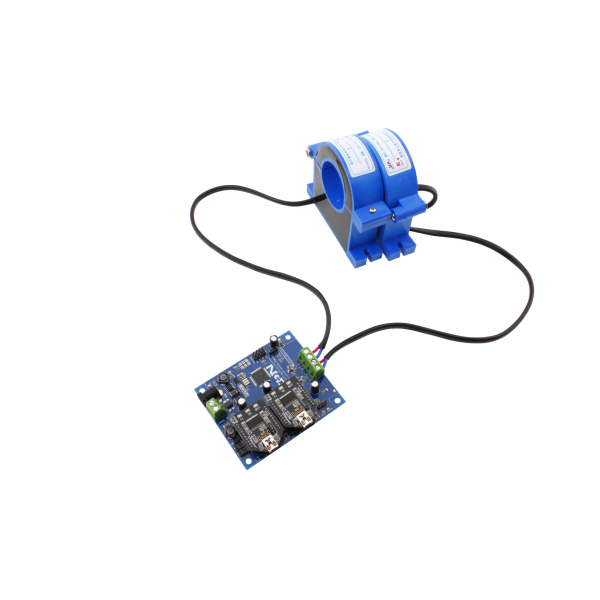

산업용 고전류 모니터 2 채널 100-600 최대 암페어 유선 분할 코어 듀얼 인터페이스 요약정보 및 구매

MODEL : XB2CMAC2XXXA_OPCTL38AL-600-amp

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 산업용 고전류 모니터 2 채널 100-600 최대 암페어 유선 분할 코어 듀얼 인터페이스
    +0원

제품 정보

기능 개요
  • 듀얼 XBee® 인터페이스로 전류 모니터링
  • 일부 Digi XBee® 무선 모듈과 호환
  • 이더넷, Bluetooth, Wi-Fi, USB 및 RS-232 인터페이스 옵션
  • 6 개의 에너지 모니터링 입력 채널
  • 채널당 최대 600Amp 모니터링 옵션
  • 분할 코어 오프 보드 전류 센서
  • 저항성 부하에 대한 2 % 최대 오류율
  • 유도 성 부하 또는 더 높은 정확도를 위해 보정 될 수 있음
  • 센서와 컨트롤러 사이의 1.5 미터 케이블
  • 무제한 확장을위한 듀얼 온보드 I2C 확장 포트

NCD 전류 모니터링 장치

XB2x 시리즈 에너지 모니터링 컨트롤러를 사용하면 전류 모니터링이 그 어느 때보 다 쉽고 정확합니다. XB2x 시리즈에는 전류 소비 측정 애플리케이션을 위해 단일 고전류 와이어를 안전하게 클램핑하도록 설계된 오프 보드 전류 감지 기능이 포함되어 있습니다. 올바르게 보정되면 최대 오류율 2 %로 최대 6 개의 고전류 부하를 동시에 모니터링 할 수 있습니다.

모든 XB2x 시리즈 컨트롤러에는 이더넷, Wi-Fi, Bluetooth, USB 또는 RS-232를 포함한 전체 통신 옵션과 호환되는 2 개의 통신 포트가 포함되어 있습니다. 장거리 고속 무선 통신의 경우 Digi 802.15.4 및 Digi S3B DigiMesh® 통신 모듈을 지원하는 산업용 무선 애플리케이션을위한 두 번째 통신 포트를 사용하십시오. 이 장치는 대부분의 산업 및 상업용 애플리케이션에 이상적인 에너지 모니터링 솔루션을 저렴한 비용으로 비교할 수없는 정확도로 제공합니다.

에너지 모니터링 선택

모든 컨트롤러를 맞춤 제작하기 때문에 다양한 옵션이 있습니다. 컴퓨터 인터페이스 유형, 채널 수, 센서 유형 (분할 코어 또는 솔리드 코어) 및 최대 전류 부하 (암페어 단위)를 선택하기 만하면됩니다. 사전 테스트를 거쳐 98 % 정확도로 사전 보정 된 컨트롤러를 배송 해드립니다.

튜닝 범위

광범위한 전류를 측정 할 때 선택의 폭이 넓습니다. 가장 정확한 판독 값을 얻으려면 필요한 항목 만 선택하면됩니다. 웹 사이트에서 10A 측정 범위로 제공되는 100A 센서를보고 놀라지 마십시오. 우리는 정확성 향상만을 목적으로합니다. 전자 장치와 펌웨어는 10 암페어 범위에서 작동하도록 조정되었습니다.

10A 회로를 모니터링해야하는 경우 10A 컨트롤러 (20A 컨트롤러 아님)를 선택해야합니다. 비용에는 차이가 없지만 해상도에는 상당한 차이가 있습니다. 20 암페어 범위에서 판독되는 10 비트 센서는 10 암페어 센서에 비해 비트 당 분해능의 절반이됩니다. 이러한 이유로, 최상의 비트 당 해상도를 위해 다양한 튜닝 범위를 제공합니다.

솔리드 코어 센서

스플릿 코어 및 솔리드 코어 센서 옵션을 모두 제공하는 것을 눈치 채 셨을 것입니다. 솔리드 코어 센서는 저렴하거나 좁은 공간이 필요한 응용 분야에 이상적입니다. 솔리드 코어 센서는 기존 와이어 위에 클램핑 할 수 없습니다. 배선을 설치하는 동안 센서를 통과하는 배선이 필요합니다. 솔리드 코어 센서는 신규 설치에 적합합니다. 센서는 스플릿 코어 센서처럼 "분리"되지 않기 때문에 크기가 작고 비용이 저렴합니다.

분할 코어 센서

전류 모니터링을 추가하기 위해 개조해야하는 설치의 경우 분할 코어 센서가 가장 인기있는 선택입니다. 스플릿 코어 센서는 센서를 분리하고 와이어 위에 스냅하여 기존 배선을 클램핑 할 수 있습니다. 스플릿 코어 센서는 더 크고 비싸지 만 다용 성과 연결 용이성으로 인해 매우 인기가 있습니다.

연결 옵션

센서를 컨트롤러에 연결하려면 일반적으로 컨트롤러의 나사 단자에 두 개의 와이어를 연결해야합니다. 그러나 SCT013 센서에는 플러그와 잭이 포함되어있어 설치 시간이 단축됩니다.

유도 성 및 저항성 부하

경쟁 제품과 달리 모터, 펌프 및 기타 전기 노이즈가 많은 장치와 같이 유도 성이 높은 부하를 모니터링하는 데 어려움을 겪지 않습니다. 우리는 저항성 부하를 모니터링하든 유도 성 부하를 모니터링하든 속도와 정확성의 뛰어난 균형을 제공하는 알고리즘을 개발하는 데 몇 달을 보냈습니다. 유도 성 부하를 측정하는 데 어려움이 있기 때문에 당사의 (무료) 기지국 소프트웨어를 사용하여 교정 값을 미세 조정하여보다 정확한 측정을 제공하고 가장 까다로운 부하에 대해 오류율을 2 % 미만으로 줄일 수 있습니다.

소프트웨어

빠르게 시작하려면 무료베이스 스테이션 소프트웨어를 사용하십시오. 베이스 스테이션은 몇 분 만에 에너지를 모니터링하여 선호하는 통신 기술 (Digi Wireless 기술 제외)과 직접 호환됩니다. 문제가 발생할 경우에 대비하여 하나 이상의 USB 인터페이스를 적극 권장합니다. 베이스 스테이션과 USB 인터페이스로 빠르게 연결할 수 있습니다!

베이스 스테이션 다운로드

확장 성

NCD 에너지 모니터링 컨트롤러는 확장 성을 염두에두고 설계되었습니다. 각 컨트롤러에는 2 개의 온보드 I2C 확장 포트가 포함되어 있으므로 I2C 센서, FET 컨트롤러, PWM 컨트롤러 및 I2C 릴레이 보드의 전체 라인으로 쉽게 확장 할 수 있습니다.

세부

NCD 에너지 모니터링 컨트롤러는 AC 전용으로 사용하도록 등급이 지정되었으며 DC 부하에서는 작동하지 않습니다. 우리는 아직 3 상 테스트를 완료하지 않았지만 예비 결과는 매우 희망적입니다. NCD 에너지 모니터링 컨트롤러는 각 채널을 평가하는 데 1.5 초가 걸립니다. 따라서 6 채널 컨트롤러는 모든 채널에 대한 결과를 반환하는 데 8 초가 걸립니다. 센서와 컨트롤러는 함께 작동하도록 설계되었습니다. 단일 컨트롤러로 다양한 부하 크기를 모니터링하기 위해 센서를 혼합하는 것은 불가능합니다. 센서와 컨트롤러가 일치하지 않으면 컨트롤러가 영구적으로 손상 될 수 있습니다.

사용자는 가능한 한 전류 센서의 케이블을 연장하지 않아야합니다. 전선을 연장하면 정확도가 떨어질 수 있습니다.

당사의 튜닝 전자 장치는 정격 범위보다 최대 5 %의 전류를 수용 할 수 있으며, 장시간 동안 10A + 5 %를 초과하면 튜닝 전자 장치 또는 컨트롤러의 CPU가 손상 될 수 있습니다.

오프 보드 전류 센서는 센서 총 정격의 1 %의 최소 부하 요구 사항을 갖습니다. 최소 부하 요구 사항을 충족하지 못하면 정확도가 크게 저하됩니다. 아래의 최소 부하 요구 사항을 참조하십시오.


감지기

평가

유형

연결

튜닝 된 범위 (Amps)

최소 부하

DLCT27CL2024솔리드 코어2 선5, 10, 15, 20240mA
OPCTL16AL100분할 코어2 선10, 20, 30, 50, 70, 1001Amp
SCT013100분할 코어3.5mm 잭10, 20, 30, 50, 70, 1001Amp
OPCTL38AL100분할 코어2 선1001Amp
1501501.5A
2002002A
2502502.5A
3003003A
4004004A
5005005A
6006006A

2 개의 통신 모듈 선택

NCD 전류 모니터링 컨트롤러는 다양한 통신 옵션을 지원합니다. 듀얼 인터페이스로 선호하는 통신 기술 중 두 가지를 선택하십시오. USB, RS-232, 이더넷, WiFi, 산업용 무선 등에서 선택하십시오.

XBee®는 Digi International의 등록 상표입니다. www.digi.com

· 제품 사양

배선도

확대하려면 클릭

pub?w=1456&h=578&1624485298


WiFi 모듈 설정

Wi-Fi 구성 키트를 사용하여 네트워크에 연결하려면 Wi-Fi 통신 모듈을 구성해야합니다. Wi-Fi 구성 키트는 3 개의 LED가있는 작은 블랙 보드로 구성됩니다. 구성 보드는 ZIGMO로 표시됩니다. 모듈은 그림과 같이 보드에서 제거하고 ZIGMO에 연결해야 할 수 있습니다. ZIGMO는 구성을 위해 컴퓨터의 USB 포트에 연결되며 일부 USB 드라이버를 컴퓨터에 설치해야 할 수 있습니다. 베이스 스테이션 소프트웨어는 Wi-Fi 통신 모듈을 구성하는 데 필요하며 무료로 다운로드 할 수 있습니다. 이 소프트웨어는 해당 지역에서 호환되는 Wi-Fi 라우터를 식별하고 선택한 라우터를 Wi-Fi 통신 모듈에 할당합니다. 네트워크 보안 옵션은 암호를 포함하여이 소프트웨어를 사용하여 구성 할 수 있습니다. NCD베이스 스테이션 소프트웨어는 다음에서 찾을 수 있습니다.ncd.io/start .

이더넷 릴레이 제어 소개

이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분석해드립니다. ncd.io/start 에서 NCD베이스 스테이션을 찾을 수 있습니다 .

USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈

FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다.  https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를  참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.

802154 범위

장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.

무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

WiFi 소개

WiFi 모듈 및 기술을 소개합니다. store.ncd.io 에서 제공하는 WiFi 릴레이 컨트롤러 사용에 대한 장점, 단점 및 유용한 정보를 알아보십시오 https://ncd.io/wifi-module-quick-start-guide/ 에서 WiFi 릴레이 컨트롤러를 사용하고 구성하는 방법에 대한 자세한 정보를 찾을 수 있습니다  .

가상 직렬 설정을 통한 이더넷

가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 마치 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 갖추고 있습니다.


900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 포트 13,000에서 주기적으로 UDP 패킷을 전송하여 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이됩니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
