NCD 전류 모니터링 장치

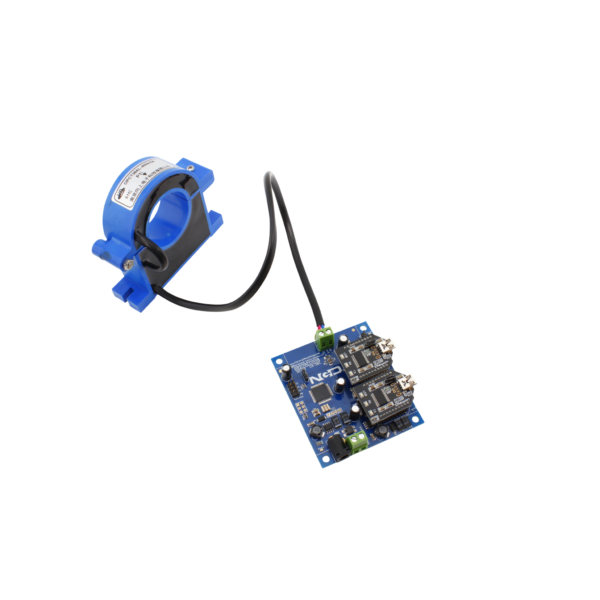

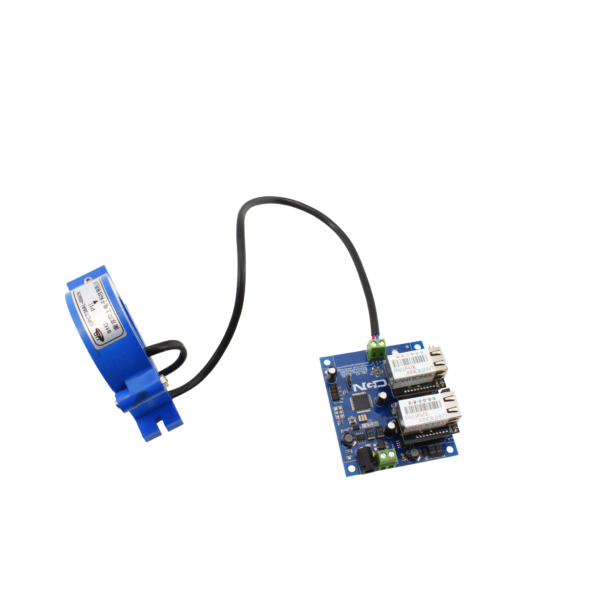

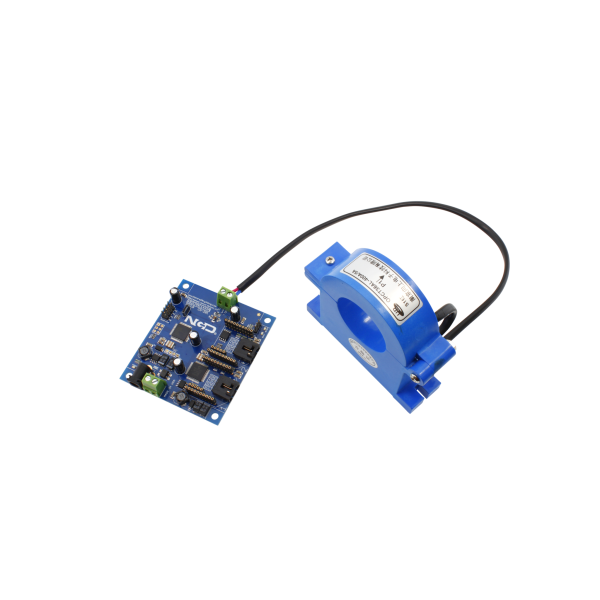

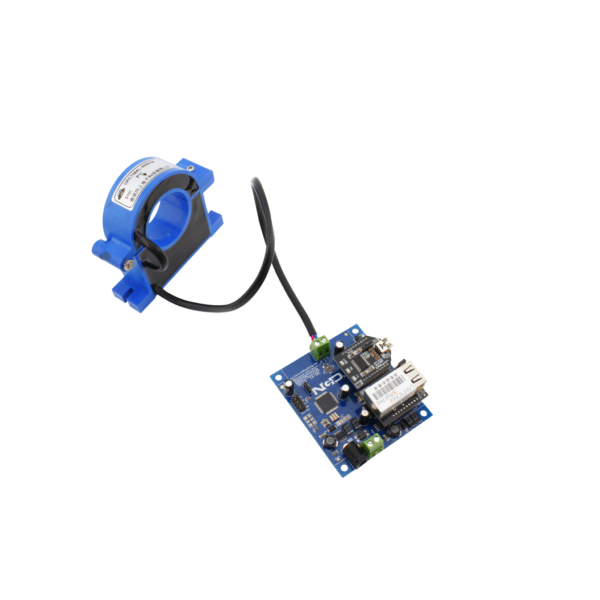

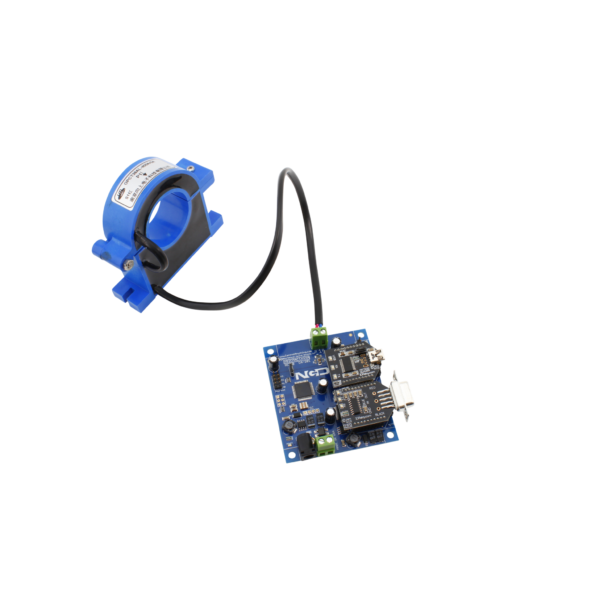

XB2x 시리즈 에너지 모니터링 컨트롤러를 사용하면 전류 모니터링이 그 어느 때보 다 쉽고 정확합니다. XB2x 시리즈에는 전류 소비 측정 애플리케이션을 위해 단일 고전류 와이어를 안전하게 클램핑하도록 설계된 오프 보드 전류 감지 기능이 포함되어 있습니다. 올바르게 보정되면 최대 오류율 2 %로 최대 6 개의 고전류 부하를 동시에 모니터링 할 수 있습니다.
모든 XB2x 시리즈 컨트롤러에는 이더넷, Wi-Fi, Bluetooth, USB 또는 RS-232를 포함한 전체 통신 옵션과 호환되는 2 개의 통신 포트가 포함되어 있습니다. 장거리 고속 무선 통신의 경우 Digi 802.15.4 및 Digi S3B DigiMesh® 통신 모듈을 지원하는 산업용 무선 애플리케이션을위한 두 번째 통신 포트를 사용하십시오. 이 장치는 대부분의 산업 및 상업용 애플리케이션에 이상적인 에너지 모니터링 솔루션을 저렴한 비용으로 비교할 수없는 정확도로 제공합니다.
에너지 모니터링 선택
모든 컨트롤러를 맞춤 제작하기 때문에 다양한 옵션이 있습니다. 컴퓨터 인터페이스 유형, 채널 수, 센서 유형 (분할 코어 또는 솔리드 코어) 및 최대 전류 부하 (암페어 단위)를 선택하기 만하면됩니다. 사전 테스트를 거쳐 98 % 정확도로 사전 보정 된 컨트롤러를 배송 해드립니다.
튜닝 범위
광범위한 전류를 측정 할 때 선택의 폭이 넓습니다. 가장 정확한 판독 값을 얻으려면 필요한 항목 만 선택하면됩니다. 웹 사이트에서 10A 측정 범위로 제공되는 100A 센서를보고 놀라지 마십시오. 우리는 정확성 향상만을 목적으로합니다. 전자 장치와 펌웨어는 10 암페어 범위에서 작동하도록 조정되었습니다.
10A 회로를 모니터링해야하는 경우 10A 컨트롤러 (20A 컨트롤러 아님)를 선택해야합니다. 비용에는 차이가 없지만 해상도에는 상당한 차이가 있습니다. 20 암페어 범위에서 판독되는 10 비트 센서는 10 암페어 센서에 비해 비트 당 분해능의 절반이됩니다. 이러한 이유로, 최상의 비트 당 해상도를 위해 다양한 튜닝 범위를 제공합니다.
솔리드 코어 센서
스플릿 코어 및 솔리드 코어 센서 옵션을 모두 제공하는 것을 눈치 채 셨을 것입니다. 솔리드 코어 센서는 저렴하거나 좁은 공간이 필요한 응용 분야에 이상적입니다. 솔리드 코어 센서는 기존 와이어 위에 클램핑 할 수 없습니다. 배선을 설치하는 동안 센서를 통과하는 배선이 필요합니다. 솔리드 코어 센서는 신규 설치에 적합합니다. 센서는 스플릿 코어 센서처럼 "분리"되지 않기 때문에 크기가 작고 비용이 저렴합니다.
분할 코어 센서
전류 모니터링을 추가하기 위해 개조해야하는 설치의 경우 분할 코어 센서가 가장 인기있는 선택입니다. 스플릿 코어 센서는 센서를 분리하고 와이어 위에 스냅하여 기존 배선을 클램핑 할 수 있습니다. 스플릿 코어 센서는 더 크고 비싸지 만 다용 성과 연결 용이성으로 인해 매우 인기가 있습니다.
연결 옵션
센서를 컨트롤러에 연결하려면 일반적으로 컨트롤러의 나사 단자에 두 개의 와이어를 연결해야합니다. 그러나 SCT013 센서에는 플러그와 잭이 포함되어있어 설치 시간이 단축됩니다.
유도 성 및 저항성 부하
경쟁 제품과 달리 모터, 펌프 및 기타 전기 노이즈가 많은 장치와 같이 유도 성이 높은 부하를 모니터링하는 데 어려움을 겪지 않습니다. 우리는 저항성 부하를 모니터링하든 유도 성 부하를 모니터링하든 속도와 정확성의 뛰어난 균형을 제공하는 알고리즘을 개발하는 데 몇 달을 보냈습니다. 유도 성 부하를 측정하는 데 어려움이 있기 때문에 당사의 (무료) 기지국 소프트웨어를 사용하여 교정 값을 미세 조정하여보다 정확한 측정을 제공하고 가장 까다로운 부하에 대해 오류율을 2 % 미만으로 줄일 수 있습니다.
소프트웨어
빠르게 시작하려면 무료베이스 스테이션 소프트웨어를 사용하십시오. 베이스 스테이션은 몇 분 만에 에너지를 모니터링하여 선호하는 통신 기술 (Digi Wireless 기술 제외)과 직접 호환됩니다. 문제가 발생할 경우에 대비하여 하나 이상의 USB 인터페이스를 적극 권장합니다. 베이스 스테이션과 USB 인터페이스로 빠르게 연결할 수 있습니다!
베이스 스테이션 다운로드
확장 성
NCD 에너지 모니터링 컨트롤러는 확장 성을 염두에두고 설계되었습니다. 각 컨트롤러에는 2 개의 온보드 I2C 확장 포트가 포함되어 있으므로 I2C 센서, FET 컨트롤러, PWM 컨트롤러 및 I2C 릴레이 보드의 전체 라인으로 쉽게 확장 할 수 있습니다.
세부
NCD 에너지 모니터링 컨트롤러는 AC 전용으로 사용하도록 등급이 지정되었으며 DC 부하에서는 작동하지 않습니다. 우리는 아직 3 상 테스트를 완료하지 않았지만 예비 결과는 매우 희망적입니다. NCD 에너지 모니터링 컨트롤러는 각 채널을 평가하는 데 1.5 초가 걸립니다. 따라서 6 채널 컨트롤러는 모든 채널에 대한 결과를 반환하는 데 8 초가 걸립니다. 센서와 컨트롤러는 함께 작동하도록 설계되었습니다. 단일 컨트롤러로 다양한 부하 크기를 모니터링하기 위해 센서를 혼합하는 것은 불가능합니다. 센서와 컨트롤러가 일치하지 않으면 컨트롤러가 영구적으로 손상 될 수 있습니다.
사용자는 가능한 한 전류 센서의 케이블을 연장하지 않아야합니다. 전선을 연장하면 정확도가 떨어질 수 있습니다.
당사의 튜닝 전자 장치는 정격 범위보다 최대 5 %의 전류를 수용 할 수 있으며, 장시간 동안 10A + 5 %를 초과하면 튜닝 전자 장치 또는 컨트롤러의 CPU가 손상 될 수 있습니다.
오프 보드 전류 센서는 센서 총 정격의 1 %의 최소 부하 요구 사항을 갖습니다. 최소 부하 요구 사항을 충족하지 못하면 정확도가 크게 저하됩니다. 아래의 최소 부하 요구 사항을 참조하십시오.
감지기 | 평가 | 유형 | 연결 | 튜닝 된 범위 (Amps) | 최소 부하 |
---|
DLCT27CL20 | 24 | 솔리드 코어 | 2 선 | 5, 10, 15, 20 | 240mA |
OPCTL16AL | 100 | 분할 코어 | 2 선 | 10, 20, 30, 50, 70, 100 | 1Amp |
SCT013 | 100 | 분할 코어 | 3.5mm 잭 | 10, 20, 30, 50, 70, 100 | 1Amp |
OPCTL38AL | 100 | 분할 코어 | 2 선 | 100 | 1Amp |
| 150 | | | 150 | 1.5A |
| 200 | | | 200 | 2A |
| 250 | | | 250 | 2.5A |
| 300 | | | 300 | 3A |
| 400 | | | 400 | 4A |
| 500 | | | 500 | 5A |
| 600 | | | 600 | 6A |
2 개의 통신 모듈 선택
NCD 전류 모니터링 컨트롤러는 다양한 통신 옵션을 지원합니다. 듀얼 인터페이스로 선호하는 통신 기술 중 두 가지를 선택하십시오. USB, RS-232, 이더넷, WiFi, 산업용 무선 등에서 선택하십시오.
XBee®는 Digi International의 등록 상표입니다. www.digi.com
