레거시 범용 1 채널 고전력 릴레이 컨트롤러 요약정보 및 구매

MODEL : ZR120

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 레거시 범용 1 채널 고전력 릴레이 컨트롤러
    +0원

제품 정보

기능 개요
  • 20Amp SPDT 또는 30Amp SPST 고전력 릴레이 1 개
  • 모듈 식 인터페이스가있는 범용 저가형 릴레이 컨트롤러
  • USB, Bluetooth, RS-232 및 산업용 무선 모듈 지원
  • 무선 인터페이스는 USB를 통해 PC의 가상 COM 포트로 마운트됩니다.
  • 모든 운영 체제에서 쉬운 프로그래밍 및 100 % 호환성
  • 양방향 통신을 사용하여 릴레이 켜기 또는 끄기 또는 릴레이 상태 읽기
  • 릴레이 상태 및 과잉 트랜지스터 드라이버를 나타내는 LED
  • 간편한 연결을위한 편리한 터미널 블록
  • No-Click Power-up 및 양방향 통신 가능
 비디오 플레이어
00:00
00:17

NCD 저가형 범용 릴레이 컨트롤러

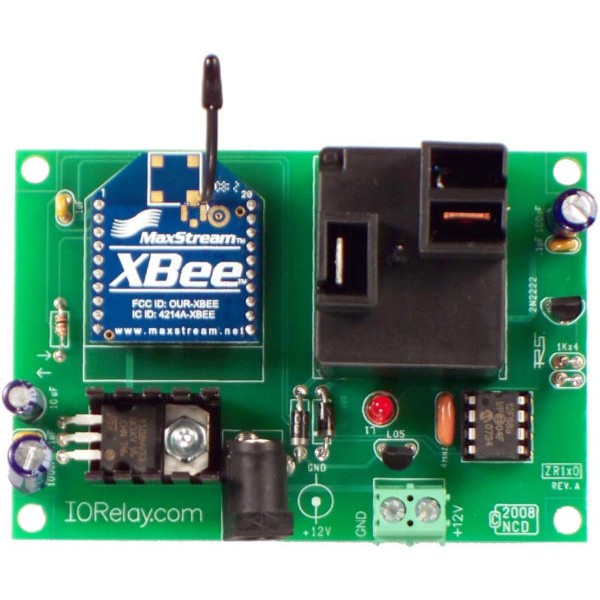

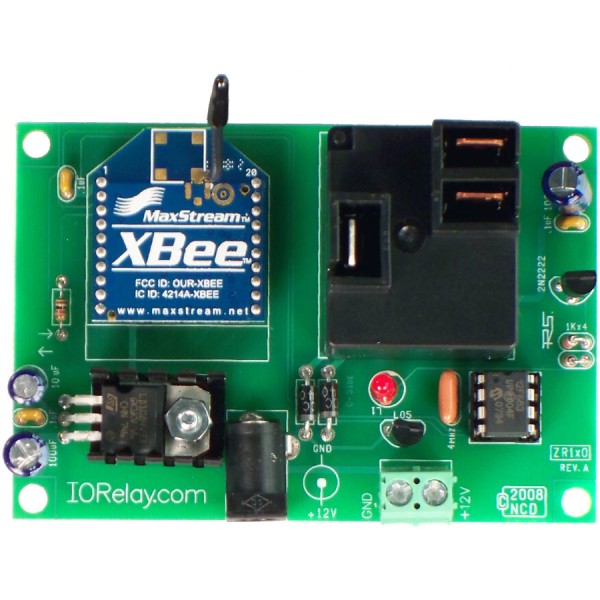

무선 또는 USB 릴레이 제어를 찾고 있든 NCD 범용 릴레이 컨트롤러는 릴레이 켜기, 끄기 및 릴레이 상태 명령을 지원하는 노 프릴 디자인을 특징으로합니다. NCD Universal 릴레이 컨트롤러는 9600 보드에서 작동하는 모든 통신 모듈과 통신합니다. 이 릴레이 컨트롤러에는 릴레이 상태 LED가있는 1 채널 20Amp SPDT 또는 30Amp SPST 릴레이가 있습니다. 2.1mm 배럴 커넥터 또는 2 선식 터미널 블록의 12VDC를 사용하여이 컨트롤러에 전원을 공급합니다.

범용 인터페이스

이 저가형 릴레이 컨트롤러는 오늘날 가장 널리 사용되는 대부분의 통신 기술을 지원하는 모듈 식 통신 인터페이스를 갖추고 있습니다. 지금 좋아하는 기술을 선택하고 필요에 따라 나중에 변경하십시오.

9600 보드에서 통신하는 가상 COM 포트를 사용하여 기본 USB 릴레이 제어를위한 USB 인터페이스를 선택합니다.
9600 보드에서 RS-232 릴레이 제어 작업을위한 직렬 인터페이스를 선택합니다.
가상 COM 포트 드라이버 스택을 사용하여 Bluetooth 릴레이 제어 애플리케이션 용 Bluetooth 인터페이스를 선택하십시오.
무선 릴레이 제어를 위해 ZigBee, 900HP-S3B, 802.15.4 인터페이스를 선택하십시오. 이러한 옵션을 사용하려면 컴퓨터의 USB 포트와 통신하는 외부 장치가 필요합니다.

다음 통신 모듈 중에서 선택하십시오.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

ZR130_802154 ZR120_802154 ZR130_XSC ZR120_XSC ZR130_BLUETOOTH ZR120_BLUETOOTH ZR130_ZBT ZR120_ZBT ZR130_SERIAL ZR120_SERIAL ZR130_ZRS ZR120_ZRS ZR130_ZUSB ZUSB ZWIR120_ZSHMEZR120
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


20A_spdt_relay

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. 데이터 시트 검토

30A_SPST_relay

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30A 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. 데이터 시트 검토

· 제품 사양

기계 도면

배선도

확대하려면 클릭

pub?w=1456&h=578&1624485298


802154 범위

장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.

무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제로 인해 릴레이 제어 애플리케이션이 간헐적으로 불안정해질 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.


900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
