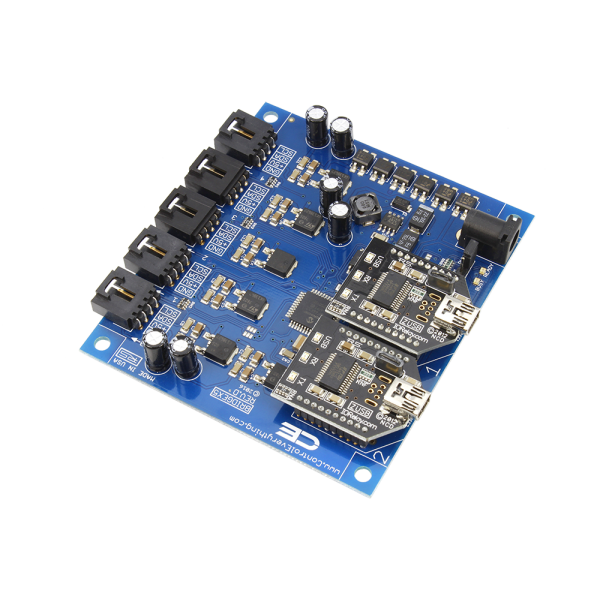

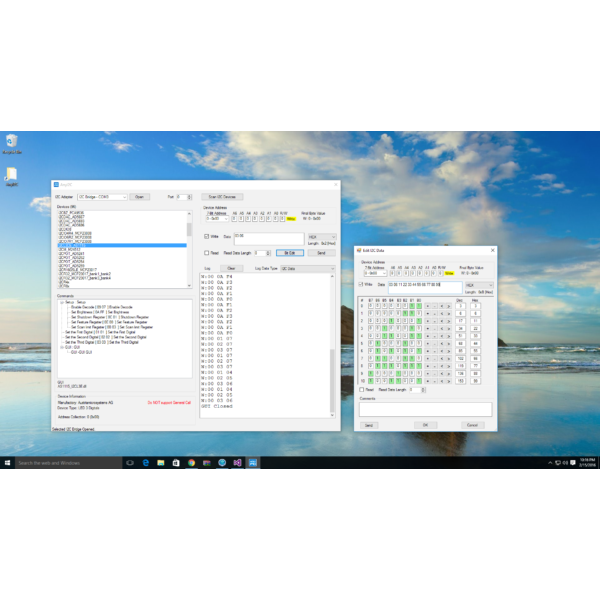

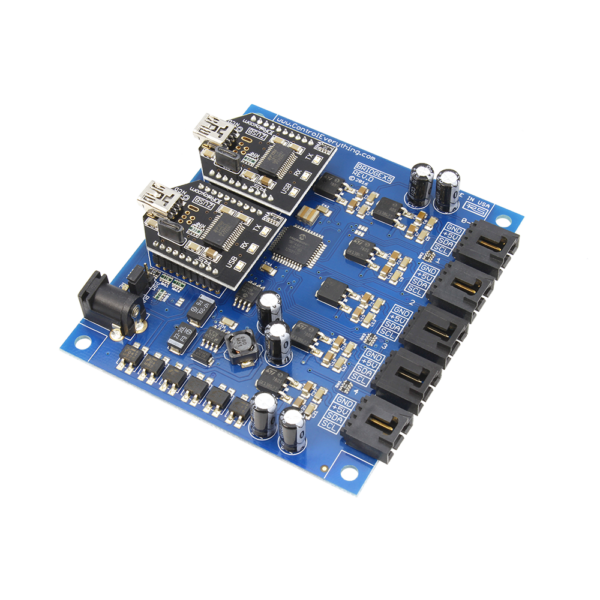

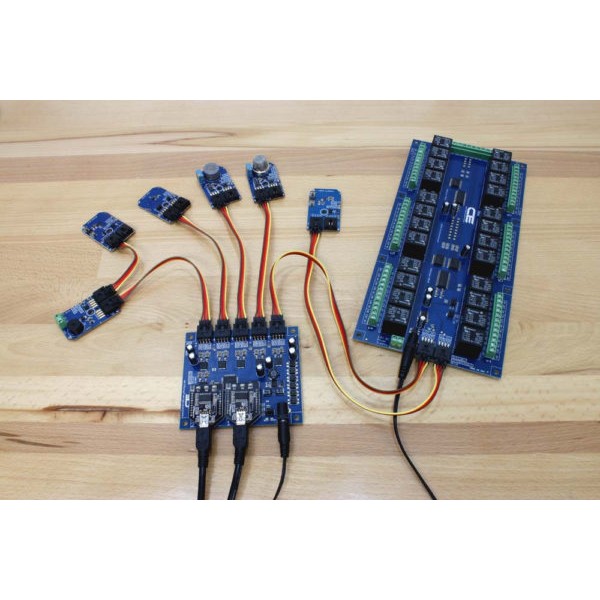

우리는 BRIDGEX5를 사용하여 모든 제품을 테스트합니다. 이제 고객이 모든 종류의 센서 및 컨트롤러에 연결할 수 있도록 제공하고 있습니다. 데스크탑 PC에서 I2C를 쉽게 사용할 수 있도록 BRIDGEX5를 맞춤 엔지니어링했습니다. BRIDGEX5에는 FTDI FT232RL USB- 직렬 변환기로 미리 채워진 두 개의 통신 포트가 있습니다. 사용자는 간단한 직렬 명령을 사용하여 5 개의 서로 다른 I2C 통신 포트에서 I2C 데이터를주고받을 수 있습니다. 이 컨트롤러에는 2 개의 USB 인터페이스 모듈이 있으므로 2 개의 서로 다른 PC가 온보드 I2C 포트에 연결된 모든 I2C 장치를 제어 할 수 있습니다. BRIDGEX5는 두 컴퓨터와 연결된 모든 I2C 장치 간의 균형을 유지하면서 통신을 처리합니다. BRIDGEX5를 사용하면 무료 AnyI2C 소프트웨어를 사용하여 거의 모든 I2C 장치와 쉽게 통신 할 수 있습니다. AnyI2C는 많은 인기있는 I2C 칩에 대한 그래픽 사용자 인터페이스를 제공하며, 지금까지 생성 된 모든 I2C 장치에 대한 드라이버를 포함하도록 지원을 확장하기 위해 라이브러리를 지속적으로 개발하고 있습니다 (이 소프트웨어 만 개발하는 전용 프로그래머가 있습니다!). AnyI2C 소프트웨어 프레임 워크는 완전 오픈 소스이므로 개발자는 현재 라이브러리에없는 I2C 칩에 대한 지원을 추가하기 위해 자체 코드를 제공 할 수 있습니다.

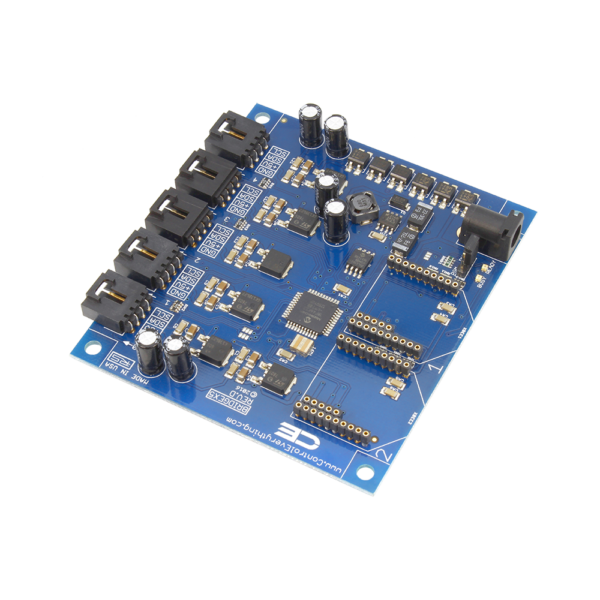

BRIDGEX5는 맞춤 프로그래밍 된 PIC18F46K22 CPU로 구동됩니다. 이 CPU의 펌웨어는 2012 년에 시작된 또 다른 프로젝트의 일환으로 2 년에 걸쳐 개발되었습니다. 따라서 우리는 BRIDGEX5가 세계에서 가장 진보 된 Serial to I2C 브리지 컨트롤러임을 알게 될 것입니다. BRIDGEX5에는 2 개의 USB 통신 모듈이 장착되어 있습니다. 그러나 이러한 모듈은 제거하고 Bluetooth, WiFi, 직렬 및 이더넷 통신 모듈로 교체 할 수 있습니다. BRIDGEX5의 포트 2에는 802.15.4 산업용 Point-to-Point 무선을 사용하여 직접 통신 할 수있는 광범위한 펌웨어가 포함되어 있습니다. 2015 년에는 S3B 무선 메시 네트워킹 (www.Digi.com)에 대한 기본 API 통신을 처리하기 위해 추가 펌웨어가 추가되어 데이터가 의도 한 대상에 도달 할 때까지 장치간에 무선으로 이동할 수 있습니다. 최종 결과는 세계 최고의 산업용 통신 프로토콜에 적응할 목적으로 집중적으로 엔지니어링 된 컨트롤러로, 향후 더 까다로운 애플리케이션을위한 업그레이드 경로를 제공합니다. BRIDGEX5를 개발하기 전에 다른 회사에서 제조 한 모든 시리얼 to I2C 컨버터 칩을 검토했습니다. 솔직히, 시장에 BRIDGEX5보다 사용하기 더 쉽고 강력한 것은 없습니다.

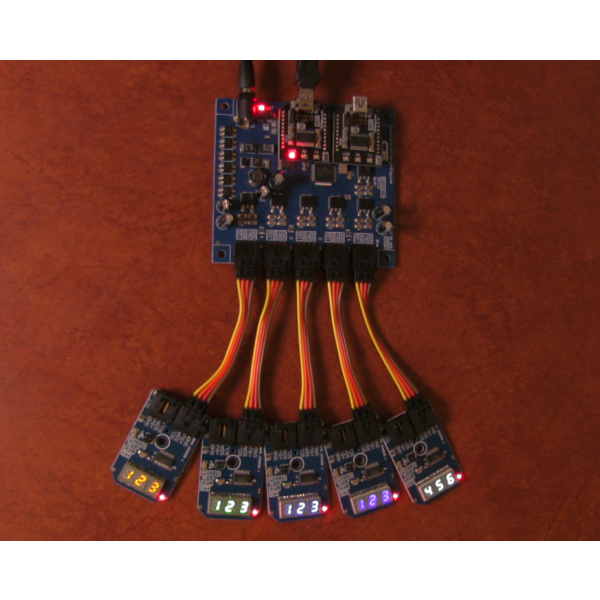

BRIDGEX5는 테스트 한 모든 I2C 칩과 100 % 호환됩니다. BRIDGEX5의 I2C 포트는 펌웨어로 에뮬레이션되므로 고정 된 100KHz 작동 주파수로 제한됩니다. BRIDGEX5에는 5 개의 온보드 I2C 포트 각각에 대해 전용 5V 전원 공급 장치가있어 I2C 포트 당 최대 130mA의 전류를 제공합니다. BRIDGEX5에는 5 개의 I2C 케이블, 2 개의 USB 케이블 및 2 개의 USB XBee 모듈이 포함되어 있습니다. 선택적 12VDC 전원 공급 장치는 미국 또는 국제적으로 사용할 수 있습니다.

XBee®는 Digi International의 등록 상표입니다. www.digi.com
