산업용 오실로스코프 요약정보 및 구매

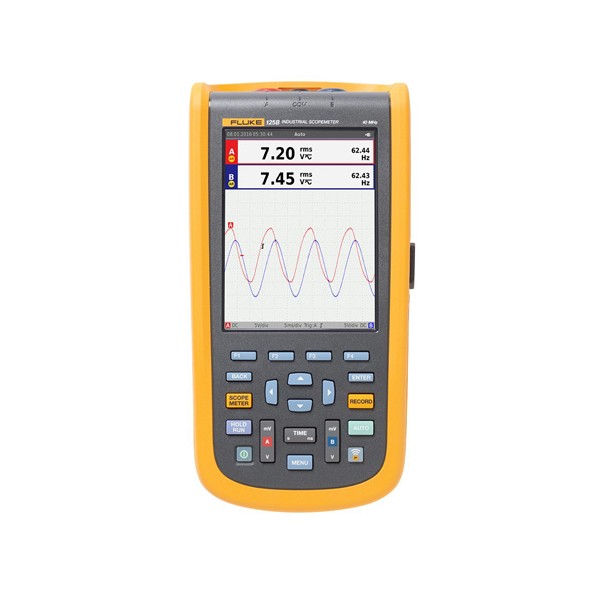

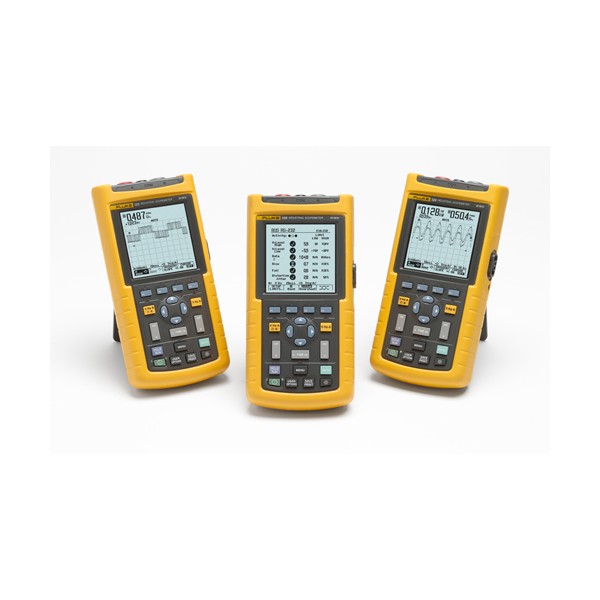

MODEL : Fluke 120B 시리즈

브랜드 FLUKE
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 무료배송
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

간소화된 테스트, 많은 정보와 신속한 전기기계 장비 문제 해결


컴팩트한 ScopeMeter® 120B 시리즈는 산업용 전기 전기기계 장비 문제 해결/유지보수 분야에서 사용할 있는 견고한 오실로스코프 솔루션입니다. 오실로스코프 기능은 물론 멀티미터와 고속 레코더 기능이 하나의 기기에 포함되어 있어 간편하게 사용할 있는 진정한 통합형 테스트 장비입니다. 또한 ScopeMeter 120B 시리즈는 Fluke Connect® 모바일 스코프미터용 FlukeView®소프트웨어와 통합되어 많은 협업과 데이터 분석을 지원하고 중요한 테스트 정보를 저장할 있습니다.


120B 시리즈 산업용 ScopeMeter 테스트 도구에는 기술자들이 문제를 보다 빨리 해결하고 시스템을 지속적으로 가동, 운영하는 필요한 해답을 찾을 있도록 하는 혁신적인 기능이 포함되어 있습니다. Connect and View™ 트리거와 설정 기술을 사용하여 파형을 표시하고, Fluke IntellaSet™ 기술을 사용하여 관련 측정 숫자를 자동으로 있습니다. 측정을 수동으로 조정할 필요가 없습니다. Recorder Event Detect 기능을 사용하면 파악하기 힘든 간헐적 이벤트를 캡처 기록하여 쉽게 보고 분석할 있습니다.





● 이중 입력 디지털 오실로스코프 및 멀티미터

● 40MHz 또는 20MHz 오실로스코프 대역폭

● 2 개의 5,000 카운트 True-RMS 디지털 멀티미터

● 손을 사용하지 않고 조작할 수 있는 Connect-and-View™

트리거 간소화 기능

● 측정된 신호를 기준으로 숫자 판독값을 지능적으로 자동

조정하는 IntellaSet™ 기술

● 오랜 기간의 데이터 트랜드 파악을 위한 이중 입력 파형 및 미터

판독 레코더

● Recorder Event Detect 기능 및 micro SD 메모리 확장 가능해

최대 14일까지 기록 세션 가능

● ScopeMeter 125B Bus Health 테스트는 산업용 버스나

네트워크에서 전기 신호를 분석하며 각각 관련 매개 변수에 대해

확실한 "Good(양호)", "Weak(약함)" 또는 "Bad(불량)" 표시를

실제 측정값 옆에 나타내고 측정된 값은 선택한 버스 유형(CANBus,

Profi-Bus, Foundation Field, RS2-232 등)을 기준으로 표준

값과 비교됨

● 3년 품질 보증





즉각적이고 안정적으로 표시하기 위한 Connect-and-View™ 트리거링





오실로스코프 사용자는 트리거링이 얼마나 어려울 있는지 알고 있습니다. 잘못된 설정을 사용하면 불안정한 파형 캡처로 이어져 데이터가 잘못 측정될 때도 있습니다. Fluke 고유한 Connect-and-View™ 트리거링 기술은 신호 패턴을 인식하고 올바른 트리거링을 자동으로 설정함으로써 안정정이며 신뢰할 있고 재현성 있는 디스플레이를 제공합니다. Connect-and-View™ 트리거링은 모터 드라이브와 제어 신호를 비롯한 거의 모든 신호와 연동되도록 설계되었습니다. 매개변수를 조정하거나 버튼을 터치할 필요도 없습니다. 신호 변경이 즉시 인식되고 설정이 자동으로 조정되기 때문에 여러 테스트 지점을 빠르게 연속하여 측정할 때에도 안정적으로 표시합니다.





IntellaSet™/AutoReading





Fluke IntellaSet™ 기술이 적용된 Auto Readings 기능은 독자적인 알고리즘을 사용하여 측정된 파형을 지능적으로 표시하고 가장 적절한 숫자 측정값을 화면에 자동으로 표시합니다. 따라서 필요한 데이터를 어느 때보다 쉽게 얻을 있습니다. 예를 들어, 측정된 파형이 선간 전압일 때는 Vrms Hz 판독값이 자동으로 표시되는 반면 측정된 파형이 사각파일 경우에는 Vpeak-peak Hz 판독값이 자동으로 표시됩니다. IntellaSet™ 기술을 Connect-and-View™ 자동 트리거링과 함께 사용하면 올바른 파형뿐만 아니라 적절한 숫자 판독값도 있습니다. 모든 것이 버튼을 터치하지 않고 가능합니다.




IntellaSet™ 기술을 탑재한 Fluke Connect-and-View™ 사용하면 필요한 데이터에 빠르게 액세스할 있습니다.



산업용 장비는 올바르게 작동하기 위해 신뢰할 있는 전원 공급 장치가 필요하고, 주요 전원 측정값을 얻기 위해 이중 입력을 사용합니다.


단상 또는 3 평형 방식에서는 산업용 ScopeMeter® 120B 시리즈의 이중 입력이 채널 A에서 ac+dc rms 전압, 채널 B에서 ac+dc rms 전류를 측정할 있습니다. 그런 다음 Fluke 125B 주파수, 위상 각도, 유효 전력(kW), 무효 전력(VA 또는 var), 역률(PF), 변위 역률(DPF) 계산하고 모든 위상의 전압과 전류가 같은 3 시스템에 대한 전력 값도 계산할 있습니다. 이는 평형 방식과 저항성 부하에 모두 적용됩니다.




주요 전력 특성을 쉽게 구해서 시스템 전력을 검증할 있습니다.



고조파 측정


고조파는 전압, 전류 또는 전력 사인파의 주기적인 왜곡입니다. 배전 시스템 내의 고조파는 스위치 모드 DC 전원 공급 장치와 조절식 속도 모터 드라이브 같은 비선형 부하 때문에 발생하는 경우가 많습니다. 고조파는 변압기, 컨덕터, 모터의 과열을 일으킬 있습니다. 고조파 기능에서 테스트 도구는 51번째까지 고조파를 측정합니다. 부하의 전기 상태를 완벽하게 파악하기 위해 DC 구성 요소, THD(Total Harmonic Distortion) K 계수와 같은 관련 데이터를 측정합니다.




커서를 사용하는 고조파 스펙트럼 개요(기본에 대한 백분율로 왜곡 측정)



간헐적 고장을 쉽게 찾을 있도록 종합적인 레코드 모드 사용


가장 찾기 힘든 고장은 가끔 번씩만 발생하는 결함입니다. 이러한 간헐적 고장은 연결 불량, 먼지, 이물질, 부식 또는 단순히 배선/커넥터의 결함으로 발생할 있습니다. 정전, 전압 강하 또는 모터의 기동 정지 같은 다른 요인으로 인해 간헐적 이벤트가 발생하여 장비가 멈출 수도 있습니다. 이러한 이벤트가 발생할 사용자가 장비 근처에 없어서 확인하지 못할 수도 있습니다. 하지만 Fluke ScopeMeter® 테스트 도구는 이를 확인합니다. 최소/최대 피크 측정값을 구성하거나 파형 추적을 기록할 있습니다. 또한 확장 가능한 마이크로 SD 메모리를 통해 최대 14 동안의 레코딩 세션을 수행할 있습니다. 어느 때보다 간헐적 오류를 쉽게 감지하고 기록하는 Recorder Event Detect 추가되어 레코더는 더욱 강력해졌습니다. 미터 판독값이나 스코프 추적에서 임계값을 설정하기만 하면 편차가 고유 이벤트로 태깅됩니다. 이상 오류를 정확하게 찾아내기 위해 대량의 데이터를 검색할 필요가 없으며, 전체 데이터 세트에 대한 액세스 권한을 유지하면서 태그 이벤트에서 다음 태그 이벤트로 빠르게 넘어갈 있습니다.




기록된 이벤트를 빠르게 살펴보면서 간헐적 오류를 파악하고 해결합니다.



산업용 버스에서 전기 신호 품질을 확인하는 산업용 BusHealth 테스트


BusHealth 테스트는 산업용 버스나 네트워크에서 전기 신호를 분석하며 각각의 관련 매개변수에 대해 확실한 “Good(양호)”, “Weak(약함)” 또는 “Bad(불량)” 표시를 실제 측정값 옆에 나타냅니다. 측정된 값은 선택한 버스 유형(CAN-bus, Profi-bus, Foundation Field, RS-232 ) 기준으로 표준 값과 비교됩니다. 서로 다른 허용 오차가 필요한 경우에는 고유의 참조 값을 설정할 수도 있습니다. Fluke 125B 전기 신호가 네트워크를 통과하는 즉시 데이터 콘텐츠를 살펴보지 않고도 전기 신호의 품질을 검증할 있습니다. 또한 125B 신호 레벨과 속도, 전이 시간과 왜곡을 확인하고 이를 적절한 표준값과 비교하여 잘못된 케이블 연결, 접선 불량, 잘못된 접지, 부적절한 단자 등의 오류를 찾아내는 도움을 줍니다.




산업용 필드 버스 신호 물리적 레이어 아날로그 특성을 빠르게 파악합니다.



여러 전기 매개변수를 측정하는 하나의 테스트 리드



고주파 파형, 미터, 정전 용량 저항 측정과 연속성 검사를 단일 차폐형 테스트 리드로 모두 수행할 있습니다. 리드를 찾거나 교체하는 낭비되는 시간이 없습니다.




단일 테스트 도구가 전압, , 암페어, 정전 용량을 측정하며 파형을 표시합니다.

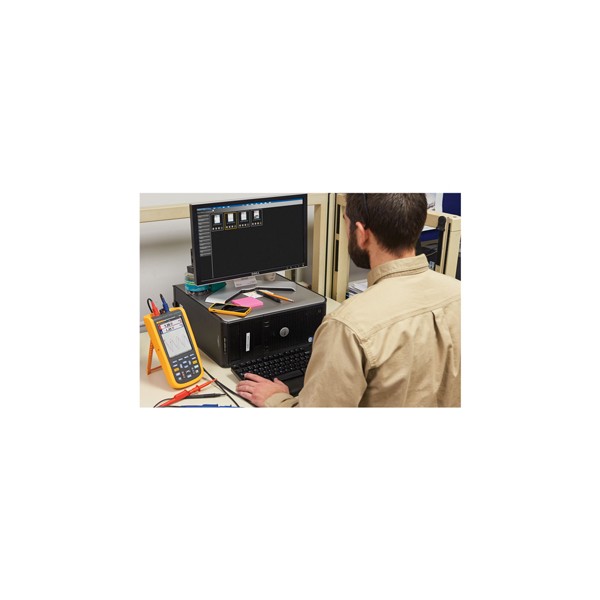

Windows® FlukeView® ScopeMeter® 소프트웨어


FlukeView® Software 사용해 ScopeMeter 120B 더욱 유용하게 활용하십시오.


기기의 화면 복사본을 PC 컬러로 저장


화면 이미지를 보고서 문서에 복사


•PC에서 ScopeMeter 테스트 도구의 파형 데이터 캡처 저장


간편하게 비교할 있도록 파형 참조를 생성 보관


세부적으로 분석할 있도록 파형 데이터를 스프레드시트로 복사


커서를 사용하여 매개변수 측정


사용자 텍스트를 기기 설정에 추가하여 작업자 참조/지침을 제공할 있도록 기기에 전송



※참고: 일부 기능은 특정 ScopeMeter 테스트 도구 모델에서만 사용할 있습니다.

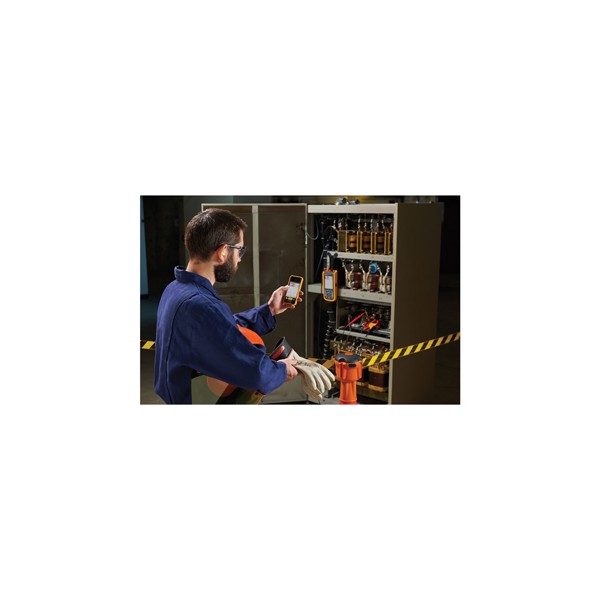

Fluke Connect 모바일 호환성



자동화된 산업용 기계에서 문제를 해결하는 것이 어느 때보다 힘들어졌습니다. 어디에서 테스트해야 하는지를 알아야 뿐만 아니라 무엇을 찾아야 하는지도 알고 있어야 합니다. 기준 측정 데이터가 없거나 해당 분야 전문가의 도움을 받지 않으면 어려울 있습니다. Fluke Connect® Assets 무선 소프트웨어 시스템 무선 테스트 도구를 사용하는 기술자는 쉽게 해석하고 공유할 있는 정확한 장비 레코드와 유지보수 데이터를 통해 유지보수 비용을 절감하고 가동 시간을 늘릴 있습니다. 테스트 지점 측정 데이터 추세를 비교하고 대조함으로써 신호 특성과 시간에 따른 변화를 보다 정확하게 파악할 있습니다. 그리고 유지보수 데이터를 Fluke Cloud™ 저장함으로써 팀원이 언제 어디에서나 필요할 액세스하도록 있습니다. 따라서 현장에서 조언과 승인을 바로 받고, 어느 때보다 빨리 시스템을 가동하고 운영할 있습니다.


제품 비교 차트

Fluke 123B

Fluke 124B

Fluke 125B

기능

모든 기능을 갖춘 이중 입력 스코프 미터

오실로스코프 대역폭 MHz

="20"

="40"

="40"

미터 스코프 레코더

스코프 커서 측정

전력 고조파 측정

Bushealth

포함된 액세서리

10:1 전압 프로브

i400S AC 전류 클램프


· 제품 사양

오실로스코프 모드

수직

주파수 응답 - DC 커플링 방식

프로브와 테스트 리드가 없는 경우(BB120 포함)

123B: DC ~ 20MHz(-3dB)
124B
125B: DC ~ 40MHz(-3dB)

STL120-IV 1:1 차폐형 테스트 리드가 있는 경우

DC ~ 12.5MHz(-3dB)/DC ~ 20MHz(-6dB)

VP41 10:1 프로브가 있는 경우

123B: DC ~ 20MHz(-3dB)
124B
125B: DC ~ 40MHz(-3dB)

주파수 응답 - AC 커플링 방식(롤오프의 경우)

프로브와 테스트 리드가 없는 경우

< 10Hz(-3dB)

STL120-IV 1:1 차폐형 테스트 리드가 있는 경우

< 10Hz(-3dB)

VP41 10:1 프로브가 있는 경우

< 10Hz(-3dB)

상승 시간, 프로브
테스트 리드 제외

123B < 17.5ns
124B
125B < 8.75ns

입력 임피던스

프로브와 테스트 리드가 없는 경우

1MΩ//20pF

BB120 있는 경우

1MΩ//24pF

STL120-IV 1:1 차폐형 테스트 리드가 있는 경우

1MΩ//230pF

VP41 10:1 프로브가 있는 경우

5MΩ//15.5pF

감도

5mV ~ 200V/div

아날로그 대역폭 리미터

10kHz

디스플레이 모드

A, -A, B, -B

최대 입력 전압 A B

테스트 리드 또는 VP41 프로브를 직접 사용

600Vrms Cat IV, 750Vrms 최대 전압

BB120 있는 경우

600Vrms

최대 부동 전압, 단자부터 접지까지

600Vrms Cat IV, 750Vrms 최대 400Hz

수평

스코프 모드

정상, 단일,

범위(공칭)

등가 샘플링

123B: 20ns ~ 500ns/div,

124B 125B: 10ns ~ 500ns/div

실시간 샘플링

1μs ~ 5s/div

단일(실시간)

1μs ~ 5s/div

(실시간)

1s ~ 60s/div

샘플링 속도(양쪽 채널에 동시에)

등가 샘플링(반복적 신호)

최대 4GS/s

실시간 샘플링 1μs ~ 60s/div

40MS/s



트리거

화면 업데이트

자동 실행, 트리거

소스

A, B

감도 A B

기준: DC ~ 5MHz

0.5 분할 또는 5mV

기준: 40MHz

123B: 4 분할

124B 125B: 1.5 분할

기준: 60MHz

123B: 해당 없음

124B 125B: 4 분할

기울기

양극, 음극



고급 스코프 기능

디스플레이 모드

정상

최대 25ns 글리치를 캡처하고 아날로그 같은 지속적인 파형을 표시합니다.

원활함

파형에서 발생하는 노이즈를 억제합니다.

글리치 오프

샘플 간에 글리치를 캡처하지 않습니다.

인벨로프

시간의 경과에 따라 파형의 최소값과 최대값을 기록하고 표시합니다.

자동 설정(Connect-and-View™)

진폭, 시간 기준, 트리거 레벨, 트리거 홀드 오프를 완전 자동으로 지속적으로 조정합니다. 진폭, 시간 기준 또는 트리거 레벨을 사용자가 조정하여 수동으로 덮어씁니다.



이중 입력 미터

모든 측정의 정확도는 18°C ~ 28°C 범위에서 ±(판독값의 % + 카운트 ) 이내입니다.

18°C 미만이거나 28°C 초과하는 C 0.1x(비정확도) 추가합니다. 10:1 프로브로 전압을 측정할 때에는 +1% 프로브 불확도를 추가합니다. 화면에 파형 기간이 이상 표시되어야 합니다.



입력 A 입력 B

DC 전압(VDC)

범위

500mV, 5V, 50V, 500V, 750V

정확도

±(0.5% + 5카운트)

공통 모드 거부율(CMRR)

> 100dB(dc), > 60dB(50Hz, 60Hz 또는 400Hz)

스케일 판독값

5000카운트

True-RMS 전압(V ac V ac+dc)

범위

500mV, 5V, 50V, 500V, 750V

5% ~ 100% 범위에 대한 정확도(DC 커플링 방식)

DC ~ 60Hz(V ac+dc)

±(1% + 10카운트)

1Hz ~ 60Hz(V ac)

±(1% + 10카운트)

5% ~ 100% 범위에 대한 정확도(AC 또는 DC 커플링 방식)

60Hz ~ 20kHz

±(2.5% + 15카운트)

DC 거부(VAC 해당)

> 50dB

공통 모드 거부율(CMRR)

> 100dB(dc)

> 60dB(50Hz, 60Hz, 400Hz)

스케일 판독값

5000카운트, 판독은 모든 신호 파고율에 무관합니다.

피크

모드

최대 피크, 최소 피크, 또는 피크-피크

범위

500mV, 5V, 50V, 500V, 2200V

정확도

정확도 최대 피크 또는 최소 피크

전체 스케일의 5%

정확도 피크-피크

전체 스케일의 10%

스케일 판독값

500카운트

주파수(Hz)

범위

123B: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,1MHz, 10MHz, 50MHz

124B 125B: 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz,1MHz, 10MHz, 70MHz

주파수 범위

연속 자동 설정에서 15Hz(1Hz) ~ 50MHz

정확도(1Hz ~ 1MHz)

±(0.5% + 2카운트)

스케일 판독값

10,000카운트

RPM

최대 판독값

50.00kRPM

정확도

±(0.5% + 2카운트)

작동 사이클(PULSE)

범위

2% ~ 98%

주파수 범위

연속 자동 설정에서 15Hz(1Hz) ~ 30MHz

펄스 (PULSE)

주파수 범위

연속 자동 설정에서 15Hz(1Hz) ~ 30MHz

스케일 판독값

1000카운트

암페어(AMP)

전류 클램프가 있는 경우

범위

V dc, V ac, V ac+dc 또는 PEAK 같음

배율

0.1mV/A, 1mV/A, 10mV/A, 100mV/A, 400mV/A, 1V/A, 10mV/mA

정확도

V dc, V ac, V ac+dc 또는 PEAK 같음(전류 클램프 불확도 추가)

온도 프로브(선택 사항) 사용하는 경우의 온도(TEMP)

범위

200°C/div(200°F/div)

배율

1mV/°C 1mV/°F

정확도

V dc 같음(온도 프로브 불확도 추가)

데시벨(dB)

0dBV

1V

0dBm(600Ω/50Ω)

600Ω 또는 50Ω 기준 1mW

dB 기준

V dc, V ac 또는 Vac+dc

스케일 판독값

1000카운트

파고율(CREST)

범위

1 ~ 10

스케일 판독값

90카운트

모드

A ~ B, B ~ A

범위

0 ~ 359

분해능

1

전력(125B 해당)

구성

1/3 3도체 균형 부하(3: 기본 요소만 해당, 자동 설정 모드만)

역률(PF)

와트와 VA 범위 비율 - 0.00~1.00

와트

입력 A(볼트) 입력 B(암페어) 해당 샘플을 곱한 RMS 판독값

스케일 판독값

999카운트

VA

Vrms x Arms

스케일 판독값

999카운트

VA 상대값(var)

[S][208]="2"[S][210]="2"[S][212]

스케일 판독값

999카운트

Vpwm

용도

모터 드라이브 인버터 출력처럼 펄스 변조 신호에서 측정

원리

기본 주파수의 모든 기간에서 샘플 평균값을 기준으로 유효 전압이 판독값에 나타납니다.

정확도

사인파 신호에 대한 Vrms 표시



입력 A ~ 공통

(Ω)

범위

123B 124B

500Ω , 5kΩ, 50kΩ, 500kΩ, 5MΩ, 30MΩ

125B

50Ω, 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 30MΩ

정확도

±(0.6% + 5카운트) 50Ω ±(2% + 20카운트)

스케일 판독값

50Ω~5MΩ - 5000카운트, 30MΩ - 3000카운트

측정 전류

0.5mA~50nA, 범위 증가에 따라 감소

개방 회로 전압

< 4V

연속성(Cont)

신호음

50Ω 범위에서 < (30Ω ± 5Ω)

측정 전류

0.5mA

단락 감지

≥ 1ms

다이오드

측정 전압

기준: 0.5mA

> 2.8V

기준: 개방 회로

< 4V

측정 전류

0.5mA

극성

+ 입력 A 기준, - COM 기준

정전 용량(CAP)

범위

50nF, 500nF, 5μF, 50μF, 500μF

스케일 판독값

5000카운트

측정 전류

500nA ~ 0.5mA, 범위 증가에 따라 증가



고급 미터 기능

영점 설정

실제값을 기준으로 설정

AutoHold(A 기준)

안정적인 측정 결과를 캡처하여 고정합니다. 안정되었을 경고음이 울립니다. AutoHold 미터 판독값에서 작용하며 임계값은 AC 신호의 경우 1Vpp이고 DC 신호의 경우 100mV입니다.

고정 소수점

감쇠 키를 사용하여 활성화합니다.



커서 판독(124B 125B)

소스

A, B

단일 수직선

평균, 최소 최대 판독값

평균, 최소, 최대 판독을 시작한 이후의 시간( 모드에서, 보류 상태의 기기)

최소, 최대 판독을 시작한 이후의 시간(레코더 모드에서, 보류 상태의 기기)

전력 품질 모드에서의 고조파 .

이중 수직선

피크-피크, 시간 거리와 역방향 시간 거리 판독

평균, 최소, 최대 시간 거리 판독( 모드에서, 보류 상태의 기기)

이중 수평선

, 피크-피크 판독

상승 또는 하강 시간

전이 시간, 0% 레벨 100% 레벨 판독(수동 또는 자동 레벨 지정, 자동 레벨 지정은
단일 채널 모드에서만 가능)

정확도

오실로스코프 정확도와 같음



레코더

레코더는 미터 레코더 모드에서 미터 판독값을 캡처하거나 스코프 레코더 모드에서 파형 샘플을 연속적으로 캡처합니다. 정보는 내부 메모리나 옵션의 SD 카드(125B 또는 124B 해당) 저장됩니다.

결과는 시간의 경과에 따른 미터 측정의 최소값과 최대값의 그래프를 나타내는 차트 레코더 디스플레이로 표시되거나 모든 캡처된 샘플의 좌표를 나타내는 파형 레코더 디스플레이로 표시됩니다.

계측 수치

측정 속도

최대 초당 2 측정

레코드 크기(최소, 최대, 평균)

1채널에 대해 2M 판독

기록 시간 범위

2

최대 이벤트

="1024"

파형 기록

최대 샘플링 속도

초당 400K 샘플

크기(내부 메모리)

400M 샘플 레코딩 시간

시간축(내부 메모리)

500μs/div에서 15
20ms/div
에서 11시간

레코드 크기(SD 카드)

1.5G 샘플

레코딩 시간축(SD 카드)

500μs/div에서 11시간
20ms/div
에서 14

최대 이벤트

="64"



전력 품질(125B 해당)

판독값

Watt, VA, var, PF, DPF, Hz

Watt, VA, var 범위(자동)

250W ~ 250MW, 625MW, 1.56GW

선택 : 총계(%r)

±(2% + 6카운트)

선택 : 기본(% f)

±(4% + 4 카운트)

DPF

0.00 ~ 1.00

PF

0.00 ~ 1.00, ±0.04

주파수 범위

10.0Hz ~ 15.0kHz 40.0Hz ~ 70.0Hz

고조파

DC ~ 51

판독값/커서 판독값
(
기본 40Hz ~ 70Hz)

Vrms/Arms/Watt

기본의 고조파를 개별 판독값에 대해 선택할 있음

기본, 위상 각도 K 계수의 주파수 포함(암페어 와트 단위)



BusHealth 테스터(Fluke 125B 해당)

유형

하위 유형

프로토콜

AS-i

NEN-EN50295

CAN

ISO-11898

Interbus S

RS-422

EIA-422

Modbus

RS-232

RS-232/EIA-232

RS-485

RS-485/EIA-485

Foundation fieldbus

H1

61158 type 1, 31.25kBit

Profibus

DP

EIA-485

PA

61158 유형 1



기타

디스플레이

유형

5.7인치 컬러 활성 매트릭스 TFT

분해능

640 x 480픽셀

파형 디스플레이

수직

40픽셀에서 10 분할

수평

40픽셀에서 12 분할

전원

외부

전원 어댑터 BC430 사용

입력 전압

10V DC ~ 21V DC

전력 소비량

5W 일반

입력 커넥터

5mm

내부

배터리 BP290 사용

배터리 전원

재충전 가능한 리튬 이온 10.8V

작동 시간

백라이트 밝기를 50% 했을 7시간

충전 시간

테스트 장비를 껐을 4시간, 테스트 장비를 켰을 7시간

허용되는 주변 온도

충전 0~40°C(32~104°F)

메모리

내부 메모리에 데이터 세트 20 저장 가능(화면 파형 설정)

옵션 SD 카드가 있는 마이크로 SD 카드 슬롯(최대 크기 32GB)

공학적

크기

259 x 132 x 55mm
(10.2 x 5.2 x 12.4
인치)

중량

1.4kg(3.2lb), 배터리 포함

인터페이스

절연식

화면 복사본(비트맵), 설정 데이터 전송

USB에서 PC/노트북으로

OC4USB 절연식 USB 어댑터/케이블, (옵션), Windows® FlukeView® 소프트웨어 사용

WiFi 어댑터(옵션)

화면 복사본(비트맵), 설정 데이터를 PC/랩톱, 태블릿, 스마트폰 등에 빠르게 전송 USB 포트가 제공되어 WiFi 동글을 부착할 있습니다. 안전상의 이유로 케이블이 있는 USB 포트는 사용하면 됩니다.



환경

환경

MIL-PRF-28800F, Class 2

온도

배터리 작동

0 ~ 40 °C(32 ~ 104 °F)

전원 어댑터 작동

0 ~ 50 °C(32 ~ 122 °F)

보관

-20 ~ 60 °C(-4 ~ 140 °F)

습도(작동)

기준: 0~10°C(32~50°F)

비응축

기준: 10~30 °C(50~86 °F)

95%

기준: 30~40 °C(86~104 °F)

75%

기준: 40~50 °C(104~122 °F)

45%

보관

기준: -20~60 °C(-4~140 °F)

비응축

고도

3km(10,000피트)에서 작동

CAT III 600V

2km(6,600피트)에서 작동

CAT IV 600V

보관

12km(40,000피트)

EMC 전자기 호환성

국제

EN 61326-1: 산업용 CISPR 11: Group 1, Class A

대한민국(KCC)

Class A 장비(산업용 방송/통신 장비)

미국(FCC)

47 CFR 15 subpart B. 제품은 15.103항에 따라 예외 장치로 간주됨

어댑터를 통한 무선 기능

주파수 범위

2412MHz ~ 2462MHz

출력 전압

< 100mW

외함 보호

IP51, 참조: EN/IEC60529

안전

일반

IEC 61010-1: 오염도 2

측정

IEC 61010-2-033: CAT IV 600V/CAT III 750V

최대 입력 전압 입력 A B

직접 입력 또는 리드 사용

저감 600Vrms CAT IV

바나나 BNC 어댑터 BB120 있는 경우

저감 600Vrms

단자로부터 접지까지의 최대 부동 전압

600Vrms Cat IV, 750Vrms 최대 400Hz





· 제품 구성

모델 이름

설명

Fluke 125B

산업용 ScopeMeter® 휴대용 오실로스코프(40MHz)
포함된 품목:

Fluke 125B 휴대용 오실로스코프

검은색 접지 리드가 있는 차폐형 테스트 리드

검은색 테스트 리드(접지용)

훅 클립(빨간색, 파란색)

바나나 대 BNC 어댑터(검은색, 1)

10:1 전압 프로브

i400s AC 전류 클램프

USB 앵글 어댑터

WiFi USB 어댑터*

전환 모드 전원 공급 장치, 어댑터/배터리 충전기

충전식 리튬 이온 배터리 팩

Fluke 125B/S

산업용 ScopeMeter® 휴대용 오실로스코프(40MHz)
포함된 품목:

Fluke 125B 휴대용 오실로스코프

검은색 접지 리드가 있는 차폐형 테스트 리드

검은색 테스트 리드(접지용)

훅 클립(빨간색, 파란색)

바나나 대 BNC 어댑터(검은색, 1)

10:1 전압 프로브

i400s AC 전류 클램프

USB 앵글 어댑터

WiFi USB 어댑터*

전환 모드 전원 공급 장치, 어댑터/배터리 충전기

충전식 리튬 이온 배터리 팩

휴대용 소프트 케이스

자기 걸이

Windows® FlukeView® ScopeMeter® 소프트웨어

화면 보호 장치

Fluke 124B

산업용 ScopeMeter® 휴대용 오실로스코프(40MHz)
포함된 품목:

Fluke 124B 휴대용 오실로스코프

검은색 접지 리드가 있는 차폐형 테스트 리드

검은색 테스트 리드(접지용)

훅 클립(빨간색, 파란색)

바나나 대 BNC 어댑터(검은색, 1)

10:1 전압 프로브

USB 앵글 어댑터

WiFi USB 어댑터*

전환 모드 전원 공급 장치, 어댑터/배터리 충전기

충전식 리튬 이온 배터리 팩

Fluke 124B/S

산업용 ScopeMeter® 휴대용 오실로스코프(40MHz)
포함된 품목:

Fluke 124B 휴대용 오실로스코프

검은색 접지 리드가 있는 차폐형 테스트 리드

검은색 테스트 리드(접지용)

훅 클립(빨간색, 파란색)

바나나 대 BNC 어댑터(검은색, 1)

10:1 전압 프로브

USB 앵글 어댑터

WiFi USB 어댑터*

전환 모드 전원 공급 장치, 어댑터/배터리 충전기

충전식 리튬 이온 배터리 팩

휴대용 소프트 케이스

자기 걸이

Windows® FlukeView® ScopeMeter® 소프트웨어

화면 보호 장치

Fluke 123B

산업용 ScopeMeter® 휴대용 오실로스코프(20 MHz)
포함된 품목:

Fluke 123B 휴대용 오실로스코프

검은색 접지 리드가 있는 차폐형 테스트 리드

검은색 테스트 리드(접지용)

훅 클립(빨간색, 파란색)

바나나 대 BNC 어댑터(검은색, 1)

USB 앵글 어댑터

WiFi USB 어댑터*

전환 모드 전원 공급 장치, 어댑터/배터리 충전기

충전식 리튬 이온 배터리 팩

Fluke 123B/S

산업용 ScopeMeter® 휴대용 오실로스코프(20 MHz)
포함된 품목:

Fluke 123B 휴대용 오실로스코프

검은색 접지 리드가 있는 차폐형 테스트 리드

검은색 테스트 리드(접지용)

훅 클립(빨간색, 파란색)

바나나 대 BNC 어댑터(검은색, 1)

USB 앵글 어댑터

WiFi USB 어댑터*

전환 모드 전원 공급 장치, 어댑터/배터리 충전기

충전식 리튬 이온 배터리 팩

휴대용 소프트 케이스

자기 걸이

Windows® FlukeView® ScopeMeter® 소프트웨어

화면 보호 장치


· 제품 필수 상세정보

품명 상품페이지 참고
모델명 상품페이지 참고
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 상품페이지 참고
제조국 또는 원산지 상품페이지 참고
제조자 상품페이지 참고
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 상품페이지 참고

관련 제품

· 주문 정보

· 권장 액세서리

제품 자료

구매후기

등록된 구매후기

구매후기가 없습니다.

배송 및 교환

배송

배송 방법 : 택배
배송 지역 : 전국지역
배송 비용 : 3,000원 (50,000원 이상 구매 시 무료)
배송 기간 : 2일 ~ 7일
배송 안내 : - 산간벽지나 도서지방은 별도의 추가금액을 지불하셔야 하는 경우가 있습니다.
고객님께서 주문하신 상품은 입금 확인후 배송해 드립니다. 다만, 상품종류에 따라서 상품의 배송이 다소 지연될 수 있습니다.

교환/반품

교환 및 반품이 가능한 경우
- 상품을 공급 받으신 날로부터 7일이내 단, 가전제품의
  경우 포장을 개봉하였거나 포장이 훼손되어 상품가치가 상실된 경우에는 교환/반품이 불가능합니다.
- 공급받으신 상품 및 용역의 내용이 표시.광고 내용과
  다르거나 다르게 이행된 경우에는 공급받은 날로부터 3월이내, 그사실을 알게 된 날로부터 30일이내

교환 및 반품이 불가능한 경우
- 고객님의 책임 있는 사유로 상품등이 멸실 또는 훼손된 경우. 단, 상품의 내용을 확인하기 위하여
  포장 등을 훼손한 경우는 제외
- 포장을 개봉하였거나 포장이 훼손되어 상품가치가 상실된 경우
  (예 : 가전제품, 식품, 음반 등, 단 액정화면이 부착된 노트북, LCD모니터, 디지털 카메라 등의 불량화소에
  따른 반품/교환은 제조사 기준에 따릅니다.)
- 고객님의 사용 또는 일부 소비에 의하여 상품의 가치가 현저히 감소한 경우 단, 화장품등의 경우 시용제품을
  제공한 경우에 한 합니다.
- 시간의 경과에 의하여 재판매가 곤란할 정도로 상품등의 가치가 현저히 감소한 경우
- 복제가 가능한 상품등의 포장을 훼손한 경우
  (자세한 내용은 고객만족센터 1:1 E-MAIL상담을 이용해 주시기 바랍니다.)

※ 고객님의 마음이 바뀌어 교환, 반품을 하실 경우 상품반송 비용은 고객님께서 부담하셔야 합니다.
  (색상 교환, 사이즈 교환 등 포함)
