TMI-Orion 고온 공정 프로파일링 솔루션 – VACQ/xFlat 요약정보 및 구매

MODEL : VACQ/xFlat

브랜드 TMI-ORION
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

고온 환경에서 공정을 검증하고 최적화하기 위해서는 단순한 데이터 수집 장비를 넘어, 극한의 열 조건에서도 로거를 보호하고 장시간 정확한 데이터를 확보할 수 있는 시스템이 필요합니다.
TMI-Orion
고온 공정 프로파일링 솔루션은 VACQ / xFlat 시리즈 데이터로거와 맞춤형 Thermal Shield, 그리고 인터페이스와 분석 소프트웨어로 구성되어 있으며, 최대 1300도의 온도에서 수십 시간 동안 안정적인 기록을 지원합니다.

이 시스템은 다채널 데이터 수집 기능과 다양한 보호 기술을 결합하여, 고온 공정의 열 분포를 정밀하게 가시화할 수 있습니다. 데이터로거는 -40도에서 140도의 기본 동작 범위를 가지고 있으며, 써모쉴드 적용 시 최대 1300도까지 확장됩니다. 내부 배터리는 고온 전용으로 설계되어 장시간 측정에 적합하며, 기록 데이터는 대용량 메모리에 저장됩니다. Radio 모델은 실시간 무선 데이터 전송을 지원하여 공정 중에도 모니터링이 가능하며, Non-Radio 모델은 유선 기반으로 데이터 안정성과 내구성을 강화합니다.

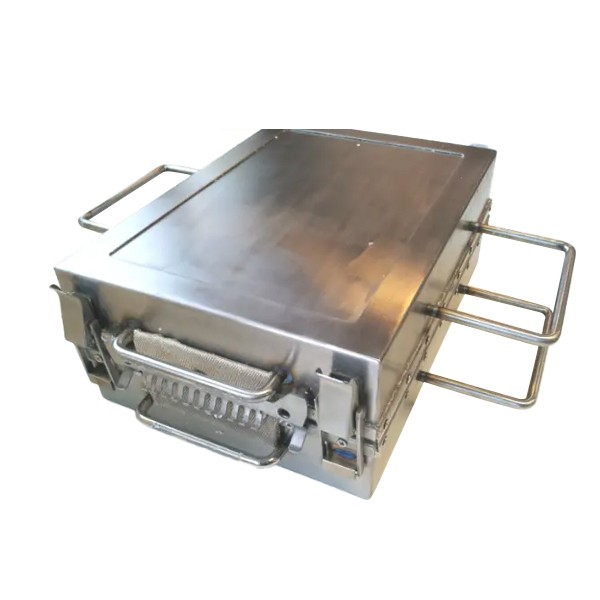

써모쉴드는 로거의 열적 안전성을 확보하기 위해 다층 절연체, 페이즈 체인지 소재(PCM), 듀워(Dewar) 구조 등을 적용하여, 짧은 고온 충격부터 장시간 열처리까지 다양한 조건에서 로거를 보호합니다. 일부 모델은 200도에서 34시간, 600도에서 4시간 이상 측정이 가능하며, 세부 모델에 따라 직사각형 또는 원통형 구조로 제공됩니다. 또한, 열 프로파일 요구 조건(온도, 유지 시간, 압력, 환경)에 따라 맞춤 제작이 가능합니다.

인터페이스 장치는 로거 설정, 충전, 데이터 다운로드를 위한 유선 USB 인터페이스와 멀티 인터페이스 스테이션을 제공하며, Radio 모델은 별도의 무선 게이트웨이를 통해 PC와 직접 연동됩니다. 소프트웨어(Qlever)는 데이터 다운로드와 설정, 실시간 모니터링을 지원하며, 수집된 데이터를 기반으로 열 충격 분석, 평균값 산출, 공간별 온도 분포 해석이 가능합니다. 또한 GMP, HACCP, ISO 기준에 맞춘 보고서를 자동으로 생성할 수 있어 밸리데이션 및 규제 대응에도 적합합니다.

이 솔루션은 식품 멸균, 제약 생산, 세라믹 소성, 금속 열처리, 유리 제조, 전자 부품 리플로우 솔더링, 자동차 도장 및 경화 등 다양한 산업 현장에서 활용되고 있습니다. 특히 규제 환경이 엄격한 제약·식품 분야에서는 국제 표준에 맞춘 문서화 기능과 다채널 동시 기록 기능이 강점으로 작용하며, 공정 전반의 품질 보증을 위한 신뢰할 수 있는 데이터 소스 역할을 수행합니다.


<패키지 구성>

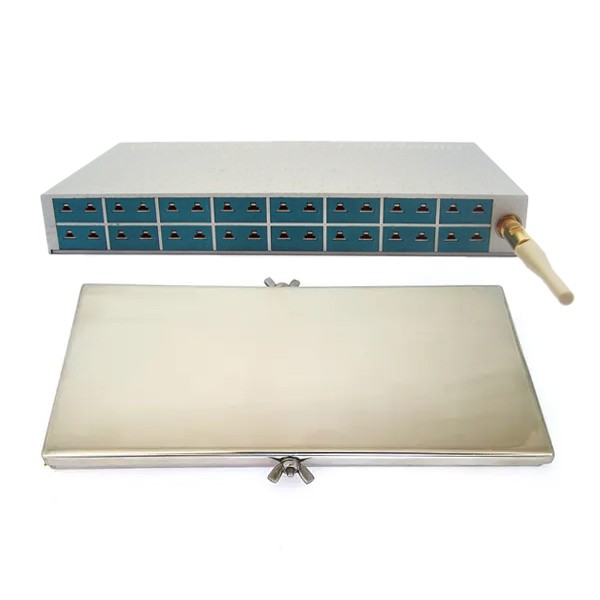

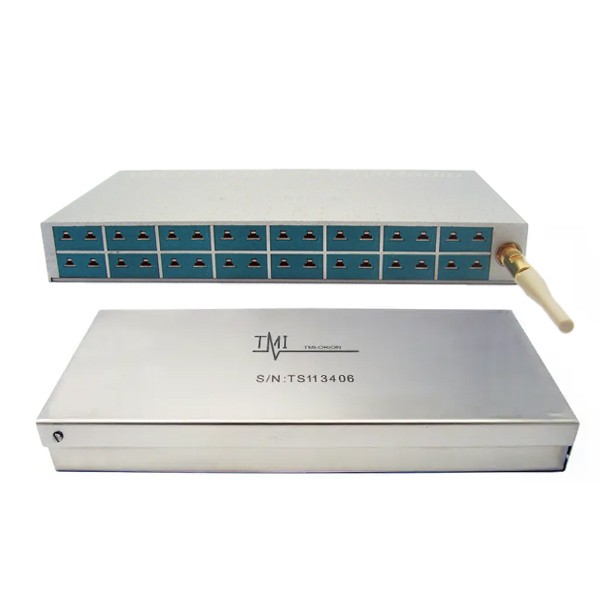

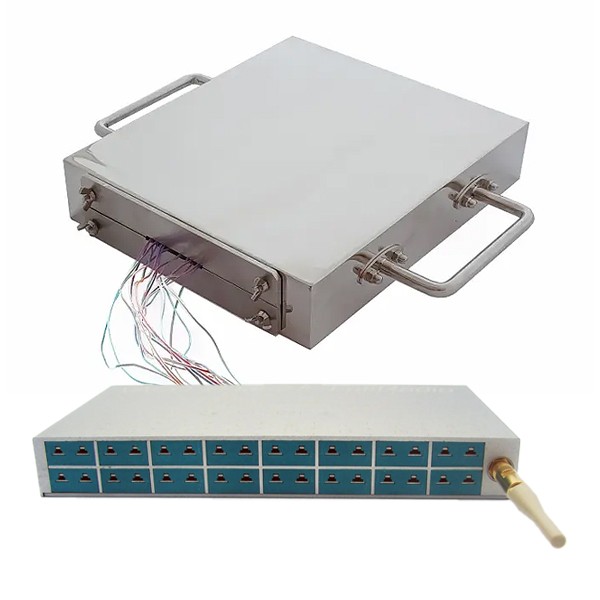

VACQ / xFlat 데이터로거 4~16채널 지원, 다양한 열전대 타입 연결 가능 기본 동작 범위 -40 ~ 140, 써모쉴드 적용 시 최대 1300도까지 확장 Radio / Non-Radio 모델 제공 대용량 메모리, 고온 전용 배터리 내장 써모쉴드 (Thermal Shield) 로거 보호용 원통형 / 직사각형 구조 제공 절연체, PCM, Dewar 구조 적용 최대 1300, 최대 34시간 기록 가능 공정 조건에 따라 맞춤 설계 가능 인터페이스 (Communication Interface) USB 인터페이스: 개별 로거 설정, 데이터 다운로드 지원 멀티 인터페이스 스테이션: 복수 로거 동시 연결 Radio 모델용 무선 리시버 선택 제공 소프트웨어 (Qlever) 데이터 다운로드 및 실시간 모니터링 열충격, 평균값, 공간 분포 등 고급 분석 기능 GMP, HACCP, ISO 보고서 자동 생성 지원 멀티 로거 동시 분석 가능


· 제품 사양

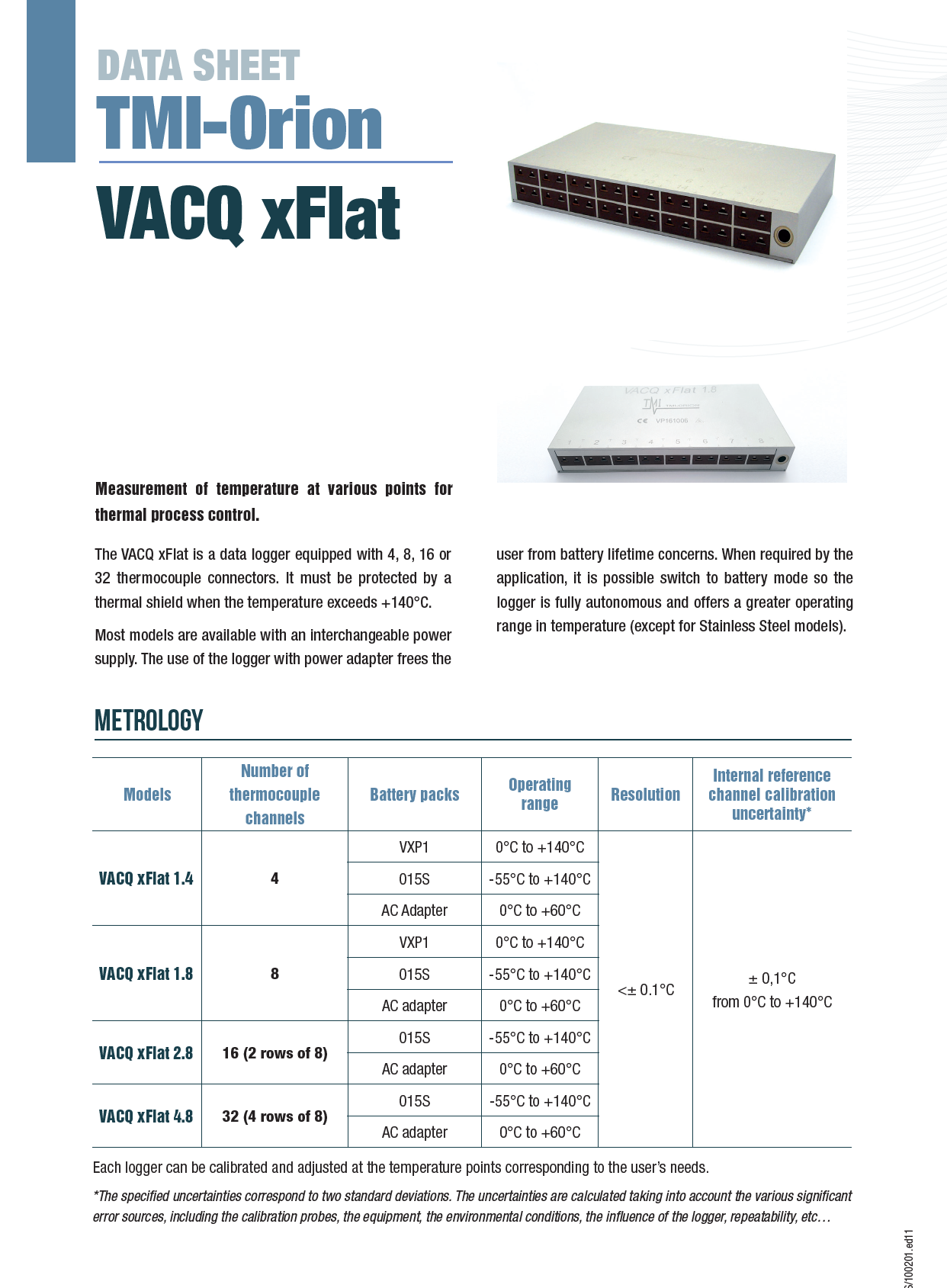

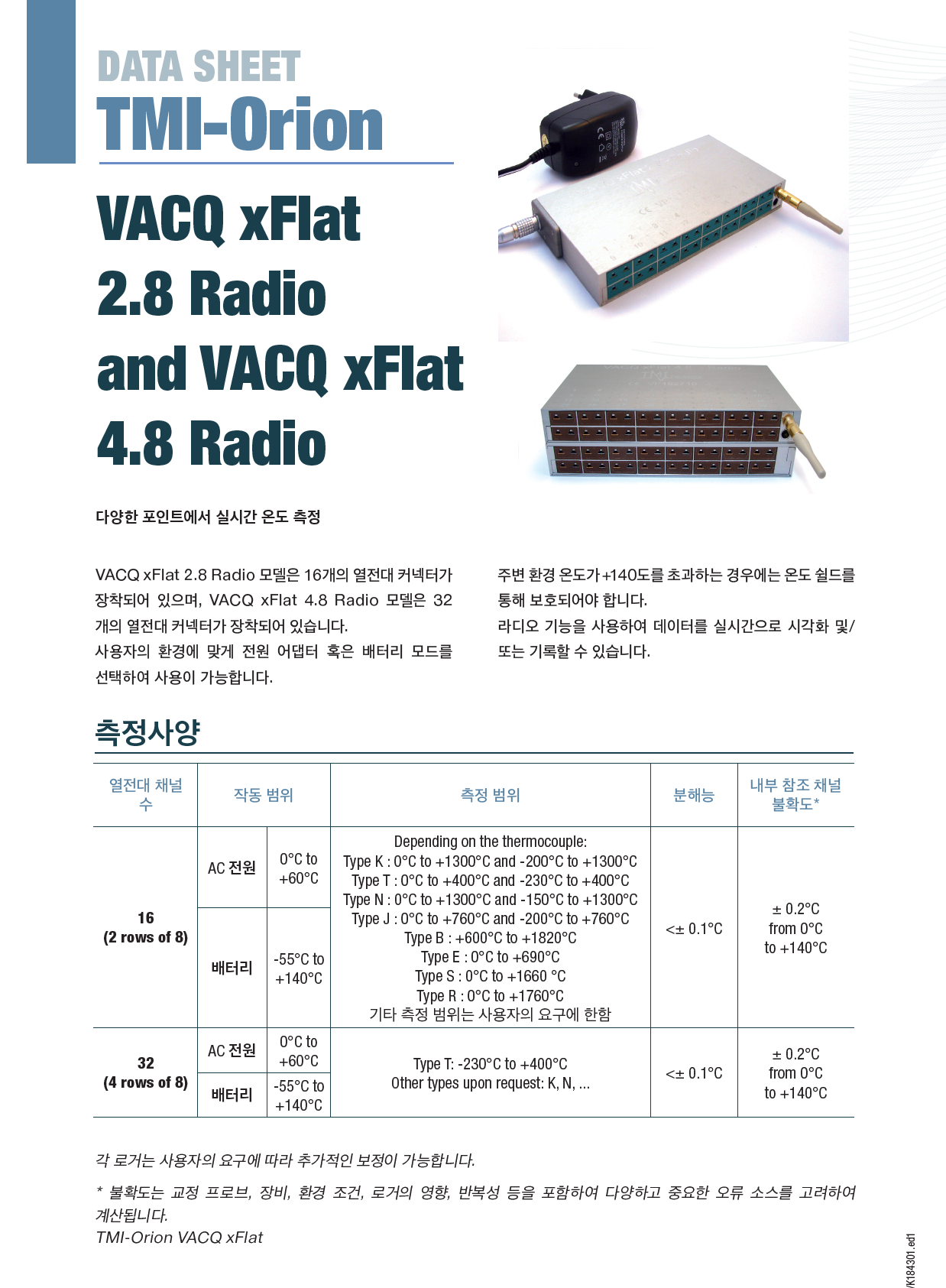

VACQ / xFlat 데이터로거 사양

모델

채널 수

지원 센서

메모리 용량

크기 (예시)

기본 사용 온도

통신 방식

VACQ xFlat 1.4

4

열전대

500,000 포인트

45 x 160 x 204

-40 ~ 140 (쉴드 적용 시 확장)

Radio / Non-Radio

VACQ xFlat 1.8

8

열전대

1,000,000 포인트

128 x 445 x 289

-40 ~ 140 (쉴드 적용 시 확장)

Radio / Non-Radio

VACQ xFlat 2.4

8

열전대

1,000,000 포인트

65 x 160 x 275

-40 ~ 140 (쉴드 적용 시 확장)

Radio / Non-Radio

VACQ xFlat 2.8

16

열전대

2,000,000 포인트

324 x 416 x 578

-40 ~ 140 (쉴드 적용 시 확장)

Radio / Non-Radio



· 제품 구성

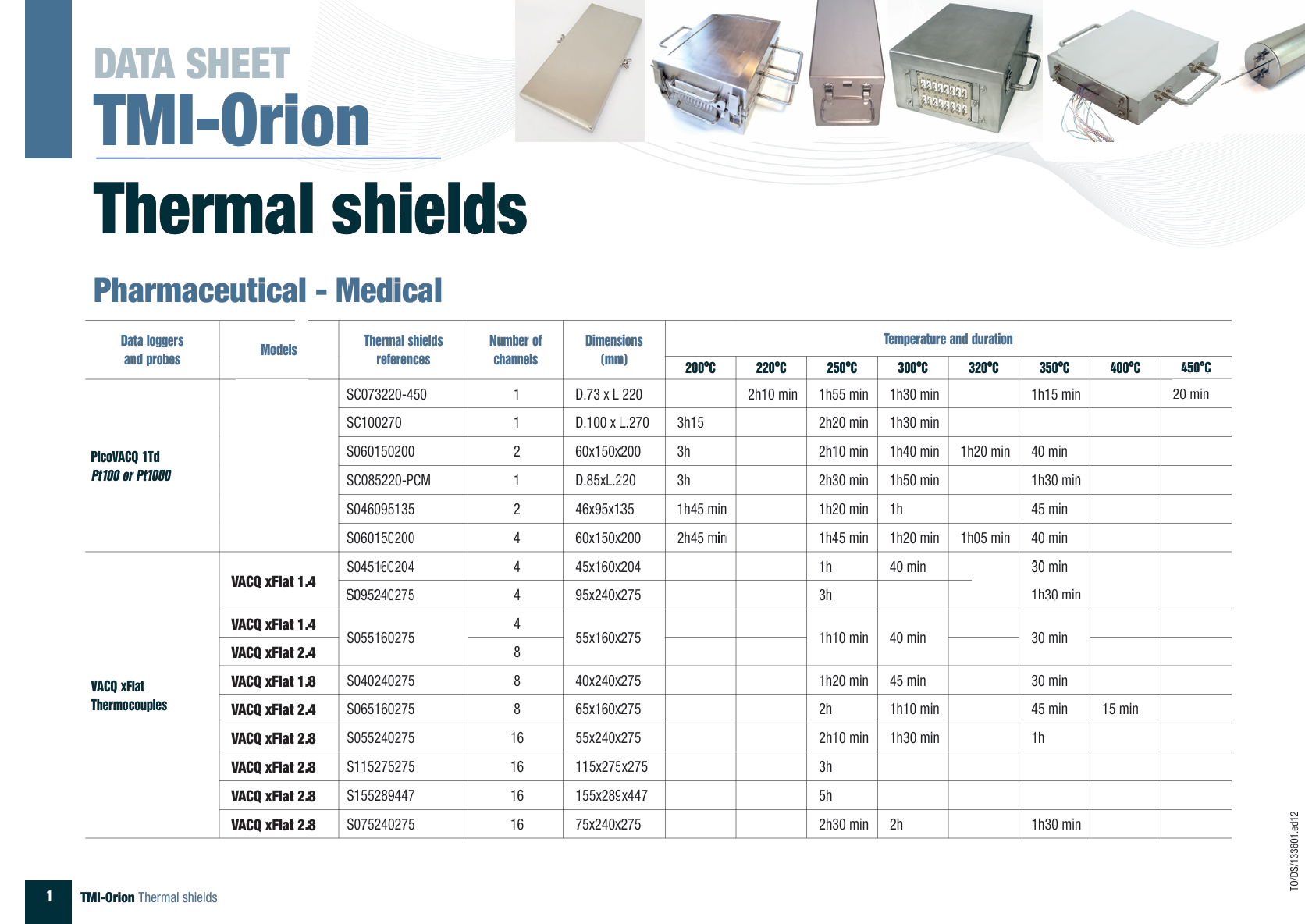

써모쉴드 전체 라인업 (VACQ / xFlat 시리즈)

로거 모델

쉴드 Reference

채널 수

크기 (mm)

최대 사용 온도 및 시간

VACQ xFlat 1.4

S045160204

4

45 x 160 x 204

200 1시간, 220 40, 250 30

VACQ xFlat 1.4

S095240275

4

95 x 240 x 275

200 3시간, 220 1시간30

VACQ xFlat 1.4

S055160275

4

55 x 160 x 275

200 1시간10, 220 40, 250 30

VACQ xFlat 1.4

S020095165

4

20 x 95 x 165

200 20

VACQ xFlat 1.4

S070222389

4

70 x 222 x 389

200 5시간18, 300 1시간12, 500 42

VACQ xFlat 1.4

S023145192

4

23 x 145 x 192

200 16, 250 10

VACQ xFlat 1.4

S023092192

4

23 x 92 x 192

200 50, 250 19, 300 17

VACQ xFlat 1.4

S063225390

4

63 x 225 x 390

535 2, 1100 2

VACQ xFlat 1.8

S040240275

8

40 x 240 x 275

200 1시간20, 220 45, 250 30

VACQ xFlat 1.8

S128445289

8

128 x 445 x 289

200 5시간25, 300 1시간30, 500 56

VACQ xFlat 1.8

S198553553

8

198 x 553 x 553

200 34시간, 400 6시간, 700 4시간

VACQ xFlat 1.8

S155289445

8

155 x 289 x 445

200 5시간25, 400 1시간45, 700 44

VACQ xFlat 1.8

S209289445

8

209 x 289 x 445

200 10시간, 400 3시간55, 700 1시간50

VACQ xFlat 1.8

S023157192

8

23 x 157 x 192

200 30, 250 17

VACQ xFlat 2.4

S065160275

8

65 x 160 x 275

200 2시간, 220 1시간10, 250 45, 300 15

VACQ xFlat 2.8

S055240275

16

55 x 240 x 275

200 2시간10, 220 1시간30, 250 1시간

VACQ xFlat 2.8

S115275275

16

115 x 275 x 275

200 3시간

VACQ xFlat 2.8

S155289447

16

155 x 289 x 447

200 5시간

VACQ xFlat 2.8

S075240275

16

75 x 240 x 275

200 2시간30, 220 2시간, 250 1시간30

VACQ xFlat 2.8

S038190160

16

38 x 190 x 160

200 16, 250 10

VACQ xFlat 2.8

S324416578

16

324 x 416 x 578

200 7시간, 300 5시간40, 600 4시간30
