특징

• 고성능 카운터
• 50 ps 단일 샷 시간 간격 해상도
• 내장 루비듐 주파수 표준(모델 CNT-91R; CNT-91R/AF)
• 데드타임 제로
• 측정 후가 아닌 측정 중에도 지속적인 데이터 스트리밍
• 최대 20GHz 범위, 버스트 측정값 최대 20ns

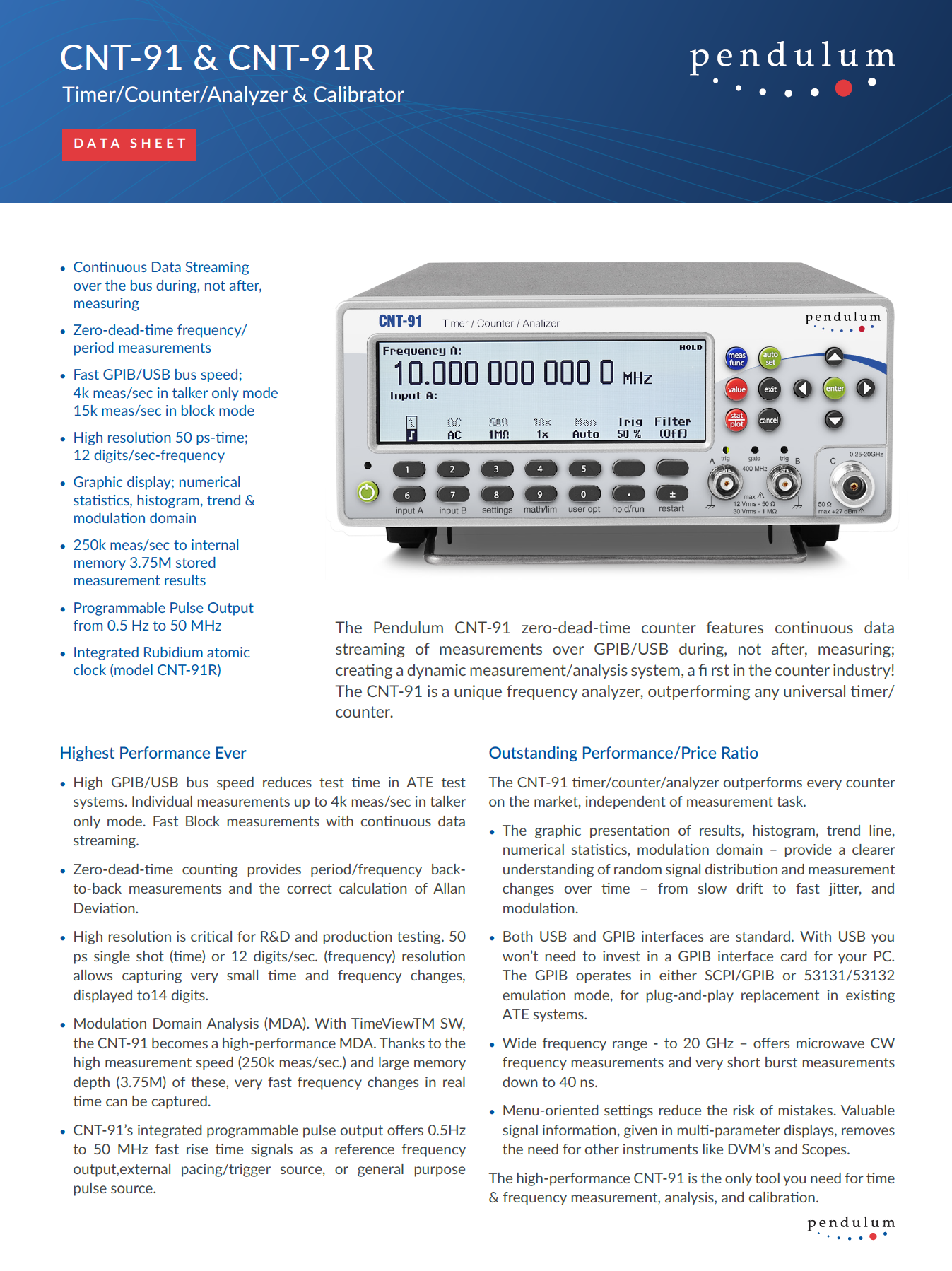

개요

CNT-91 주파수 타이머/카운터/분석기는 주파수, 시간 간격 및 위상의 측정, 분석 및 보정을 위한 최고 성능 카운터입니다. 생산 테스트 시스템, R&D, 교정 연구소 또는 현장에서는 CNT-91이 속도, 해상도, 통계 분석 및 처리 능력 면에서 시중의 어떤 제품보다 뛰어납니다.

초고속 및 해상도

CNT-91은 매우 작은 시간과 주파수 변화를 포착하기 위해 50ps 단일 샷 시간 해상도 또는 12자리/초 주파수 해상도를 제공합니다. 그리고, 얻은 값에 최대 14자리 숫자를 표시합니다. CNT-91 타이머/카운터/분석기는 또한 초당 250,000회의 매우 빠른 측정을 내부 메모리에 처리하며 최대 350만 번의 측정을 저장합니다.

그래픽 디스플레이 및 멀티 모드 프레젠테이션

진자 주파수 카운터는 히스토그램, 추세선, 변조를 포함한 독특한 그래픽 결과를 제공합니다. 느린 드리프트에서 빠른 지터 및 변조에 이르기까지 시간 대비 무작위 신호 분포 및 측정 변화를 화면에서 통계적으로 처리합니다. 평균, 최소, 최대 p-p, 표준 편차, 앨런 편차를 포함한 전체 분석은 그래픽 형식과 숫자 형식 모두에서 볼 수 있습니다.

TimeView, 변조 도메인 분석기 소프트웨어(선택 사항)를 사용하면 CNT-91 통계 처리가 더 강력해지고 분석 기능이 확장됩니다.

마이크로파 주파수 범위 및 시간 기반

CNT-91은 0.001Hz에서 400MHz 표준 주파수 범위를 제공하며, 3, 8, 14, 20GHz 옵션도 제공합니다. OCXO 옵션은 매우 높은 안정성(월 0.01ppm)과 매우 높은 안정성(월 0.003ppm) 두 가지가 있습니다.

개별 기간을 포착하는 제로 데드 타임

표준 게이트 주파수 카운터와 달리 CNT-91은 모든 개별 주기를 연속적으로 포착하여 데드타임 없이 이벤트 보간 오류 없이 모든 전체 이벤트 주기를 측정하는 연속적인 타임스탬프를 제공합니다. 이 과정을 통해 여러 측정값을 최소 제곱 선형 회귀하여 측정 해상도에 3자리 이상의 숫자를 추가할 수 있습니다.

GPIB/USB 처리량 및 효율성 향상

USB 및 GPIB(IEEE 488.2) 인터페이스는 CNT-91에서 표준으로 제공됩니다. GPIB 인터페이스는 SCPI/1999를 준수하며 구형 모델 카운터용으로 설계된 테스트 시스템에 쉽게 포함될 수 있도록 HP53131A 에뮬레이션 모드를 포함하고 있습니다. 따라서 구형 카운터를 최신 CNT-91로 교체할 때 시스템 명령어를 다시 프로그래밍할 필요가 없습니다.

GPIB 또는 USB를 통해 초당 2,600회의 빠른 버스 전송 속도를 제공하는 CNT-91은 처리량을 최대 90%까지 높여 테스트 시스템의 시간과 비용을 절약합니다.

CNT-91R 주파수 보정기/분석기

CNT-91R 주파수 보정기/분석기는 고해상도 측정과 고급 분석, 그리고 내장된 초안정 루비듐 원자 기준 시계를 결합한 포괄적인 고성능 주파수 소스 보정기입니다. CNT-91R은 컴팩트한 형식과 짧은 예열 시간 덕분에 이상적인 이동식 주파수 보정기/분석기로 사용할 수 있습니다.

CNT-91R/AF 주파수 참조/보정기/분석기

진자 CNT-91R/AF 주파수 참조/보정기/분석기는 다중 출력 루비듐 주파수 참조와 고해상도 주파수 카운터/분석기의 조합을 특징으로 하여 동적인 측정, 분석 및 보정 시스템을 제공합니다. 테스트 기기에 0.1MHz, 1MHz, 5MHz 및/또는 10MHz의 초안정 기준 주파수를 제공하고, 주파수 소스를 3GHz 또는 20GHz로 보정합니다. CNT-91R/AF는 시장에 경쟁 제품이 없는 독특한 올인원 주파수 기준/카운터/분석기/보정기입니다.
