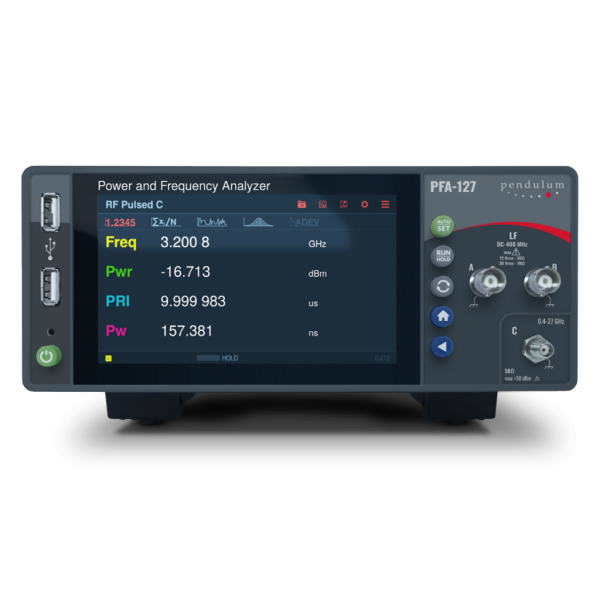

개요

펜툴럼 PFA-127은 최대 27GHz까지의 CW 및 펄스 RF 전력 및 주파수 분석을 위한 혁신적인 신개념입니다. 피크/평균 전력계와 주파수 분석기를 하나의 기기로 교체합니다.

그래픽 화면에서 주파수와 전력 대 시간을 병렬로 추적하여 추세 또는 변조 분석을 수행하며, 최대 20msa/s의 고해상도를 제공합니다.

PFA-127은 데드 타임 갭이 없는 측정 기능을 갖추고 있으며, 최대 14ps 해상도의 뛰어난 2-Ch 400 MHz 시간 간격 분석기도 포함되어 있습니다(7ps 옵션).

마이크로파 연구 개발을 위한 새로운 분석 기능

PFA-127은 동시 주파수 및 전력 측정과 샘플 간격을 최대 50ns까지 결합하여 마이크로파 신호 분석에 새로운 기능을 제공합니다. 넓은 27GHz 분석 대역폭 덕분에 빠른 주파수 홉핑 신호와 FM, PWM, FSK, BPSK, AM을 포함한 복잡한 변조 형식을 특성화하는 데 이상적입니다.

펄스 RF 애플리케이션의 경우, PFA-127은 펄스 간 변동을 포함하여 펄스 폭, PRI, 주파수 및 전력을 실시간으로 분석합니다. 갭 프리 측정은 이벤트를 놓치지 않도록 보장하며, 20 MSa/s 측정 속도는 빠른 신호 변화를 세밀하게 변조 영역 분석하고 시각화할 수 있게 해줍니다.

통합 듀얼 채널 400MHz 베이스밴드 분석기는 RF 측정값과 동일한 시간 척도를 공유하므로 베이스밴드 이벤트를 RF 신호 동작과 연관시키고 두 가지를 동시에 분석할 수 있습니다.

생산 테스트 비용 절감

PFA-127은 고성능 27GHz 마이크로파 주파수 분석기와 RF 전력 측정기를 하나의 기기에 결합하여 장비 비용과 테스트 시간을 모두 줄이는 데 도움이 됩니다. 두 개의 별도 악기를 하나로 교체하면 비용과 공간을 절약할 수 있습니다. 또는 스펙트럼 분석기와 같은 훨씬 더 비싼 테스트 장비를 교체하면서 동시에 전력과 주파수를 측정할 수 있습니다.

또한, PFA-127은 두 개의 병렬 주파수 측정을 수행할 수 있어 채널 C에서 최대 400MHz의 베이스밴드 신호와 최대 27GHz의 RF 신호를 동시에 검증할 수 있습니다.

고속 연결성은 테스트 시스템 효율성을 더욱 향상시켜 최대 17만 샘플/s의 블록 측정을 지원하여 전체 테스트 시간을 줄이고 처리량을 증가시키는 데 도움이 됩니다.

이해하기 쉬운 그래픽 프레젠테이션

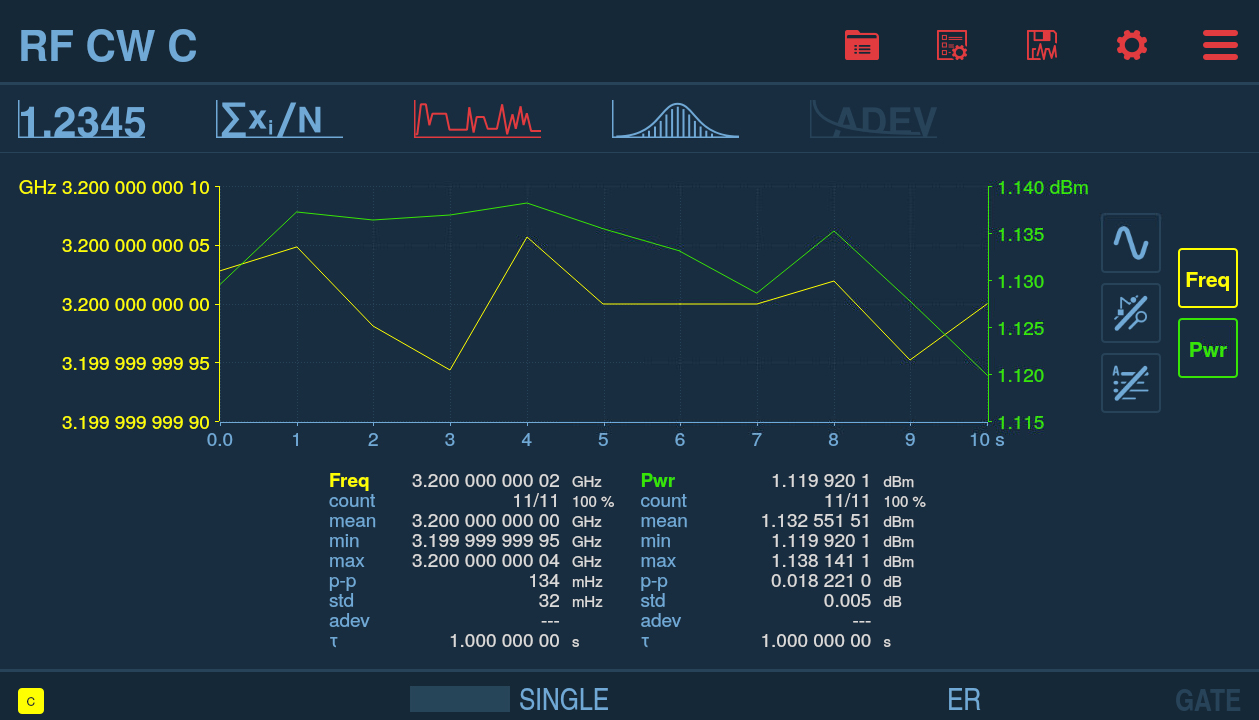

PFA-127의 가장 큰 특징 중 하나는 다양한 뷰를 제공하는 그래픽 디스플레이입니다. 측정 값은 수치와 그래픽으로 표시되며, RF 주파수와 RF 전력이 동시에 표시됩니다.

결과(분포, 변조, 추세, 라이브 ADEV)의 그래픽 표현은 신호 안정성 또는 불안정성의 본질을 훨씬 더 잘 이해할 수 있게 해줍니다. 또한 느린 드리프트에서 빠른 변조에 이르기까지 시간 대비 변화를 훨씬 더 잘 볼 수 있습니다. 동일한 데이터 세트를 수치, 분포 및 추세 보기 모드에서 볼 수 있습니다. 동일한 데이터 세트의 뷰를 캡처하고 전환하는 것은 매우 쉽습니다. 커서 판독 기능이 있는 줌 및 팬 기능은 분석을 더욱 향상시킵니다.

유연한 구성 및 간편한 운영

PFA-127은 요구 사항에 맞게 성장하도록 설계되어 있어 미래의 유연성을 저해하지 않으면서도 성능과 예산을 맞출 수 있습니다. 사용자는 TCXO, 고안정성 OCXO, 초고안정성 OCXO 중에서 선택할 수 있으며, 표준 15GHz 모델은 소프트웨어 라이선스 키를 통해 언제든지 20GHz 또는 27GHz로 업그레이드할 수 있습니다.

추가 소프트웨어 옵션으로는 향상된 7ps 해상도, 펄스 발생기, 지터 및 방랑 분석을 위한 TIE 측정, 단순화된 주파수 보정을 위한 주파수 오프셋 측정, 발진기 안정성 특성화를 위한 ADEV 그래프 등이 있습니다.

직관적인 컬러 터치 스크린, 마우스 지원, 통합 웹 인터페이스는 실험실과 생산 환경 모두에서 작동을 단순하게 해주며, 지능형 자동 설정 기능은 측정 설정을 자동으로 최적화하는 데 도움을 줍니다.

원격 및 자동화된 애플리케이션을 위해 PFA-127은 이더넷, 무선랜, USB 및 선택적 GPIB 연결 기능을 제공하여 사용자가 기기를 제어하고, 측정 데이터에 액세스하며, 전 세계 어디서나 원격으로 성능을 모니터링할 수 있도록 합니다.

주요 기능 및 사양

• 최대 27GHz까지 하나의 RF 입력과 두 개의 독립적인 400MHz 입력을 갖춘 다기능 마이크로파 전력 및 주파수 분석기는 모든 채널에서 병렬 타임스탬프 기능을 제공합니다.
• CW, 변조 및 펄스 RF 신호의 동시 분석.
• 초당 최대 2천만 번의 측정 속도(20 MMeas/s).
• 선택적 고해상도 업그레이드로 타임스탬프당 최대 7ps의 시간 해상도를 달성합니다.
• 통계 해상도 향상을 사용하여 최대 13자리/s의 주파수 해상도.
• 1 μs 게이트 시간으로 0.01 dB의 전력 해상도.
• 일반적인 RF 전력 정확도는 1.5GHz에서 15GHz까지의 CW 신호에서 ±0.5dB(2σ)이며, 실온에서 전체 주파수 범위에서 ±0.8dB(2σ)입니다.
• 소프트웨어 업그레이드 가능한 RF 주파수는 15GHz에서 20GHz 및 27GHz까지 다양하여 투자를 보호하고 향후 확장을 가능하게 합니다.
• 표준 TCXO 또는 선택적으로 높은 안정성 및 초고안정성 OCXO 타임베이스 중 하나를 선택할 수 있습니다.
• 표준 이더넷 및 USB 연결, 외장 USB Wi-Fi 어댑터를 통한 WLAN 지원, 그리고 선택적인 GPIB 인터페이스.
• 숫자, 추세, 변조, 분포 및 앨런 편차(ADEV)가 표시되는 그래픽 사용자 인터페이스.
• 로컬 및 원격 액세스를 위해 5인치 컬러 터치스크린, USB 마우스 또는 통합 웹 인터페이스를 통한 작동.
