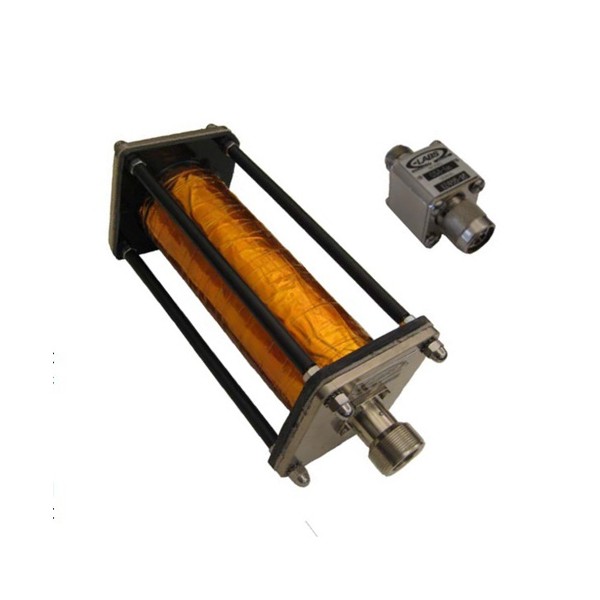

AC 전류션트 요약정보 및 구매

MODEL : CSA shunts

브랜드 OHM-LABS
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

견적 및 전화 문의

제품 정보

AC 전류 션트 - 공인 교정 성적서 제공



  • <1mA to 100A, DC to 100kHz
  • 진정한 동축 구조
  • 탁월한 AC-DC 적합성
  • 공인 교정 성적서 기본 포함



Ohm-Labs CS 전류 션트는 높은 주파수의 AC 전류 측정을 위한 교정 표준으로 설계되었습니다. 더 낮은 전류의 CSA 션트는 AC 저항 표준으로 사용될 수 있습니다.



CSA 션트는 1V 출력에 최적화되어 있습니다. 표준 모델은 모든 측정 어플리케이션에 포함되는 전류 측정 범위를 가지고 있습니다.



최대 2A까지는, 특수 제작된 포일 전열 부분은 낮은 인덕턴스 및 플랫 주파수 응답을 제공합니다.



2A 이상에서는, '케이지' 구조에서 칩 저항기를 사용하는 다른 상용 AC 션트와 달리 Ohm-Labs 100kHz에서 최대 100A AC/DC 준수를 위해 진정한 동축 포일 설계를 사용합니다.



열처리 기술 및 호일 저항 합금의 특성화는 0-100% 인가 전류에서 최소 변화에 대한 낮은 온도 계수를 제공합니다.



전위 연결은 N 타입 숫컷 커넥터입니다. 최대 10 A의 전류는 N 타입 암컷 커넥터입니다. 20, 50 100A 전류 연결은 LC 타입 암컷 커넥터와 연결됩니다.



10A 100A 등급의 동축 T 커넥터는 AC 션트를 비교 교정할 수 있습니다.



CSA 션트는 커넥터 및 운송 케이스를 포함하여 세트 (CSA-Set)로 제공됩니다.



모든 션트에는 전체 DC 전류와 100kHz까지 AC-DC 차이를 통한 ISO17025 공인 교정 성적서가 포함됩니다.

Ohm-Labs 션트는 2년 동안 보증됩니다.


· 제품 사양

Model

Rated Amps

Nominal
Resistance

DC Accuracy *

10 kHz

100 kHz

CSA-0.1

0.1 Amp

10 Ohms

<0.05 %

<20 ppm

<50 ppm

CSA-0.2

0.2

5

<0.05

<20

<50

CSA-0.5

0.5

2

<0.1

<20

<50

CSA-1

1

1

<0.1

<20

<50

CSA-2

2

0.5

<0.1

<20

<50

CSA-5

5

0.2

<5

<20

<50

CSA-10

10

0.1

<5

<20

<150

CSA-20

20

0.05

<5

<50

<200

CSA-50

50

0.02

<5

<100

<300

CSA-100

100

0.01

<5

<200

<400

CSA-Tee

10 A Coaxial SeriesTee

CSA-T100

100 A Coaxial Tee

CSA-Set

10 Shunts 0.1-100 A, 10 A & 100 A Tees, Adapters, Transit Case

CSA-mA

0.1 mA to 50 mA AC Resistors

<0.01 %

<100 ppm

노트

정확도에는 0 to 100 %의 인가 전류, 18 to 30 ° C 작동 및 12개월 예상 안정도 포함



· 제품 구성

CSA-Set includes all 10 CSA-Series Shunts from 0.1 A to 100 A, plus CSA-Tee coaxial 10 A Series Tee, plus CSA-T100 100 A Tee, plus LC to Type N adapters, plus fitted transit cases housing the CSA-Set



CSA-mA Coaxial type Shunts can be used as AC Standard Resistors. Nominal values are in 1-2-5 steps, up to 10 K Ohm / 0.1 mA
